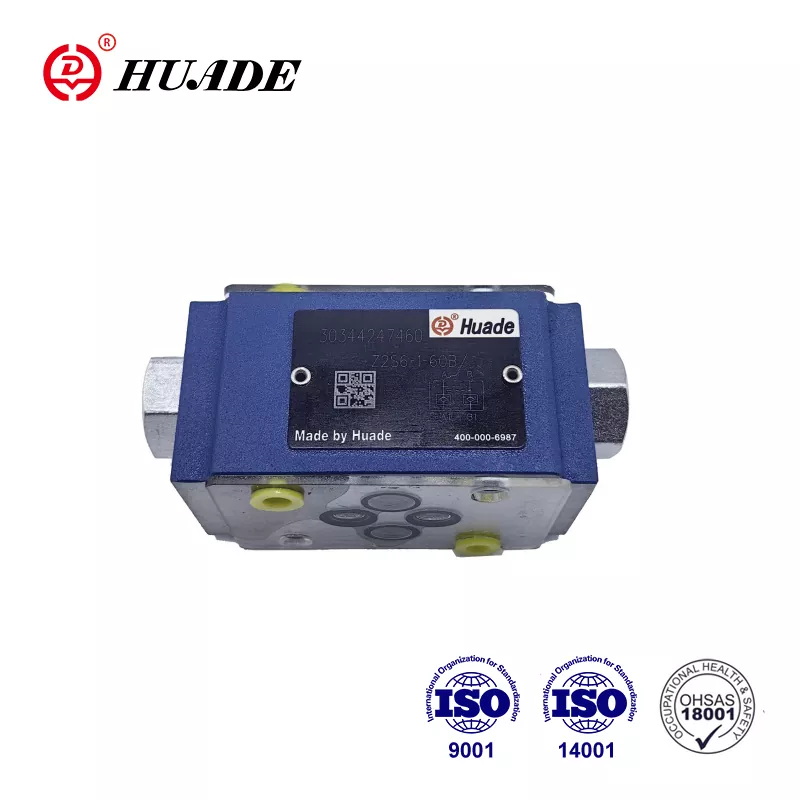

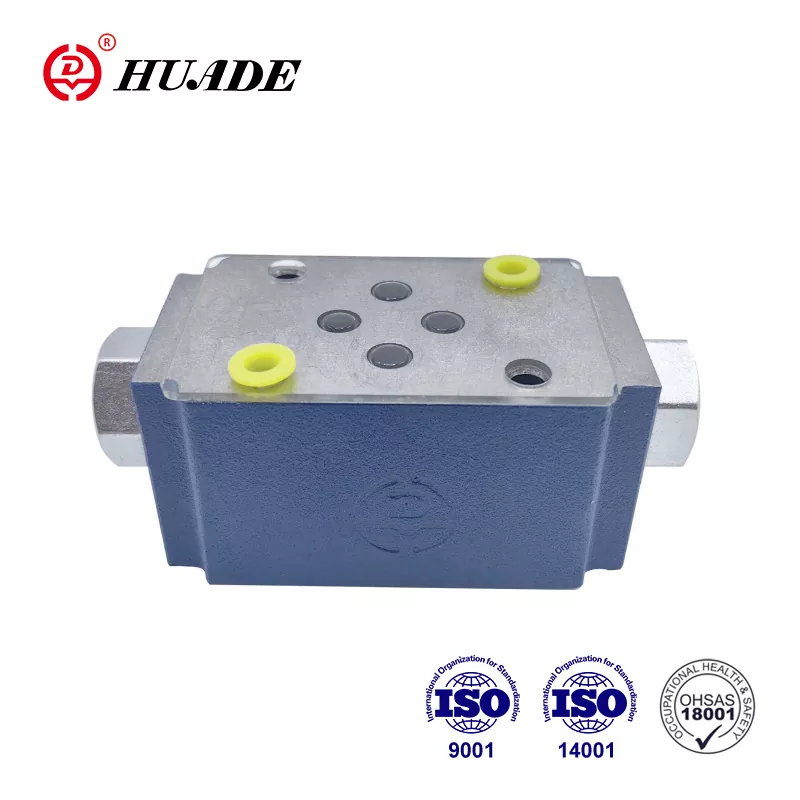

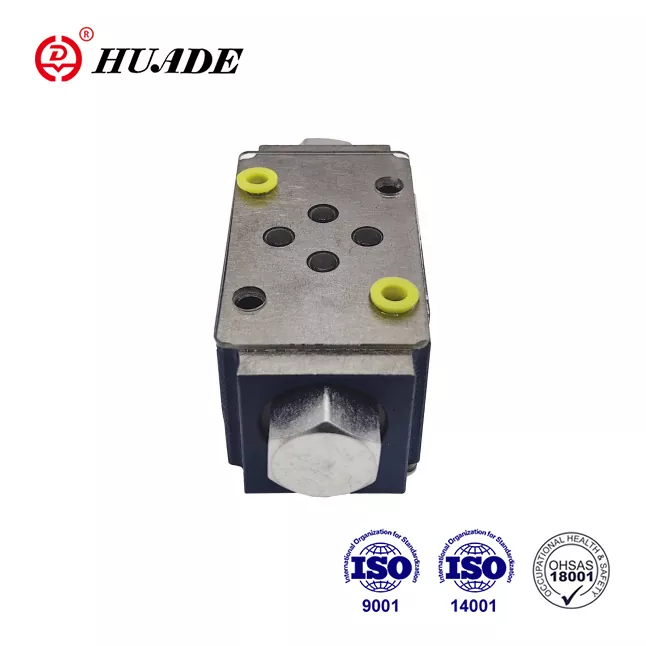

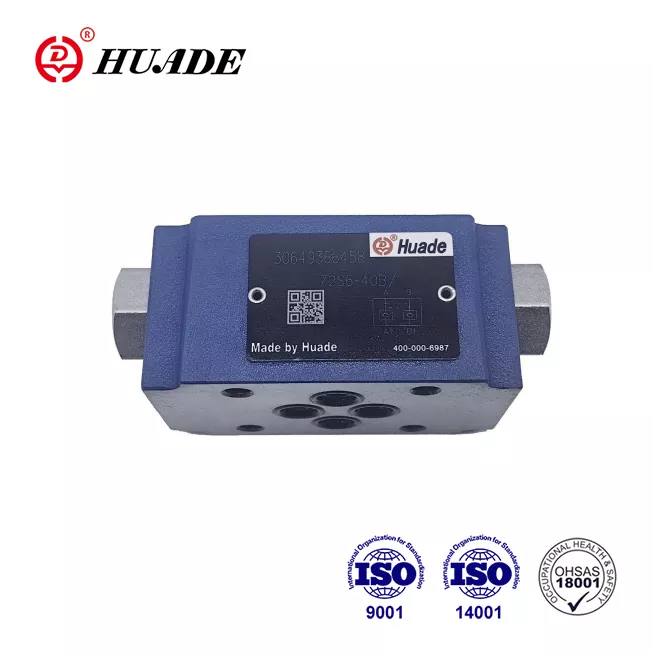

वाल्व सैंडविच प्लेट Z2S 6 की जाँच करें

1979 से रेक्सरोथ के साथ सहयोग करने के सात वर्षों के अनुभव के कारण, ह्यूडे ने रेक्सरोथ से अत्याधुनिक तकनीक को शामिल किया है। Huade® चेक वाल्व Z2S 6 पूरी तरह से Rexroth द्वारा पेश की गई उसी श्रृंखला को बदल सकता है। इसकी कीमत बेहतर है. फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 पारित कर दिया है। Huade® हाइड्रोलिक वाल्वों का उपयोग उनके विश्वसनीय प्रदर्शन के कारण सैन्य उद्योग में किया जाता है। यह प्रौद्योगिकी में अधिक उन्नत है और इस श्रेणी के समान उत्पादों की तुलना में अधिक टिकाऊ है। यह चीन में एक प्रसिद्ध राष्ट्रीय ब्रांड है।

चेक वाल्व सैंडविच प्लेट Z2S 6 का उत्पाद पैरामीटर

चेक वाल्व सैंडविच प्लेट Z2S 6 की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ ऊर्ध्वाधर स्टैकिंग असेंबलियों में उपयोग के लिए

▶ एक या दो सर्विस पोर्ट को रिसाव मुक्त बंद करने के लिए

▶ डिन 24 340 फॉर्म ए, आईएसओ4401 और सीईटीओपी पर पोर्टिंग पैटर्न - आरपी 121एच

आवेदन पत्र:

इस चेक वाल्व Z2S का उपयोग वर्टिकल स्टैकिंग इंस्टॉलेशन के लिए किया जाता है। यह आवश्यकतानुसार एक या दो कार्यशील तेल बंदरगाहों को बिना रिसाव के सील कर सकता है।

चेक वाल्व सैंडविच प्लेट Z2S 6 के कार्य, अनुभाग, प्रतीक

हाइड्रोलिक पायलट संचालित चेक वाल्व प्रकार Z2S सैंडविच प्लेट डिज़ाइन के हैं। इनका उपयोग एक या दो सर्विस पोर्ट को रिसाव-मुक्त बंद करने के लिए किया जाता है, यहां तक ​​कि लंबी अवधि के लिए भी। मुक्त प्रवाह A1 से A2 या B1 से B2 तक होता है। A1 B1 में विपरीत दिशा में प्रवाह अवरुद्ध है। जब द्रव A1 से A2 की ओर प्रवाहित होता है, तो स्पूल (1) पर दबाव पड़ता है और इसे दाईं ओर धकेला जाता है, जिससे बॉल पॉपपेट वाल्व (2) खुल जाता है, जो फिर पॉपपेट (3) को खोल देता है। वाल्व का सही समापन सुनिश्चित करने के लिए, दिशात्मक वाल्व के ए2 बी2 सर्विस पोर्ट को तटस्थ स्थिति में टैंक से जोड़ा जाना चाहिए।

Z2S का प्रतीक

Z2S 6 का कटअवे दृश्य

Z2S का विशिष्ट सर्किट उदाहरण
