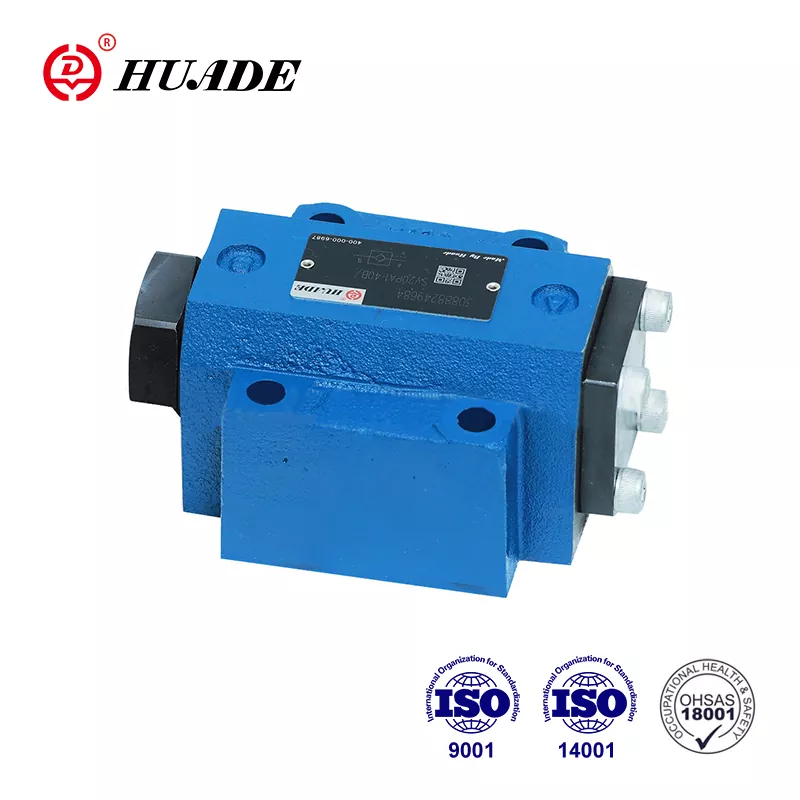

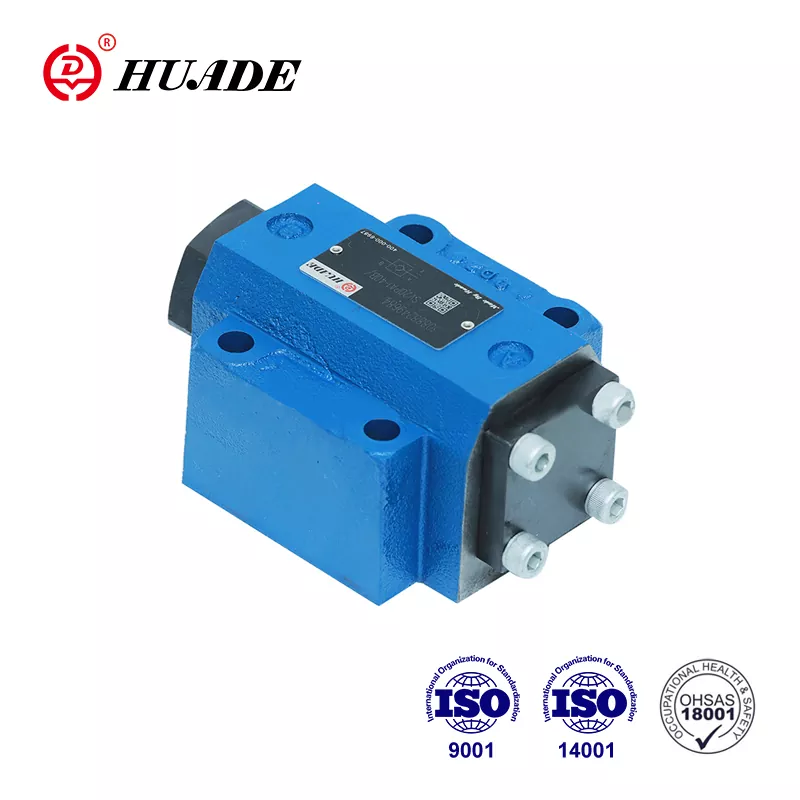

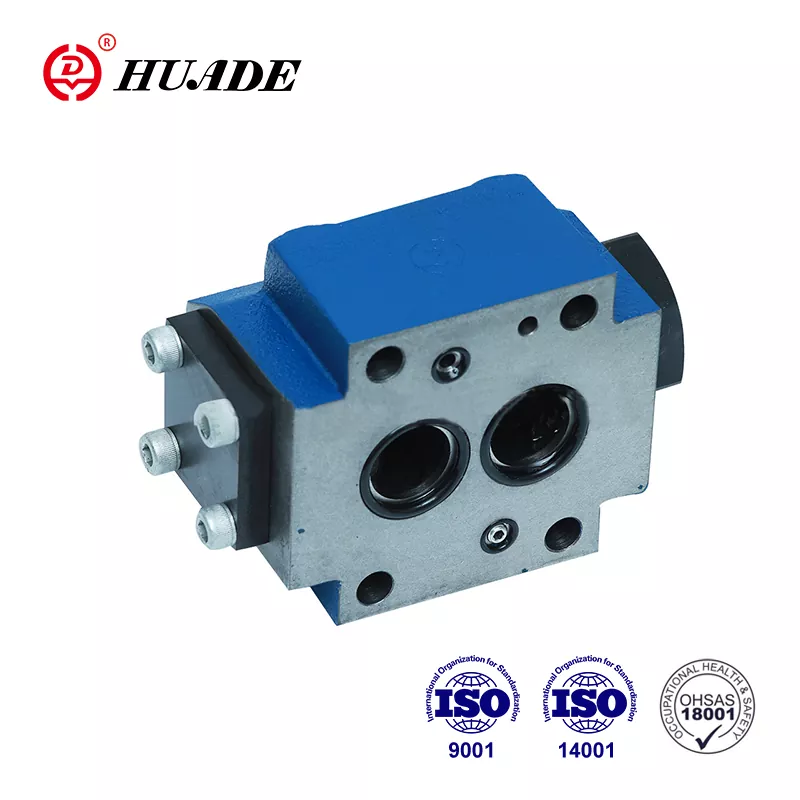

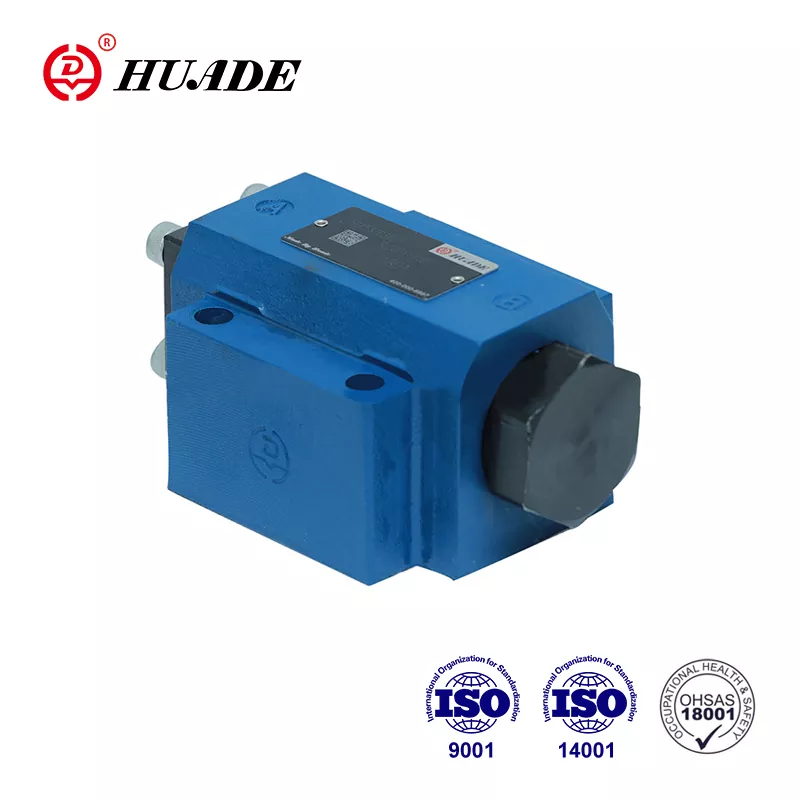

ह्यूडे की स्थापना के बाद, इसने रेक्सरोथ के साथ दो बार सहयोग किया। Huade® चेक वाल्व SV, रेक्सरोथ के उत्पादों की समान श्रृंखला के किफायती विकल्प हैं। यह अच्छी गुणवत्ता और कम कीमत वाले जाने-माने उत्पादों के साथ प्रतिस्पर्धी है। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 पारित कर दिया है। यह चीन में एक प्रसिद्ध राष्ट्रीय ब्रांड है। गारंटी अवधि के भीतर, इसकी मरम्मत निःशुल्क है। बेहतर और स्थिर प्रदर्शन सुनिश्चित करने के लिए सभी चेक वाल्वों को फैक्ट्री छोड़ने से पहले कठोर परीक्षण से गुजरना पड़ता है। Huade® हाइड्रोलिक वाल्व बेहतर प्रदर्शन के कारण सैन्य उद्योग और अन्य क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं।
|
तकनीकी डाटा |
||||||
|
शैली |
10 |
16 |
20 |
25 |
30 |
|
|
वज़न |
सबप्लेट माउंटिंग (किग्रा) |
1.8 |
- |
4.7 |
- |
7.8 |
|
थ्रेडेड कनेक्शन (किग्रा) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
स्थापना स्थिति (एमपीए) |
वैकल्पिक |
|||||
|
प्रवाह की दिशा (एमपीए) |
ए से बी तक मुक्त, बी से ए तक खुलने के माध्यम से |
|||||
|
परिचालन दबाव, अधिकतम (एमपीए) |
0.5~315 |
|||||
|
नियंत्रण दबाव, अधिकतम (एमपीए) |
0.5~315 |
|||||
|
नियंत्रण वॉल्यूम-पोर्ट X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
नियंत्रण क्षेत्र -क्षेत्र A1 (सेमी3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-क्षेत्र A2 (सेमी3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-क्षेत्र A3 (सेमी3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-क्षेत्र A4 (सेमी3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
दबाव द्रव |
खनिज तेल (एनबीआर सील के लिए) या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
|||||
|
दबाव द्रव तापमान रेंज（℃） |
-30～+80 |
|||||
|
श्यानता सीमा (mm2/s) |
2.8 से 500 |
|||||
विशेषताएँ:
▶ द्रव द्वारा नियंत्रित चेक वाल्व
▶ सबप्लेट माउंटिंग के लिए, पैटर्न को DIN 24 340 पर माउंट करें
▶ सबप्लेट या स्क्रू थ्रेडेड कनेक्शन
▶ लीकेज पोर्ट के साथ या उसके बिना
▶ पूर्व-उद्घाटन के साथ या उसके बिना
▶ प्री-ओपनिंग, नम डिकंप्रेशन के साथ टाइप करें
▶ 4 प्रारंभिक दबाव
▶ दीन 24 340 एफओएम ए, 1एसओ 4401 और सीईटीओपी-आरपी 121एच पर पोर्टिंग पैटर्न
आवेदन पत्र:
पायलट संचालित चेक वाल्व एसवी का उपयोग दबाव के तहत ऑपरेटिंग सर्किट को अलग करने के लिए किया जाता है, जब लाइन टूटने पर लोड कम होने या हाइड्रॉलिक रूप से लॉक-इन एक्चुएटर्स की रेंगने वाली गतिविधियों के खिलाफ सुरक्षा के रूप में उपयोग किया जाता है।
चेक वाल्व एसवी पॉपपेट प्रकार के डिजाइन में हाइड्रोलिक पायलट संचालित चेक वाल्व हैं जिन्हें किसी भी दिशा में कम अनुमति देने के लिए खोला जा सकता है।
मूल रूप से इन वाल्वों में वैकल्पिक रूप से हाउसिंग (1), पॉपपेट (2), कम्प्रेशन स्प्रिंग (3), कंट्रोल स्पूल (4) और साथ ही एक प्री-ओपनिंग, बॉल पॉपपेट वाल्व (5) शामिल होते हैं।
वाल्व ए से बी तक मुक्त प्रवाह को सक्षम बनाता है, काउंटर दिशा में पॉपपेट (2) को सिस्टम के दबाव, अतिरिक्त स्प्रिंग बल द्वारा अपनी सीट पर रखा जाता है।
नियंत्रण पोर्ट X पर दबाव कनेक्शन के माध्यम से नियंत्रण पिस्टन (4) को दाईं ओर ले जाया जाता है। यह पॉपपेट(2) को सीट से धकेल देता है। अब वाल्व में B से A की ओर भी प्रवाह हो सकता है।
नियंत्रण पिस्टन (4) के माध्यम से वाल्व का उचित उद्घाटन सुनिश्चित करने के लिए एक निश्चित न्यूनतम नियंत्रण दबाव आवश्यक है।
इस वाल्व में एक अतिरिक्त प्री-ओपनिंग है। नियंत्रण पोर्ट X पर दबाव कनेक्शन के माध्यम से नियंत्रण पिस्टन (4) को दाईं ओर धकेला जाता है।
यह पहले गेंद (5) को और फिर पॉपपेट (2) को सीट से धकेलता है। अब वाल्व का प्रवाह बी से ए की ओर भी हो सकता है। पहले से खुलने के कारण दबाव में द्रव का गीला विसंपीड़न होता है। इससे संभावित दबाव के झटकों से बचा जा सकता है
चेक वाल्व प्रकार एसवी का कटअवे दृश्य। .पीए
(लीकेज पोर्ट के बिना, प्री-ओपनिंग के साथ)
