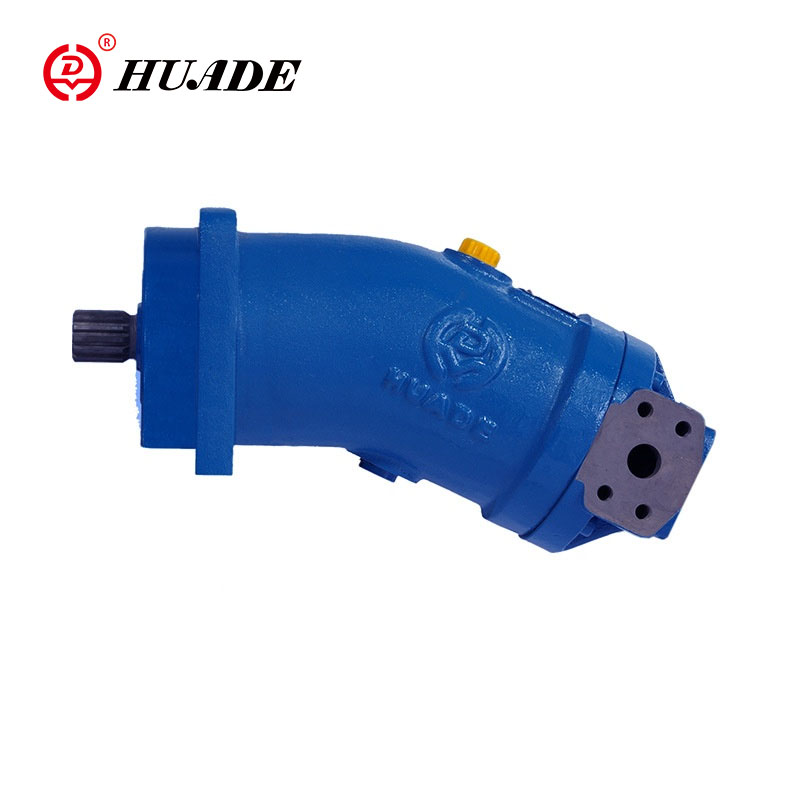

एक्सियल पिस्टन फिक्स्ड पंप/मोटर A2F

अक्षीय पिस्टन स्थिर पंप/मोटर A2F A2F का उपयोग खुले या बंद सर्किट में हाइड्रोस्टैटिक ड्राइवरों में मोटर के पंप के रूप में किया जा सकता है। यह निश्चित विस्थापन के साथ मुड़ी हुई अक्ष डिजाइन की अक्षीय पिस्टन इकाई है। यदि पंप के रूप में संचालित किया जाता है, तो A2F पंप का प्रवाह ड्राइव गति और विस्थापन के समानुपाती होता है। यदि मोटर के रूप में संचालित किया जाता है, तो A2F मोटर की आउटपुट गति स्वेप्ट वॉल्यूम के समानुपाती और विस्थापन के व्युत्क्रमानुपाती होती है। उच्च और निम्न दबाव पक्षों के बीच दबाव में गिरावट के साथ आउटपुट टॉर्क बढ़ता है।

एक्सियल पिस्टन फिक्स्ड पंप/मोटर A2F का उत्पाद पैरामीटर

• साइज़:10-500
• अधिकतम दबाव: 40 एमपीए तक
• सर्किट: खुले या बंद सर्किट के लिए.
• डिज़ाइन: अक्षीय पतला पिस्टन, मुड़ा हुआ अक्ष डिज़ाइन

▶इनलेट ऑपरेटिंग दबाव

◆पम्प

बंदरगाह ए या बी पर न्यूनतम दबाव

P_पेट-------0.08MPa

बंद सर्किट में, पंप की गति और चिपचिपाहट हाइड्रोलिक द्रव के आधार पर फ़ीड दबाव 0.2MPa और 0.6MPa के बीच होना चाहिए

◆मोटर

पोर्ट ए या बी पर दबाव

नाममात्र दबाव पीएन = 35एमपीए

चरम दबाव पी_{अधिकतम}= 40एमपीए

पोर्ट ए और बी पर दबाव का योग 70 एमपीए से अधिक नहीं होना चाहिए (दोनों तरफ व्यक्तिगत दबाव अधिकतम 40 एमपीए)

▶आउटलेट परिचालन दबाव

◆पम्प

नाममात्र दबाव---पी_N= 35एमपीए

चरम दबाव-----पी_{अधिकतम}= 40एमपीए

केस का दबाव

▶अधिकतम अनुमेय केस दबाव (पोर्ट टी पर)

पाब्स---0.2एमपीए

▶तेल तापमान रेंज

t_मिन---- -25℃

t_{अधिकतम}--- +80℃

▶चिपचिपापन रेंज

V_मिन----(छोटी अवधि के लिए)10 मिमी²/एस

V_{अधिकतम}---(छोटी अवधि के लिए)1000मिमी²/एस

▶इष्टतम ऑपरेटिंग चिपचिपापन

V_{चुनना}--- 16-36mm²/एस

एक्सियल पिस्टन फिक्स्ड पंप/मोटर A2F की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ

▶ लाभ के साथ अच्छी तरह से सिद्ध गोलाकार नियंत्रण क्षेत्र के साथ उच्च प्रदर्शन रोटरी समूह: स्व-केंद्रित कम परिधीय गति, उच्च दक्षता।

▶ मजबूत रोलिंग बीयरिंग लंबी सेवा जीवन को सहन करते हैं।

▶ ड्राइव शाफ्ट रेडियल लोडिंग अपनाने में सक्षम।

▶ आईएसओ माउंटिंग फ्लैंज, निश्चित विस्थापन के लिए समान।

▶ आकार 55 से पंप/मोटर और परिवर्तनीय मोटर।

▶ आग प्रतिरोधी तरल पदार्थों के साथ संयोजन में उपयोग किया जा सकता है।

▶ कम शोर उत्पन्न करना।

आवेदन

एक्सियल पिस्टन फिक्स्ड पंप/मोटर A2F का व्यापक रूप से इंजीनियरिंग मशीनरी, कोयला मशीनरी, कृषि मशीनरी, धातुकर्म उपकरण, मशीन टूल्स आदि में उपयोग किया जाता है।
