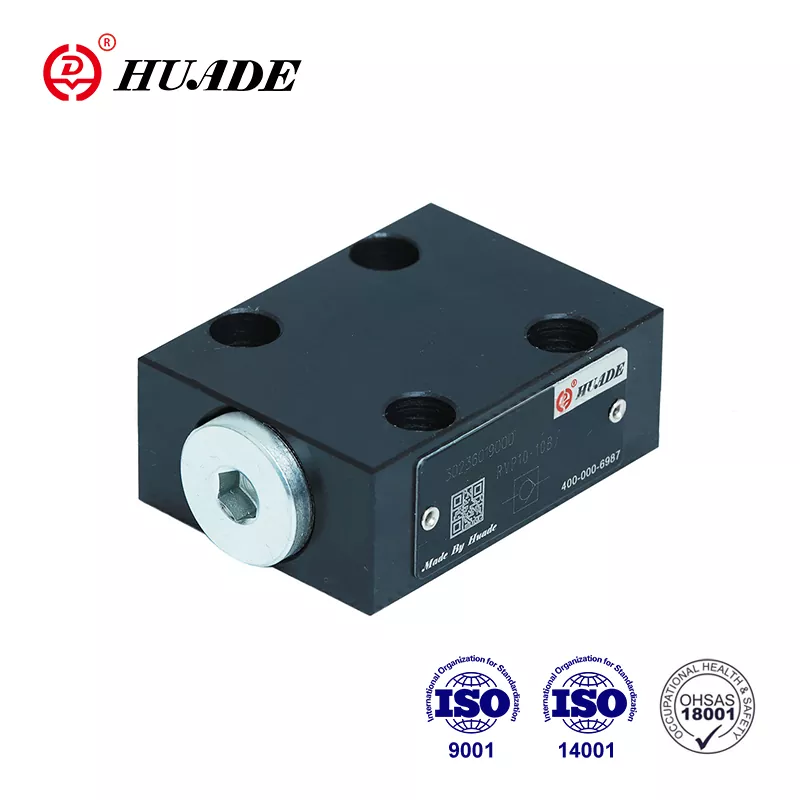

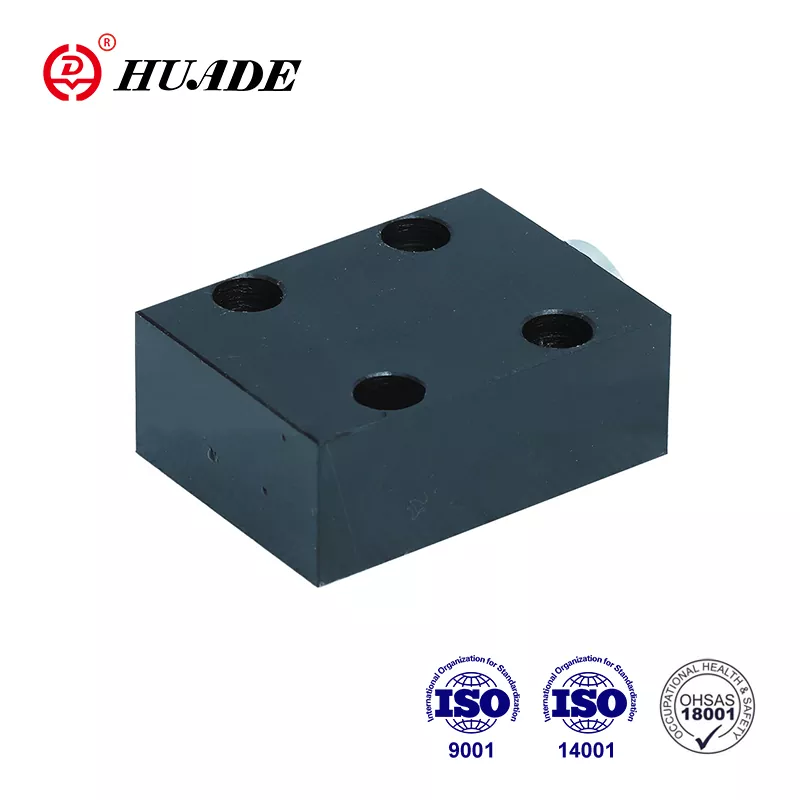

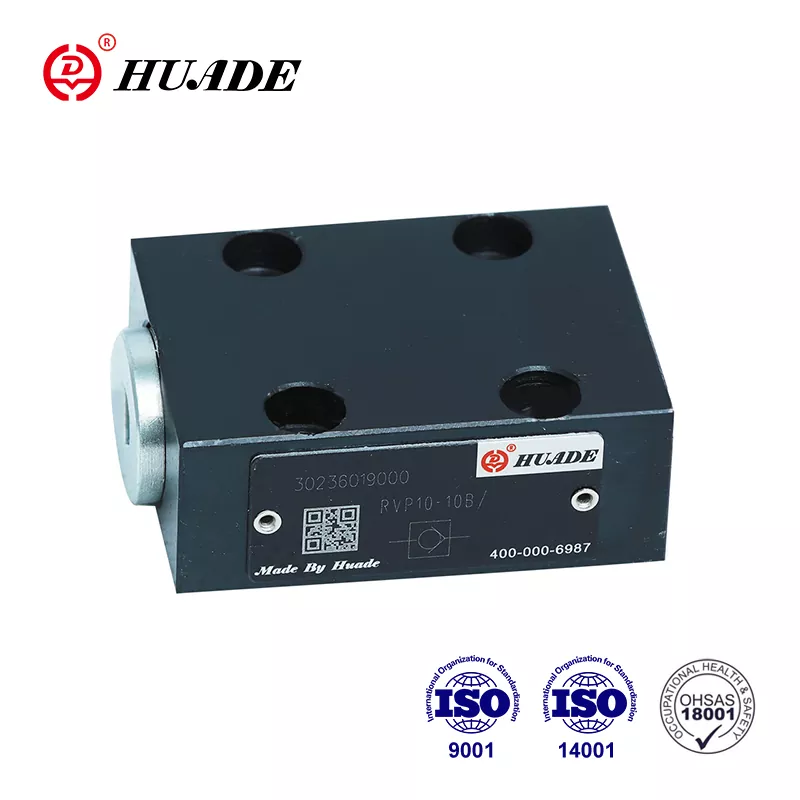

1979 में चीनी और जर्मन सरकारों के बीच एक रणनीतिक साझेदारी के माध्यम से स्थापित, हुआडे ने रेक्सरोथ से अत्याधुनिक तकनीक को शामिल किया है। Huade® चेक वाल्व RVP 10 पूरी तरह से Rexroth के चेक वाल्व को बदल सकता है। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 पारित कर दिया है। Huade® चेक वाल्व का व्यापक रूप से इंजीनियरिंग और निर्माण मशीनरी, धातु विज्ञान, मशीन टूल्स, पर्यावरण संरक्षण, जहाज निर्माण, एयरोस्पेस, रेल पारगमन, पेट्रोलियम और पेट्रोकेमिकल और अन्य क्षेत्रों में उपयोग किया जाता है। उत्कृष्ट गुणवत्ता सुनिश्चित करने के लिए सभी चेक वाल्व आरवीपी 10 को फैक्ट्री छोड़ने से पहले सख्त परीक्षण से गुजरना होगा।
|
तकनीकी डाटा |
|||||||||
|
आकार |
6 |
8 |
10 |
12 |
16 |
20 |
25 |
30 |
40 |
|
परिचालन दबाव, अधिकतम (एमपीए) |
31.5 |
||||||||
|
उद्घाटन दबाव (एमपीए) |
0.05 |
||||||||
|
दबाव द्रव |
खनिज तेल या फॉस्फेट एस्टर |
||||||||
|
दबाव द्रव तापमान रेंज（℃） |
-30～+80 |
||||||||
|
श्यानता सीमा (मिमी2/सेकेंड) |
2.8~500 |
||||||||
|
स्थिति ठीक करना |
वैकल्पिक |
||||||||
|
वजन(किलो) |
0.26 |
0.50 |
0.80 |
1.10 |
2.25 |
3.90 |
6.70 |
11.00 |
17.00 |
विशेषताएँ:
▶ सबप्लेट कनेक्शन
▶ एक दिशा में रिसाव-मुक्त समापन
आवेदन पत्र:
चेक वाल्व आरवीपी 10 का उपयोग मुख्य रूप से पंप के आउटलेट पर बैक प्रेशर वाल्व और बाईपास वाल्व के रूप में किया जाता है।
चेक वाल्व आरवीपी 10 एक पॉपपेट वाल्व संरचना है जिसमें कम दबाव का नुकसान होता है। इसका कार्य अधिमानतः एक दिशा में प्रवाह रिसाव को बंद करना और विपरीत दिशा में मुक्त प्रवाह की अनुमति देना है। इसमें मूल रूप से आवास (1), पॉपपेट (2) संपीड़न स्प्रिंग (3), और स्प्रिंग सीट (4) शामिल हैं। ). पॉपपेट का स्ट्रोक (2), जो उस पर निर्देशित होता है
बाहरी व्यास, एक यांत्रिक स्टॉप द्वारा सीमित है। अंतर्निर्मित संपीड़न स्प्रिंग (3) समापन गति का समर्थन करता है। इसके अलावा संपीड़न स्प्रिंग(3) वाल्व के माध्यम से कोई प्रवाह न होने पर भी पॉपपेट (2) को बंद स्थिति में रखता है।
प्रतीक
संरचना आरेख
①आवास ②पोपेट ③स्प्रिंग ④स्प्रिंग सीट
1. द्रव को फ़िल्टर किया जाना चाहिए। न्यूनतम फ़िल्टर सुंदरता 20 ㎛ है।
2. टैंक को सील किया जाना चाहिए और हवा के प्रवेश द्वार पर एक एयर फिल्टर स्थापित किया जाना चाहिए
3. फैक्ट्री छोड़ते समय बिना सबप्लेट वाले उत्पाद, यदि उनकी आवश्यकता हो, तो कृपया विशेष रूप से ऑर्डर करें।
4. वाल्व फिक्सिंग स्क्रू उच्च तीव्रता स्तर (कक्षा 10.9) का होना चाहिए। कृपया नमूना पुस्तक में सूचीबद्ध पैरामीटर के अनुसार उनका चयन करें और उनका उपयोग करें
5. वाल्व से जुड़ी सतह का खुरदरापन 0.8/ होना आवश्यक है
6. मेटिंग पीस की सतह की फिनिशिंग 0.01/100 मिमी आवश्यक है।
