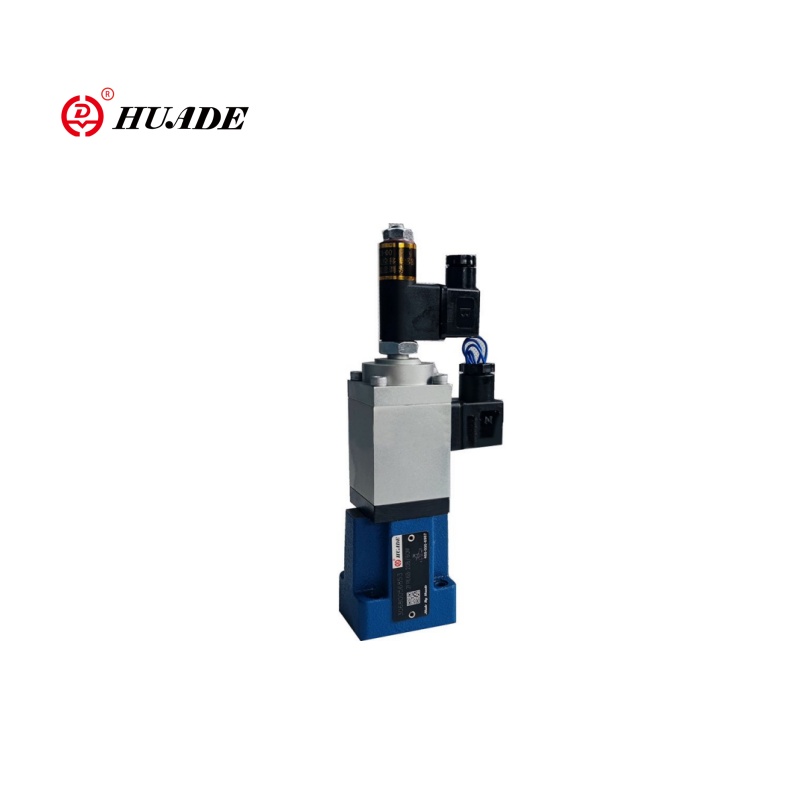

हाइड्रोलिक सिस्टम के "स्मार्ट डिमर स्विच" के रूप में एक आनुपातिक प्रवाह नियंत्रण वाल्व के बारे में सोचें। जैसे एक डिमर स्विच आपको यह नियंत्रित करने देता है कि एक प्रकाश कितना उज्ज्वल हो जाता है, ये वाल्व आपको यह नियंत्रित करने देते हैं कि आपके सिस्टम के माध्यम से हाइड्रोलिक तेल कितनी तेजी से बहता है।
यह मायने रखता है:
पारंपरिक हाइड्रोलिक वाल्व या तो पूरी तरह से खुले या पूरी तरह से बंद हैं - एक नियमित प्रकाश स्विच की तरह। आनुपातिक वाल्व आपको चिकनी, सटीक नियंत्रण देते हैं - जैसे कि डिमर स्विच। इस चिकनी नियंत्रण का मतलब है:
- अपनी मशीनरी में कम झटका और कंपन
- हाइड्रोलिक सिलेंडर और मोटर्स का अधिक सटीक आंदोलन
- बेहतर ऊर्जा दक्षता
- समग्र रूप से सुचारू संचालन
मूल अवधारणा
यहां बताया गया है कि यह सरल शब्दों में कैसे काम करता है:
विद्युत इनपुट
आप वाल्व को एक विद्युत संकेत (आमतौर पर 4-20 मा या 0-10V) भेजते हैं
आनुपातिक प्रतिक्रिया
वाल्व उस संकेत के लिए आनुपातिक रूप से खुलता है
प्रवाह नियंत्रण
अधिक संकेत = अधिक प्रवाह, कम संकेत = कम प्रवाह
सुचारू संचालन
परिवर्तन धीरे -धीरे होते हैं, अचानक नहीं
यह आनुपातिक संबंध है जो इन वाल्वों को आधुनिक हाइड्रोलिक सिस्टम में इतना मूल्यवान बनाता है।
वे क्यों मायने रखते हैं: सरल से स्मार्ट नियंत्रण तक का विकास
द ओल्ड वे: बैंग-बैंग कंट्रोल
अतीत में, अधिकांश हाइड्रोलिक सिस्टम ने सिंपल ऑन/ऑफ वाल्व ("बैंग-बैंग" कंट्रोल कहा जाता है) का इस्तेमाल किया। इन वाल्वों की दो सेटिंग्स थीं:
- पूरी तरह से खुला:अधिकतम प्रवाह
- पूरी तरह से बंद:कोई प्रवाह नहीं
बैंग-बैंग कंट्रोल के साथ समस्याएं:
- जब वाल्व खोले या जल्दी से बंद हो जाते हैं तो अचानक दबाव स्पाइक्स होता है
- उपकरण पर कंपन और यांत्रिक तनाव
- सटीक गति या पदों को प्राप्त करने में कठिनाई
- निरंतर पूर्ण-प्रवाह संचालन से ऊर्जा अपशिष्ट
नया तरीका: आनुपातिक नियंत्रण
आनुपातिक वाल्वों ने प्रदान करके सब कुछ बदल दिया:
चिकनी त्वरण
झटकेदार स्टार्ट-स्टॉप मोशन के बजाय, मशीनरी आराम से पूरी गति से सुचारू रूप से चलती है।
सटीक गति नियंत्रण
आप मशीन चक्र के विभिन्न भागों के लिए सटीक गति निर्धारित कर सकते हैं।
ऊर्जा दक्षता
सिस्टम केवल उस प्रवाह का उपयोग करता है जिसकी उसे आवश्यकता होती है, जब उसे इसकी आवश्यकता होती है।
बेहतर उत्पाद की गुणवत्ता
चिकनी गति का अर्थ है विनिर्माण प्रक्रियाओं में बेहतर परिणाम।
कम रखरखाव
कम सदमे और कंपन का अर्थ है लंबे उपकरण जीवन।
वास्तविक दुनिया का प्रभाव
एक इंजेक्शन मोल्डिंग मशीन बनाने पर विचार करें प्लास्टिक भागों:
- पुरानी प्रणाली:इंजेक्शन रैम पूरी गति से चला गया या पूरी तरह से बंद हो गया, जिससे दोष और बर्बाद सामग्री हो गई
- नई प्रणाली:रैम की गति पूरे इंजेक्शन चक्र में सुचारू रूप से भिन्न होती है, जो सुसंगत, उच्च गुणवत्ता वाले भागों का उत्पादन करती है
सरल से स्मार्ट नियंत्रण तक के इस विकास ने आधुनिक विनिर्माण में आनुपातिक वाल्व को आवश्यक बना दिया है।
वे कैसे काम करते हैं: प्रौद्योगिकी के अंदर
यह समझना कि आनुपातिक प्रवाह नियंत्रण वाल्व कैसे काम करते हैं, यह आपको बेहतर तरीके से चुनने और उनका उपयोग करने में मदद करता है। चलो प्रमुख घटकों को तोड़ते हैं:
1। आनुपातिक सोलनॉइड: मस्तिष्क
आनुपातिक सोलनॉइड वाल्व के मस्तिष्क की तरह है। नियमित सोलनोइड्स के विपरीत, जो या तो चालू या बंद हैं, आनुपातिक सोलनॉइड्स उन विद्युत संकेत के आधार पर विभिन्न मात्रा में बल बना सकते हैं जो वे प्राप्त करते हैं।
यह काम किस प्रकार करता है:
- विद्युत संकेत प्राप्त करता है (वर्तमान या वोल्टेज)
- उस संकेत के लिए आनुपातिक चुंबकीय बल बनाता है
- अधिक संकेत = अधिक चुंबकीय बल
- यह बल वाल्व के आंतरिक भागों को स्थानांतरित करता है
प्रमुख विशेषताऐं:
- चिकनी ऑपरेशन के लिए डीसी पावर का उपयोग करता है
- अक्सर 200 हर्ट्ज के आसपास PWM (पल्स-चौड़ाई मॉड्यूलेशन) संकेतों का उपयोग करता है
- "Dore" शामिल हो सकते हैं - छोटे कंपन जो घर्षण को कम करते हैं
2। स्पूल और वाल्व बॉडी: फ्लो कंट्रोलर
वाल्व बॉडी के अंदर एक सटीक-मशीनी सिलेंडर बैठता है जिसे स्पूल कहा जाता है। यह स्पूल प्रवाह को नियंत्रित करने के लिए आगे और पीछे स्लाइड करता है।
स्पूल डिजाइन सुविधाएँ
- पैमाइश पायदान:विशेष आकार (v, u, या आयताकार) स्पूल में काटते हैं जो नियंत्रित करते हैं कि स्पूल स्थिति के साथ प्रवाह कैसे बदलता है
- ओवरलैप विशेषताएं:बंदरगाहों के साथ स्पूल किनारों को कैसे संरेखित किया जाता है, वाल्व प्रतिक्रिया को प्रभावित करता है
प्रवाह विशेषताएँ
- रैखिक प्रवाह:स्पूल आंदोलन के साथ प्रवाह आनुपातिक रूप से बढ़ता है
- प्रगतिशील प्रवाह:बड़े उद्घाटन पर प्रवाह अधिक बढ़ जाता है, कम प्रवाह पर महीन नियंत्रण देता है
3। दबाव मुआवजा: सुसंगत प्रवाह बनाए रखना
गुणवत्ता आनुपातिक वाल्वों में सबसे महत्वपूर्ण विशेषताओं में से एक दबाव मुआवजा है। यह प्रणाली यह सुनिश्चित करती है कि लोड दबाव में परिवर्तन होने पर भी प्रवाह स्थिर रहता है।
मुआवजे के बिना समस्या:यदि आप एक भारी भार उठा रहे हैं, तो बैक-प्रेशर बढ़ता है, प्रवाह को कम करता है, भले ही वाल्व खोलना समान रहता है।
समाधान:एक दबाव कम्पेसाटर स्वचालित रूप से इसे स्थिर रखने के लिए मुख्य स्पूल में दबाव ड्रॉप को समायोजित करता है।
फ़ायदे:
- प्रवाह केवल वाल्व सिग्नल पर निर्भर करता है, लोड पर नहीं
- पूर्वानुमेय तंत्र व्यवहार
- आसान प्रोग्रामिंग और नियंत्रण
4। प्रतिक्रिया प्रणाली: सटीकता सुनिश्चित करना
उच्च-अंत आनुपातिक वाल्वों में फीडबैक सिस्टम शामिल हैं जो वास्तविक स्पूल स्थिति की निगरानी करते हैं और इसकी तुलना वांछित स्थिति से करते हैं।
| वाल्व प्रकार | प्रतिक्रिया | शुद्धता | लागत | अनुप्रयोग |
|---|---|---|---|---|
| खुले लूप वाल्व | कोई प्रतिक्रिया नहीं | मध्यम | निचला | बुनियादी अनुप्रयोग |
| बंद लूप वाल्व | LVDT सेंसर | उच्च | उच्च | परिशुद्धता अनुप्रयोग |
आनुपातिक प्रवाह नियंत्रण वाल्व के प्रकार
आनुपातिक वाल्व कई विन्यासों में आते हैं। इस प्रकार को समझने से आपको अपने आवेदन के लिए सही चुनने में मदद मिलती है।
ड्राइव तंत्र द्वारा
प्रत्यक्ष-अभिनय वाल्व
सोलनॉइड सीधे स्पूल को स्थानांतरित करता है
- तेजी से प्रतिक्रिया (5-10 मिलीसेकंड)
- कॉम्पैक्ट आकार
- सरल डिजाइन
सीमाएँ:छोटे प्रवाह (<50 एल/मिनट) और दबाव तक सीमित (<210 बार)
के लिए सबसे अच्छा:बड़े वाल्वों के लिए छोटे सिस्टम, मेडिकल डिवाइस, पायलट चरण
पायलट-संचालित वाल्व (दो-चरण)
एक छोटा पायलट वाल्व मुख्य स्पूल को स्थानांतरित करने के लिए तेल के प्रवाह को नियंत्रित करता है
- उच्च प्रवाह को संभाल सकते हैं (1600 एल/मिनट तक)
- उच्च दबाव (350 बार तक)
सीमाएँ:धीमी प्रतिक्रिया (~ 100 एमएस)
के लिए सबसे अच्छा:भारी मशीनरी, बड़ी औद्योगिक प्रणाली, उच्च-शक्ति अनुप्रयोग
समारोह द्वारा
प्रवाह नियंत्रण वाल्व
- प्राथमिक कार्य प्रवाह दर को नियंत्रित कर रहा है
- आमतौर पर 2-वे या 3-वे कॉन्फ़िगरेशन
- अक्सर दबाव मुआवजा शामिल है
- नियंत्रण एक्ट्यूएटर गति
दिशात्मक नियंत्रण वाल्व
- प्रवाह और दिशा दोनों को नियंत्रित करें
- आमतौर पर 4-वे, 3-स्थिति वाल्व
- कई सरल वाल्वों को बदलें
- नियंत्रण सिलेंडर या मोटर दिशा और गति
दबाव नियंत्रण वाल्व
- प्रवाह के बजाय नियंत्रण प्रणाली का दबाव
- राहत वाल्व और दबाव कम करने वाले वाल्व शामिल करें
- सुरक्षित ऑपरेटिंग दबाव बनाए रखें
आनुपातिक बनाम अन्य वाल्व प्रकार
यह समझना कि आनुपातिक वाल्व अन्य प्रौद्योगिकियों की तुलना कैसे करते हैं, आपको बेहतर निर्णय लेने में मदद करते हैं।
आनुपातिक बनाम ऑन/ऑफ वाल्व
| विशेषता | चालू/बंद वाल्व | आनुपातिक वाल्व |
|---|---|---|
| नियंत्रण प्रकार | बाइनरी (खुला/बंद) | लगातार बदलने वाला) |
| प्रवाह नियंत्रण | पूर्ण प्रवाह या कोई प्रवाह नहीं | 0-100% से कोई प्रवाह |
| प्रणाली का झटका | उच्च (अचानक परिवर्तन) | कम (चिकनी संक्रमण) |
| ऊर्जा का उपयोग | अक्सर बेकार | कुशल (मैच की मांग) |
| जटिलता | सरल सर्किट | अधिक जटिल इलेक्ट्रॉनिक्स |
| लागत | कम प्रारंभिक लागत | उच्च प्रारंभिक लागत |
आनुपातिक बनाम सर्वो वाल्व
| विशेषता | आनुपातिक वाल्व | इमदादी वाल्व |
|---|---|---|
| शुद्धता | अच्छा (± 2-5%) | उत्कृष्ट () 0.5%) |
| प्रतिक्रिया गति | मध्यम (2-50 हर्ट्ज) | बहुत तेज (> 100 हर्ट्ज) |
| लागत | मध्यम | उच्च (10-20x अधिक) |
| संदूषण सहिष्णुता | उच्च | कम (बहुत साफ तेल की जरूरत है) |
| जटिलता | मध्यम | उच्च |
| रखरखाव | मानक | विशेष |
प्रत्येक प्रकार का चयन कब करें
जब/बंद वाल्व चुनें:
- आपको केवल सरल खुले/बंद नियंत्रण की आवश्यकता है
- लागत प्राथमिक चिंता है
- आवेदन सदमे और कंपन को सहन कर सकता है
- सटीक नियंत्रण की आवश्यकता नहीं है
आनुपातिक वाल्व चुनें जब:
- आपको चर गति या स्थिति नियंत्रण की आवश्यकता है
- चिकनी ऑपरेशन महत्वपूर्ण है
- ऊर्जा दक्षता मामले
- मध्यम परिशुद्धता पर्याप्त है
- विशिष्ट औद्योगिक वातावरण में काम करना
जब सर्वो वाल्व चुनें:
- अल्ट्रा-हाई सटीकता की आवश्यकता है
- बहुत तेजी से प्रतिक्रिया की जरूरत है
- लागत प्रदर्शन के लिए माध्यमिक है
- आप बहुत साफ हाइड्रोलिक द्रव बनाए रख सकते हैं
- अनुप्रयोग इसकी मांग करता है (एयरोस्पेस, परीक्षण)
मुख्य प्रदर्शन मेट्रिक्स आपको जानना आवश्यक है
आनुपातिक वाल्व का चयन करते समय, कई प्रदर्शन मेट्रिक्स यह निर्धारित करते हैं कि यह आपके आवेदन में कितनी अच्छी तरह काम करेगा।
प्रवाह और दबाव रेटिंग
अधिकतम प्रवाह दर
- आमतौर पर एक मानक दबाव ड्रॉप (जैसे 5 बार या 70 साई) में निर्दिष्ट किया गया है
- विशिष्ट श्रेणियाँ: 7-1000 l/min (2-260 gpm)
- अपने एक्ट्यूएटर गति आवश्यकताओं के आधार पर चुनें
अधिकतम दबाव
- सुरक्षित परिचालन दबाव सीमा
- विशिष्ट श्रेणियाँ: 280-400 बार (4000-5800 psi)
- आपके सिस्टम के अधिकतम दबाव को पार करना चाहिए
दबाव में गिरावट
- रेटेड प्रवाह पर वाल्व के पार दबाव खो गया
- कम दक्षता के लिए बेहतर है
- विशिष्ट: 5-35 बार (70-500 पीएसआई) रेटेड प्रवाह पर
सटीकता और पुनरावृत्ति
हिस्टैरियस
विभिन्न दिशाओं से एक ही बिंदु पर पहुंचने पर आउटपुट अंतर
- विशिष्ट: पूर्ण पैमाने पर 2-5%
- सटीक अनुप्रयोगों के लिए लोअर बेहतर है
रैखिकता
वाल्व का प्रवाह कितना बारीकी से इनपुट सिग्नल का अनुसरण करता है
- विशिष्ट: ± पूर्ण पैमाने का 2%
- रैखिक वाल्व को नियंत्रित करना आसान है
repeatability
एक ही इनपुट सिग्नल पर लौटते समय संगति
- विशिष्ट: पूर्ण पैमाने पर ± 1-3%
- सुसंगत उत्पादन के लिए महत्वपूर्ण
डेडबैंड
इनपुट सिग्नल की सीमा जो कोई आउटपुट नहीं पैदा करती है
- विशिष्ट: पूर्ण सिग्नल रेंज का 2-5%
- स्पूल ओवरलैप के कारण, सीलिंग के लिए आवश्यक है
प्रदर्शन तुलना तालिका
| वाल्व प्रकार | प्रवाह सीमा | दबाव | प्रतिक्रिया समय | हिस्टैरियस | संदूषण सहिष्णुता | सापेक्ष लागत |
|---|---|---|---|---|---|---|
| बुनियादी आनुपातिक | 7-100 एल/मिनट | 280 बार तक | 20-100 एमएस | 3-5% | उच्च | 2-4x |
| बंद लूप आनुपातिक | 7-1000 एल/मिनट | 350 बार तक | 10-50 एमएस | 1-2% | उच्च | 4-8x |
| इमदादी आनुपातिक | 10-500 एल/मिनट | 350 बार तक | 5-20 एमएस | <1% | मध्यम | 8-15x |
| सच्चा सर्वो | 5- |
