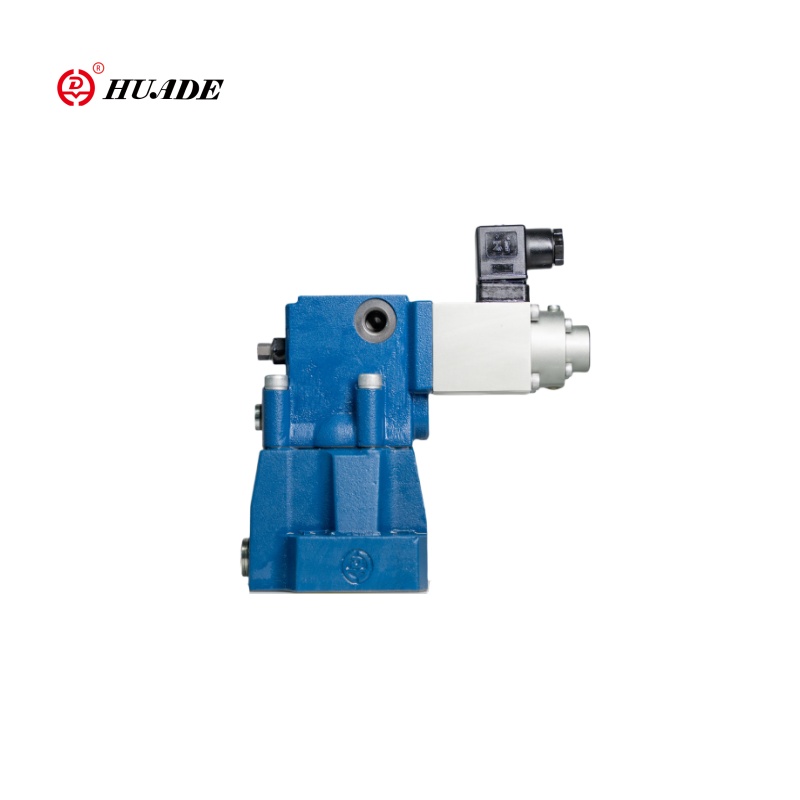

डीबीई श्रृंखला आनुपातिक दबाव कम करने वाले वाल्व को आसानी से एक आनुपातिक सोलनॉइड के संचालन के माध्यम से सिस्टम के दबाव को आसानी से सेट कर सकता है, विभिन्न कार्य आवश्यकताओं को पूरा करता है। इस उत्पाद की विशेषताओं में सटीक नियंत्रण, स्थिरता और विश्वसनीयता और बनाए रखने में आसान शामिल हैं। वाल्व डीबीई को कम करने वाले आनुपातिक दबाव विभिन्न आवश्यकताओं को पूरा करने के लिए कई मॉडलों और विनिर्देशों में उपलब्ध है। उदाहरण के लिए, Huade हाइड्रोलिक DBE10-30B/315ymdrem और DBE20-30B/200xym आनुपातिक दबाव को कम करने वाले वाल्व जैसे मॉडल का उत्पादन करता है, जिसमें काम करने वाले दबाव रेंज और प्रवाह विशेषताएं होती हैं, जिससे उपयोगकर्ता अपनी आवश्यकताओं के अनुसार चयन कर सकते हैं।
| हाइड्रोलिक आंकड़ा | ||||
| अधिकतम। प्रेशर पोर्ट्स ए। बी और एक्स (एमपीए) | 31.5 | |||
| रिटर्न प्रेशर (MPA) | पोर्ट वाई, अलग और टैंक के लिए शून्य दबाव पर | |||
| अधिकतम। बसे हुए दबाव (एमपीए) | 5। 10। 20। 31.5 दबाव चरण के समान | |||
| मिन। बसे हुए दबाव (एमपीए) | विशेषता घटता देखें | |||
| अधिकतम। दबाव सुरक्षा (एमपीए) | तय करने योग्य दबाव | |||
| 5 | 10 | 20 | 31.5 | |
| 1to 62 | 1to 12to2 | 1 से 222 | 1to 342 | |
| अधिकतम। प्रवाह (एल/मिनट) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| पायलट प्रवाह (एल/मिनट) | 0.7 से 2 | |||
| रैखिकता (%) | ± 3.5 | |||
| पुनरावृत्ति (%) | <± 2 | |||
| विशिष्ट भिन्नता (%) | <± 2 अधिकतम। दबाव | |||
| हिस्टैरिसीसिस (%) | Max.pressure.Press.prest के साथ ± 1.5 के साथ max.pressure of 4.5 | |||
| स्विचिंग टाइम | 30 से 150 | |||
| प्रेशर द्रव | खनिज तेल (एनबीआर सील के लिए), फॉस्फेट एस्टर (एफपीएम सील के लिए) | |||
| चिपचिपापन सीमा (mm2/s) | 2.8 से 380 | |||
| दबाव द्रव तापमान सीमा | -20 से+70 | |||
| संदूषण की डिग्री | ≤20 (सिफारिश 10) | |||
| विद्युत तकनीकी आंकड़े | |
| एम्पलीफायर | VT-200G40 एक साथ वाल्व के साथ आपूर्ति की गई |
| वोल्टेज आपूर्ति | डीसी |
| Min.control वर्तमान (ए) | 0.1 |
| Max.control currenl (a) | 0.8 |
| कॉइल प्रतिरोध ω ω ω | 20 ℃ पर ठंडा मूल्य 19.5 है; Max.wam मान 28.8 है |
| दबाव द्रव तापमान सीमा | +50 |
| कार्य -राज्य | जारी रखना |
| वाल्व संरक्षण | IP65 |
| विद्युत कनेक्शन | प्लग |
विशेषताएँ:
▶ सबप्लेट माउंटिंग के लिए
▶ ब्लॉक में संलग्न
▶ एक वसंत लोड पायलट नियंत्रण वाल्व के माध्यम से वैकल्पिक अतिरिक्त अधिकतम दबाव सीमा
▶ वाल्व और इलेक्ट्रॉनिक नियंत्रण एक स्रोत के रूप में
आवेदन पत्र:
DBE श्रृंखला आनुपातिक दबाव राहत वाल्व का व्यापक रूप से विभिन्न हाइड्रोलिक प्रणालियों में उपयोग किया जाता है, जिन्हें सटीक दबाव नियंत्रण की आवश्यकता होती है, जैसे कि निर्माण मशीनरी, धातुकर्म उपकरण, जहाज निर्माण और अन्य क्षेत्रों में। वे इन क्षेत्रों में एक महत्वपूर्ण भूमिका निभाते हैं, सिस्टम की स्थिरता और विश्वसनीयता को बढ़ाते हैं।

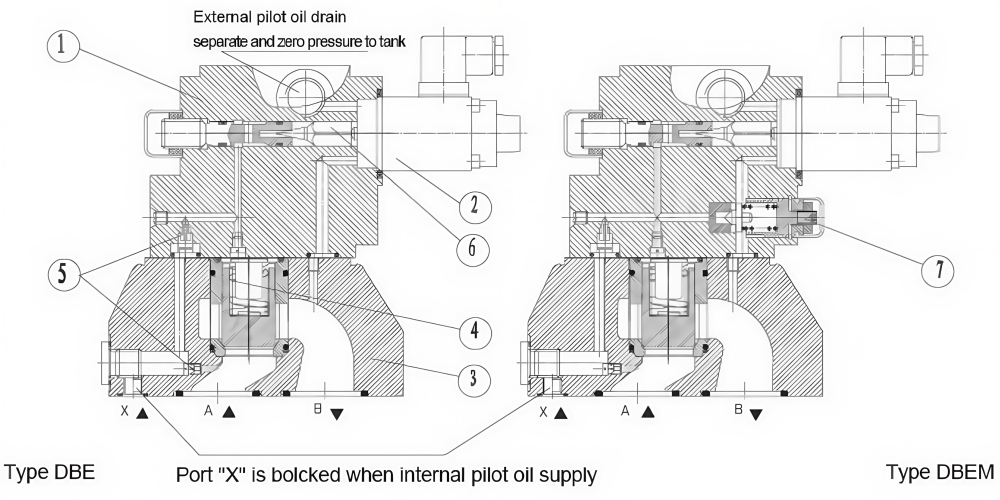

इन वाल्वों में मूल रूप से पायलट कंट्रोल वाल्व (1) आनुपातिक सोलनॉइड (2) और मुख्य वाल्व (3) के साथ मुख्य स्पूल सम्मिलित (4) के साथ शामिल हैं।
टाइप करें DBE:
दबाव का समायोजन एक आनुपातिक सोलनॉइड (2) के माध्यम से कमांड मान पर निर्भर है। पोर्ट में मौजूद दबाव मुख्य स्पूल (4) के नीचे की ओर कार्य करता है। एक ही समय में यह दबाव मुख्य स्पूल (4) के वसंत लोडेड पक्ष पर कार्य करता है (5) के माध्यम से। हाइड्रोलिक बल पायलट पॉपपेट (6) पर कार्य करता है। जब हाइड्रोलिक बल सोलनॉइड बल आता है तो पायलट पॉपपेट (6) खुलता है। इस तथ्य के कारण कि पायलट तेल अब पोर्ट वाई के माध्यम से टैंक में बह सकता है, मुख्य स्पूल (4) पर एक दबाव ड्रॉप होता है जो मुख्य स्पूल पर काम करता है और इसे वापसी वसंत के बल के खिलाफ उठाता है। ए से बी से कनेक्शन खोला जाता है और अब दबाव में कोई वृद्धि नहीं होती है
की संरचना आनुपातिक दबाव राहत वाल्व डीबीई
