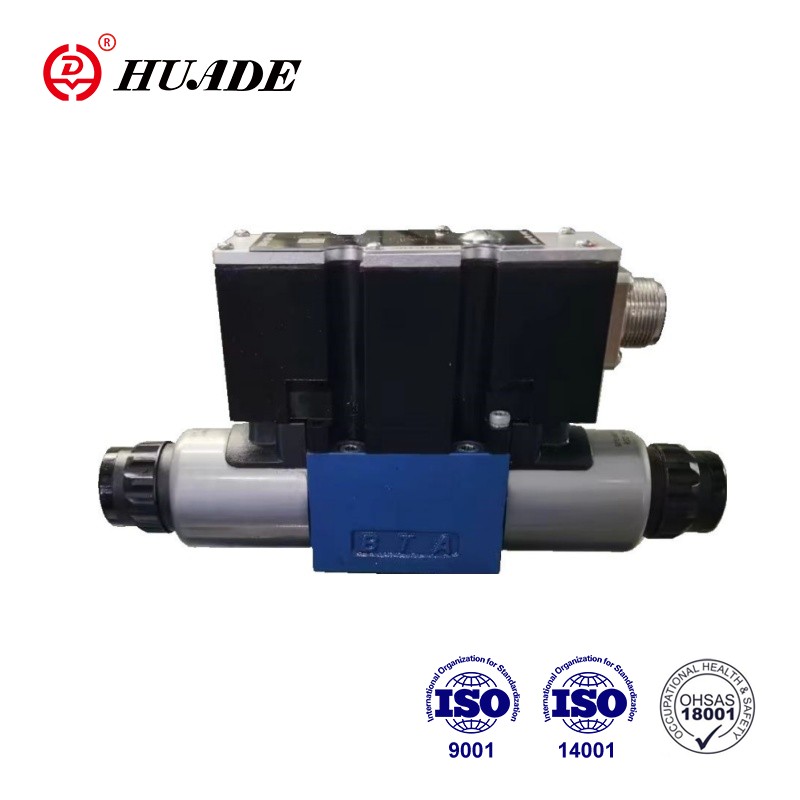

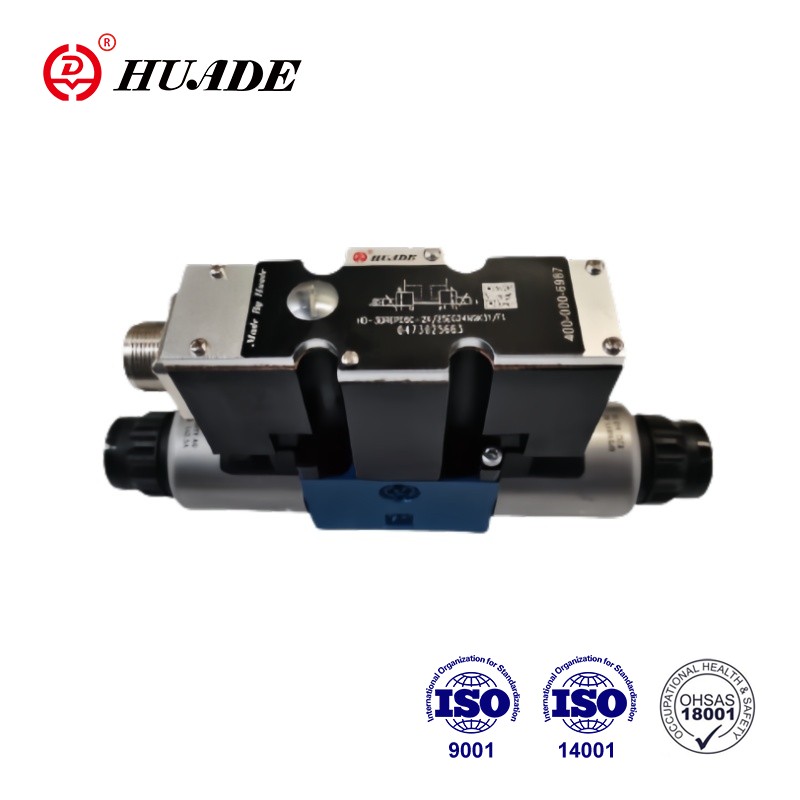

आनुपातिक दबाव कम करने वाले वाल्व 3DREPE6-2X की तुलना में, आनुपातिक दबाव कम करने वाले वाल्व 3DREPE6E-2X वाल्व का स्वरूप और सिद्धांत समान है, लेकिन अंतर यह है कि इसमें अंतर्निहित एम्पलीफायर और इंटरफ़ेस A1 है। सोलनॉइड्स को एकीकृत नियंत्रण इलेक्ट्रॉनिक्स के माध्यम से वैकल्पिक रूप से नियंत्रित किया जाता है। Huade के 3DREPE6E-2X और Rexroth समान गुणवत्ता मानकों का उपयोग करते हैं। प्रदर्शन रेक्सरोथ से मेल खा सकता है।
| हाइड्रोलिक | |||
| वाल्व प्रकार | एचडी-3डीआरईपी | एचडी-3DREPE | |
| ऑपरेटिंग दबाव रेंज एमपीए | पोर्ट पी | दबाव चरण 1.6 के लिए 2 से 10 | |
| दबाव चरण 2.5 के लिए 3 से 10 | |||
| दबाव चरण 4.5 के लिए 5 से 10 | |||
| पोर्ट टी | 0 से 3 | ||
| अधिकतम प्रवाह एल/मिनट | 15(△p=5MPa) | ||
| फ़िल्टर सुंदरता (μm) | ≤20(अधिमानतः≤10) | ||
| हिस्टैरिसीस (%) | ≤5 | ||
| पुनरावृत्ति सटीकता (%) | ≤1 | ||
| प्रतिक्रिया संवेदनशीलता (%) | ≤0.5 | ||
| दबाव द्रव | खनिज तेल, या फॉस्फेट एस्टर | ||
| चिपचिपापन रेंज मिमी2/एस | 20~380 | ||
| दबाव द्रव तापमान रेंज (℃) | -20~+80 | ||
| वजन (किलो) | 2 | 2.2 | |
| विद्युतीय | |||
| विद्युत डेटा, सोलनॉइड | |||
| वाल्व प्रकार | एचडी-3डीआरईपी | एचडी-3DREPE | |
| वोल्टेज प्रकार | डीसी | डीसी | |
| नाममात्र वोल्टेज (वी) | 24 | ||
| अधिकतम धारा (ए) | 1.5 | 2.5 | |
| सोलनॉइड कुंडल प्रतिरोध (Ω) | 20℃ पर ठंडा मूल्य | 4.8 | 2 |
| अधिकतम गर्म मूल्य | 7.2 | 3 | |
| कर्तव्य (%) | 100 | ||
| कुंडल तापमान ℃ | 150 तक | ||
| सुरक्षा | आईपी65 | ||
| विद्युत, नियंत्रण इलेक्ट्रॉनिक्स | |||
| एम्पलीफायर | HD-VT-VSPA2-50-1X/T1(1रैम्प समय के साथ) | एकीकृत नियंत्रण इलेक्ट्रॉनिक्स | |
| HD-VT-VSPA2-50-1X/T5(5 रैंप टाइम के साथ) | |||
| वोल्टेज आपूर्ति | नाममात्र वोल्टेज वीडीसी | 24 | |
| कम सीमित मूल्य वी | 19 | ||
| ऊपरी सीमा मान वी | 35 | ||
| वर्तमान खपत | इमैक्स ए | 1.8 | |
| आवेग धारा ए | 4 | ||
विशेषताएँ:
▶ दबाव और प्रवाह की दिशा के नियंत्रण के लिए सीधे नियंत्रित आनुपातिक वाल्व
▶केंद्रीय धागे और हटाने योग्य कुंडल के साथ आनुपातिक सोलनॉइड के माध्यम से सक्रिय
▶हैंड ओवरराइड, वैकल्पिक
▶स्प्रिंग केंद्रित नियंत्रण स्पूल
एकीकृत इलेक्ट्रॉनिक्स, इंटरफ़ेस A1 के साथ HD-3DREPE टाइप करें
▶ HD-3DREP प्रकार के लिए बाहरी नियंत्रण इलेक्ट्रॉनिक्स:
▶एनालॉग एम्पलीफायर प्रकार HD-VT-VSPA2-50-1X/...यूरोकार्ड प्रारूप में
▶डिजिटल एम्पलीफायर प्रकार HD-VT-VSPD-1-1X/। ..यूरोकार्ड प्रारूप में
▶मॉड्यूलर डिजाइन का इलेक्ट्रिकल एम्पलीफायर प्रकार HD-VT-11118
▶ वाल्व और आनुपातिक नियंत्रण इलेक्ट्रॉनिक्स एक ही स्रोत से
आवेदन पत्र:
आनुपातिक दबाव कम करने वाले वाल्व 3DREP6E-2X का व्यापक रूप से मशीन टूल्स, प्रकाश उद्योग, धातु विज्ञान आदि जैसे विभिन्न उद्योगों में हाइड्रोलिक सिस्टम के स्वचालित नियंत्रण में उपयोग किया जाता है।
3-तरफा दबाव कम करने वाला वाल्व प्रकार 3DREP6-2X... सीधे आनुपातिक सोलनॉइड द्वारा सक्रिय होता है। वे विद्युत इनपुट सिग्नल को आनुपातिक दबाव आउटपुट सिग्नल में परिवर्तित करते हैं। आनुपातिक सोलनॉइड केंद्रीय धागे और हटाने योग्य कुंडल के साथ नियंत्रणीय गीले पिन डीसी सोलनॉइड हैं। सोलनॉइड्स को वैकल्पिक रूप से बाहरी नियंत्रण इलेक्ट्रॉनिक्स (प्रकार 3DREP-2X) या एकीकृत नियंत्रण इलेक्ट्रॉनिक्स (प्रकार 3DREPE-2X) के माध्यम से नियंत्रित किया जाता है।
वाल्व में मुख्य रूप से शामिल हैं: सोलनॉइड्स (5 और 6), हाउसिंग (1), दबाव मापने वाले स्पूल (3 और 4) और वैकल्पिक एकीकृत वाल्व इलेक्ट्रॉनिक्स (7) के साथ नियंत्रण स्पूल (2)।
सोलनॉइड्स (5 और 6) को डी-एनर्जेटिक करने के साथ नियंत्रण स्पूल (2) को संपीड़न स्प्रिंग्स द्वारा अपनी केंद्र स्थिति में रखा जाता है। नियंत्रण स्पूल (2) सीधे तब सक्रिय होता है जब सोलनॉइड में से एक सक्रिय होता है।
जैसे सोलनॉइड (5) को सक्रिय करके: दबाव मापने वाले स्पूल (3) और नियंत्रण स्पूल (2) विद्युत इनपुट सिग्नल के अनुपात में दाईं ओर बढ़ते हैं। पी से बी और ए से टी तक कनेक्शन प्रगतिशील प्रवाह विशेषताओं के साथ छिद्र रूप क्रॉस-सेक्शन के माध्यम से होता है।
सोलनॉइड (5) का डी-एनर्जाइजेशन: नियंत्रण स्पूल (2) को संपीड़न स्प्रिंग्स द्वारा अपनी केंद्र स्थिति में वापस कर दिया जाता है। मध्य स्थिति में कनेक्शन ए और बी से टी खोले जाते हैं, इसलिए दबाव द्रव स्वतंत्र रूप से टैंक में प्रवाहित हो सकता है। एक वैकल्पिक हैंड ओवरराइड (9 या 10), सोलनॉइड को सक्रिय किए बिना नियंत्रण स्पूल (2) को स्थानांतरित करना संभव बनाता है।
2 स्थिति वाल्व के इस संस्करण का कार्य मूल रूप से 3 स्विचिंग स्थिति वाले वाल्व के समान ही है।
हालाँकि, 2 स्थिति वाले वाल्व केवल सोलनॉइड 5 या 6 के साथ ही फिट किए जाते हैं। दूसरे सोलनॉइड के स्थान पर एक प्लग (11) लगाया जाता है।
आनुपातिक आनुपातिक दबाव कम करने वाले वाल्व 3DREP6E-2X के प्रतीक
