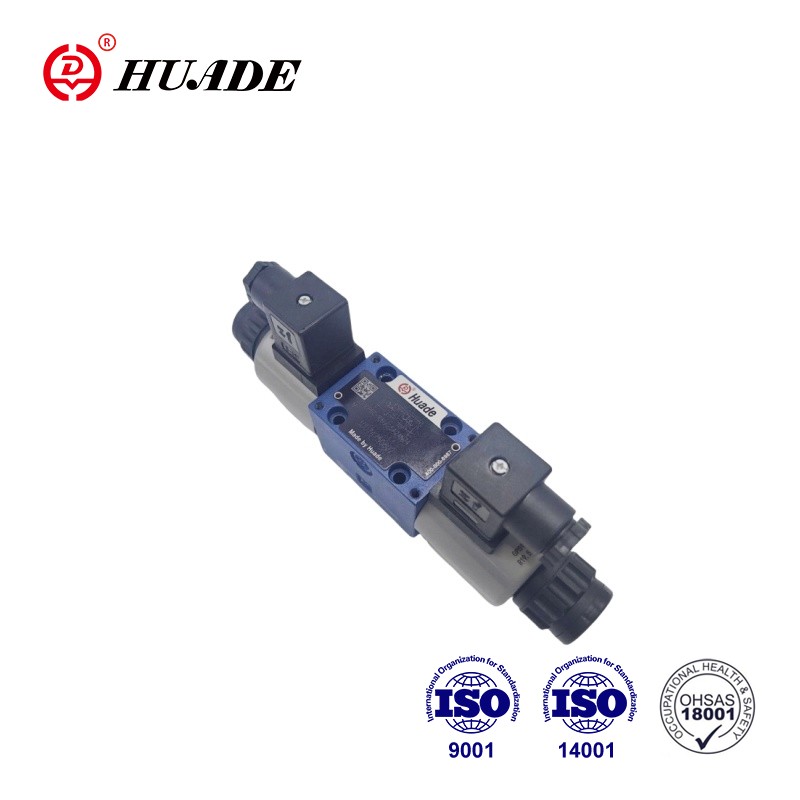

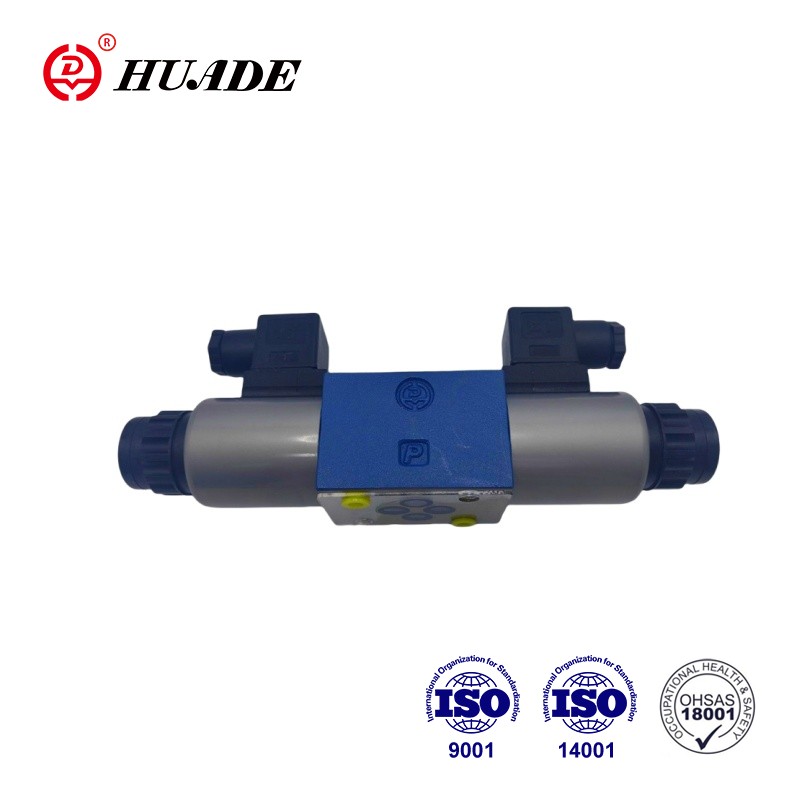

वाल्व टाइप 3 डीआरईपी 6 बी को कम करने वाला 3-तरफ़ा दबाव सीधे आनुपातिक सोलनॉइड द्वारा सक्रिय होता है। वे एक विद्युत इनपुट सिग्नल को एक आनुपातिक दबाव आउटपुट सिग्नल में परिवर्तित करते हैं। आनुपातिक सोलेनोइड्स केंद्रीय थ्रेड और हटाने योग्य कॉइल के साथ नियंत्रण योग्य गीले पिन डीसी सोलनॉइड हैं। बाहरी नियंत्रण इलेक्ट्रॉनिक्स के माध्यम से सोलनॉइड को वैकल्पिक रूप से नियंत्रित किया जाता है।
| हाइड्रोलिक | ||
| परिचालन दबाव (एमपीए) | पोर्ट पी | 10, यदि अधिक 10, फिर वाल्व स्थापित करें, तो Zdr6dp ..- 30B/... इनपुट पोर्ट में टाइप करें |
| पोर्ट टी | 3 | |
| Max.flow (l/min) | 15 (= p = 5mpa) | |
| संदूषण की डिग्री (यूएम) | Fil10 75 की न्यूनतम अवधारण दर के साथ फ़िल्टर सिफारिश | |
| हिस्टैरिसीसिस (%) | ≤3 | |
| पुनरावृत्ति सटीकता (%) | ≤1 | |
| प्रतिक्रिया संवेदनशीलता (%) | ≤1 | |
| रिवर्सल स्पैन (%) | ≤1 | |
| प्रेशर द्रव | खनिज तेल (एनबीआर सील के लिए), फॉस्फेट एस्टर (एफपीएम सील के लिए) | |
| चिपचिपापन रेंज (मिमी)2/एस) | 2.8 से 380 | |
| दबाव द्रव तापमान सीमा (° C) | -20 से +70 | |
| इंस्टालेशन | वैकल्पिक, अधिमानतः क्षैतिज | |
| वजन (किग्रा) | प्रकार C: 2.6; टाइप A.B: 1.5 | |
| बिजली, सोलनॉइड | ||
| वोल्टेज आपूर्ति | DC24V | |
| नाममात्र वर्तमान प्रति सोलनॉइड (ए) | 0.8 | |
| अधिकतम। प्रति सोलनॉइड (ए) | ≤0.02 | |
| सोलनॉइड कॉइल प्रतिरोध | 20 डिग्री सेल्सियस पर ठंडा मूल्य | 19.5 |
| अधिकतम। गर्म मूल्य | 28.8 | |
| कार्य -राज्य | निरंतर | |
| शर्त तापमान (° C) | ~+50 | |
| कॉइल तापमान (° C) | ~+150 | |
| DIN40 050 को संरक्षण | IP65 | |
| विद्युत कनेक्शन | 3drep | घटक प्लग के साथ DIN43650-AM2 प्लग-इन कनेक्टर के लिए DIN 43 650-AF2/PG11 |
| 3drepe | घटक प्लग के साथ E DIN43563-AM6-3 प्लग-इन कनेक्टर E DIN43563-BF6-3/PG11 | |
विशेषताएँ:
▶ एक प्रवाह के दबाव और दिशा के नियंत्रण के लिए सीधे नियंत्रित आनुपातिक वाल्व
▶ केंद्रीय धागे और हटाने योग्य कॉइल के साथ आनुपातिक सोलनॉइड के माध्यम से सक्रिय किया गया
▶ वसंत केंद्रित नियंत्रण स्पूल
आवेदन पत्र:
वाल्व 3DREP 6B को कम करने वाले तीन-तरफ़ा आनुपातिक दबाव का उपयोग पेट्रोलियम, रासायनिक, दवा और अन्य उद्योगों में उत्पादन उपकरणों में व्यापक रूप से किया जाता है।
◆डिज़ाइन:
वाल्व में मुख्य रूप से शामिल हैं:
◆समारोह:
सोलनोइड्स (1 और 2) के साथ डी-एनर्जेटेड कंट्रोल स्पूल (5) को संपीड़न स्प्रिंग्स द्वारा इसके केंद्र की स्थिति में आयोजित किया जाता है।
नियंत्रण स्पूल (2) को सीधे सक्रिय किया जाता है जब सोलनॉइड में से एक को सक्रिय किया जाता है।
उदा। सोलनॉइड "ए" (1) को सक्रिय करके
→ दबाव मापने वाले स्पूल (5) और नियंत्रण स्पूल (4) विद्युत इनपुट सिग्नल के अनुपात में दाईं ओर जाते हैं।
→ P से B और A से T से कनेक्शन प्रगतिशील प्रवाह विशेषताओं के साथ orifice फॉर्म क्रॉस-सेक्शन के माध्यम से है
◆सोलनॉइड का डी-एनर्जाइजेशन (1)
→ कंट्रोल स्पूल (4) को संपीड़न स्प्रिंग्स द्वारा अपने केंद्र की स्थिति में वापस कर दिया जाता है
मध्य स्थिति में कनेक्शन ए और बी से टी खुले हैं, इसलिए, दबाव द्रव स्वतंत्र रूप से टैंक में प्रवाहित हो सकता है। एक वैकल्पिक हाथ ओवरराइड्स सोलनॉइड को सक्रिय किए बिना नियंत्रण स्पूल (4) को स्थानांतरित करने के लिए संभव है।
●ध्यान!
हैंड ओवरराइड का अनपेक्षित उपयोग अनियंत्रित मशीन आंदोलन का कारण बन सकता है!
आनुपातिक दबाव के प्रतीक वाल्व 3 डीआरईपी 6 बी को कम करना
