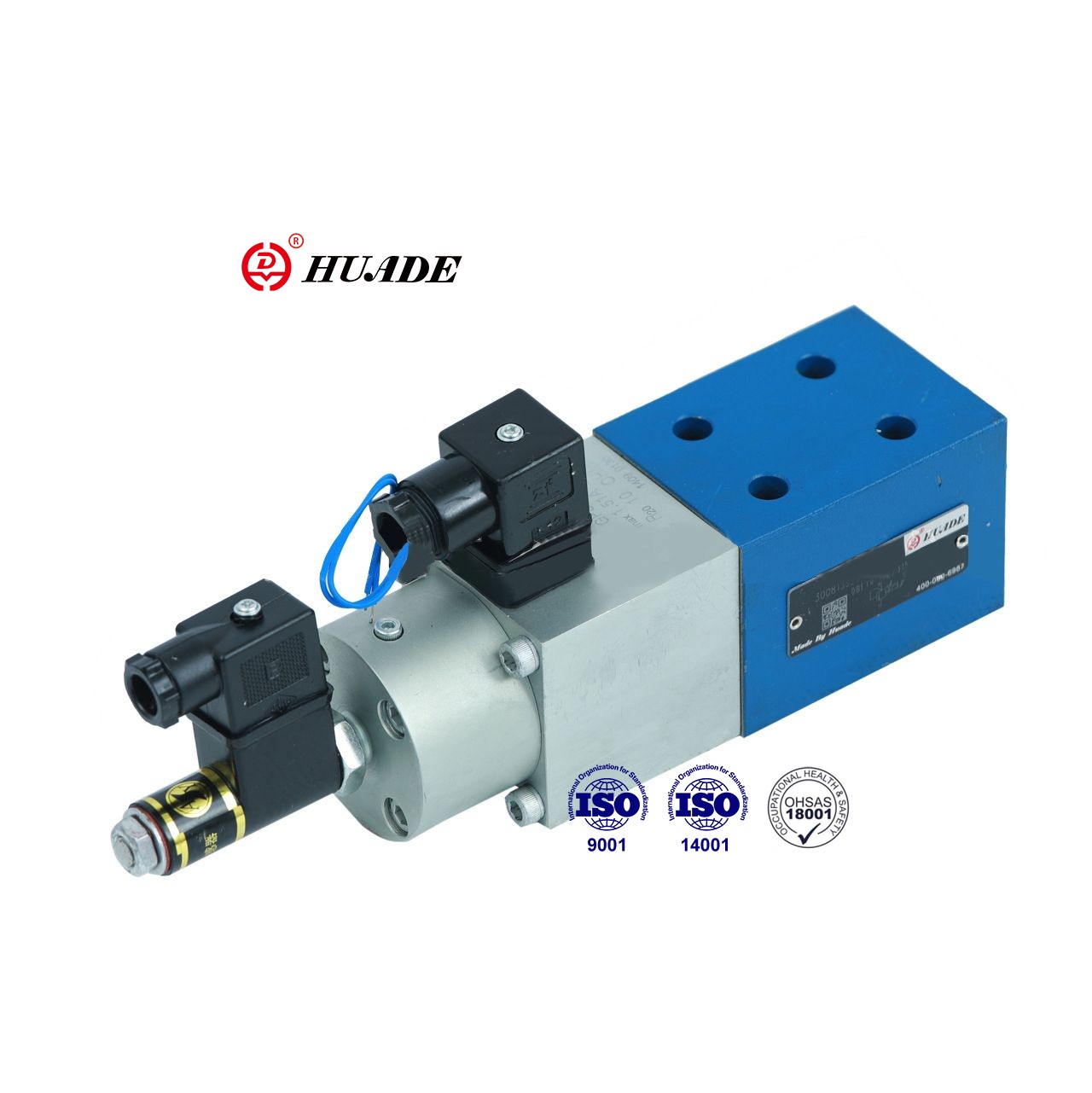

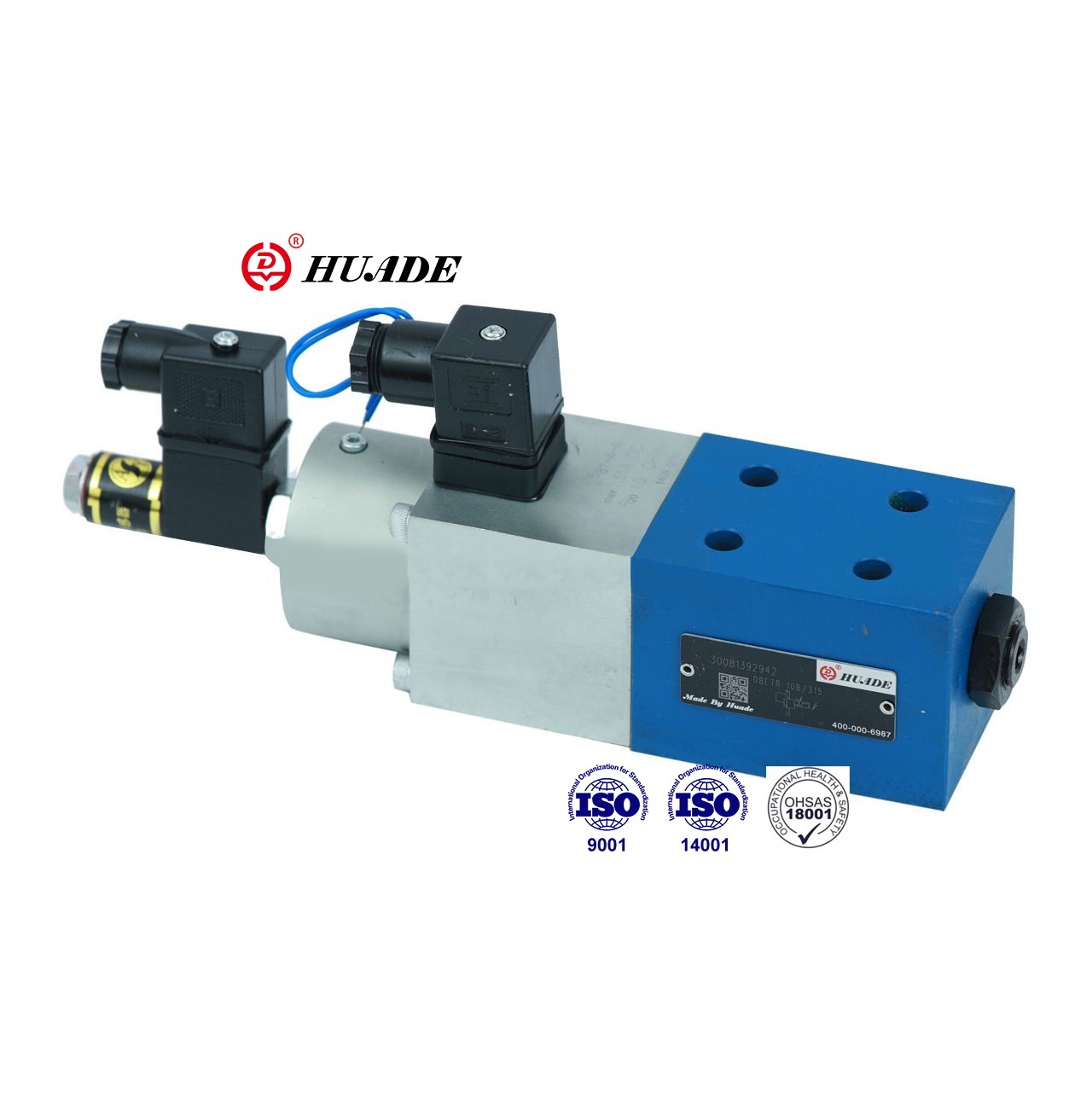

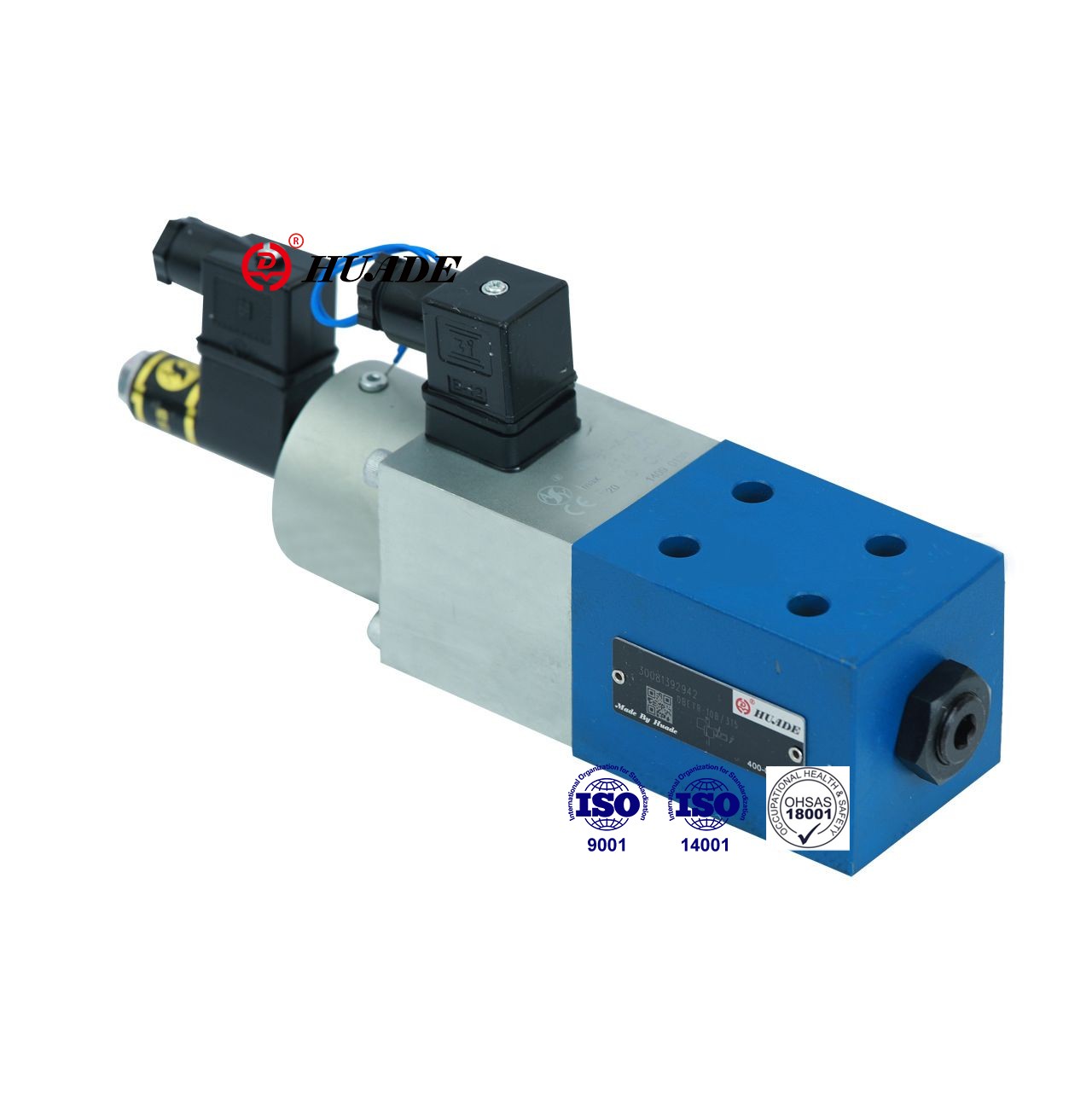

यह आनुपातिक दबाव राहत वाल्व DBETR विद्युत कमांड मान के अनुपात में दबाव को नियंत्रित करता है। रिमोट कंट्रोल सिस्टम दबाव के साथ बंद सिस्टम में डीबीटीआर वाल्व का व्यापक रूप से उपयोग किया जाता है। ह्यूडे के डीबीईटीआर वाल्व रेक्सरोथ उत्पादों के समान मानकों का उपयोग करते हैं। यह आनुपातिक दबाव वाल्व DBETR एक ही श्रृंखला के उत्पादों को प्रतिस्थापित कर सकता है, और कीमत अपेक्षाकृत सस्ती है।
| हाइड्रोलिक | |||
| अधिकतम. व्यवस्थित दबाव (एमपीए) | दबाव चरण 2.5 एमपीए | 2.5 | |
| दबाव चरण 8.0 एमपीए | 8 | ||
| दबाव चरण 18.0 एमपीए | 18 | ||
| दबाव चरण 31.5 एमपीए | 31.5 | ||
| न्यूनतम. व्यवस्थित दबाव (एमपीए) | (विशेषता वक्र देखें) | ||
| अधिकतम परिचालन दबाव (एमपीए) | पोर्ट टी (दबाव समायोजन के साथ) | 0.2 | |
| पोर्ट टी (दबाव समायोजन के बिना) | 10 | ||
| पोर्ट पी | 31.5 | ||
| अधिकतम प्रवाह (एल/मिनट) | दबाव चरण 25 | 10 | |
| दबाव चरण 80 | 3 | ||
| दबाव चरण 180 | 3 | ||
| दबाव चरण 315 | 2 | ||
| संदूषण की डिग्री (μm) | ≤20 (सिफारिश 10) | ||
| हिस्टैरिसीस (%) | <अधिकतम का 1. व्यवस्थित दबाव | ||
| पुनरावृत्ति (%) | <0.5 अधिकतम सेटटेबल दबाव | ||
| रैखिकता (%) | 180; दबाव चरण 3 से 18 एमपीए तक | ≤ अधिकतम सेटटेबल दबाव का 1.5 | |
| 315; दबाव चरण 6 से 31.5 एमपीए तक | |||
| विशिष्ट भिन्नता (%) | वाल्व | अधिकतम ± 3 व्यवस्थित दबाव | |
| विद्युत नियंत्रण | ＜0.5 | ||
| चरणबद्ध प्रतिक्रिया 0 से 100% (एमएस) | प्रतिक्रिया समय (Pmin-Pmax) | प्रतिक्रिया समय(Pmax-Pmin) | |
| दबाव चरण 2.5 और 18 एमपीए 0 से 100 | 100 | 50 | |
| दबाव चरण 31.5 एमपीए 0 से 100 | 150 | 100 | |
| दबाव द्रव | खनिज तेल (एनबीआर सील के लिए), फॉस्फेट एस्टर (एफपीएम सील के लिए) | ||
| चिपचिपापन रेंज (मिमी2/एस) | 2.8 से 380 | ||
| दबाव द्रव तापमान रेंज (डिग्री सेल्सियस) | -20 से+70 | ||
| स्थापना स्थिति | वैकल्पिक | ||
| वजन (किलो) | 4 | ||
| विद्युतीय | ||||
| एम्पलीफायर संबद्ध | VT-5003S30 | |||
| वोल्टेज आपूर्ति | डीसी | |||
| कुंडल प्रतिरोध (Ω) | 20 डिग्री सेल्सियस पर शीत मान | 10 | ||
| अधिकतम. गर्म मूल्य | 13.9 | |||
| (कार्यशील अवस्था) कर्तव्य | निरंतर | |||
| दबाव द्रव तापमान (डिग्री सेल्सियस) | +50 | |||
| एम्पलीफायर वोल्टेज | पूरी तरह से आवागमन करें | 24±10% | ||
| तीन विद्युत स्रोत का आवागमन | 24 से 35 | |||
| अधिकतम. बिजली की खपत (वीए) | 50 | |||
| 20°C (Ω) पर कुंडल प्रतिरोध | 1 | 11 | 111 | |
| 56 | 56 | 112 | ||
| आगमनात्मकता (ट्रांसड्यूसर) (एमएच) | 6 से 8 | |||
| थरथरानवाला आवृत्ति (ट्रांसड्यूसर) (KHz) | 2.5 | |||
| DIN 40 050 तक सुरक्षा | आईपी65 | |||
विशेषताएँ:
▶कम हिस्टैरिसीस
▶अच्छी पुनरावृत्ति,
▶ स्प्रिंग प्री-टेंशन का विद्युत बंद लूप स्थिति नियंत्रण
आगमनात्मक स्थिति ट्रांसड्यूसर (दबाव संतुलित) के साथ आनुपातिक सोलनॉइड सक्रियण
▶एक ही स्रोत से वाल्व और इलेक्ट्रॉनिक नियंत्रण
आवेदन पत्र:
आनुपातिक दबाव राहत वाल्व DBETR का व्यापक रूप से प्रकाश उद्योग, मशीन टूल्स, धातु विज्ञान आदि जैसे विभिन्न क्षेत्रों में उपयोग किया जाता है।
वाल्व में मूल रूप से एक आवास (1), आनुपातिक सोलनॉइड (2) के साथ आगमनात्मक पोजिशनल ट्रांसड्यूसर (3), वाल्व सीट (4) और वाल्व पॉपपेट (5) होते हैं।
कमांड वैल्यू पोटेंशियोमीटर (0 से 9 V) को समायोजित करके दबाव निर्धारित किया जाता है। कमांड मान को समायोजित करने से इलेक्ट्रॉनिक नियंत्रण और आनुपातिक सोलनॉइड (2) के माध्यम से संपीड़न स्प्रिंग में तनाव होता है। संपीड़न स्प्रिंग (6) का तनाव, यानी स्प्रिंग प्लेट (7) की स्थिति, आगमनात्मक स्थिति ट्रांसड्यूसर (3) द्वारा निर्धारित की जाती है। कमांड मान से किसी भी विचलन को बंद लूप स्थितीय नियंत्रण द्वारा ठीक किया जाता है।
इस सिद्धांत का उपयोग सोलनॉइड घर्षण के प्रभाव को समाप्त कर देता है।
लाभ:
- कम हिस्टैरिसीस
- अच्छा दोहराव
आनुपातिक दबाव राहत वाल्व DBETR के प्रतीक
