ये वाल्व हमारे चारों ओर हर जगह हैं। आप उन्हें नींव खोदने वाले उत्खननकर्ताओं, गोदामों में बक्सों को हिलाने वाली फोर्कलिफ्ट और यहां तक कि हवाई जहाज नियंत्रण प्रणालियों में भी पाएंगे। इन वाल्वों के बिना भारी मशीनों को नियंत्रित करना असंभव होगा।
ये वाल्व कैसे काम करते हैं?
मुख्य भाग
प्रत्येक हाइड्रोलिक दिशात्मक नियंत्रण वाल्व में तीन प्रमुख भाग होते हैं जो एक साथ काम करते हैं:
1. वाल्व बॉडी
वाल्व बॉडी उस घर की तरह है जहां सब कुछ होता है। यह आमतौर पर स्टील या एल्यूमीनियम जैसी मजबूत सामग्री से बनाया जाता है। अंदर, सावधानीपूर्वक ड्रिल किए गए छेद होते हैं जिन्हें पोर्ट कहा जाता है। इन बंदरगाहों के विशेष नाम हैं:
- पी पोर्ट:जहां दबावयुक्त तरल पदार्थ आता है
- टी पोर्ट:जहां द्रव टैंक में लौट आता है
- ए और बी पोर्ट:जहां सिलेंडर या मोटर को चलाने के लिए तरल पदार्थ जाता है
2. नियंत्रण तत्व
यह गतिशील भाग है जो वास्तव में द्रव को निर्देशित करता है। इसके दो मुख्य प्रकार हैं:
स्पूल:एक गोल, फिसलने वाला टुकड़ा जो चौड़े खंडों वाली पेंसिल जैसा दिखता है। जैसे-जैसे यह आगे-पीछे फिसलता है, यह तरल पदार्थ के लिए अलग-अलग रास्ते खोलता और बंद करता है।
पॉपपेट:एक शंकु के आकार का टुकड़ा जो बोतल में कॉर्क की तरह काम करता है। बंद होने पर यह बहुत मजबूती से सील हो जाता है लेकिन तरल पदार्थ को अंदर जाने के लिए खुल सकता है।
3. एक्चुएटर
यह वही है जो नियंत्रण तत्व को स्थानांतरित करता है। सामान्य प्रकारों में शामिल हैं:
- स्प्रिंग्स जो वाल्व को वापस सुरक्षित स्थिति में धकेलते हैं
- सोलनॉइड्स (विद्युत चुम्बक) जो संचालित होने पर चलते हैं
- हाथ संचालन के लिए मैनुअल लीवर
- पायलट नियंत्रण जो सिस्टम के स्वयं के दबाव का उपयोग करते हैं
द्रव कैसे बहता है
आइए हाइड्रोलिक सिलेंडर के साथ एक सरल उदाहरण का उपयोग करें:
तटस्थ स्थिति:जब वाल्व मध्य स्थिति में होता है, तो सिलेंडर लगा रहता है। वाल्व डिज़ाइन के आधार पर, द्रव को अवरुद्ध किया जा सकता है या टैंक में वापस जाने की अनुमति दी जा सकती है।
स्थिति बढ़ाएँ:वाल्व प्रेशर पोर्ट (पी) को पोर्ट ए से जोड़ता है, जिससे सिलेंडर का विस्तार करने के लिए तरल पदार्थ भेजा जाता है। उसी समय, सिलेंडर के दूसरी तरफ से तरल पदार्थ पोर्ट बी के माध्यम से टैंक (टी) में वापस प्रवाहित होता है।
वापस लेने की स्थिति:अब वाल्व स्विच हो जाता है। सिलेंडर को वापस लेने के लिए दबाव पोर्ट बी पर जाता है, जबकि द्रव पोर्ट ए से टैंक में लौटता है।
हाइड्रोलिक दिशात्मक नियंत्रण वाल्व के प्रकार
आंतरिक डिज़ाइन द्वारा
स्पूल वाल्व
ये सबसे आम प्रकार हैं. विभिन्न प्रवाह पथ बनाने के लिए स्पूल वाल्व बॉडी के अंदर स्लाइड करता है।
अच्छे तर्क:
- एकाधिक पदों के साथ जटिल परिचालनों को संभाल सकता है
- द्रव प्रवाह के प्रति कम प्रतिरोध
- बहुमुखी और व्यापक रूप से उपयोग किया जाता है
इतना अच्छा नहीं:
- छोटे अंतराल कुछ तरल पदार्थ को आंतरिक रूप से रिसने देते हैं
- यदि तरल पदार्थ गंदा है तो फंस सकता है
पॉपपेट वाल्व
इनमें शंकु या गेंद के आकार के तत्वों का उपयोग किया जाता है जो सीट को कसकर सील कर देते हैं।
अच्छे तर्क:
- लगभग कोई आंतरिक रिसाव नहीं
- गंदे तरल पदार्थ के साथ अच्छा काम करें
- भारी भार उठाने के लिए बढ़िया
इतना अच्छा नहीं:
- सरल चालू/बंद कार्यों तक सीमित
- संचालन के लिए अधिक बल की आवश्यकता है
वे कैसे संचालित होते हैं
मैनुअल वाल्व:लीवर, नॉब या बटन का उपयोग करके हाथ से संचालित। सरल और विश्वसनीय, लेकिन उन्हें संचालित करने के लिए किसी का होना जरूरी है।

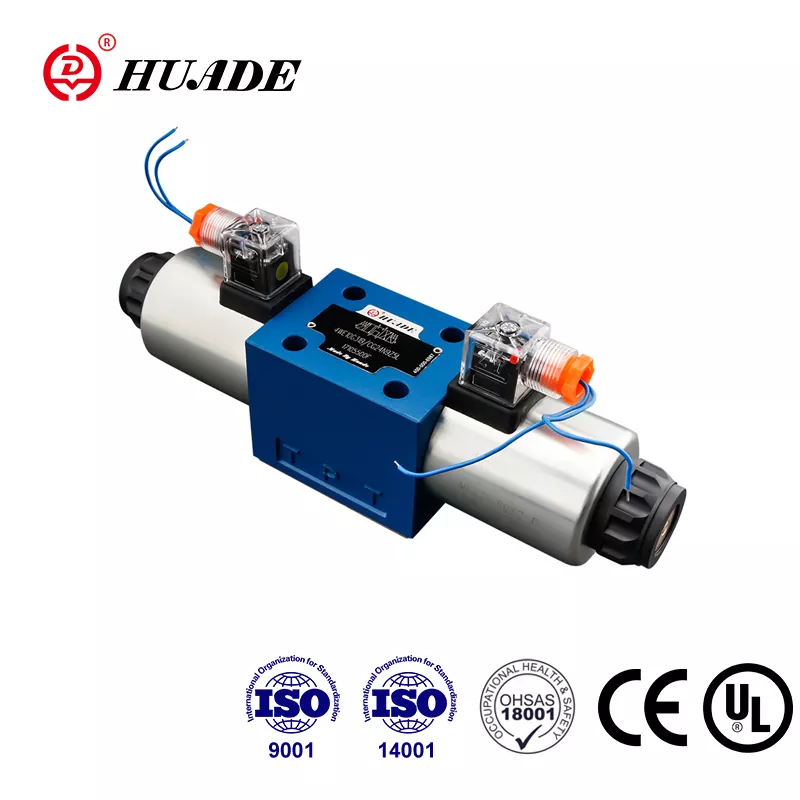

सोलेनॉइड वॉल्व:संचालन के लिए विद्युत शक्ति का उपयोग करें। ये स्वचालित प्रणालियों के लिए बिल्कुल उपयुक्त हैं और इन्हें कंप्यूटर द्वारा नियंत्रित किया जा सकता है।
पायलट-संचालित वाल्व:मुख्य वाल्व को स्थानांतरित करने के लिए सिस्टम के स्वयं के हाइड्रोलिक दबाव का उपयोग करें। यह एक बड़े वाल्व को नियंत्रित करने के लिए एक छोटे वाल्व का उपयोग करने जैसा है - उच्च-प्रवाह अनुप्रयोगों के लिए बढ़िया।
नियंत्रण परिशुद्धता द्वारा
चालू/बंद वाल्व:साधारण स्विच जो या तो पूरी तरह से खुले होते हैं या पूरी तरह से बंद होते हैं। एक लाइट स्विच की तरह - यह या तो चालू है या बंद है।
आनुपातिक वाल्व:ये रोशनी के लिए डिमर स्विच की तरह आंशिक रूप से खुल सकते हैं। जितना अधिक आप नियंत्रण सिग्नल को बढ़ाएंगे, उतना अधिक वाल्व खुलेगा। इससे आपको स्मूथ स्पीड कंट्रोल मिलता है।
सर्वो वाल्व:सबसे सटीक प्रकार, उन अनुप्रयोगों में उपयोग किया जाता है जिन्हें बेहद सटीक नियंत्रण की आवश्यकता होती है, जैसे विमान या सटीक विनिर्माण उपकरण।
महत्वपूर्ण विशेषताएँ और विशिष्टताएँ
केंद्र के कार्य
स्पूल वाल्व के लिए, तटस्थ (केंद्र) स्थिति में क्या होता है यह बहुत महत्वपूर्ण है:
बंद केंद्र:सभी पोर्ट अवरुद्ध हैं. इससे सिलेंडर अपनी जगह पर लॉक हो जाता है लेकिन पंप को अधिक मेहनत करनी पड़ती है।
खुला केंद्र:प्रेशर पोर्ट टैंक से जुड़ता है। इससे पंप बिना दबाव के चलने से ऊर्जा की बचत होती है, लेकिन सिलेंडर बह सकता है।
अग्रानुक्रम केंद्र:एक समझौता जो बेहतर भार धारण प्रदान करते हुए कुछ ऊर्जा बचाता है।
मुख्य प्रदर्शन संख्याएँ
- दाब मूल्यांकन:वाल्व कितना दबाव सुरक्षित रूप से संभाल सकता है। आमतौर पर पीएसआई या बार में मापा जाता है।
- प्रवाह दर:प्रति मिनट कितना तरल पदार्थ गुजर सकता है. आमतौर पर गैलन प्रति मिनट (जीपीएम) या लीटर प्रति मिनट में मापा जाता है।
- प्रतिक्रिया समय:वाल्व नियंत्रण सिग्नल पर कितनी जल्दी प्रतिक्रिया करता है। उन अनुप्रयोगों के लिए महत्वपूर्ण है जिन्हें तेज़ गति की आवश्यकता होती है।
- दबाव में गिरावट:वाल्व के माध्यम से द्रव प्रवाहित होने पर कितना दबाव नष्ट हो जाता है। दक्षता के लिए निचला बेहतर है।
वाल्व प्रतीक और मानक
हाइड्रोलिक आरेख में वाल्व दिखाने के लिए इंजीनियर विशेष प्रतीकों का उपयोग करते हैं। ये प्रतीक अंतरराष्ट्रीय मानकों (आईएसओ 1219) का पालन करते हैं ताकि दुनिया भर के इंजीनियर इन्हें समझ सकें।
एक वाल्व प्रतीक दिखाता है:
- प्रत्येक स्थिति का प्रतिनिधित्व करने वाले बक्से
- तीर प्रवाह पथ दिखा रहे हैं
- टी-चिह्न वाली रेखाएँ अवरुद्ध पथ दिखाती हैं
- बंदरगाहों को चिह्नित करने वाले अक्षर (पी, टी, ए, बी)।
- स्प्रिंग्स और सोलनॉइड के लिए प्रतीक
उदाहरण के लिए, "4/3 वाल्व" का अर्थ है 4 पोर्ट और 3 स्थितियाँ।
सामान्य अनुप्रयोग
निर्माण उपकरण
उत्खननकर्ता बूम, आर्म, बाल्टी और ट्रैक को स्वतंत्र रूप से संचालित करने के लिए कई दिशात्मक नियंत्रण वाल्व का उपयोग करते हैं। ऑपरेटर जॉयस्टिक का उपयोग करते हैं जो सुचारू नियंत्रण के लिए आनुपातिक वाल्वों को सिग्नल भेजते हैं।
उत्पादन
असेंबली लाइनें रोबोटिक आर्म्स, प्रेस और कन्वेयर सिस्टम को नियंत्रित करने के लिए इन वाल्वों का उपयोग करती हैं। सोलनॉइड-संचालित वाल्व सटीक समय के लिए कंप्यूटर कमांड का जवाब देते हैं।
कृषि
आधुनिक ट्रैक्टर हल और हार्वेस्टर जैसे उपकरणों को नियंत्रित करने के लिए आनुपातिक वाल्व ब्लॉक का उपयोग करते हैं। कुछ सिस्टम स्वचालित फ़ील्ड कार्य के लिए जीपीएस के साथ भी एकीकृत होते हैं।
एयरोस्पेस
विमान उड़ान नियंत्रण के लिए अत्यंत विश्वसनीय सर्वो वाल्व का उपयोग करते हैं। इन वाल्वों को विषम परिस्थितियों में भी पूरी तरह से काम करना चाहिए।
शीर्ष निर्माता
बॉश रेक्स्रोथ:उन्नत इलेक्ट्रॉनिक्स और निगरानी क्षमताओं के साथ उच्च गुणवत्ता वाले वाल्वों के लिए जाना जाता है।
पार्कर हैनिफिन:बुनियादी औद्योगिक वाल्वों से लेकर विशेष मोबाइल उपकरण वाल्वों तक की एक विस्तृत श्रृंखला प्रदान करता है।
ईटन (विकर्स):हेवी-ड्यूटी वाल्वों के लिए प्रसिद्ध है जो कठिन परिस्थितियों में लंबे समय तक चलते हैं।
डैनफॉस:मोबाइल हाइड्रोलिक्स और ऊर्जा-कुशल प्रणालियों में विशेषज्ञता।
हाइडैक:कॉम्पैक्ट कार्ट्रिज वाल्व और कस्टम मैनिफोल्ड समाधान के लिए जाना जाता है।
स्थापना एवं रखरखाव
सही वाल्व चुनना
इन कारकों पर विचार करें:
- दबाव और प्रवाह आवश्यकताएँ: आपके सिस्टम की आवश्यकताओं से मेल खाती हैं
- नियंत्रण प्रकार: सरल कार्यों के लिए चालू/बंद, परिवर्तनीय गति के लिए आनुपातिक
- पर्यावरण: अपनी स्थितियों के लिए उपयुक्त सील और कोटिंग्स चुनें
- सुरक्षा: ऐसे केंद्रीय कार्यों का चयन करें जो सुरक्षित संचालन प्रदान करते हों
सामान्य समस्याएँ एवं समाधान
वाल्व काम नहीं करेगा:
- सोलनॉइड वाल्वों पर विद्युत कनेक्शन की जाँच करें
- पायलट-संचालित वाल्वों के लिए पर्याप्त हाइड्रोलिक दबाव सत्यापित करें
- यांत्रिक रुकावटों की तलाश करें
धीमा या अनियमित संचालन:
- गंदे हाइड्रोलिक द्रव को साफ करें या बदलें
- सिस्टम में हवा की जाँच करें
- घिसे हुए वाल्व घटकों का निरीक्षण करें
बाहरी लीक:
- घिसे हुए सील और गैस्केट को बदलें
- बढ़ते सतह की समतलता की जाँच करें
- उचित बोल्ट टॉर्क सत्यापित करें
सर्वोत्तम प्रथाएं
स्थापना:
- स्थापना के दौरान सब कुछ साफ रखें
- उचित गैसकेट और सीलिंग यौगिकों का उपयोग करें
- निर्दिष्ट टॉर्क मान के अनुसार बोल्ट कसें
संचालन:
- बुनियादी कार्य की जांच के लिए कम दबाव से शुरुआत करें
- सिस्टम के तापमान और दबाव की निगरानी करें
- हाइड्रोलिक द्रव को उचित निस्पंदन के साथ साफ रखें
रखरखाव:
- नियमित रूप से वाल्व संचालन का परीक्षण करें
- शेड्यूल के अनुसार हाइड्रोलिक द्रव बदलें
- विस्तृत रखरखाव रिकॉर्ड रखें
भविष्य के रुझान
हाइड्रोलिक वाल्व उद्योग का विकास जारी है:
स्मार्ट वाल्व:नए वाल्वों में सेंसर और इलेक्ट्रॉनिक्स शामिल हैं जो उनकी स्थिति और प्रदर्शन की रिपोर्ट कर सकते हैं। इससे यह अनुमान लगाने में मदद मिलती है कि रखरखाव की आवश्यकता कब होगी।
ऊर्जा दक्षता:निर्माता ऐसे वाल्व विकसित कर रहे हैं जो कम ऊर्जा बर्बाद करते हैं, परिचालन लागत और पर्यावरणीय प्रभाव को कम करने में मदद करते हैं।
एकीकरण:वाल्व अधिक कॉम्पैक्ट हो रहे हैं और अन्य सिस्टम घटकों के साथ एकीकृत हो रहे हैं, जिससे रिसाव बिंदु और स्थापना समय कम हो गया है।
डिजिटल नियंत्रण:अधिक वाल्व डिजिटल नियंत्रण प्रणालियों और इंटरनेट ऑफ थिंग्स (IoT) नेटवर्क के साथ काम करने के लिए डिज़ाइन किए गए हैं।
हाइड्रोलिक दिशात्मक नियंत्रण वाल्व आवश्यक घटक हैं जो आधुनिक मशीनरी को संभव बनाते हैं। सरल ऑन/ऑफ वाल्व से लेकर परिष्कृत सर्वो सिस्टम तक, ये उपकरण विद्युत या यांत्रिक संकेतों को नियंत्रित हाइड्रोलिक पावर में परिवर्तित करते हैं।
यह समझना कि ये वाल्व कैसे काम करते हैं, उनके विभिन्न प्रकार, और उन्हें कैसे चुनना और बनाए रखना है, हाइड्रोलिक सिस्टम के साथ काम करने वाले किसी भी व्यक्ति के लिए महत्वपूर्ण है। जैसे-जैसे प्रौद्योगिकी आगे बढ़ रही है, ये वाल्व अधिक स्मार्ट, अधिक कुशल और डिजिटल नियंत्रण प्रणालियों के साथ अधिक एकीकृत होते जा रहे हैं।
चाहे आप भारी उपकरण चला रहे हों, स्वचालन प्रणाली डिज़ाइन कर रहे हों, या हाइड्रोलिक मशीनरी का रखरखाव कर रहे हों, दिशात्मक नियंत्रण वाल्व का ज्ञान आपको अधिक प्रभावी ढंग से और सुरक्षित रूप से काम करने में मदद करेगा।
अपने अनुप्रयोग के लिए सही वाल्व चुनकर और उसका उचित रखरखाव करके, आप विश्वसनीय संचालन और लंबी सेवा जीवन सुनिश्चित कर सकते हैं। मुख्य बात आपके सिस्टम की आवश्यकताओं को समझना और उन्हें उपयुक्त वाल्व तकनीक से मिलाना है।
याद रखें, जब संदेह हो, तो हाइड्रोलिक सिस्टम विशेषज्ञों या वाल्व निर्माताओं से परामर्श लें। वे आपकी विशिष्ट एप्लिकेशन आवश्यकताओं के लिए विशिष्ट मार्गदर्शन प्रदान कर सकते हैं और इष्टतम सिस्टम प्रदर्शन सुनिश्चित करने में सहायता कर सकते हैं।
