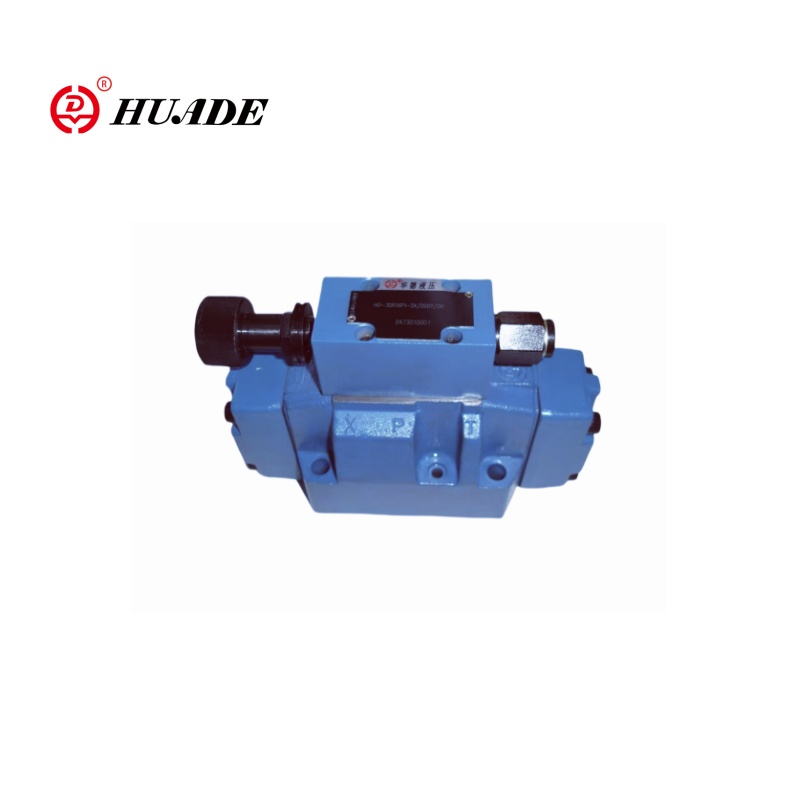

पायलट ने तीन-तरफ़ा आनुपातिक दबाव संचालित किया है जो वाल्व 3DR16P-5X को कम करता है, एक उच्च-प्रदर्शन हाइड्रोलिक नियंत्रण तत्व है। वाल्व 3DR16P-5X को कम करने वाले Huade के आनुपातिक दबाव का उपयोग मुख्य रूप से सिस्टम के दबाव को कम करने और सीमित करने के लिए किया जाता है ताकि यह सुनिश्चित किया जा सके कि हाइड्रोलिक सिस्टम एक स्थिर दबाव स्तर बनाए रख सकता है। 3DR16P-5X, जहां "3DR" वाल्व श्रृंखला को कम करने वाले तीन-तरफ़ा दबाव का प्रतिनिधित्व करता है, "16" आकार का प्रतिनिधित्व करता है, "P" दबाव नियंत्रण का प्रतिनिधित्व करता है, और "5x" एक कॉन्फ़िगरेशन कोड का प्रतिनिधित्व करता है। Huade का 3DR16P-5X आनुपातिक वाल्व Rexroth द्वारा पेश किए गए उसी मॉडल को बदल सकता है।
| सामान्य | ||
| वज़न किलो | 8 | |
| स्थापना स्थिति | वैकल्पिक | |
| परिवेश तापमान सीमा ℃ | -30 से+50 | |
| हाइड्रोलिक | ||
| नाममात्र दबाव बार | 315 | |
| अधिकतम परिचालन दबाव | -पोर्ट पी बार | 315 |
| -पोर्ट एक बार | 250 | |
| - पोर्ट वाई बार | टैंक के लिए अलग और दबाव रहित | |
| दबाव -निर्धारण | -मिनिमेट बार | प्रवाह पर निर्भर करता है |
| -मैक्सिमम बार | 50; 100; 200; 250 | |
| अधिकतम प्रवाह एल/मिनट | 220 | |
| हाइड्रोलिक तरल पदार्थ | खनिज तेल (एचएल, एचएलपी) से डीआईएन 51524 1); VDMA 24568 के लिए फास्ट बायो-डिग्रेडेबल हाइड्रोलिक तरल पदार्थ (देखें 90221 भी देखें); हेटग (बलात्कार बीज का तेल) 1); HEPG (POLYGLYCOLS) 2); हीस (सिंथेटिक एस्टर) 2); अनुरोध पर अन्य हाइड्रोलिक तरल पदार्थ | |
| हाइड्रोलिक द्रव तापमान रेंज ℃ | -30 से +80 (एनबीआर सील) -20 से +80 (एफकेएम सील) | |
| चिपचिपापन रेंज मिमी2/एस | 10 से 800 | |
| अनुमेय अधिकतम। हाइड्रोलिक द्रव के संदूषण की डिग्री- आईएसओ 4406 (सी) के लिए स्वच्छता वर्ग | कक्षा 20/18/15 3 | |
विशेषताएँ:
▶ कम करने के लिए वाल्व (पी से ए) और सीमित (ए से टी) एक प्रणाली
▶ सबप्लेट माउंटिंग के लिए
▶ 4 दबाव रेटिंग
▶ 4 समायोजन तत्व, वैकल्पिक:
● रोटरी नॉब
● हेक्सागोन और सुरक्षात्मक टोपी के साथ आस्तीन
● पैमाने के साथ लॉक करने योग्य रोटरी घुंडी
पैमाने के साथ रोटरी घुंडी
आवेदन पत्र:
वाल्व 3DR16P-5X को कम करने वाला आनुपातिक दबाव हाइड्रोलिक सिस्टम के लिए उपयुक्त है, जिसमें उच्च-सटीक दबाव नियंत्रण की आवश्यकता होती है, जैसे कि इंजेक्शन मोल्डिंग मशीन, निर्माण मशीनरी और उच्च-सटीक निर्माण उपकरण।
टाइप 3 डीआर के प्रेशर कंट्रोल वाल्व पायलट संचालित होते हैं, जो 3-तरफ़ा दबाव सेकेंडरी सर्किट के लिए दबाव राहत समारोह के साथ वाल्व को कम करते हैं। उनका उपयोग सिस्टम के दबाव को कम करने के लिए किया जाता है।

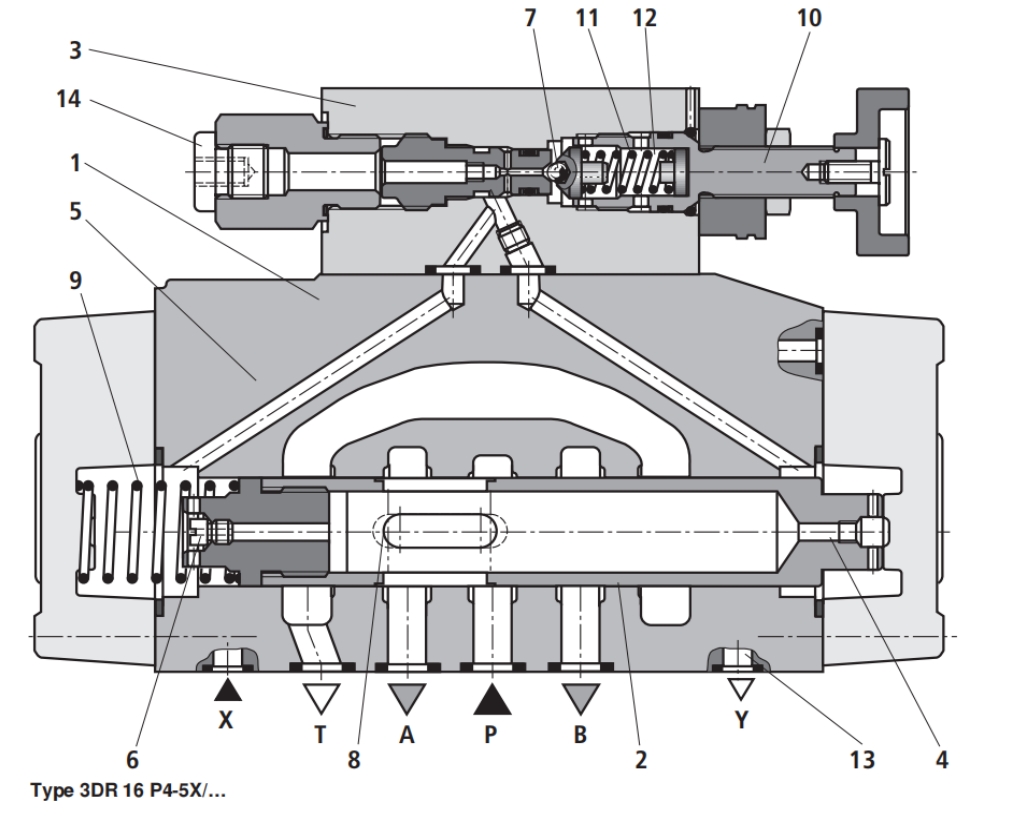

वाल्व को कम करने वाले दबाव में मूल रूप से मुख्य वाल्व (1) नियंत्रण स्पूल (2) और पायलट नियंत्रण वाल्व (3) के साथ दबाव समायोजन तत्व (10) के साथ होता है।
शुरुआती स्थिति में, वाल्व खुला है। हाइड्रोलिक द्रव चैनल पी से चैनल ए तक बिना किसी प्रतिबंध के प्रवाह कर सकता है।
चैनल ए में दबाव संपीड़न वसंत (9) के विपरीत स्पूल क्षेत्र में बोर (4) के माध्यम से लागू होता है। इसी समय, पायलट नियंत्रण वाल्व (3) में नियंत्रण स्पूल (2) और चैनल (5) के माध्यम से चैनल (5) के माध्यम से छिद्र (6) के माध्यम से दबाव (6) के माध्यम से लागू किया जाता है।
संपीड़न वसंत (11) की स्थापना के आधार पर दबाव गेंद (7) और चैनल (5) में ऊपर की ओर बनाता है और खुली स्थिति में नियंत्रण स्पूल (2) रखता है। हाइड्रोलिक द्रव चैनल पी से नियंत्रण स्पूल (2) के माध्यम से चैनल ए तक बहता है जब तक कि चैनल ए में दबाव नहीं बनता है, जो संपीड़न वसंत (11) पर सेट दबाव मूल्य की तुलना में अधिक मूल्य तक पहुंचता है और गेंद (7) को लिफ्ट करता है।
नियंत्रण स्पूल (2) बंद स्थिति में चला जाता है। चैनल ए में दबाव और संपीड़न वसंत (11) पर निर्धारित दबाव मूल्य में आवश्यक कम दबाव तक पहुंच जाता है
संतुलन।
जब चैनल ए में दबाव एक्ट्यूएटर पर काम करने वाली बाहरी ताकतों के कारण आगे बढ़ता है, तो नियंत्रण स्पूल (2) को संपीड़न वसंत (9) के खिलाफ आगे धकेल दिया जाता है। यह नियंत्रण स्पूल (2) पर चैनल टी और चैनल ए वाया नियंत्रण भूमि (8) के बीच एक संबंध खोलता है। टैंक में डिस्चार्ज हाइड्रोलिक द्रव की मात्रा यह सुनिश्चित करती है कि दबाव अब नहीं बढ़ेगा।
पायलट तेल को हमेशा पोर्ट वाई पर पायलट लाइन (13) के माध्यम से स्प्रिंग चैंबर (12) से बाहरी रूप से सूखा दिया जाता है। इसे हमेशा टैंक के लिए शून्य दबाव पर लौटा दिया जाना चाहिए।
प्रेशर गेज पोर्ट (14) चैनल ए में कम दबाव को चेक करने की अनुमति देता है।
पता
p₂ · Aspool = p₃ · Aspool + Fspring
