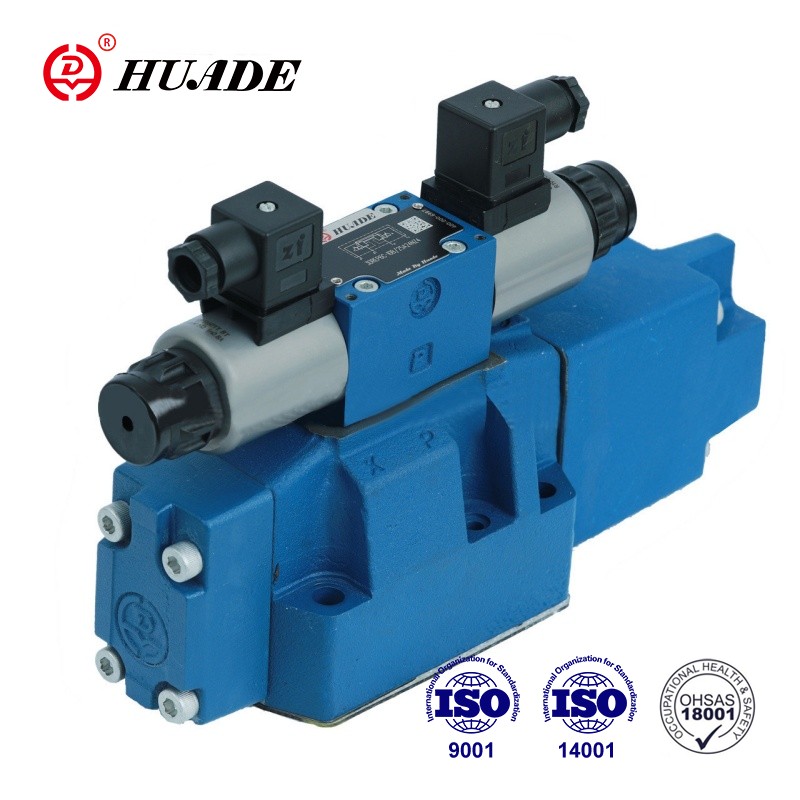

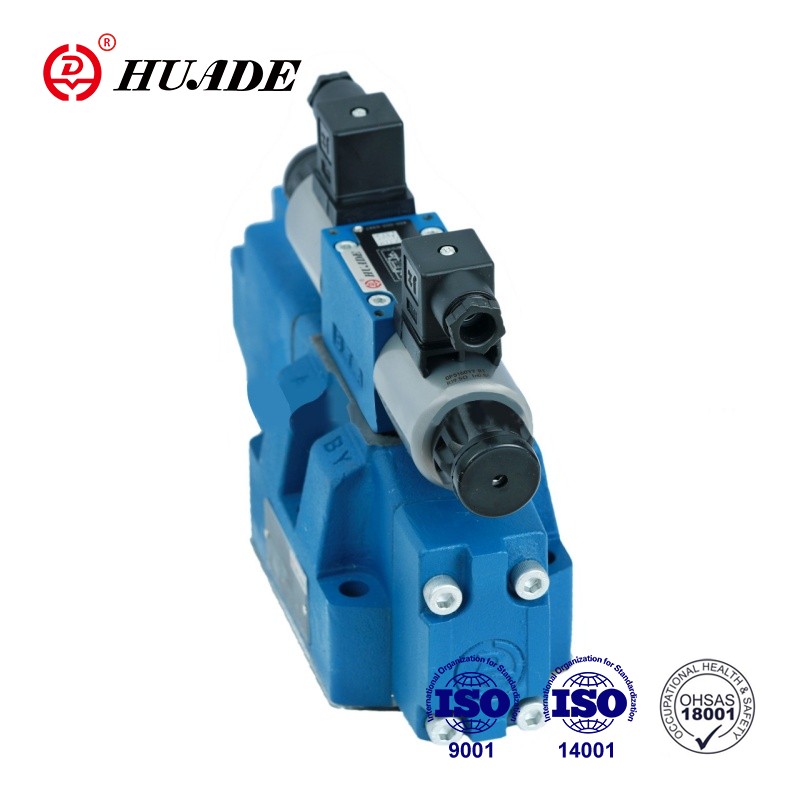

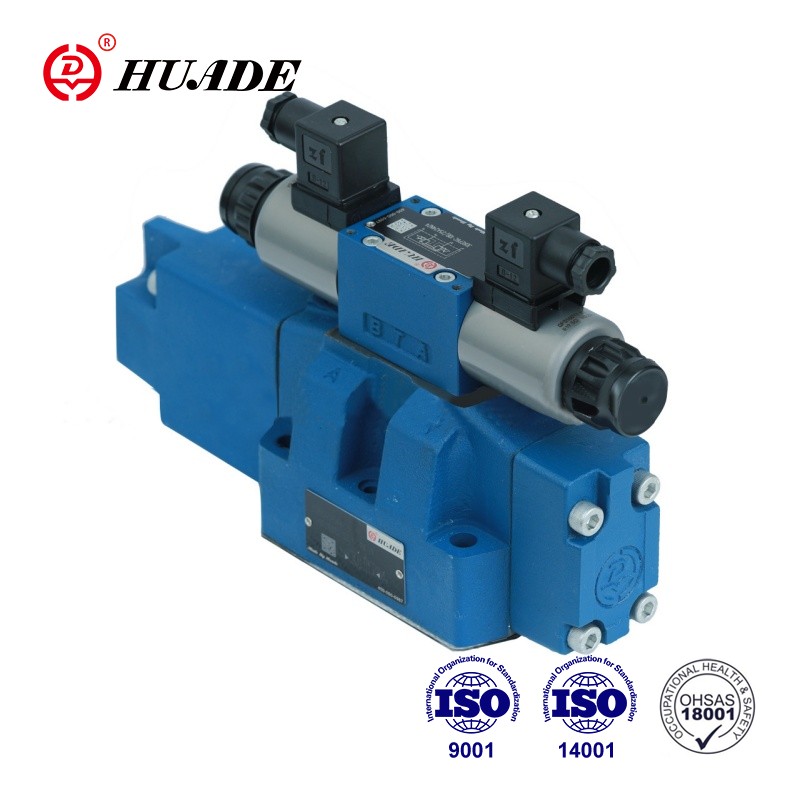

आनुपातिक दिशात्मक वाल्व 4WRZ-7X

HD-4WRZ प्रकार के वाल्व 4-वे वाल्व होते हैं जो आनुपातिक सोलनॉइड के माध्यम से सक्रिय होते हैं। इनका उपयोग प्रवाह की दिशा और दर को नियंत्रित करने के लिए किया जाता है। हुआडे हाइड्रोलिक ने रेक्स्रोथ से उच्च तकनीक पेश की है। वर्षों के स्वतंत्र अनुसंधान और विकास के बाद, हुआडे द्वारा निर्मित आनुपातिक वाल्वों का प्रदर्शन उत्कृष्ट है, जिसकी तुलना शीर्ष स्तरीय ब्रांडों से की जा सकती है।

आनुपातिक आनुपातिक दिशात्मक वाल्व 4WRZ-7X का उत्पाद पैरामीटर

आनुपातिक दिशात्मक वाल्व 4WRZ-7X की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶पायलट द्वारा संचालित आनुपातिक दिशात्मक वाल्व

▶सबप्लेट माउंटिंग के लिए

▶प्रवाह की दिशा और दर का नियंत्रण

▶स्प्रिंग केंद्रित नियंत्रण स्पूल

▶एक ही स्रोत से वाल्व और आनुपातिक नियंत्रण इलेक्ट्रॉनिक्स

आवेदन पत्र:

HD-4WRZ वाल्व का कार्य प्रवाह की दिशा और दर को नियंत्रित करना है।

आनुपातिक दिशात्मक वाल्व 4WRZ-7X का अनुभाग और प्रतीक

वाल्व में मूल रूप से शामिल हैं: पायलट वाल्व ①, मुख्य स्पूल ④, मुख्य वाल्व ⑥, और सेंटरिंग स्प्रिंग ③। डी-एनिजाइज्ड स्थिति में सोलनॉइड बी के साथ नियंत्रण स्पूल ② दाईं ओर चला जाता है। पायलट वाल्व को पायलट तेल की आपूर्ति पोर्ट पी के माध्यम से आंतरिक या पोर्ट एक्स के माध्यम से बाहरी होती है। पायलट तेल पायलट वाल्व ① के माध्यम से दबाव कक्ष में प्रवाहित होता है और विद्युत इनपुट सिग्नल के अनुपात में मुख्य स्पूल ④ को स्थानांतरित करता है। पी से ए और बी से टी तक कनेक्शन प्रगतिशील प्रवाह विशेषताओं के साथ छिद्र प्रकार क्रॉस-सेक्शन के माध्यम से होता है।

डी-एनिजाइज्ड स्थिति में सोलनॉइड ए के साथ मुख्य स्पूल बाईं ओर चला जाता है। पी से बी और ए से टी तक कनेक्शन। सोलनॉइड का डी-एनर्जाइजेशन, नियंत्रण स्पूल और पायलट स्पूल ④ को उनके केंद्र में वापस ले जाया जाता है पद.

आनुपातिक दिशात्मक वाल्व 4WRZ-7X का प्रतीक

पायलट तेल आपूर्ति
