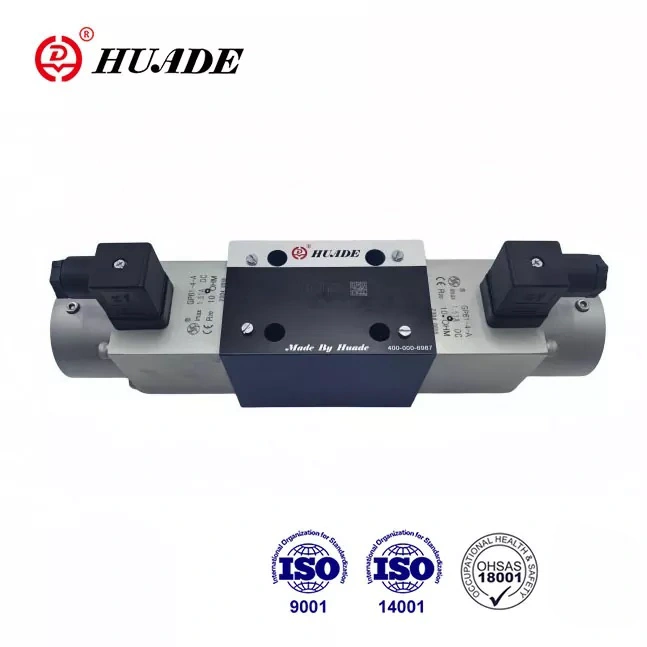

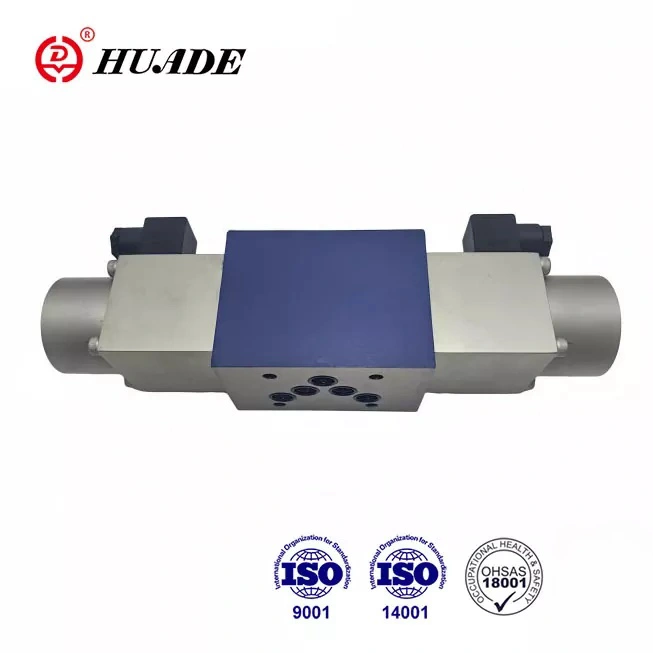

टाइप 4WRA दिशात्मक नियंत्रण वाल्व आनुपातिक सोलनॉइड के माध्यम से सीधे संचालित होते हैं। इनका व्यापक रूप से विभिन्न औद्योगिक हाइड्रोलिक वातावरणों में उपयोग किया जाता है जिनके लिए दिशा और प्रवाह नियंत्रण की आवश्यकता होती है। दो दीर्घकालिक सहयोगों के लिए धन्यवाद, Huade® आनुपातिक दिशात्मक वाल्व प्रदर्शन में रेक्स्रोथ द्वारा पेश किए गए समान उत्पादों से मेल खा सकते हैं। इस उत्पाद की कीमत अपेक्षाकृत कम है.
|
हाइड्रोलिक डेटा |
|||
|
आकार |
6 |
10 |
|
|
परिचालन दबाव (एमपीए) |
पोर्ट ए, बी, पी |
31.5 |
31.5 |
|
पोर्ट टी |
16 |
16 |
|
|
प्रवाह (एल/मिनट) |
43 |
95 |
|
|
संदूषण की डिग्री |
≤20 (अनुशंसा ≤10) |
||
|
हिस्टैरिसीस (%) |
<6 |
<5 |
|
|
पुनरावृत्ति (%) |
<3 |
<2 |
|
|
फ़्रिक्वेंसी प्रतिक्रिया (-3 डीबी, सिग्नल ± 100%) (हर्ट्ज) |
6 |
4 |
|
|
दबाव द्रव |
खनिज तेल (एनबीआर सील के लिए), फॉस्फेट एस्टर (एफपीएम सील के लिए) |
||
|
श्यानता सीमा(मिमी ²/सेकेंड) |
3.8 से 380 |
||
|
दबाव द्रव तापमान रेंज(℃) |
-30 से+80 |
||
|
वजन(किग्रा) |
एक सोलनॉइड वाला वाल्व |
1.75 |
5.9 |
|
दो सोलनॉइड वाला वाल्व |
2.5 |
7.5 |
|
|
विद्युतीय आकड़ा |
|||
|
आकार |
6 |
10 |
|
|
वोल्टेज प्रकार |
प्रत्यक्ष वोल्टेज |
प्रत्यक्ष वोल्टेज |
|
|
नाममात्र वोल्टेज (वी) |
24V |
||
|
प्रति सोलनॉइड अधिकतम धारा (ए) |
1.5 |
||
|
सोलनॉइड कुंडल |
20℃ पर ठंडा मूल्य |
5.4 |
10 |
|
अधिकतम गर्म मूल्य |
8.1 |
15 |
|
|
पर्यावरण का तापमान ℃ |
+50 तक |
||
|
कुंडल तापमान ℃ |
+150 तक |
||
|
DIN 40 050 तक वाल्व का इन्सुलेशन |
आईपी65 |
||
|
एसोसिएटेड एम्पलीफायर (ब्रिज प्रकार का 24 वी रेक्टिफायर) |
VT-3013S30 |
VT-3014S30 |
|
विशेषताएँ:
▶ हाइड्रोलिक तरल पदार्थ की दिशा और मात्रा प्रवाह को नियंत्रित करने के लिए प्रत्यक्ष सक्रिय आनुपातिक वाल्व
▶ सबप्लेट माउंटिंग के लिए
▶ हाइड्रोलिक तरल पदार्थ की दिशा और प्रवाह दोनों के खुले लूप नियंत्रण के लिए
▶ स्प्रिंग केंद्रित नियंत्रण स्पूल
▶ नियंत्रण भूमि पर निम्न दबाव में गिरावट
▶ वाल्व और इलेक्ट्रॉनिक नियंत्रण दोनों एक ही आपूर्तिकर्ता से
आवेदन पत्र:
प्रकार 4WRA दिशात्मक नियंत्रण वाल्व का उपयोग प्रवाह की दिशा और मात्रा को नियंत्रित करने के लिए किया जाता है।
दिशात्मक नियंत्रण वाल्व प्रकार 4WRA में मूल रूप से आवास (1), नियंत्रण स्पूल (3), एक या दो रिटर्न स्प्रिंग्स (2), और इसके अलावा एक या दो आनुपातिक सोलनॉइड (5) शामिल होते हैं।
टाइप 4WRA 6......10B/... और 4WRA 10......10B/...(3-पोजीशन वाल्व)
यदि सोलनॉइड सक्रिय नहीं हैं तो नियंत्रण स्पूल (3) को रिटर्न स्प्रिंग्स (2) के माध्यम से तटस्थ स्थिति में बनाए रखा जाता है। नियंत्रण स्पूल (3) का सक्रियण सीधे आनुपातिक सोलनॉइड (5) के माध्यम से होता है। उदाहरण के लिए, यदि सोलनॉइड 'ए' सक्रिय है, तो यह विद्युत सिग्नल के अनुपात में नियंत्रण स्पूल (3) को दाईं ओर धकेल देगा। फिर कनेक्शन P से B और A से T तक किया जाता है।
इस तरह, नियंत्रण स्पूल(3) प्रवाह के लिए वी-आकार के खांचे को उत्तरोत्तर खोलने का कारण बनता है। जब आनुपातिक सोलनॉइड (5) डी-एनर्जेटिक होता है, तो नियंत्रण स्पूल(3) रिटर्न स्प्रिंग द्वारा केंद्र स्थिति में वापस आ जाता है (2).
आनुपातिक दिशात्मक वाल्व 4WRA की संरचना
टाइप 4WRA ...A...10B और 4WRA ...B...10B (2-पोजीशन वाल्व)
इस वाल्व का कार्य वाल्व प्रकार 4WRA के समान है। लेकिन यह केवल एक के साथ 2-स्थिति दिशात्मक वाल्व है
आनुपातिक सोलनॉइड
टाइप 4WRA नियंत्रण भूमि पर सबप्लेट माउंटिंग, स्प्रिंग सेंटर और कम दबाव ड्रॉप को अपनाता है।
वे अक्सर मशीन, प्रकाश उद्योग, धातु विज्ञान, खदान, अंतरिक्ष उड़ान और अन्य क्षेत्रों में उपयोग किए जाते हैं।
आनुपातिक दिशात्मक वाल्व 4WRA...A... और 4WRA...B... की संरचना
आनुपातिक दिशात्मक वाल्व 4WRA का प्रतीक
