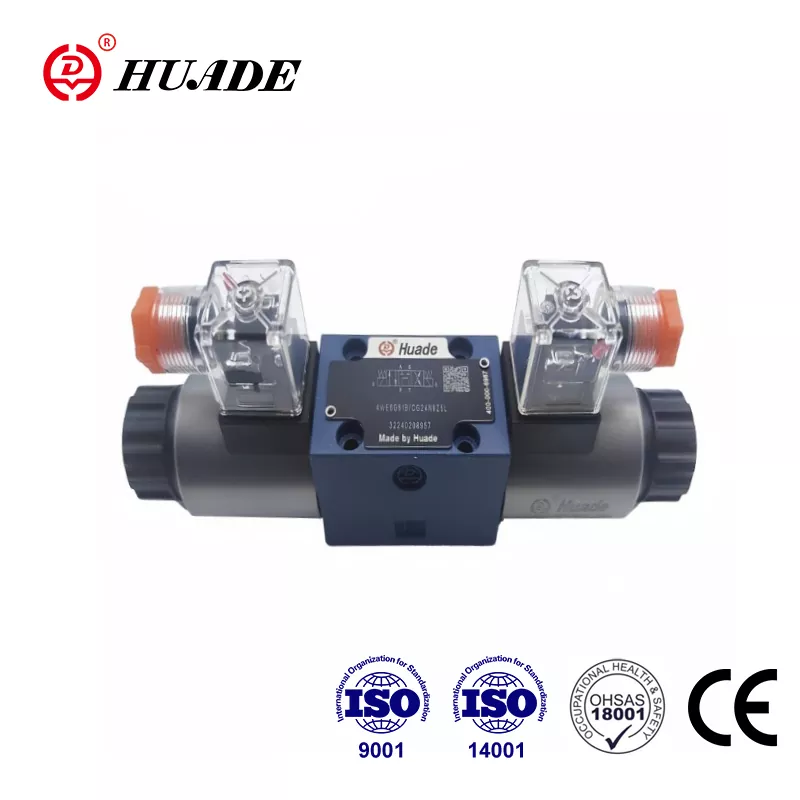

रेक्सरोथ के लिए दिशात्मक नियंत्रण वाल्व WE 4: एक संपूर्ण मार्गदर्शिका

जब लोग "रेक्सरोथ के लिए दिशात्मक नियंत्रण वाल्व WE 4" खोजते हैं, तो वे आमतौर पर औद्योगिक मशीनरी में सबसे आम हाइड्रोलिक घटकों में से एक को देख रहे होते हैं। हालाँकि नाम थोड़ा भ्रमित करने वाला हो सकता है। अधिकांश लोगों का वास्तव में "WE 4" से मतलब 4-वे फ़ंक्शन वाला रेक्स्रोथ WE 6 श्रृंखला वाल्व है। "4" वाल्व पर चार मुख्य बंदरगाहों को संदर्भित करता है, जबकि "6" आपको आकार पदनाम बताता है, जो उद्योग मानक एनजी6 या सीईटीओपी 3 माउंटिंग पैटर्न से मेल खाता है।

यह अंतर मायने रखता है क्योंकि यदि आप पार्ट्स का ऑर्डर दे रहे हैं या सिस्टम डिज़ाइन कर रहे हैं, तो आपको यह जानना होगा कि आप वास्तव में किसके साथ काम कर रहे हैं। इस श्रेणी में रेक्स्रोथ दिशात्मक नियंत्रण वाल्व दशकों से हाइड्रोलिक सिस्टम में एक वर्कहॉर्स रहा है, और अच्छे कारण हैं कि यह आज भी लोकप्रिय बना हुआ है।

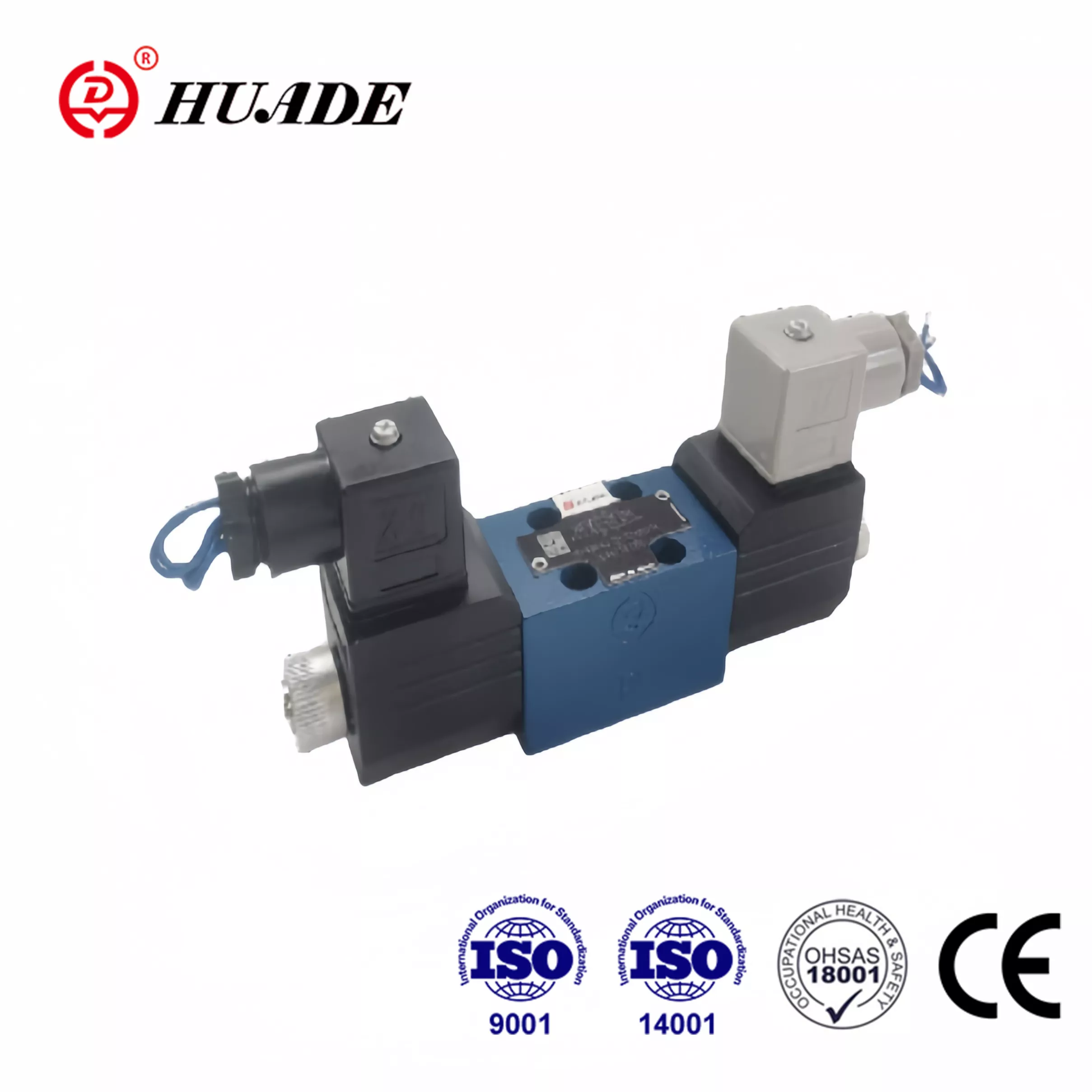

रेक्सरोथ WE 6 वाल्व को क्या खास बनाता है

रेक्स्रोथ WE 6 दिशात्मक नियंत्रण वाल्व हाइड्रोलिक वाल्वों के भीड़ भरे क्षेत्र में खड़ा है क्योंकि यह गंभीर प्रदर्शन को एक कॉम्पैक्ट पैकेज में पैक करता है। जब आप डीसी सोलनॉइड संस्करण का उपयोग कर रहे हों तो यह वाल्व 350 बार तक दबाव, जो लगभग 5,076 पीएसआई है, और प्रवाह दर 80 लीटर प्रति मिनट तक संभाल सकता है। एक एसी सोलनॉइड के लिए, यह घटकर 60 लीटर प्रति मिनट हो जाता है, लेकिन अधिकांश औद्योगिक अनुप्रयोगों के लिए यह अभी भी काफी है।

वाल्व प्रत्यक्ष-अभिनय वेट-पिन सोलनॉइड डिज़ाइन का उपयोग करता है। बहुत अधिक तकनीकी हुए बिना, इसका मतलब है कि विद्युत चुम्बकीय कुंडल हाइड्रोलिक तेल में बैठता है, जो इसे ठंडा करने में मदद करता है और इसे शांत बनाता है। तेल चलने वाले हिस्सों को चिकनाई भी देता है, जिससे वाल्व का जीवन बढ़ जाता है। यह कुछ सस्ते डिज़ाइनों से अलग है जहां सोलनॉइड तेल के बाहर बैठता है और अधिक गर्म होता है।

जो चीज़ वास्तव में इस दिशात्मक नियंत्रण वाल्व को अलग करती है वह यह है कि यह अंतरराष्ट्रीय मानकों को कैसे पूरा करता है। माउंटिंग पैटर्न ISO 4401-03-02-0-05 का अनुसरण करता है, जो अमेरिकी NFPA D03 मानक के समान है। इस मानकीकरण का मतलब है कि आप अपनी माउंटिंग प्लेट या प्लंबिंग को बदले बिना किसी अन्य ब्रांड के एनजी6 वाल्व के लिए रेक्सरोथ वाल्व को स्वैप कर सकते हैं। जब आप पुराने उपकरणों का रख-रखाव कर रहे हों या शीघ्रता से पुर्जे प्राप्त करने का प्रयास कर रहे हों तो यह एक बड़ी बात है।

4-वे फ़ंक्शन को समझना

जब हम 4-तरफा दिशात्मक नियंत्रण वाल्व के बारे में बात करते हैं, तो हम वर्णन कर रहे हैं कि वाल्व हाइड्रोलिक प्रवाह को कैसे नियंत्रित करता है। वाल्व में चार मुख्य पोर्ट होते हैं, जिन्हें आमतौर पर पी, टी, ए और बी लेबल किया जाता है। पोर्ट पी आपके पंप से जुड़ता है और दबावयुक्त हाइड्रोलिक तरल पदार्थ लाता है। पोर्ट टी आपके टैंक से जुड़ता है और यहीं से तरल वापस आता है। पोर्ट ए और बी आपके हाइड्रोलिक सिलेंडर या मोटर से जुड़ते हैं।

रेक्सरोथ WE 6 वाल्व को 4/3 वाल्व के रूप में कॉन्फ़िगर किया जा सकता है, जिसका अर्थ है चार पोर्ट और तीन स्थिति, या चार पोर्ट और दो स्थिति वाला 4/2 वाल्व। तीन-स्थिति संस्करण अधिक सामान्य है क्योंकि यह आपको एक तटस्थ केंद्र स्थिति देता है जहां विद्युत सिग्नल बंद करने पर वाल्व वापस आ जाता है।

अलग-अलग केंद्र स्थितियाँ अलग-अलग काम करती हैं। एक बंद केंद्र, जिसे रेक्सरोथ "सी" स्पूल कहता है, मध्य स्थिति में सभी बंदरगाहों को अवरुद्ध करता है लेकिन ए और बी को टैंक से जोड़ता है। यह तब उपयोगी होता है जब आपको किसी भार को अपनी जगह पर रखने की आवश्यकता होती है। रेक्सरोथ के सिस्टम में "जी" या "टी" के रूप में चिह्नित एक खुला केंद्र, ए और बी को अवरुद्ध करते हुए पंप को सीधे तटस्थ स्थिति में टैंक से जोड़ता है। यह वही है जो आप एक निश्चित विस्थापन गियर पंप के साथ उपयोग करेंगे क्योंकि यह पंप को तब उतारने देता है जब कुछ भी नहीं चल रहा हो।

"ई" स्पूल कॉन्फ़िगरेशन भी लोकप्रिय है। यह पंप को अवरुद्ध करता है लेकिन केंद्र में ए, बी और टी को एक साथ जोड़ता है। और यदि आपको अधिकतम होल्डिंग बल की आवश्यकता है, तो "एच" स्पूल तटस्थ स्थिति में सभी चार बंदरगाहों को पूरी तरह से अवरुद्ध कर देता है। वर्कहोल्डिंग क्लैंप के लिए मशीनिस्ट इसका उपयोग करते हैं क्योंकि क्लैंप सेट होने के बाद वस्तुतः कोई रिसाव नहीं होता है।

रेक्सरोथ वाल्व की तुलना प्रतिस्पर्धा से कैसे की जाती है

एनजी6 दिशात्मक नियंत्रण वाल्व बाजार प्रतिस्पर्धी है, जिसमें पार्कर हैनिफिन और ईटन विकर्स समान उत्पाद पेश करते हैं। सभी तीन प्रमुख ब्रांड ऐसे वाल्व बनाते हैं जो भौतिक रूप से अदला-बदली करते हैं क्योंकि वे समान CETOP 3 मानक का पालन करते हैं। इससे आपका खरीदारी निर्णय प्रदर्शन विवरण, कीमत और आप कितनी तेजी से वाल्व प्राप्त कर सकते हैं, इस पर निर्भर करता है।

रेक्सरोथ WE 6 और विकर्स DG4V-3 दोनों की अधिकतम क्षमता 80 लीटर प्रति मिनट और मुख्य बंदरगाहों पर 350 बार है। पार्कर की D3W श्रृंखला समान D03 पदचिह्न में 150 लीटर प्रति मिनट तक उच्च प्रवाह क्षमता का दावा करती है। यदि आप सीमाओं का उल्लंघन कर रहे हैं तो यह मायने रख सकता है, लेकिन अधिकांश अनुप्रयोगों के लिए, रेक्सरोथ वाल्व भरपूर क्षमता प्रदान करता है।

एक क्षेत्र जहां अंतर दिखाई देता है वह टैंक पोर्ट दबाव रेटिंग में है। रेक्सरोथ वाल्व आमतौर पर कुछ स्पूल प्रकारों के लिए टी पोर्ट पर 160 बार बैक प्रेशर की अनुमति देता है। पार्कर का D3W 210 बार तक जाता है, और विकर्स DG4V-3 उच्च प्रदर्शन संस्करण 207 बार को संभालता है। यदि आपके पास लंबी रिटर्न लाइनें हैं या आपको पीठ के दबाव को प्रबंधित करने की आवश्यकता है, तो यह आपकी पसंद को प्रभावित कर सकता है।

कीमत के हिसाब से, रेक्स्रोथ डायरेक्शनल कंट्रोल वाल्व आमतौर पर एक बुनियादी इकाई के लिए £255 के आसपास चलता है, हालांकि कीमतें कॉन्फ़िगरेशन और जहां आप खरीदते हैं, उसके आधार पर भिन्न होती हैं। आप इन वाल्वों को औद्योगिक वितरकों के माध्यम से, प्रयुक्त या अधिशेष इकाइयों के लिए ईबे पर और आरएस ऑनलाइन जैसे प्रमुख आपूर्तिकर्ताओं के माध्यम से पा सकते हैं।

तरल पदार्थ की सफ़ाई आपकी सोच से ज़्यादा क्यों मायने रखती है?

यहाँ कुछ ऐसा है जो बहुत से लोगों को रेक्स्रोथ WE 6 वाल्व के बारे में आश्चर्यचकित करता है। भले ही इसे मजबूत बनाया गया है और यह 350 बार दबाव को संभाल सकता है, फिर भी यह गंदे हाइड्रोलिक तेल के प्रति आश्चर्यजनक रूप से संवेदनशील है। स्पूल और बोर के बीच सटीक फिट वाल्व को उच्च दबाव पर सील करने देता है, लेकिन वही सख्त निकासी, आमतौर पर 3 और 13 माइक्रोन के बीच, इसका मतलब है कि कण चीजों को जाम कर सकते हैं।

जब संदूषक उस छोटे से अंतराल में प्रवेश करते हैं, तो वे ऐसा निर्माण करते हैं जिसे उद्योग स्पूल स्टिक्शन या सिल्ट लॉक कहता है। स्पूल फंस जाता है और सोलनॉइड सक्रिय होने पर भी नहीं हिलता। यदि आप एसी सोलनॉइड चला रहे हैं, तो यह वास्तव में कॉइल को जला सकता है क्योंकि यह स्पूल चलने के बाद करंट को रोकने के बजाय हाई इनरश करंट मोड में रहता है।

रेक्स्रोथ निर्दिष्ट करता है कि आपके हाइड्रोलिक सिस्टम को ISO 4406 स्वच्छता वर्ग 20/18/15 बनाए रखना चाहिए। यह सिर्फ एक सुझाव नहीं है. अच्छा निस्पंदन और आपके सिस्टम से संदूषण को दूर रखना शायद सबसे महत्वपूर्ण चीज है जो आप अपने दिशात्मक नियंत्रण वाल्वों को विश्वसनीय रूप से काम करने के लिए कर सकते हैं। यह सबसे महंगा वाल्व खरीदने या अपने विद्युत नियंत्रणों की अत्यधिक इंजीनियरिंग करने से कहीं अधिक मायने रखता है।

एक उचित रखरखाव दिनचर्या में दबाव अंतर के आधार पर फिल्टर तत्वों की जांच करना, तेल को ठंडा रखना और यह सुनिश्चित करना शामिल है कि पानी सिस्टम में न जाए। पुरानी हाइड्रोलिक कहावत है कि अपने तेल को "साफ़, ठंडा और सूखा" रखें, और यही वास्तव में लंबे वाल्व जीवन की कुंजी है।

विद्युत कनेक्शन और सुरक्षा

रेक्सरोथ WE 6 वाल्व विभिन्न वोल्टेज विकल्पों के साथ आता है। आप 24 वीडीसी प्राप्त कर सकते हैं, जो मोबाइल उपकरण और नई औद्योगिक मशीनों में आम है। पुरानी औद्योगिक प्रणालियों के लिए 230 VAC और कुछ विशेष अनुप्रयोगों के लिए 110 VDC भी है। एसी और डीसी सोलनॉइड एक ही वाल्व बॉडी पर विनिमेय होते हैं, जो सिस्टम को अपग्रेड करने पर आपको लचीलापन देता है।

जब आप सोलनॉइड वाल्व की बिजली बंद करते हैं, तो यह वोल्टेज स्पाइक उत्पन्न करता है। यह सिर्फ भौतिकी है, लेकिन यदि आप इसे सही तरीके से नहीं संभालते हैं तो यह आपके नियंत्रण इलेक्ट्रॉनिक्स के साथ समस्याएं पैदा कर सकता है। आपको या तो अपने विद्युत पैनल में बाहरी वृद्धि सुरक्षा की आवश्यकता है, या आप ऐसे कनेक्टर के साथ वाल्व का ऑर्डर कर सकते हैं जिसमें अंतर्निहित हस्तक्षेप दमन हो।

वाल्व मैनुअल ओवरराइड विकल्प भी प्रदान करता है। मानक मैनुअल ओवरराइड एक तकनीशियन को बिजली बंद होने पर एक बटन दबाकर स्पूल को स्थानांतरित करने की सुविधा देता है। समस्या निवारण या कमीशनिंग के दौरान यह अमूल्य है। इसमें एक डिटेंट के साथ एक मशरूम बटन विकल्प भी है जो वाल्व को मैन्युअल स्थिति में लॉक कर देता है जब तक कि आप इसे वापस बाहर नहीं खींच लेते।

इस वाल्व का उपयोग कब करना है और कब अन्यत्र देखना है

रेक्सरोथ WE 6 दिशात्मक नियंत्रण वाल्व सरल ऑन-ऑफ नियंत्रण में उत्कृष्टता प्राप्त करता है। यदि आपको विस्तार करने या वापस लेने के लिए हाइड्रोलिक सिलेंडर या चालू करने और रिवर्स करने के लिए मोटर की आवश्यकता है, तो यह वाल्व विश्वसनीय और आर्थिक रूप से काम करता है। यह निर्माण मशीनरी, कृषि उपकरण, मशीन टूल्स और सामान्य औद्योगिक हाइड्रोलिक्स में मानक उपकरण है।

यह वाल्व जो नहीं करता वह आनुपातिक नियंत्रण है। आप एक साधारण दिशात्मक नियंत्रण वाल्व के साथ प्रवाह दर को अलग-अलग नहीं कर सकते हैं या अपने एक्चुएटर की गति को सुचारू रूप से नियंत्रित नहीं कर सकते हैं। यदि आपको इसकी आवश्यकता है, तो आप इसके बजाय रेक्सरोथ की 4WRA या 4WREE आनुपातिक वाल्व श्रृंखला देख रहे हैं। उन वाल्वों में आनुपातिक सोलनॉइड, इलेक्ट्रॉनिक फीडबैक और स्थिति सेंसर होते हैं जो आपको एनालॉग सिग्नल के आधार पर स्पूल स्थिति को लगातार नियंत्रित करने देते हैं।

लागत में अंतर महत्वपूर्ण है. एक आनुपातिक दिशात्मक वाल्व $2,000 से अधिक चल सकता है, जबकि बुनियादी WE 6 दिशात्मक नियंत्रण वाल्व की लागत इसका एक अंश है। उन अनुप्रयोगों के लिए जिन्हें केवल अलग-अलग स्थिति की आवश्यकता होती है, आनुपातिक नियंत्रण पर अतिरिक्त पैसा खर्च करने का कोई मतलब नहीं है। सरल वाल्व अधिक विश्वसनीय है, रखरखाव में आसान है, और वही करता है जो आपको चाहिए।

खतरनाक स्थानों के लिए, रेक्सरोथ Ex ib IIC T6 रेटिंग के साथ WE 6 वाल्व के विस्फोट-प्रूफ संस्करण प्रदान करता है। इन्हें आप रासायनिक संयंत्रों या तेल रिफाइनरियों में उपयोग करेंगे जहां विस्फोटक वातावरण का खतरा होता है। वाल्व का निर्माण समान है, लेकिन विद्युत घटक आंतरिक सुरक्षा मानकों को पूरा करते हैं।

स्थापना और सिस्टम डिज़ाइन संबंधी विचार

रेक्सरोथ दिशात्मक नियंत्रण वाल्व को सही ढंग से स्थापित करने से इसके प्रदर्शन में बड़ा अंतर आता है। वाल्व एक सबप्लेट पर लगा होता है जो आपके मैनिफोल्ड या हाइड्रोलिक ब्लॉक से जुड़ जाता है। सबप्लेट में पोर्टेड मार्ग हैं जो आपकी पाइपलाइन से जुड़ते हैं। सुनिश्चित करें कि आप CETOP 3 सबप्लेट का उपयोग कर रहे हैं जो वाल्व के पोर्ट पैटर्न से मेल खाता है।

आप वाल्व को किसी भी ओरिएंटेशन में माउंट कर सकते हैं, लेकिन आपको गर्मी अपव्यय के बारे में सोचने की ज़रूरत है। सबप्लेट में कम से कम 36.2 W/mK की तापीय चालकता होनी चाहिए, और यदि आप एक ही मैनिफोल्ड पर कई वाल्व लगा रहे हैं, तो केंद्रों के बीच कम से कम 55 मिमी रखें। सोलनॉइड कॉइल्स 90 डिग्री तक घूम सकती हैं, जो तब मदद करती है जब आप तंग जगहों पर काम कर रहे हों या विद्युत कनेक्शन को एक निश्चित तरीके से उन्मुख करने की आवश्यकता हो।

एक बात जिस पर ध्यान देना चाहिए वह है प्रवाह सीमा। भले ही वाल्व को 80 लीटर प्रति मिनट के लिए रेट किया गया है, यदि आपके सिस्टम की स्थिति ट्रांसिएंट या स्विचिंग के दौरान प्रवाह को अधिक बढ़ा सकती है, तो आपको दबाव लाइन में एक कार्ट्रिज थ्रॉटल स्थापित करने की आवश्यकता है। इसके बिना, जब आप वाल्व की क्षमता सीमा के करीब काम कर रहे होते हैं तो आप स्पूल दोलन या अनियमित व्यवहार का जोखिम उठाते हैं।

टैंक पोर्ट दबाव सीमा एक अन्य डिज़ाइन विचार है। "ए" या "बी" चिह्नित स्पूल प्रकारों के लिए, यदि आप दबाव चला रहे हैं जो टैंक पोर्ट को 160 बार से अधिक धकेल सकता है, तो आपको उस पोर्ट को रिटर्न लाइन के बजाय ड्रेन लाइन के रूप में मानने की आवश्यकता है। या तो इसे न्यूनतम बैक प्रेशर के साथ टैंक में अलग से रूट करें, या उच्च टैंक पोर्ट रेटिंग वाला एक अलग वाल्व चुनें।

सामान्य समस्याओं का निवारण

जब रेक्सरोथ दिशात्मक नियंत्रण वाल्व वाला हाइड्रोलिक सिस्टम सही से काम नहीं कर रहा है, तो यह पता लगाने का एक तार्किक तरीका है कि क्या गलत है। मैन्युअल ओवरराइड से प्रारंभ करें. यदि आप स्पूल को मैन्युअल रूप से हिला सकते हैं और एक्चुएटर काम करता है, तो आपकी समस्या विद्युत है। अपनी बिजली आपूर्ति, वायरिंग कनेक्शन और नियंत्रण सिग्नल की जाँच करें। यदि मैनुअल ओवरराइड भी स्पूल को नहीं हिलाता है, तो आपको एक यांत्रिक समस्या है।

यांत्रिक समस्याएँ आमतौर पर संदूषण या क्षति के कारण आती हैं। यदि वाल्व गंदे तेल में चल रहा है, तो स्पूल फंस सकता है। आप कभी-कभी वाल्व बॉडी पर हल्के से टैप करते हुए मैन्युअल ओवरराइड को साइकिल चलाकर इसे मुक्त कर सकते हैं, लेकिन यदि संदूषण गंभीर है, तो आपको वाल्व को अलग करना और साफ करना होगा या इसे बदलना होगा।

विद्युत विफलताएं अक्सर जले हुए सोलनॉइड कॉइल के रूप में दिखाई देती हैं। यदि आप कॉइल टर्मिनलों पर अनंत प्रतिरोध मापते हैं, तो कॉइल खुला है और प्रतिस्थापन की आवश्यकता है। कम प्रतिरोध शॉर्ट का संकेत दे सकता है। सामान्य डीसी कॉइल आमतौर पर वोल्टेज रेटिंग के आधार पर 10 से 50 ओम के बीच पढ़ते हैं। एसी कॉइल्स की रीडिंग कम होती है, अक्सर 3 से 8 ओम के आसपास।

पुराने वाल्वों में रिसाव एक और आम समस्या है। सील जो तेल को बाहरी रूप से लीक होने से बचाती है और सील जो स्पूल के पीछे आंतरिक रिसाव को रोकती है, दोनों समय के साथ खराब हो जाती हैं। बाहरी रिसाव स्पष्ट हैं, लेकिन आंतरिक रिसाव बहते हुए एक्चुएटर्स या धारण बल के नुकसान के रूप में दिखाई देता है। सील किट को बदलने से आमतौर पर यह ठीक हो जाता है, और रेक्सरोथ अपने रखरखाव दस्तावेज़ में विस्तृत पुनर्निर्माण निर्देश प्रदान करता है।

हाइड्रोलिक नियंत्रण की बड़ी तस्वीर

रेक्सरोथ WE 6 दिशात्मक नियंत्रण वाल्व एक परिपक्व तकनीक का प्रतिनिधित्व करता है जो दशकों के औद्योगिक उपयोग में खुद को साबित कर चुका है। यह आधुनिक मानकों के अनुसार आकर्षक या उच्च तकनीक नहीं है, लेकिन विश्वसनीय हाइड्रोलिक नियंत्रण के लिए यह वही है जो आप चाहते हैं। वाल्व एक काम अच्छी तरह से करता है, इसे गुणवत्ता मानक के अनुसार बनाया गया है, और यह उद्योग परंपराओं का पालन करता है जिससे इसके साथ काम करना आसान हो जाता है।

उन प्रणालियों के लिए जिन्हें 80 लीटर प्रति मिनट से अधिक की आवश्यकता होती है, रेक्सरोथ पायलट-संचालित वाल्वों की WEH श्रृंखला प्रदान करता है। ये बहुत बड़े मुख्य स्पूल को नियंत्रित करने के लिए पायलट चरण के रूप में एक छोटे WE 6-प्रकार के वाल्व का उपयोग करते हैं। WEH श्रृंखला NG32 आकार तक पहुंचती है और प्रति मिनट 1,000 लीटर से अधिक संभाल सकती है। तथ्य यह है कि ये बड़े वाल्व भी पायलट चरण के रूप में WE 6 डिज़ाइन पर निर्भर करते हैं, यह दर्शाता है कि यह वाल्व आर्किटेक्चर हाइड्रोलिक नियंत्रण के लिए कितना मौलिक है।

जब आप किसी नई प्रणाली के लिए दिशात्मक नियंत्रण वाल्व निर्दिष्ट कर रहे हों या मौजूदा उपकरणों में से किसी एक को बदल रहे हों, तो रेक्सरोथ WE 6 श्रृंखला गंभीरता से विचार करने योग्य है। जब आप अपने हाइड्रोलिक सिस्टम को ठीक से बनाए रखते हैं तो यह उच्च दबाव क्षमता, अच्छी प्रवाह रेटिंग और सिद्ध विश्वसनीयता प्रदान करता है। मानकीकृत माउंटिंग का मतलब है कि आप एक आपूर्तिकर्ता में बंद नहीं हैं, लेकिन रेक्सरोथ की इंजीनियरिंग गुणवत्ता और समर्थन उन्हें इस महत्वपूर्ण घटक के लिए एक ठोस विकल्प बनाता है।

यह समझना कि "WE 4" का वास्तव में क्या मतलब है, प्रदर्शन सीमाओं को जानना, और इसकी सराहना करना कि द्रव की सफाई इतनी महत्वपूर्ण क्यों है, आपको इन वाल्वों से अधिकतम लाभ उठाने में मदद मिलेगी। चाहे आप मोबाइल उपकरणों का एक बेड़ा बनाए रख रहे हों, एक नई औद्योगिक मशीन डिजाइन कर रहे हों, या एक हाइड्रोलिक सिस्टम की समस्या का निवारण कर रहे हों जो ठीक से काम नहीं कर रहा हो, रेक्सरोथ दिशात्मक नियंत्रण वाल्व हाइड्रोलिक नियंत्रण आवश्यकताओं के लिए एक व्यावहारिक और प्रभावी समाधान बना हुआ है।
