बॉश रेक्सरोथ एम-एसआर कार्ट्रिज वाल्व: एक व्यावहारिक गाइड

हाइड्रोलिक सिस्टम के साथ काम करते समय, सुरक्षा और दक्षता के लिए प्रवाह दिशा को नियंत्रित करना आवश्यक है। बॉश रेक्सरोथ एम-एसआर कार्ट्रिज वाल्व एक विश्वसनीय चेक वाल्व के रूप में कार्य करता है जो विपरीत प्रवाह को पूरी तरह से अवरुद्ध करते हुए द्रव को एक दिशा में प्रवाहित करने की अनुमति देता है। यह घटक अपने कॉम्पैक्ट डिजाइन और रिसाव-मुक्त प्रदर्शन के कारण औद्योगिक हाइड्रोलिक अनुप्रयोगों में एक मानक विकल्प बन गया है।

एम-एसआर कार्ट्रिज वाल्व क्या है?

एम-एसआर कार्ट्रिज वाल्व एक स्क्रू-इन प्रकार का हाइड्रोलिक चेक वाल्व है, जो हाइड्रोलिक तकनीक में अग्रणी कंपनियों में से एक बॉश रेक्सरोथ द्वारा निर्मित है। यह कार्ट्रिज वाल्व एम-एसआर 1X श्रृंखला से संबंधित है और द्रव प्रवाह को नियंत्रित करने के लिए एक पॉपपेट डिज़ाइन का उपयोग करता है। वाल्व सीधे मैनिफोल्ड ब्लॉक में फिट हो जाता है, जो पारंपरिक लाइन-माउंटेड वाल्व की तुलना में जगह बचाता है।

बुनियादी ऑपरेशन सीधा है. जब हाइड्रोलिक द्रव पर्याप्त दबाव के साथ वाल्व के खिलाफ आगे की दिशा में धक्का देता है, तो पॉपपेट खुल जाता है और प्रवाह की अनुमति देता है। जब विपरीत दिशा से दबाव आता है, तो पॉपपेट अपनी सीट को कसकर सील कर देता है, जिससे किसी भी प्रकार का बैकफ़्लो रुक जाता है। यह धातु-से-धातु सीलिंग एक लीक-टाइट क्लोजर बनाती है जो समय के साथ गिरावट के बिना सिस्टम दबाव बनाए रखती है।

कार्ट्रिज वाल्व एम-एसआर दो इंस्टॉलेशन प्रकारों में आता है: 90-डिग्री प्रवाह पथों के लिए केई कोण वाल्व और सीधे प्रवाह पथों के लिए केडी इनलाइन वाल्व। यह लचीलापन इंजीनियरों को कॉम्पैक्ट हाइड्रोलिक सर्किट डिजाइन करने में मदद करता है जो सीमित स्थान में फिट होते हैं।

तकनीकी विशिष्टताएँ और आकार सीमा

एम-एसआर कार्ट्रिज वाल्व सात नाममात्र आकारों में उपलब्ध है, जिन्हें एनजी 6 से एनजी 30 के रूप में नामित किया गया है। प्रत्येक आकार अनुप्रयोग आवश्यकताओं के आधार पर विभिन्न प्रवाह दर और दबाव स्तर को संभालता है।

छोटी प्रणालियों के लिए, एनजी 6 कार्ट्रिज वाल्व एम-एसआर हैंडल 6 लीटर प्रति मिनट तक प्रवाहित होता है और 420 बार तक के दबाव पर काम करता है। जैसे-जैसे आकार बढ़ता है, प्रवाह क्षमता काफी बढ़ जाती है। एनजी 10 संस्करण 50 लीटर प्रति मिनट का प्रबंधन करता है, जबकि एनजी 15 प्रति मिनट 120 लीटर का प्रबंधन कर सकता है। सबसे बड़ा मानक आकार, एनजी 30, 400 लीटर प्रति मिनट तक प्रवाह को समायोजित करता है, हालांकि इसकी अधिकतम दबाव रेटिंग 250 बार तक गिर जाती है।

क्रैकिंग दबाव, जो वाल्व खोलने के लिए आवश्यक न्यूनतम दबाव है, अनिवार्य रूप से शून्य (स्प्रिंगलेस संस्करणों के लिए) से लेकर 5 बार तक होता है। अधिकांश एप्लिकेशन मानक 0.5 बार स्प्रिंग का उपयोग करते हैं, जो आगे प्रवाह शुरू होने पर आसानी से खुलने पर विश्वसनीय सीलिंग प्रदान करता है। 1.5 बार या 3 बार जैसे उच्च क्रैकिंग दबाव उन प्रणालियों के लिए उपलब्ध हैं जिन्हें मजबूत रिवर्स सीलिंग बल की आवश्यकता होती है।

ऑपरेटिंग तापमान सीमा सील सामग्री पर निर्भर करती है। मानक एनबीआर सील नकारात्मक 30 डिग्री सेल्सियस से सकारात्मक 80 डिग्री सेल्सियस तक काम करती है। उच्च तापमान या रासायनिक प्रतिरोधी अनुप्रयोगों के लिए, एफकेएम सील ठंडे तापमान सीमा को थोड़ा कम करते हुए ऊपरी सीमा का विस्तार करते हैं।

कार्ट्रिज वाल्व एम-एसआर खनिज तेल, बायोडिग्रेडेबल तरल पदार्थ और आग प्रतिरोधी विकल्पों सहित विभिन्न हाइड्रोलिक तरल पदार्थों के साथ काम करता है। पानी आधारित तरल पदार्थों का उपयोग करते समय, सील की दीर्घायु बनाए रखने के लिए ऑपरेटिंग तापमान 60 डिग्री सेल्सियस से नीचे रहना चाहिए।

स्थापना आवश्यकताएँ और माउंटिंग विवरण

एम-एसआर कार्ट्रिज वाल्व को स्थापित करने के लिए कई आयामी और सतह विशिष्टताओं पर ध्यान देने की आवश्यकता होती है। वाल्व बॉडी की लंबाई आकार के अनुसार भिन्न होती है, एनजी 6 के लिए 33.3 मिलीमीटर से लेकर एनजी 30 के लिए 83.3 मिलीमीटर तक, 0.1 मिलीमीटर की नकारात्मक सहनशीलता के साथ। इंस्टॉलेशन कैविटी ZN 10001 मानक का पालन करती है, जो उचित रूप से डिज़ाइन किए गए मैनिफोल्ड ब्लॉकों के साथ संगतता सुनिश्चित करती है।

प्रत्येक आकार को गुहा को सील करने के लिए एक विशिष्ट थ्रेडेड प्लग की आवश्यकता होती है। उदाहरण के लिए, एनजी 10 कार्ट्रिज वाल्व एम-एसआर भाग संख्या आर913011603 का उपयोग करता है, जिसमें 18 मिलीमीटर व्यास वाला बोर और जी 1/2 पाइप धागा होता है। एनजी 20 संस्करण 30 मिलीमीटर बोर और जी 1 थ्रेड के साथ एक बड़े प्लग का उपयोग करता है। गैलिंग को रोकने और उचित सीलिंग सुनिश्चित करने के लिए इन प्लगों को इंस्टॉलेशन से पहले हल्का तेल लगाया जाना चाहिए।

विश्वसनीय संचालन के लिए सतह की फिनिश मायने रखती है। सीलिंग सतहों का खुरदरापन मान Rz 8 और Rz 16 के बीच होना चाहिए। वाल्व किसी भी अभिविन्यास में लगाया जा सकता है, हालांकि सर्किट में हवा की जेब से बचने से गुहिकायन और शोर को रोकने में मदद मिलती है।

350 बार से ऊपर उच्च दबाव वाले अनुप्रयोगों के लिए, प्लग थ्रेड्स पर लोक्टाइट 243 थ्रेड लॉकर लगाने से कंपन से ढीलापन के खिलाफ सुरक्षा मिलती है। उचित टॉर्क मूल्यों के साथ सही ढंग से स्थापित होने पर कार्ट्रिज वाल्व एम-एसआर अपनी रेटेड दबाव क्षमता बनाए रखता है।

प्रदर्शन विशेषताएँ और प्रवाह वक्र

यह समझने से कि एम-एसआर कार्ट्रिज वाल्व विभिन्न परिस्थितियों में कैसे व्यवहार करता है, इंजीनियरों को सही आकार और स्प्रिंग का चयन करने में मदद मिलती है। प्रवाह दर और दबाव ड्रॉप के बीच संबंध एक गैर-रेखीय वक्र का अनुसरण करता है जो वाल्व आकार और क्रैकिंग दबाव सेटिंग के अनुसार भिन्न होता है।

उदाहरण के तौर पर एनजी 15 कार्ट्रिज वाल्व एम-एसआर को लेते हुए, जब 0.5 बार स्प्रिंग के साथ 100 लीटर प्रति मिनट प्रवाहित होता है, तो वाल्व पर दबाव ड्रॉप लगभग 0.8 बार मापता है। जैसे-जैसे प्रवाह बढ़ता है, वाल्व खुलने के माध्यम से बढ़े हुए वेग के कारण दबाव में गिरावट अधिक तेजी से बढ़ती है। 120 लीटर प्रति मिनट पर, दबाव ड्रॉप लगभग 1.2 बार तक पहुँच जाता है।

एनजी 30 जैसे बड़े वाल्वों के लिए, बड़े प्रवाह क्षेत्र के कारण समतुल्य प्रवाह दरों पर दबाव ड्रॉप कम रहता है। 400 लीटर प्रति मिनट पर, एनजी 30 कार्ट्रिज वाल्व एम-एसआर 10 बार के आसपास दबाव में गिरावट दिखाता है, जो अधिकांश उच्च-प्रवाह सर्किट में स्वीकार्य है।

ये प्रदर्शन वक्र 40 डिग्री सेल्सियस पर एचएलपी 46 हाइड्रोलिक तेल के उपयोग को मानते हैं। चिपचिपाहट परिवर्तन दबाव ड्रॉप को प्रभावित करते हैं, साथ ही गाढ़े तरल पदार्थ उच्च प्रतिरोध पैदा करते हैं। वाल्व 2.8 से 500 वर्ग मिलीमीटर प्रति सेकंड तक चिपचिपाहट को संभालता है, हालांकि विशिष्ट अनुप्रयोगों के लिए विशिष्ट सीमा के बाहर प्रदर्शन को सत्यापित किया जाना चाहिए।

रिवर्स सीलिंग का प्रदर्शन अनिवार्य रूप से उत्तम है। जब दबाव समापन दिशा के विरुद्ध कार्य करता है, तो पॉपपेट मजबूती से बैठ जाता है और रिसाव को रोकता है। यह लीक-टाइट विशेषता कार्ट्रिज वाल्व एम-एसआर को सिलेंडर में दबाव बनाए रखने या पंप सर्किट में रिवर्स प्रवाह को रोकने के लिए उपयुक्त बनाती है।

सामान्य अनुप्रयोग और उपयोग के मामले

एम-एसआर कार्ट्रिज वाल्व का उपयोग कई उद्योगों में किया जाता है जहां विश्वसनीय चेक वाल्व फ़ंक्शन की आवश्यकता होती है। ऑटोमोटिव विनिर्माण में, ये वाल्व ट्रांसमिशन टेस्ट स्टैंड और ब्रेक सिस्टम सर्किट की सुरक्षा करते हैं। एक विशिष्ट इंस्टॉलेशन में 200 लीटर प्रति मिनट बहने वाले ट्रांसमिशन टेस्ट सर्किट में एनजी 20 कार्ट्रिज वाल्व एम-एसआर का उपयोग किया जा सकता है, जहां बैकफ्लो को रोकने से सटीक परीक्षण परिणाम सुनिश्चित होते हैं और महंगे उपकरणों की सुरक्षा होती है।

पैकेजिंग मशीनरी सटीक सिलेंडर स्थिति पर निर्भर करती है, और कार्ट्रिज वाल्व एम-एसआर दिशात्मक वाल्व केंद्र होने पर रिवर्स प्रवाह को अवरुद्ध करके लोड बहाव को रोकता है। यह एप्लिकेशन अक्सर सिलेंडर प्रवाह आवश्यकताओं से मेल खाते हुए एनजी 10 या एनजी 15 जैसे छोटे आकार का उपयोग करता है।

चिकित्सा और फार्मास्युटिकल उपकरण संदूषण के जोखिम के बिना स्वच्छ संचालन की मांग करते हैं। एम-एसआर वाल्व का सीलबंद कार्ट्रिज डिज़ाइन बाहरी रिसाव पथों को समाप्त करता है जो दूषित पदार्थों को पेश कर सकते हैं। ये सिस्टम आम तौर पर मध्यम दबाव पर काम करते हैं जहां 420 बार रेटिंग पर्याप्त सुरक्षा मार्जिन प्रदान करती है।

औद्योगिक मशीन टूल्स पंप बाईपास सर्किट और सिलेंडर लोड-होल्डिंग अनुप्रयोगों में कार्ट्रिज वाल्व एम-एसआर का उपयोग करते हैं। कॉम्पैक्ट इंस्टॉलेशन मांग वाले उत्पादन वातावरण में विश्वसनीय प्रदर्शन प्रदान करते हुए पैनल स्थान बचाता है। निर्माण उपकरण और पवन टरबाइन पिच नियंत्रण प्रणालियाँ भी अपनी मजबूत उच्च दबाव क्षमता के लिए इन वाल्वों को शामिल करती हैं।

कार्ट्रिज वाल्व एम-एसआर की बहुमुखी प्रतिभा इसके सरल संचालन और आकार की विस्तृत श्रृंखला से आती है। इंजीनियर अपनी विशिष्ट आवश्यकताओं से मेल खाने के लिए आकार, क्रैकिंग दबाव और सील सामग्री का सटीक संयोजन निर्दिष्ट कर सकते हैं।

रखरखाव संबंधी विचार और सेवा जीवन

एम-एसआर कार्ट्रिज वाल्व का एक फायदा न्यूनतम रखरखाव के साथ इसकी लंबी सेवा जीवन है। बॉश रेक्सरोथ सामान्य परिचालन स्थितियों के तहत खतरनाक विफलता का औसत समय 150 वर्ष बताता है, जो अधिकांश प्रतिष्ठानों के लिए अनिवार्य रूप से रखरखाव-मुक्त संचालन का अनुवाद करता है।

मुख्य सेवा आवश्यकता में उचित तरल पदार्थ की सफाई बनाए रखना शामिल है। सीलिंग सतहों को नुकसान पहुंचाने वाले कण संदूषण को रोकने के लिए वाल्व को 20 माइक्रोमीटर या उससे अधिक महीन निस्पंदन की आवश्यकता होती है। आईएसओ 4406 स्वच्छता स्तर 20/18/15 का पालन विश्वसनीय संचालन और अधिकतम जीवन सुनिश्चित करता है।

कैविटी को सील करने वाले थ्रेडेड प्लग को पहनने वाली वस्तु माना जाता है, हालांकि प्रतिस्थापन की शायद ही कभी आवश्यकता होती है जब तक कि वाल्व को कई बार हटाया और पुनः स्थापित नहीं किया जाता है। प्रारंभिक स्थापना के लिए सूचीबद्ध समान भाग संख्याओं का उपयोग करके प्रतिस्थापन प्लग अलग से उपलब्ध हैं।

उच्च तापमान, आक्रामक तरल पदार्थ या भारी संदूषण वाले कठोर वातावरण में कार्ट्रिज वाल्व एम-एसआर का संचालन करते समय, निरीक्षण अंतराल को मानक धारणा से छोटा किया जाना चाहिए। थ्रेडेड प्लग के आसपास बाहरी रिसाव की निगरानी और समय-समय पर सिस्टम दबाव की जांच करने से विफलता से पहले संभावित समस्याओं को पकड़ने में मदद मिलती है।

सीलबंद कार्ट्रिज डिज़ाइन आंतरिक घटकों को पर्यावरणीय जोखिम से बचाता है, जो उत्कृष्ट विश्वसनीयता रिकॉर्ड में योगदान देता है। बाहरी चेक वाल्वों के विपरीत, जो जंग या शारीरिक क्षति का सामना कर सकते हैं, एम-एसआर वाल्व मैनिफोल्ड ब्लॉक के अंदर सुरक्षित रहता है।

विकल्पों और संगत उत्पादों की तुलना करना

जबकि बॉश रेक्सरोथ एम-एसआर कार्ट्रिज वाल्व उच्च दबाव वाले चेक वाल्व प्रदर्शन के लिए मानक निर्धारित करता है, बाजार में कई विकल्प मौजूद हैं। मतभेदों को समझने से निर्णय लेने और अनुकूलता संबंधी प्रश्न पूछने में मदद मिलती है।

हाइडैक समान स्क्रू-इन माउंटिंग के साथ कारतूस चेक वाल्व की सीएसबीएन श्रृंखला प्रदान करता है लेकिन आमतौर पर 420 बार के बजाय 350 बार रेट किया जाता है। इन वाल्वों की लागत थोड़ी कम होती है जबकि ये उन अनुप्रयोगों में तुलनीय प्रदर्शन प्रदान करते हैं जिन्हें पूर्ण दबाव रेटिंग की आवश्यकता नहीं होती है। पार्कर D1VW श्रृंखला बनाता है, जिसमें उन प्रणालियों के लिए इलेक्ट्रॉनिक निगरानी विकल्प शामिल हैं जिन्हें वाल्व स्थिति पर प्रतिक्रिया की आवश्यकता होती है।

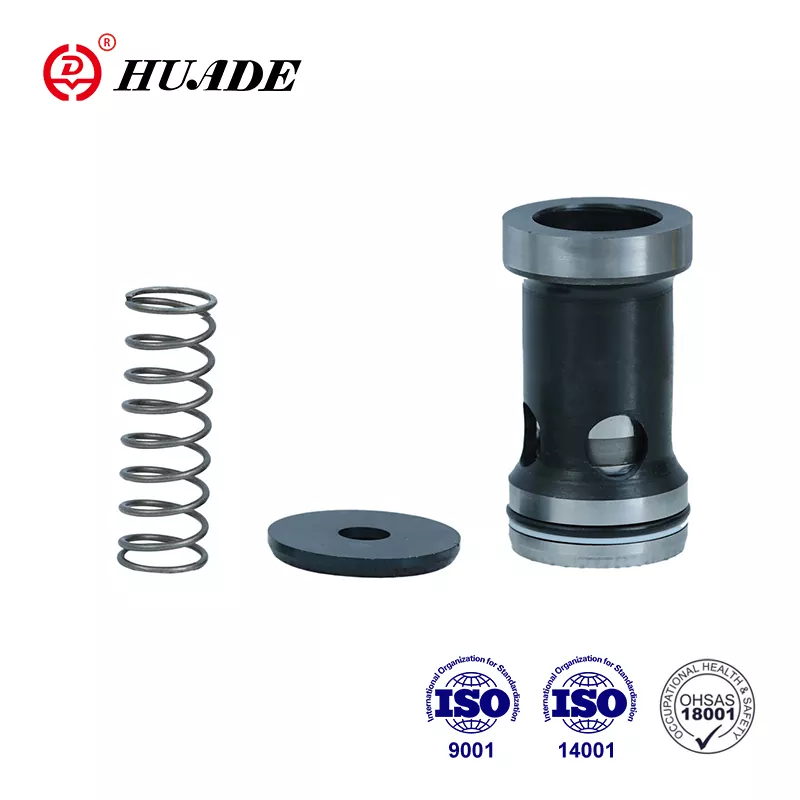

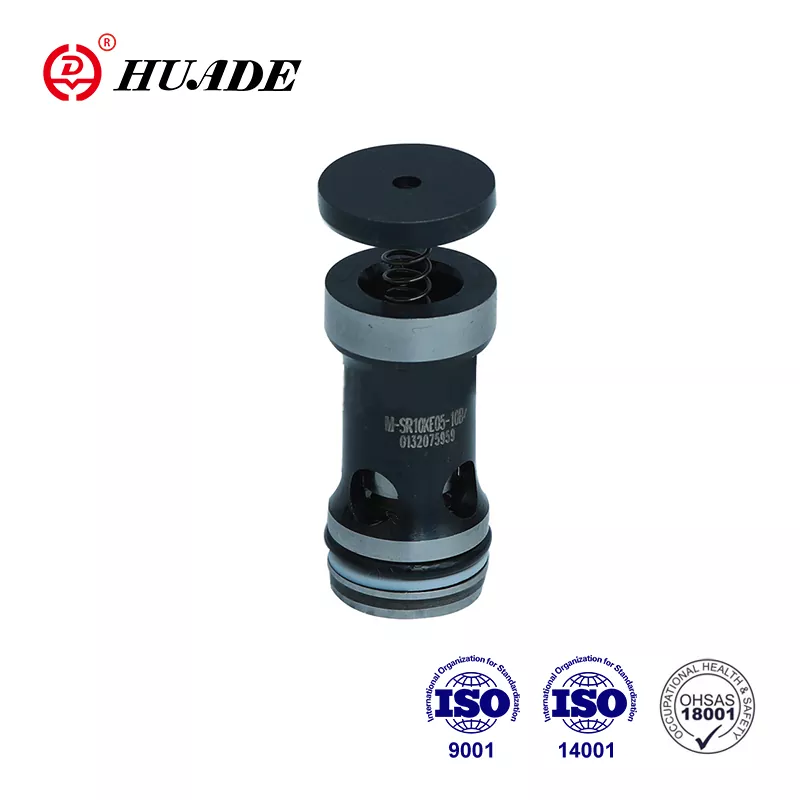

चीन में कई निर्माता एम-एसआर विनिर्देशों के अनुकूल कार्ट्रिज वाल्व का उत्पादन करते हैं। हुआडे और हेंगली जैसी कंपनियां कम कीमत पर आयामी और प्रदर्शन विशेषताओं से मेल खाने वाले वाल्व बनाती हैं। ये विकल्प गैर-महत्वपूर्ण अनुप्रयोगों में या जहां बजट की बाधाएं महत्वपूर्ण हैं, अच्छा काम कर सकते हैं। मुख्य विचार यह सत्यापित करना है कि निर्माता उचित गुणवत्ता नियंत्रण बनाए रखता है और आईएसओ प्रमाणन दस्तावेज प्रदान करता है।

मूल बॉश रेक्सरोथ कार्ट्रिज वाल्व एम-एसआर और संगत विकल्पों के बीच चयन करते समय, एप्लिकेशन की गंभीरता, आवश्यक प्रमाणन स्तर और स्थानीय समर्थन की उपलब्धता पर विचार करें। महत्वपूर्ण प्रणालियाँ जो विफलता बर्दाश्त नहीं कर सकतीं, उन्हें मूल उपकरण का उपयोग करना चाहिए। कम मांग वाले एप्लिकेशन लागत कम करने के लिए संगत उत्पादों को स्वीकार कर सकते हैं।

कहां से खरीदें और कीमत की जानकारी

एम-एसआर कार्ट्रिज वाल्व आपके स्थान और मात्रा की आवश्यकताओं के आधार पर कई चैनलों के माध्यम से उपलब्ध है। बॉश रेक्सरोथ [store.boschrexroth.com](http://store.boschrexroth.com/) पर एक आधिकारिक ऑनलाइन स्टोर संचालित करता है जहां मानक कॉन्फ़िगरेशन एक से तीन दिनों के भीतर भेज दिया जाता है। भाग संख्या एक विशिष्ट प्रारूप का पालन करती है, जैसे 0.5 बार स्प्रिंग वाले एनजी 30 केई कोण वाल्व के लिए R900350797।

BuyRexroth जैसे अधिकृत वितरक कार्ट्रिज वाल्व M-SR को पारदर्शी मूल्य निर्धारण और विश्वव्यापी शिपिंग विकल्प प्रदान करते हैं। ये वितरक आम तौर पर सामान्य आकारों का स्टॉक रखते हैं और सीधे कारखाने से विशेष कॉन्फ़िगरेशन का ऑर्डर दे सकते हैं। मानक भागों के लिए लीड समय आमतौर पर कम होता है, जबकि कस्टम विशिष्टताओं के लिए कई सप्ताहों की आवश्यकता हो सकती है।

मूल्य निर्धारण वाल्व आकार और कॉन्फ़िगरेशन के अनुसार काफी भिन्न होता है। एनजी 6 जैसे छोटे आकार की कीमत आमतौर पर 50 से 80 डॉलर के बीच होती है, जबकि बड़े एनजी 30 वाल्व की कीमत 200 डॉलर या उससे अधिक तक पहुंच सकती है। चीनी निर्माताओं के संगत विकल्पों की कीमत 20 से 40 प्रतिशत कम हो सकती है, हालांकि छोटी परियोजनाओं के लिए न्यूनतम ऑर्डर मात्रा पसंदीदा से अधिक हो सकती है।

एफकेएम सील या गैर-मानक क्रैकिंग दबावों की आवश्यकता वाले विशेष अनुप्रयोगों के लिए, वितरकों या निर्माता से सीधे उद्धरण का अनुरोध करने से अक्सर सर्वोत्तम परिणाम मिलते हैं। तकनीकी सहायता यह पुष्टि करने में मदद कर सकती है कि चयनित कार्ट्रिज वाल्व एम-एसआर कॉन्फ़िगरेशन खरीद से पहले एप्लिकेशन आवश्यकताओं से मेल खाता है।

सिस्टम एकीकरण के लिए डिज़ाइन संबंधी विचार

एम-एसआर कार्ट्रिज वाल्व को हाइड्रोलिक सिस्टम में एकीकृत करने के लिए मैनिफोल्ड डिजाइन और सर्किट लेआउट पर सावधानीपूर्वक ध्यान देने की आवश्यकता होती है। वाल्व एक मानक गुहा में स्थापित होता है जिसे सटीक आयामों के लिए मशीनीकृत किया जाना चाहिए। ZN 10001 मानक का पालन करने वाले मैनिफोल्ड आपूर्तिकर्ताओं के साथ काम करना उचित फिट और प्रदर्शन सुनिश्चित करता है।

कार्ट्रिज वाल्व एम-एसआर के माध्यम से प्रवाह की दिशा सर्किट डिजाइन के अनुरूप होनी चाहिए। वाल्व बॉडी या कैटलॉग प्रतीक पर तीर मुक्त प्रवाह दिशा को इंगित करता है। वाल्व को पीछे की ओर स्थापित करने से सारा प्रवाह अवरुद्ध हो जाएगा, इसलिए असेंबली के दौरान सत्यापन महत्वपूर्ण है। कुछ इंजीनियर इंस्टॉलेशन त्रुटियों को रोकने के लिए प्रवाह दिशा तीरों के साथ मैनिफोल्ड ब्लॉक को चिह्नित करते हैं।

दबाव ड्रॉप की गणना में अपेक्षित प्रवाह दर पर वाल्व की विशेषताओं को ध्यान में रखा जाना चाहिए। जबकि कारतूस वाल्व एम-एसआर के माध्यम से दबाव ड्रॉप आम तौर पर अन्य सर्किट प्रतिबंधों की तुलना में छोटा होता है, उच्च-प्रवाह अनुप्रयोगों को ऊर्जा हानि और गर्मी उत्पादन को कम करने के लिए अगले बड़े आकार का चयन करने से लाभ होता है।

क्रैकिंग दबाव चयन आगे प्रवाह प्रतिरोध और रिवर्स सीलिंग बल दोनों को प्रभावित करता है। जिन अनुप्रयोगों को न्यूनतम आगे प्रतिरोध की आवश्यकता होती है, उन्हें 0.2 बार या यहां तक ​​कि स्प्रिंगलेस संस्करण जैसे कम क्रैकिंग दबाव का उपयोग करना चाहिए। जिन प्रणालियों को अलग-अलग भार के विरुद्ध दबाव बनाए रखना चाहिए, वे उच्च क्रैकिंग दबावों से लाभान्वित होते हैं जो मजबूत सीलिंग प्रदान करते हैं।

डिज़ाइन चरण के दौरान तापमान चक्रण और द्रव अनुकूलता को सत्यापित किया जाना चाहिए। यदि सिस्टम अत्यधिक तापमान देखेगा या विशेष तरल पदार्थों का उपयोग करेगा, तो सील सामग्री अनुकूलता की पुष्टि समय से पहले विफलता को रोकती है। एफकेएम सील विकल्प आक्रामक एडिटिव्स या ऊंचे तापमान वाले अनुप्रयोगों के लिए रासायनिक प्रतिरोध बढ़ाता है।

निष्कर्ष

बॉश रेक्सरोथ एम-एसआर कार्ट्रिज वाल्व उच्च दबाव वाले हाइड्रोलिक सिस्टम के लिए उपयुक्त कॉम्पैक्ट पैकेज में विश्वसनीय चेक वाल्व फ़ंक्शन प्रदान करता है। इसका स्क्रू-इन कार्ट्रिज डिज़ाइन बाहरी रिसाव पथ को समाप्त करते हुए इंस्टॉलेशन को सरल बनाता है। एनजी 6 से एनजी 30 तक के आकार की सीमा छोटे सिलेंडर से बड़े औद्योगिक सर्किट तक प्रवाह आवश्यकताओं को कवर करती है।

सही कार्ट्रिज वाल्व एम-एसआर कॉन्फ़िगरेशन का चयन करने में प्रवाह आवश्यकताओं के लिए वाल्व आकार का मिलान करना, अनुप्रयोग के लिए उचित क्रैकिंग दबाव चुनना और परिचालन स्थितियों के साथ सील संगतता की पुष्टि करना शामिल है। उत्कृष्ट सेवा जीवन और न्यूनतम रखरखाव आवश्यकताएं इस वाल्व को सिस्टम जीवनकाल में एक लागत प्रभावी विकल्प बनाती हैं।

चाहे नया हाइड्रोलिक सर्किट डिजाइन करना हो या मौजूदा घटकों को बदलना हो, एम-एसआर कार्ट्रिज वाल्व की क्षमताओं और स्थापना आवश्यकताओं को समझना सफल कार्यान्वयन सुनिश्चित करने में मदद करता है। व्यापक उपलब्धता और व्यापक अनुप्रयोग इतिहास इस सिद्ध हाइड्रोलिक घटक को निर्दिष्ट करने में विश्वास प्रदान करता है।
