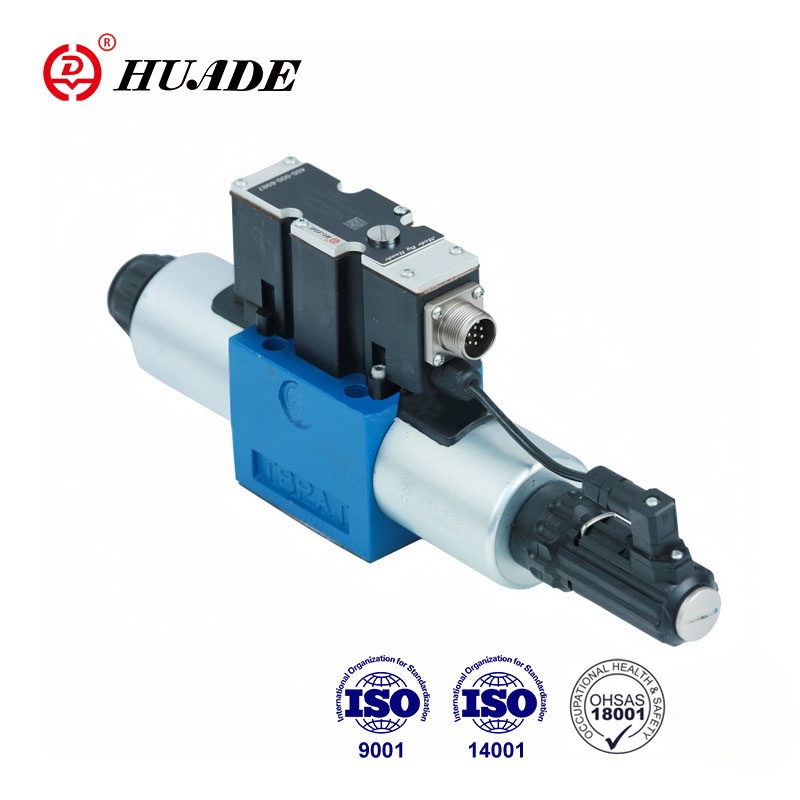

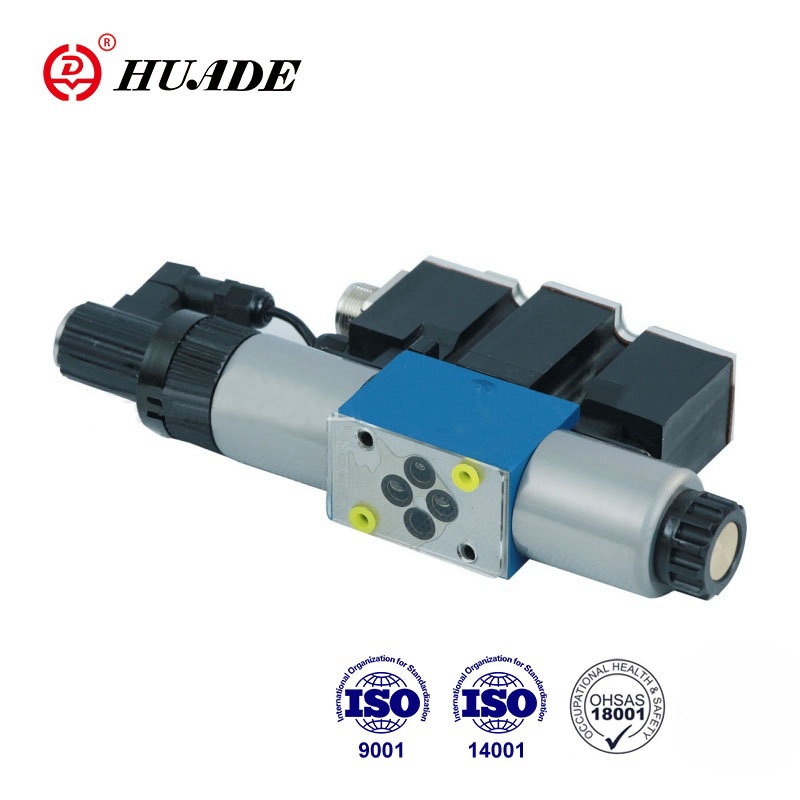

यह 4WREE-2X वाल्व एक प्रत्यक्ष-अभिनय आनुपातिक दिशात्मक वाल्व है जो हाइड्रोलिक द्रव के प्रवाह और प्रवाह दिशा को नियंत्रित करने के लिए आनुपातिक सोलनॉइड द्वारा संचालित होता है। विद्युत चुम्बक का नियंत्रण अंतर्निर्मित एम्पलीफायर के माध्यम से प्राप्त किया जा सकता है। उत्पाद का प्रदर्शन रेक्सरोथ की 4WREE-2X श्रृंखला के अनुकूल है।
| हाइड्रोलिक | |||
| आकार | 6 | 10 | |
| परिचालन दाब | पोर्ट ए、पी、बी | 31.5 | 31.5 |
| पोर्ट टी | 21 | 21 | |
| नाममात्र प्रवाह Qvnom △ P=1MPa(L/min) | 8、16、32 | 25、50、75 | |
| अधिकतम. अनुमेय प्रवाह (एल/मिनट) | 80 | 180 | |
| संदूषण की डिग्री (μm) | ≤20(सिफारिश 10) | ||
| हिस्टैरिसीस(%) | ≤0.1 | ||
| उत्क्रमण अवधि (%) | ≤0.05 | ||
| प्रतिक्रिया संवेदनशीलता (%) | ≤0.05 | ||
| दबाव द्रव | खनिज तेल, फॉस्फेट एस्टर | ||
| श्यानता सीमा mm2/S | 20 से 380 | ||
| परिवेश तापमान सीमा (℃) | 4WRE | -20 से +70 | |
| 4WREE | -20 से +50 | ||
| वजन (किलो) | 4WRE | 2.2 | 6.3 |
| 4WREE | 2.4 | 6.5 | |
| Electrical(integrated electronics) | |||
| आकार | 6 | 10 | |
| आपूर्ति का प्रकार | डीसी | डीसी | |
| नाममात्र वोल्टेज (वी) | 24 | ||
| सोलनॉइड की नाममात्र धारा (ए) | 2.5 | ||
| सोलनॉइड कुंडल प्रतिरोध (Ω) | 20℃ पर कुंडल प्रतिरोध) | 2.7 | 3.7 |
| 4.05 | 5.55 | ||
| कर्तव्य | 100% | ||
| अधिकतम कुंडल तापमान (℃) | 150 तक | ||
| DIN40050 तक इन्सुलेशन | आईपी65 | ||
| संबद्ध एम्पलीफायर का तकनीकी डेटा | |||
| संबद्ध प्रवर्धक | 4WRE | HD-VT-VRPA2-.-1X/ | HD-VT-VRPA2-.-1X/ |
| 4WREE | HD-VT-4WREE6-2X | HD-VT-4WREE10-2X | |
| वोल्टेज आपूर्ति | नाममात्र वोल्टेज वीडीसी | 24 | |
| कम सीमित मूल्य वी | 19.4 | ||
| ऊपरी सीमा मान वी | 35 | ||
| प्रवर्धक शक्ति | इमैक्स ए | <2 | |
| आवेग धारा ए | 3 | ||
विशेषताएँ:
▶प्रवाह की दिशा और परिमाण के नियंत्रण के लिए सीधे नियंत्रित आनुपातिक दिशात्मक वाल्व
▶सबप्लेट माउंटिंग के लिए
▶विद्युत स्थिति प्रतिक्रिया
▶स्प्रिंग केंद्रित नियंत्रण स्पूल
▶टाइप 4WREE, इंटरफ़ेस A1 या F1 के साथ एकीकृत वाल्व इलेक्ट्रॉनिक्स
▶सक्रियण केंद्रीय धागे और हटाने योग्य कुंडल के साथ आनुपातिक सोलनॉइड द्वारा होता है
▶एक ही स्रोत से वाल्व और इलेक्ट्रॉनिक नियंत्रण
आवेदन पत्र:
आनुपातिक वाल्व 4WREE-2X का उपयोग मशीन टूल्स, प्रकाश उद्योग, धातु विज्ञान, खनन, एयरोस्पेस इत्यादि जैसे विभिन्न क्षेत्रों में किया जा सकता है।
4/2 और 4/3 आनुपातिक दिशात्मक वाल्व सबप्लेट माउंटिंग डिज़ाइन के सीधे नियंत्रित घटक हैं।
वे केंद्रीय धागे और हटाने योग्य कुंडल के साथ आनुपातिक सोलनॉइड द्वारा संचालित होते हैं। सोलनॉइड्स को वैकल्पिक रूप से एकीकृत नियंत्रण इलेक्ट्रॉनिक्स द्वारा नियंत्रित किया जाता है।
कार्यात्मक विवरण:
सोलनॉइड्स (5 और 6) के डी-एनर्जेटिक होने पर, नियंत्रण स्पूल (2) को संपीड़न स्प्रिंग्स (3 और 4) द्वारा केंद्रीय स्थिति में रखा जाता है।
आनुपातिक सोलनॉइड में से किसी एक को सक्रिय करके नियंत्रण स्पूल (2) का सीधा संचालन, उदाहरण के लिए। सोलनॉइड "बी" का नियंत्रण (6)
→विद्युत इनपुट सिग्नल के अनुपात में नियंत्रण स्पूल (2) को बाईं ओर ले जाना
→ प्रगतिशील प्रवाह विशेषताओं के साथ छिद्र जैसे क्रॉस-सेक्शन के माध्यम से पी से ए और बी से टी तक कनेक्शन
सोलनॉइड का डी-एनर्जाइज़िंग(6)
→कंट्रोल स्पूल (2) को संपीड़न स्प्रिंग (3) के माध्यम से केंद्रीय स्थिति में लौटा दिया जाता है
HD-4WREE...A-2X
डी-एनर्जेटिक स्थिति में स्पूल (2) को सोलनॉइड रिटर्न स्प्रिंग्स द्वारा यांत्रिक केंद्र स्थिति में रखा जाता है। यह, स्पूल प्रतीक "वी" के लिए, हाइड्रोलिक केंद्र स्थिति से संबंधित नहीं है! जब विद्युत वाल्व बंद लूप नियंत्रण सर्किट बंद हो जाता है तो स्पूल हाइड्रोलिक केंद्र स्थिति में स्थित होता है।
डिज़ाइन:
वाल्व में मूल रूप से शामिल हैं:
•आवास(1) माउंटिनक फेस के साथ
• नियंत्रण स्पूल(2) संपीड़न स्प्रिंग्स(3 और 4) के साथ
• केंद्रीय धागे के साथ सोलनॉइड्स (5 और 6)।
• स्थिति ट्रांसड्यूसर (7)
वैकल्पिक एकीकृत नियंत्रण इलेक्ट्रॉनिक्स(8)
•यांत्रिक शून्य बिंदु समायोजन (9) पृष्ठ 13.5 के माध्यम से पहुंच योग्य है और विद्युत शून्य बिंदु पृष्ठ 7(10) (प्रकार 4डब्ल्यूआरईई) के माध्यम से पहुंच योग्य है।
आनुपातिक दिशात्मक वाल्व 4WREE-2X का प्रतीक
