कभी अपने हाइड्रोलिक उपकरण को अचानक क्रॉल में धीमा देखा? या अपने जल प्रणाली के दबाव को अजीब लगता है? दस में से नौ बार, अपराधी एक प्रवाह नियंत्रण वाल्व है जिस पर कुछ ध्यान देने की आवश्यकता है। यदि आप अपने सिर को यह सोच रहे हैं कि इन महत्वपूर्ण घटकों को कैसे ठीक किया जाए, तो आप सही जगह पर हैं।
प्रवाह नियंत्रण वाल्व द्रव प्रणालियों के वॉल्यूम knobs की तरह होते हैं - वे नियंत्रित करते हैं कि पाइप के माध्यम से तरल या गैस कितनी तेजी से बहती है। अपनी कार के क्रूज नियंत्रण को समायोजित करने की तरह, इन वाल्वों को ठीक से डायल करने का मतलब चिकनी संचालन और महंगे टूटने के बीच का अंतर हो सकता है।
चाहे आप हाइड्रोलिक सिस्टम में वाल्व समायोजन के मुद्दों का समस्या निवारण कर रहे हों, औद्योगिक प्रक्रियाओं में जल प्रवाह का प्रबंधन कर रहे हों, या ठीक-ठीक वायवीय उपकरण, यह पूरा गाइड आपको सुरक्षित रूप से और प्रभावी ढंग से प्रवाह नियंत्रण वाल्वों को समायोजित करने के बारे में जानने के लिए आपको हर उस चीज के माध्यम से चलाएगा।
एक प्रवाह नियंत्रण वाल्व एक उपकरण है जो नियंत्रित करता है कि एक पाइप या सिस्टम से कितना तरल (तरल या गैस) गुजरता है। इसे अपनी रसोई में एक नल की तरह सोचें - आप इसे कम या ज्यादा पानी को प्रवाहित करने के लिए बदल सकते हैं। लेकिन प्रवाह नियंत्रण वाल्व बहुत अधिक सटीक हैं और इसका उपयोग औद्योगिक प्रणालियों, मशीनरी और उपकरणों में किया जाता है।
ये वाल्व महत्वपूर्ण हैं क्योंकि वे:
जब एक प्रवाह नियंत्रण वाल्व को ठीक से समायोजित नहीं किया जाता है, तो आप देख सकते हैं:

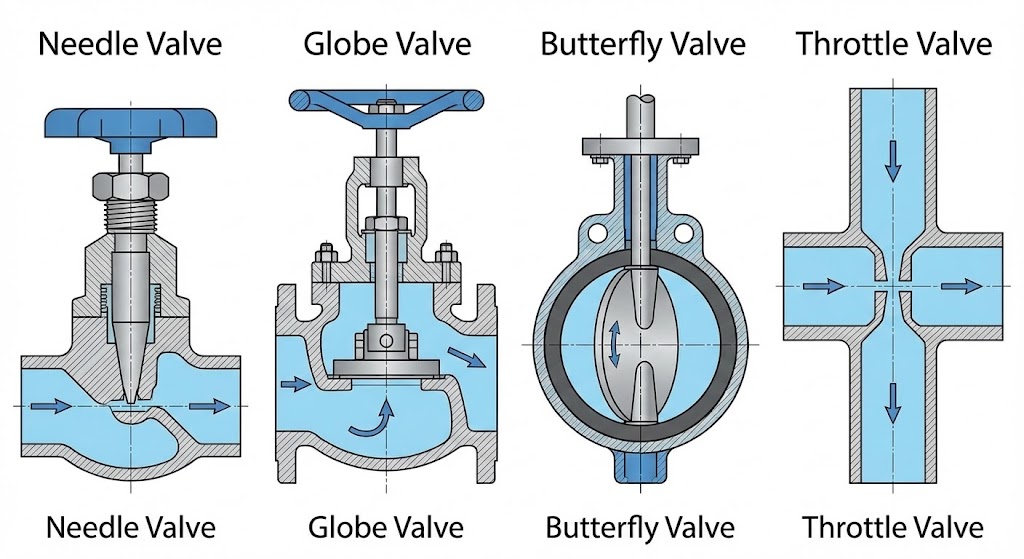

इससे पहले कि हम समायोजन में गोता लगाएँ, आइए उन मुख्य प्रकारों को देखें जो आप सामना करेंगे:
ये एक छोटे से उद्घाटन के माध्यम से प्रवाह को नियंत्रित करने के लिए एक नुकीले सुई का उपयोग करते हैं। वे सटीक नियंत्रण के लिए महान हैं लेकिन अधिक दबाव ड्रॉप बनाते हैं।
के लिए सबसे अच्छा:छोटे सिस्टम, ईंधन मिश्रण, या नाजुक अनुप्रयोगों में फाइन-ट्यूनिंग प्रवाह।
इनमें एक डिस्क है जो प्रवाह को नियंत्रित करने के लिए ऊपर और नीचे जाती है। वे थ्रॉटलिंग (क्रमिक प्रवाह नियंत्रण) के लिए उत्कृष्ट हैं, लेकिन भारी हो सकते हैं।
के लिए सबसे अच्छा:जल प्रणाली, भाप अनुप्रयोग, और ऐसी स्थितियां जहां आपको अच्छी शट-ऑफ क्षमता की आवश्यकता होती है।
ये प्रवाह को नियंत्रित करने के लिए एक घूर्णन डिस्क का उपयोग करते हैं। वे संचालित करने के लिए जल्दी हैं लेकिन ठीक समायोजन के लिए कम सटीक हैं।
के लिए सबसे अच्छा:बड़े पाइप सिस्टम, त्वरित शट-ऑफ एप्लिकेशन और सिस्टम जहां स्थान सीमित है।
सरल वाल्व जो एक समायोज्य उद्घाटन के माध्यम से प्रवाह को प्रतिबंधित करते हैं। वायवीय (वायु) प्रणालियों में आम।
के लिए सबसे अच्छा:वायु प्रणालियों और सरल हाइड्रोलिक सर्किट में बुनियादी प्रवाह नियंत्रण।
यह एक महत्वपूर्ण अंतर है जो प्रभावित करता है कि आप अपने वाल्व को कैसे समायोजित करेंगे:
वे कैसे काम करते हैं:सिस्टम दबाव में परिवर्तन होने पर प्रवाह बदलता है
पेशेवरों:सरल, विश्वसनीय और लागत प्रभावी
दोष:प्रवाह दबाव में उतार -चढ़ाव के साथ भिन्न होता है
के लिए सबसे अच्छा:स्थिर दबाव के साथ सिस्टम
वे कैसे काम करते हैं:दबाव में बदलाव होने पर भी निरंतर प्रवाह बनाए रखें
पेशेवरों:दबाव विविधताओं की परवाह किए बिना सुसंगत प्रदर्शन
दोष:अधिक जटिल और महंगा
के लिए सबसे अच्छा:अलग -अलग भार या दबाव वाले सिस्टम

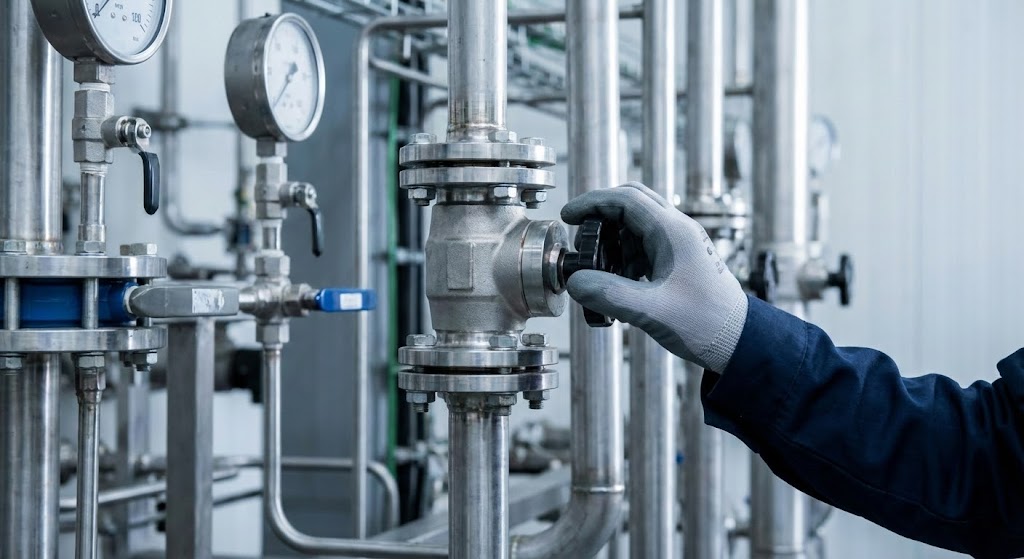

कोई भी वाल्व समायोजन शुरू करने से पहले, इन आवश्यक उपकरणों को इकट्ठा करें:
| औजार | उद्देश्य |
|---|---|
| प्रवाह मीटर | वास्तविक द्रव प्रवाह दर को मापता है |
| निपीडमान | मॉनिटर्स सिस्टम प्रेशर |
| समायोज्य रिंच या पेचकश | वाल्व समायोजन करता है |
| लॉकनट्स या क्लिप | अपनी सेटिंग्स को सुरक्षित करता है |
| सुरक्षा उपस्कर | काम के दौरान आपकी रक्षा करता है |
कभी भी सुरक्षा कदमों को नहीं छोड़ें!दबाव वाले सिस्टम के साथ काम करना खतरनाक हो सकता है। यहाँ आपको क्या करना चाहिए:
एक बार जब आप सही प्रवाह को नाखून देते हैं, तो उस समायोजन को सुरक्षित करने का समय है
क्या रिकॉर्ड करें:
सुई वाल्व को अतिरिक्त देखभाल की आवश्यकता होती है क्योंकि वे बहुत संवेदनशील होते हैं:
समस्या निवारण वाल्व समायोजन के लिए प्रो टिप:यदि आप एक ईंधन मिश्रण सुई वाल्व को समायोजित कर रहे हैं, तो दुबला (कम ईंधन) शुरू करें और धीरे -धीरे तब तक अधिक जोड़ें जब तक कि आप चिकनी संचालन नहीं करते हैं। यह बाढ़ और संभावित क्षति को रोकता है।
महत्वपूर्ण नोट:प्रारंभिक समायोजन के बाद, सिस्टम को थोड़ी देर के लिए पूर्ण लोड के तहत चलने के बाद आपको फिर से ठीक करने की आवश्यकता हो सकती है। अगर ऑपरेशन के पहले कुछ घंटों के दौरान चीजें थोड़ी बह जाती हैं, तो आश्चर्यचकित न हों।
ग्लोब वाल्व समायोजन के लिए अधिक क्षमा कर रहे हैं:
इन वाल्वों को समायोजित करना आसान है क्योंकि वे लगातार प्रवाह बनाए रखते हैं:
इन्हें सिस्टम के दबाव पर अधिक ध्यान देने की आवश्यकता है:
संभावित कारण:गंदगी, जंग, या स्नेहन की कमी
समाधान:समायोजन तंत्र को साफ और चिकनाई करें
आप क्या देखेंगे:कल काम करने वाली सेटिंग्स आज काम नहीं करती हैं
संभावित कारण:ढीला समायोजन पेंच, पहना घटक, सिस्टम दबाव परिवर्तन
समाधान:डबल-चेक सभी लॉकनट्स तंग हैं, यदि आवश्यक हो तो पहना भागों को बदलें, अस्थिर प्रणालियों के लिए दबाव-मुआवजा वाल्वों में अपग्रेड करने पर विचार करें
आप क्या देखेंगे:सीटी बजाना, पीसना, या बकवास करना

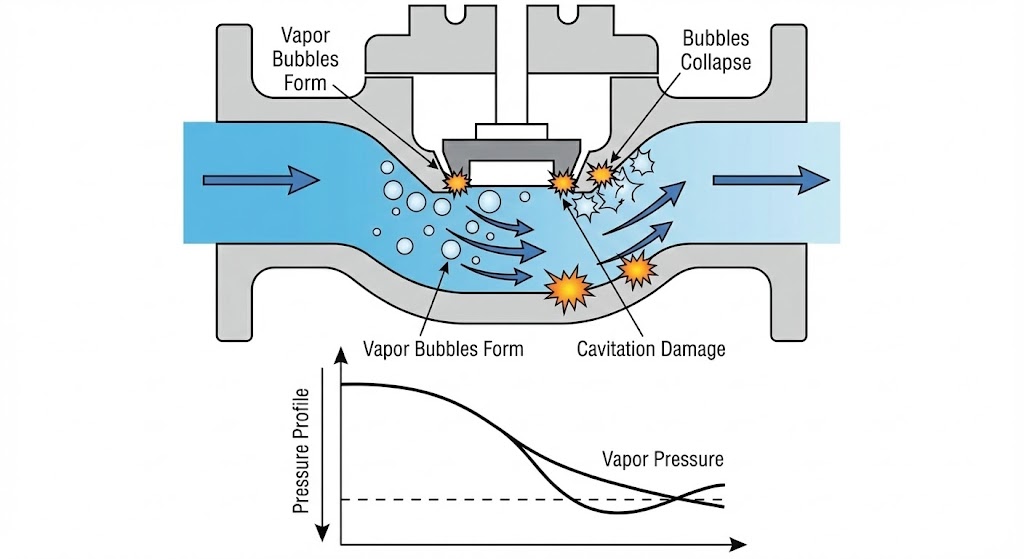

संभावित कारण:गुहिकायन (बुलबुले बनाने और तरल में पॉपिंग), अशांत प्रवाह, वाल्व अंडरसाइड
समाधान:जांचें कि क्या वाल्व आपके एप्लिकेशन के लिए ठीक से आकार का है, दबाव ड्रॉप को कम करें, या एंटी-कैविटेशन ट्रिम स्थापित करें
संभावित कारण:पहने हुए सील, क्षतिग्रस्त वाल्व शरीर
समाधान:यदि शरीर क्षतिग्रस्त है तो मुहरों या पूरे वाल्व को बदलें
संभावित कारण:बंद मार्ग, आंतरिक भागों पहने हुए
समाधान:आंतरिक रूप से स्वच्छ वाल्व, पहना घटकों को बदलें
इन कारकों को समझने से आपको बेहतर समायोजन करने में मदद मिलेगी:
आइए कुछ सामान्य स्थितियों को देखें जहां उचित प्रवाह नियंत्रण वाल्व समायोजन सभी अंतर बनाता है:
समस्या:आपकी CNC मशीन की हाइड्रोलिक फ़ीड दर असंगत है, जिससे खराब सतह खत्म हो जाती है
समाधान:स्थिर कटिंग गति बनाए रखने के लिए प्रवाह नियंत्रण वाल्व को समायोजित करें, उत्पाद की गुणवत्ता और उपकरण जीवन में सुधार करें
समस्या:कुछ कमरे बहुत गर्म हैं जबकि अन्य ठंड हैं
समाधान:ज़ोन नियंत्रण वाल्व को समायोजित करके हीटिंग/कूलिंग सर्किट के माध्यम से पानी का प्रवाह संतुलन
समस्या:उत्पादकता को प्रभावित करने वाले झटकेदार आंदोलन या धीमी गति से संचालन
समाधान:सुचारू, सुसंगत गति प्राप्त करने के लिए फाइन-ट्यून फ्लो कंट्रोल जो आपकी प्रक्रिया की आवश्यकताओं से मेल खाता है
एक पेशेवर को कब बुलाने के लिए:
जबकि कई वाल्व समायोजन ऑपरेटरों द्वारा किए जा सकते हैं, एक पेशेवर को कॉल करें जब:
प्रवाह नियंत्रण वाल्व को ठीक से समायोजित करना एक कौशल है जो अभ्यास के साथ सुधार करता है। छोटे समायोजन के साथ शुरू करें, सुरक्षा को प्राथमिकता दें, और प्रक्रिया को जल्दी न करें। याद रखें कि हर सिस्टम अलग है, इसलिए एक एप्लिकेशन के लिए जो काम करता है, उसे दूसरे के लिए संशोधन की आवश्यकता हो सकती है।
सफलता की कुंजी आपके विशिष्ट वाल्व प्रकार को समझ रही है, उचित सुरक्षा प्रक्रियाओं का पालन करती है, और सिस्टम के प्रदर्शन की निगरानी करते समय क्रमिक समायोजन कर रही है। धैर्य और विस्तार पर ध्यान देने के साथ, आप अपने सिस्टम के प्रदर्शन को अनुकूलित करने और अपने उपकरणों के जीवन का विस्तार करने में सक्षम होंगे।
संदर्भ के लिए इस गाइड को संभाल कर रखें, और अपने सिस्टम के मैनुअल से परामर्श करने में संकोच न करें या किसी पेशेवर से संपर्क करें जब आप किसी भी प्रक्रिया के बारे में अनिश्चित हों। उचित वाल्व समायोजन आपके सिस्टम की विश्वसनीयता और दक्षता में एक निवेश है।
याद करना:जब संदेह हो, तो अपने सिस्टम के लिए विशिष्ट मार्गदर्शन के लिए एक अनुभवी तकनीशियन या वाल्व निर्माता के साथ परामर्श करें।
