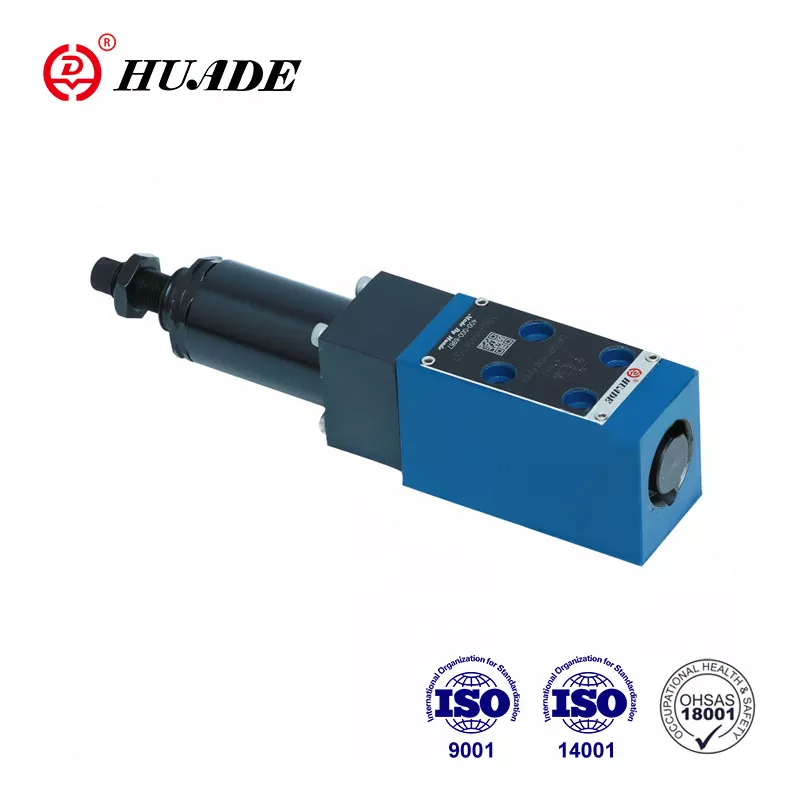

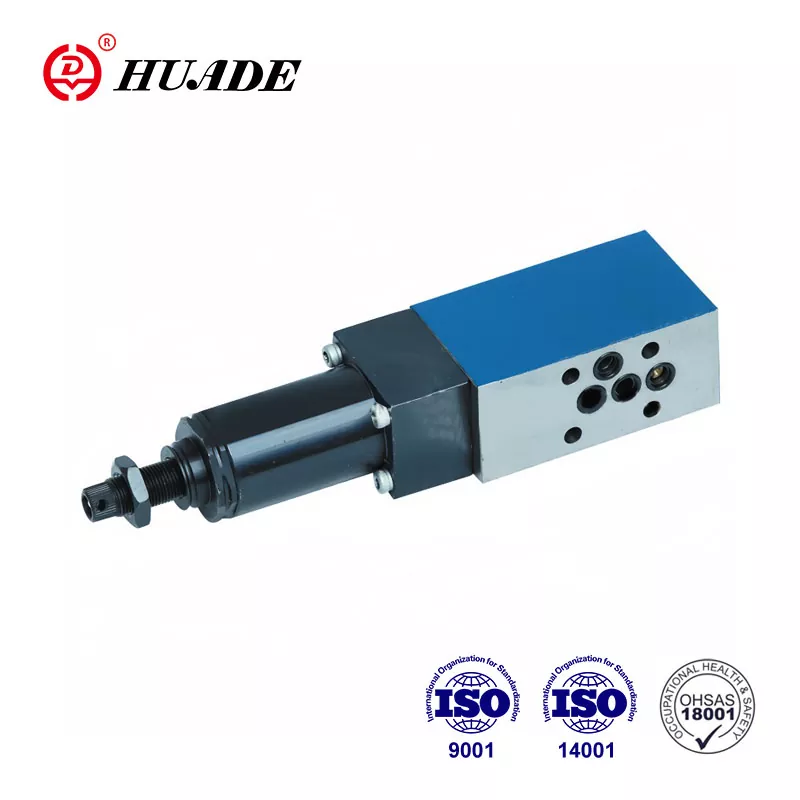

दबाव कम करने वाला वाल्व डीआर 5 डीपी

दबाव कम करने वाले वाल्व डीआर 5 डीपी का उपयोग हाइड्रोलिक प्रणाली में दबाव को नियंत्रित करने के लिए किया जाता है। रेक्सरोथ तकनीक शुरू करने के कारण, Huade® DR 5 DP श्रृंखला दबाव कम करने वाले वाल्व उसी प्रकार के रेक्सरोथ की जगह ले सकते हैं। Huade हाइड्रोलिक के पास अपने उत्पादों की उच्च गुणवत्ता सुनिश्चित करने के लिए एक सख्त परीक्षण प्रणाली है। समुद्री हाइड्रोलिक प्रणाली में दबाव नियंत्रण वाल्वों की श्रृंखला का व्यापक रूप से उपयोग किया जाता है।

दबाव कम करने वाले वाल्व डीआर 5 डीपी का उत्पाद पैरामीटर

दबाव कम करने वाले वाल्व डीआर 5 डीपी की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सबप्लेट माउंटिंग

▶ 5 दबाव रेटिंग

▶ 4 समायोजन तत्व

. रोटरी घुंडी

. षट्कोण और सुरक्षात्मक टोपी के साथ पेंच सेट करें,

. स्केल के साथ लॉक करने योग्य रोटरी नॉब

. पैमाने के साथ रोटरी घुंडी

▶ चेक वाल्व, वैकल्पिक

▶ डीआईएन 24 340, फॉर्म डी, आईएसओ 5781 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न

आवेदन पत्र:

दबाव कम करने वाले वाल्व डीआर 5 डीपी का उपयोग सिस्टम दबाव को कम करने के लिए किया जाता है।

दबाव कम करने वाले वाल्व डीआर 5 डीपी का अनुभाग और प्रतीक

वाल्व प्रकार DR5 DP एक 3-तरफ़ा प्रत्यक्ष संचालित दबाव कम करने वाला वाल्व है जिसमें द्वितीयक पक्ष पर दबाव राहत फ़ंक्शन होता है।

द्वितीयक दबाव दबाव समायोजन तत्व (4) द्वारा निर्धारित किया जाता है। आराम की स्थिति में, वाल्व सामान्य रूप से खुला रहता है और दबाव द्रव पोर्ट पी से पोर्ट ए तक बिना किसी बाधा के प्रवाहित हो सकता है। पोर्ट ए में दबाव एक ही समय में, नियंत्रण रेखा (6) के माध्यम से होता है, जो संपीड़न के विपरीत स्पूल क्षेत्र में मौजूद होता है। वसंत(3). जब पोर्ट ए में दबाव संपीड़न स्प्रिंग (3) पर निर्धारित दबाव स्तर से अधिक हो जाता है, तो नियंत्रण स्पूल (2) नियंत्रण स्थिति में चला जाता है और पोर्ट ए में निर्धारित दबाव को स्थिर रखता है।

नियंत्रण और पायलट तेल नियंत्रण रेखा (6) के माध्यम से पोर्ट ए से लिया जाता है।

यदि एक्चुएटर पर बाहरी बलों के कारण पोर्ट ए में दबाव अभी भी बढ़ता है, तो नियंत्रण स्पूल(2) संपीड़न स्प्रिंग(3) की ओर और भी आगे बढ़ता है।

इसके कारण पोर्ट ए पर नियंत्रण स्पूल (2) पर नियंत्रण भूमि (8) के माध्यम से टैंक तक प्रवाह पथ खुल जाता है। दबाव में और वृद्धि को रोकने के लिए पर्याप्त दबाव वाला तरल पदार्थ टैंक में प्रवाहित होता है।

स्प्रिंग चैम्बर को हमेशा पोर्ट टी(वाई) के माध्यम से बाहरी टैंक में डाला जाता है।

पोर्ट ए से पोर्ट पी तक मुफ्त वापसी प्रवाह के लिए एक वैकल्पिक चेक वाल्व (5) लगाया जा सकता है।

डीआर 5 डीपी 3 10बी की संरचना

डीआर 5 डीपी के प्रतीक
