रेक्सरोथ 4WE 10 डी दिशात्मक नियंत्रण वाल्व: एक व्यावहारिक मार्गदर्शिका

जब आप हाइड्रोलिक सिस्टम के साथ काम कर रहे हों, तो सही दिशात्मक नियंत्रण वाल्व चुनने से बहुत फर्क पड़ सकता है। रेक्सरोथ 4WE 10 डी दिशात्मक नियंत्रण वाल्व कई औद्योगिक अनुप्रयोगों के लिए एक विश्वसनीय विकल्प बन गया है, और ऐसे अच्छे कारण हैं कि इंजीनियर इस पर वापस आते रहते हैं।

4WE 10D को क्या खास बनाता है

रेक्सरोथ 4WE 10 D एक सोलनॉइड-संचालित दिशात्मक नियंत्रण वाल्व है जो यह नियंत्रित करता है कि सिस्टम के माध्यम से हाइड्रोलिक द्रव कैसे प्रवाहित होता है। इसे तेल या अन्य हाइड्रोलिक तरल पदार्थों के लिए यातायात नियंत्रक के रूप में सोचें। जब बिजली इसके कॉइल से प्रवाहित होती है, तो वाल्व अपनी स्थिति बदल लेता है और तरल पदार्थ को आपकी मशीनरी के विभिन्न भागों में पुनर्निर्देशित कर देता है।

यह वाल्व NG10 आकार मानक में फिट बैठता है, जिसे CETOP 5 या ISO 4401-05 भी कहा जाता है। व्यावहारिक रूप से इसका मतलब यह है कि यह अधिकांश हाइड्रोलिक सिस्टम द्वारा उपयोग किए जाने वाले मानक माउंटिंग पैटर्न को फिट करते हुए गंभीर दबाव और प्रवाह दर को संभाल सकता है।

इसके नाम के अंक आपको महत्वपूर्ण जानकारी बताते हैं। "4" का अर्थ है कि इसमें चार मुख्य बंदरगाह हैं जहां द्रव प्रवेश करता है और बाहर निकलता है। "WE" इंगित करता है कि यह सोलनॉइड्स द्वारा संचालित एक दिशात्मक वाल्व है। "10" इसके नाममात्र आकार को संदर्भित करता है, और "डी" एक विशिष्ट स्पूल कॉन्फ़िगरेशन का वर्णन करता है जो यह निर्धारित करता है कि वाल्व अपनी तटस्थ स्थिति में कैसे व्यवहार करता है।

दबाव और प्रवाह क्षमताएँ

रेक्स्रोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 10 डी की असाधारण विशेषताओं में से एक इसकी उच्च दबाव को संभालने की क्षमता है। मुख्य कार्यशील पोर्ट 350 बार तक का प्रबंधन कर सकते हैं, जो लगभग 5,076 पीएसआई के बराबर है। बिना पसीना बहाए कठिन औद्योगिक कार्यों को निपटाने के लिए यह पर्याप्त दबाव है।

प्रवाह क्षमता के लिए, यह वाल्व विशिष्ट मॉडल संस्करण के आधार पर 120 से 160 लीटर प्रति मिनट के बीच संभाल सकता है। अमेरिकी माप में यह लगभग 32 से 42 गैलन प्रति मिनट है। यह रेंज आपको आपके घटकों को अधिक आकार या कम आकार दिए बिना आपके सिस्टम की आवश्यकताओं के अनुसार वाल्व से मेल करने की लचीलापन देती है।

रिटर्न पोर्ट में दबाव की सीमा कम होती है, आमतौर पर लगभग 210 बार। यह मायने रखता है क्योंकि यदि आप एक सिस्टम डिज़ाइन कर रहे हैं, तो आपको यह सुनिश्चित करना होगा कि आपकी रिटर्न लाइन बहुत अधिक दबाव न बनाए। अन्यथा, आप वाल्व के स्प्रिंग तंत्र को नुकसान पहुंचा सकते हैं या आवास पर उसकी डिज़ाइन सीमा से अधिक दबाव डाल सकते हैं।

वेट-पिन सोलेनॉइड डिज़ाइन

4WE 10 D में वेट-पिन सोलनॉइड डिज़ाइन का उपयोग किया गया है, और यह सुविधा कुछ ध्यान देने योग्य है। इस सेटअप में, सोलनॉइड की पुश रॉड पूरी तरह से सील होने के बजाय हाइड्रोलिक तेल में बैठती है।

यह डिज़ाइन विकल्प कई व्यावहारिक लाभ लाता है। हाइड्रोलिक तेल शीतलक के रूप में कार्य करता है, विद्युत कुंडल से गर्मी को दूर खींचता है। यह सोलनॉइड को लंबे समय तक चलने और अधिक विश्वसनीय रूप से काम करने में मदद करता है, खासकर जब आप वाल्व को बार-बार साइकिल चला रहे हों। तेल चलने वाले हिस्सों को चिकनाई भी देता है, जिससे समय के साथ टूट-फूट कम हो जाती है।

रखरखाव के दृष्टिकोण से, वेट-पिन सोलनॉइड सुविधाजनक हैं। आप हाइड्रोलिक सिस्टम को खाली किए बिना या सीलबंद दबाव कक्षों को तोड़े बिना कॉइल को स्वैप कर सकते हैं। इससे मरम्मत के दौरान समय की बचत होती है और आपके हाइड्रोलिक द्रव के दूषित होने की संभावना कम हो जाती है। तंग इंस्टॉलेशन स्थानों में फिट होने के लिए कॉइल 90 या 360 डिग्री तक भी घूम सकती है, जो वाल्व को माउंट करते समय आपको अधिक विकल्प देता है।

स्विचिंग स्पीड और डंपिंग नियंत्रण

जब आप डीसी पावर के साथ रेक्स्रोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 10 डी को सक्रिय करते हैं, तो यह आम तौर पर चालू होने पर 45 से 70 मिलीसेकंड में और बंद होने पर 35 से 45 मिलीसेकंड में स्विच हो जाता है। ये प्रतिक्रिया समय अधिकांश औद्योगिक स्वचालन आवश्यकताओं के लिए अच्छा काम करता है।

जो बात इस वाल्व को कई प्रतिस्पर्धियों से अलग करती है, वह इसकी समायोज्य डंपिंग सुविधा है। कुछ संस्करण आपको यह धीमा करने देते हैं कि स्थिति बदलते समय स्पूल कितनी तेजी से चलता है। समायोज्य थ्रॉटल स्क्रू या निश्चित छिद्रों का उपयोग करके, यदि आवश्यक हो तो आप स्विचिंग समय को 100 मिलीसेकंड से अधिक तक बढ़ा सकते हैं।

आप धीमा वाल्व क्यों चाहेंगे? बड़े सिलेंडर या भारी भार वाले सिस्टम में, तत्काल दिशा परिवर्तन दबाव स्पाइक्स बना सकते हैं जो आपके पाइप और फिटिंग के माध्यम से हथौड़ा मारते हैं। यह घटना, जिसे कभी-कभी वॉटर हैमर भी कहा जाता है, घटकों को नुकसान पहुंचा सकती है और आपके सिस्टम के जीवनकाल को छोटा कर सकती है। अंतर्निर्मित डंपिंग आपके पाइपिंग में अलग शॉक सप्रेसर्स की आवश्यकता के बिना इन संक्रमणों को सुचारू बनाने में मदद करती है।

वाल्व प्रति घंटे 15,000 स्विचिंग चक्रों को संभाल सकता है, जो इसे उच्च गति वाली उत्पादन लाइनों के लिए उपयुक्त बनाता है जहां वाल्व को पूरे दिन बार-बार खोलने और बंद करने की आवश्यकता होती है।

स्पूल कॉन्फ़िगरेशन और ऑपरेटिंग लॉजिक

4WE 10 D पदनाम में "D" एक विशिष्ट स्पूल प्रतीक को संदर्भित करता है, लेकिन रेक्सरोथ इस वाल्व प्लेटफ़ॉर्म को कई अलग-अलग स्पूल कॉन्फ़िगरेशन के साथ प्रदान करता है। आप इसे अन्य विकल्पों के अलावा 4/3 कॉन्फ़िगरेशन (चार पोर्ट, तीन स्थिति) या 4/2 सेटअप (चार पोर्ट, दो स्थिति) में प्राप्त कर सकते हैं।

जब वाल्व अपनी तटस्थ या केंद्र स्थिति में होता है तो प्रत्येक स्पूल प्रकार अलग-अलग प्रवाह पथ बनाता है। कुछ कॉन्फ़िगरेशन डी-एनर्जेटिक होने पर सभी पोर्ट बंद कर देते हैं, जिससे सिलेंडर अपनी जगह पर बने रहते हैं। अन्य लोग पंप को टैंक से जोड़ते हैं, जिससे पंप अनलोड हो जाता है और ऊर्जा की बचत होती है। चुनाव इस बात पर निर्भर करता है कि जब वाल्व सक्रिय रूप से स्विच नहीं किया जाता है तो आपको अपने सिस्टम को क्या करने की आवश्यकता होती है।

रेक्स्रोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 10 D स्प्रिंग-रिटर्न और डिटेंट दोनों संस्करणों में आता है। जब आप बिजली काटते हैं तो स्प्रिंग-रिटर्न वाल्व स्वचालित रूप से घरेलू स्थिति में वापस आ जाते हैं, जो अक्सर सुरक्षा के लिए महत्वपूर्ण होता है। जब तक आप दूसरा सिग्नल नहीं भेजते, तब तक डिटेंट संस्करण अपनी अंतिम स्थिति में रहते हैं, जो उन अनुप्रयोगों के लिए बेहतर काम करता है जहां आपको बिजली कटौती के दौरान किसी चीज़ को अपनी जगह पर रखने की आवश्यकता होती है।

विद्युत विशिष्टताएँ

यह वाल्व विद्युत प्रणालियों की एक विस्तृत श्रृंखला के साथ काम करता है। आप इसे 12V से 230V तक DC वोल्टेज के साथ, या विभिन्न AC वोल्टेज विकल्पों के साथ ऑर्डर कर सकते हैं। मानक डीसी सोलनॉइड लगभग 30 से 35 वाट बिजली की खपत करता है।

विद्युत कनेक्शन विभिन्न शैलियों में आते हैं, जिनमें प्लग कनेक्टर भी शामिल हैं जो डीआईएन मानकों को पूरा करते हैं। वाल्व में IP65 सुरक्षा रेटिंग है, जिसका अर्थ है कि यह बिना किसी समस्या के धूल और पानी के स्प्रे को संभाल सकता है। इन्सुलेशन वीडीई क्लास एफ मानकों को पूरा करता है, इसलिए यह औद्योगिक वातावरण के लिए उपयुक्त है जहां विद्युत सुरक्षा मायने रखती है।

समस्या निवारण या आपातकालीन संचालन के लिए, कई संस्करणों में मैन्युअल ओवरराइड विकल्प शामिल होते हैं। जब आप कोई सिस्टम स्थापित कर रहे हों या बिजली की विफलता के दौरान कुछ स्थानांतरित करने की आवश्यकता हो तो ये आपको वाल्व को यांत्रिक रूप से स्विच करने देते हैं।

इस वाल्व का उपयोग कहां किया जाता है

4WE 10 D कई अलग-अलग उद्योगों में दिखाई देता है क्योंकि यह विश्वसनीयता के साथ प्रदर्शन को संतुलित करता है। समुद्री अनुप्रयोगों में, आप इसे जहाजों पर स्टीयरिंग सिस्टम को नियंत्रित करते हुए, कार्गो को लोड और अनलोड करने वाले क्रेन का प्रबंधन करते हुए, और वैरिएबल-पिच प्रोपेलर को समायोजित करते हुए पाएंगे। ये वातावरण ऐसे वाल्वों की मांग करते हैं जो कठोर परिस्थितियों में लगातार चल सकें, और रेक्सरोथ डिज़ाइन नमक हवा और कंपन को अच्छी तरह से सहन करता है।

विनिर्माण सुविधाएं मशीन टूल्स, इंजेक्शन मोल्डिंग उपकरण और धातु बनाने वाली प्रेस में रेक्स्रोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 10 D का उपयोग करती हैं। उच्च स्विचिंग आवृत्ति क्षमता इसे स्वचालित उत्पादन के लिए उपयोगी बनाती है जहां वाल्व प्रति शिफ्ट हजारों बार चक्र करता है। डंपिंग समायोजन इन मशीनों में सटीक घटकों को झटके से होने वाली क्षति को रोकने में मदद करता है।

निर्माण और मोबाइल उपकरण भी इस वाल्व प्लेटफ़ॉर्म पर निर्भर करते हैं, हालांकि वे एप्लिकेशन अक्सर मोबाइल हाइड्रोलिक्स के लिए अनुकूलित थोड़े अलग वेरिएंट का उपयोग करते हैं।

रखरखाव और तरल पदार्थ की साफ़-सफ़ाई

अधिकांश सटीक हाइड्रोलिक घटकों की तरह, 4WE 10 D को ठीक से काम करने के लिए स्वच्छ तेल की आवश्यकता होती है। स्पूल और वाल्व बॉडी के बीच की दूरी को माइक्रोमीटर में मापा जाता है, और गंदगी के कण बहुत जल्दी घिसाव और आंतरिक रिसाव का कारण बन सकते हैं।

रेक्सरोथ निर्दिष्ट करता है कि हाइड्रोलिक द्रव को एनएएस 1638 कक्षा 9 स्वच्छता मानकों को पूरा करना चाहिए। आपको 10-माइक्रोन कणों के लिए कम से कम 75 के बीटा अनुपात के साथ एक अच्छी निस्पंदन प्रणाली की आवश्यकता होगी। यह अत्यधिक सख्त लग सकता है, लेकिन जब आप प्रति घंटे 15,000 चक्र चला रहे हों, तो संदूषण क्षति तेजी से बढ़ती है।

नियमित रखरखाव में द्रव की सफ़ाई की जाँच करना, लीक का निरीक्षण करना और कभी-कभी सील किट को बदलना शामिल है। सील किट में आम तौर पर नौ ओ-रिंग होते हैं और नई श्रृंखला के लिए R961006886 जैसे भाग संख्या के साथ आते हैं। वेट-पिन डिज़ाइन के कारण, आप अक्सर सोलनॉइड कॉइल को बिना किसी बड़ी गड़बड़ी के बदल सकते हैं, जिससे डाउनटाइम कम रहता है।

अन्य विकल्पों के साथ तुलना

रेक्स्रोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 10 डी पार्कर, ईटन और एनजी10 श्रेणी के अन्य प्रमुख निर्माताओं के वाल्वों के साथ प्रतिस्पर्धा करता है। पार्कर की D3W श्रृंखला 345 बार के आसपास समान दबाव रेटिंग प्रदान करती है। ईटन की DG4V-5 श्रृंखला भी तुलनीय दबाव रेंज में संचालित होती है, हालांकि विनिर्देश मॉडल के अनुसार भिन्न होते हैं।

जो चीज़ रेक्सरोथ विकल्प को सबसे अलग बनाती है वह मुख्य रूप से एकीकृत डंपिंग क्षमता है। जबकि अन्य निर्माता मजबूत और प्रतिक्रियाशील वाल्व बनाते हैं, कई में अंतर्निहित शॉक दमन शामिल नहीं होता है। यदि आपको उस सुविधा की आवश्यकता है, तो आपको अपने सिस्टम में बाहरी थ्रॉटल या कुशन जोड़ना होगा, जो जगह लेता है और जटिलता जोड़ता है।

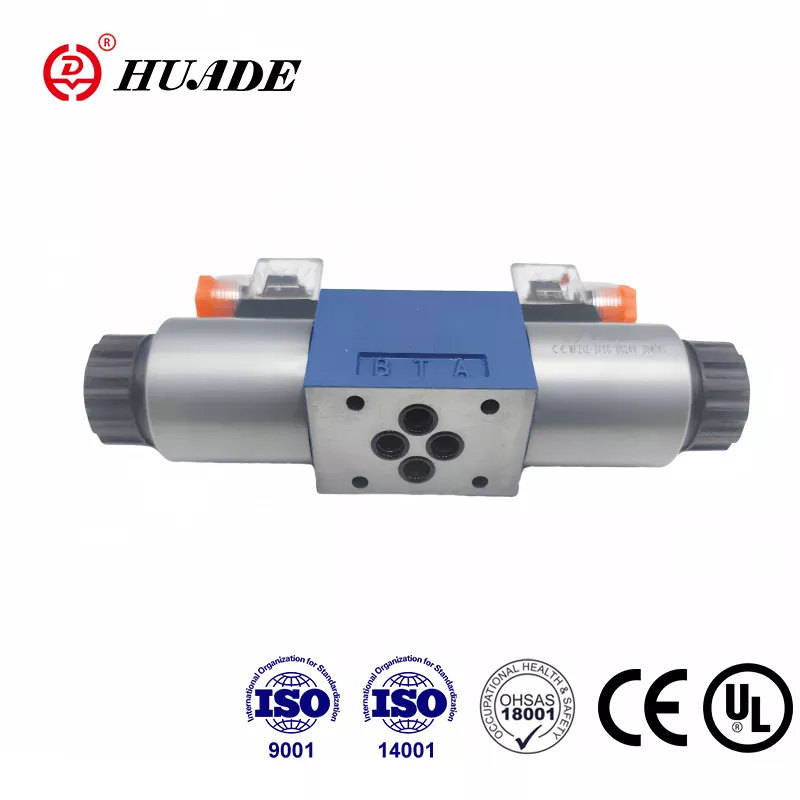

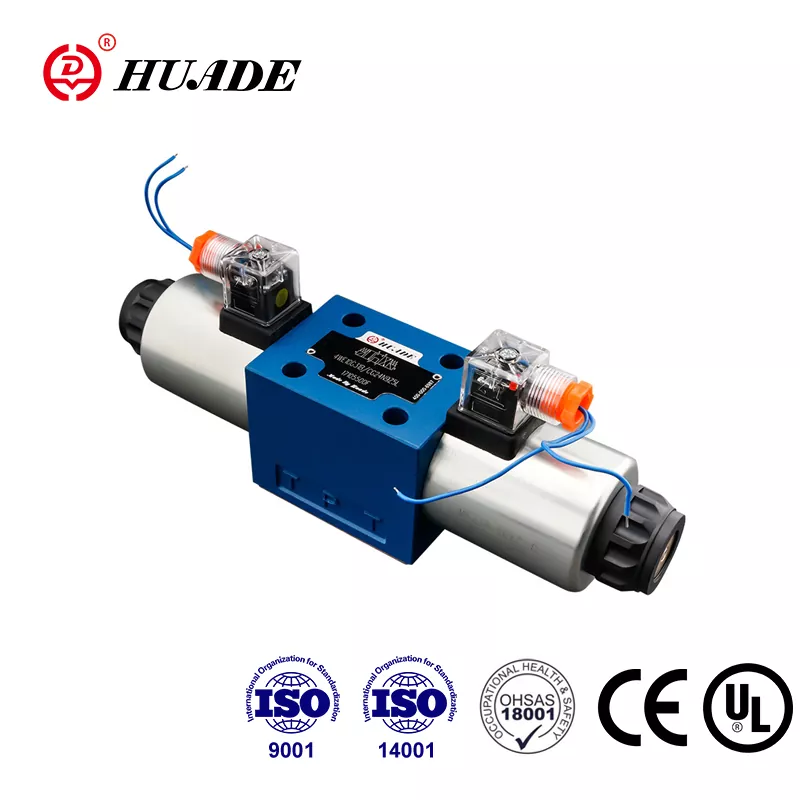

Huade जैसी कंपनियों के संगत विकल्प भी हैं जो समान बढ़ते मानकों का पालन करते हैं और कम कीमत की पेशकश करते हैं। ये कम महत्वपूर्ण अनुप्रयोगों के लिए अच्छा काम कर सकते हैं, लेकिन आपको वास्तविक प्रदर्शन विशिष्टताओं, विशेष रूप से अधिकतम प्रवाह दर और दीर्घकालिक स्थायित्व डेटा की सावधानीपूर्वक तुलना करनी चाहिए।

स्थापना संबंधी विचार

4WE 10 D मानक ISO 4401-05 पैटर्न का उपयोग करके एक सबप्लेट पर माउंट होता है। बोल्ट के छेद 80 गुणा 32 मिलीमीटर की दूरी पर हैं, जो इस आकार वर्ग के लिए उद्योग मानक से मेल खाता है। इस मानकीकरण का मतलब है कि आप अक्सर अपने मैनिफोल्ड या सबप्लेट को फिर से डिज़ाइन किए बिना विभिन्न निर्माताओं के वाल्वों के बीच स्वैप कर सकते हैं।

वाल्व स्थापित करते समय, पोर्ट चिह्नों पर ध्यान दें। पोर्ट पी आपके पंप से जुड़ता है, पोर्ट ए और बी आपके एक्चुएटर पर जाते हैं, और पोर्ट टी टैंक पर वापस आ जाता है। इन्हें पीछे की ओर ले जाने से आपका सिस्टम गलत तरीके से काम करेगा और उपकरण को नुकसान हो सकता है।

रेक्सरोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 10 D नकारात्मक 15 डिग्री सेल्सियस से 70 डिग्री सेल्सियस तक परिवेश के तापमान में काम कर सकता है। हाइड्रोलिक द्रव का तापमान स्विचिंग समय को प्रभावित करता है क्योंकि तेल की चिपचिपाहट तापमान के साथ बदलती है। यदि आपका सिस्टम अत्यधिक ठंड या गर्मी में चलता है, तो आपको अपनी समय गणना में इसे ध्यान में रखना होगा।

खतरनाक क्षेत्रों के लिए विशेष संस्करण

विस्फोटक वातावरण में अनुप्रयोगों के लिए, रेक्सरोथ इस वाल्व के ATEX-प्रमाणित संस्करण प्रदान करता है। WE...XE श्रृंखला जोन 2 वातावरण में काम करती है जहां विस्फोटक गैसें या धूल मौजूद हो सकती हैं लेकिन आमतौर पर इसकी उम्मीद नहीं की जाती है। WE...XN श्रृंखला कम विस्फोट जोखिम के साथ जोन 3 स्थितियों को संभालती है।

ये विस्फोट-रोधी वेरिएंट विशेष कॉइल डिज़ाइन और सुरक्षात्मक बाड़ों का उपयोग करते हैं जो इग्निशन स्रोतों को रोकते हैं। यदि आप पेट्रोकेमिकल सुविधाओं, खनन कार्यों या अपतटीय प्लेटफार्मों पर काम कर रहे हैं, तो आपको सुरक्षा नियमों को पूरा करने के लिए इन प्रमाणित संस्करणों की आवश्यकता होगी।

आपके सिस्टम को भविष्य-प्रमाणित करना

जैसे-जैसे औद्योगिक प्रणालियाँ अधिक स्वचालित और कनेक्टेड होती जाती हैं, निदान क्षमताएँ अधिक मूल्यवान होती जाती हैं। जबकि मूल 4WEH 10 D एक सीधा ऑन-ऑफ वाल्व है, रेक्स्रोथ 4WEH 10 श्रृंखला नामक एक उन्नत प्लेटफ़ॉर्म प्रदान करता है जो स्थिति निगरानी और इलेक्ट्रॉनिक स्ट्रोक समायोजन जोड़ता है।

ये उन्नत संस्करण मानक 4WE 10 D के समान ही सिद्ध वाल्व बॉडी और स्पूल डिज़ाइन का उपयोग करते हैं, लेकिन उनमें सेंसर शामिल होते हैं जो आपको बताते हैं कि स्पूल कहाँ स्थित है। यह फीडबैक पूर्वानुमानित रखरखाव और स्थिति की निगरानी में मदद करता है। यदि आप एक ऐसा सिस्टम बना रहे हैं जिसे उद्योग 4.0 मानकों को पूरा करने की आवश्यकता है या कार्यात्मक सुरक्षा प्रमाणीकरण की आवश्यकता है, तो 4WEH प्लेटफ़ॉर्म आपको आपके मूल हाइड्रोलिक सर्किट डिज़ाइन को बदले बिना अपग्रेड पथ प्रदान करता है।

सही चुनाव करना

रेक्सरोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 10 डी प्रदर्शन और व्यावहारिकता के बीच एक ठोस मध्य मैदान का प्रतिनिधित्व करता है। यह सरल अनुप्रयोगों के लिए अति-इंजीनियरिंग किए बिना उच्च दबाव और प्रवाह दर को संभालता है। वेट-पिन सोलनॉइड डिज़ाइन रखरखाव को सरल बनाता है, और समायोज्य डंपिंग सुविधा संवेदनशील प्रणालियों को हाइड्रोलिक झटके से बचाने में मदद करती है।

जब आप इस वाल्व को निर्दिष्ट कर रहे हों, तो सुनिश्चित करें कि आप समझते हैं कि आपको कौन सी श्रृंखला मिल रही है। 3X और 5X श्रृंखला में अधिकतम दबाव रेटिंग में कुछ अंतर हैं, नए 5X संस्करण कुछ पुराने वेरिएंट के लिए 315 बार की तुलना में 350 बार तक पहुंचते हैं। यदि आप 96V या 205V DC जैसे उच्च-वोल्टेज कॉइल का उपयोग कर रहे हैं, तो याद रखें कि सोलनॉइड को अधिक गर्म होने से बचाने के लिए आपको अधिकतम प्रवाह को दस प्रतिशत तक कम करने की आवश्यकता है।

लंबे समय तक सेवा जीवन की कुंजी उचित तरल पदार्थ की सफाई बनाए रखना और अनुशंसित निस्पंदन मानकों का पालन करना है। यदि आप चाहते हैं कि वाल्व अपने अपेक्षित परिचालन जीवनकाल तक पहुंचे तो यह वैकल्पिक नहीं है। अच्छे द्रव प्रबंधन और आवधिक सील प्रतिस्थापन के साथ, ये वाल्व औद्योगिक सेवा में लाखों चक्र प्रदान कर सकते हैं।

चाहे आप एक नया सिस्टम डिज़ाइन कर रहे हों या मौजूदा वाल्व को बदल रहे हों, 4WE 10 D कई अलग-अलग अनुप्रयोगों में फिट होने के लिए पर्याप्त लचीलेपन के साथ सिद्ध विश्वसनीयता प्रदान करता है। इसके मानकीकृत माउंटिंग पैटर्न और स्पूल कॉन्फ़िगरेशन की विस्तृत श्रृंखला का मतलब है कि आप आमतौर पर एक ऐसा संस्करण पा सकते हैं जो कस्टम संशोधनों के बिना आपकी आवश्यकताओं से मेल खाता है।
