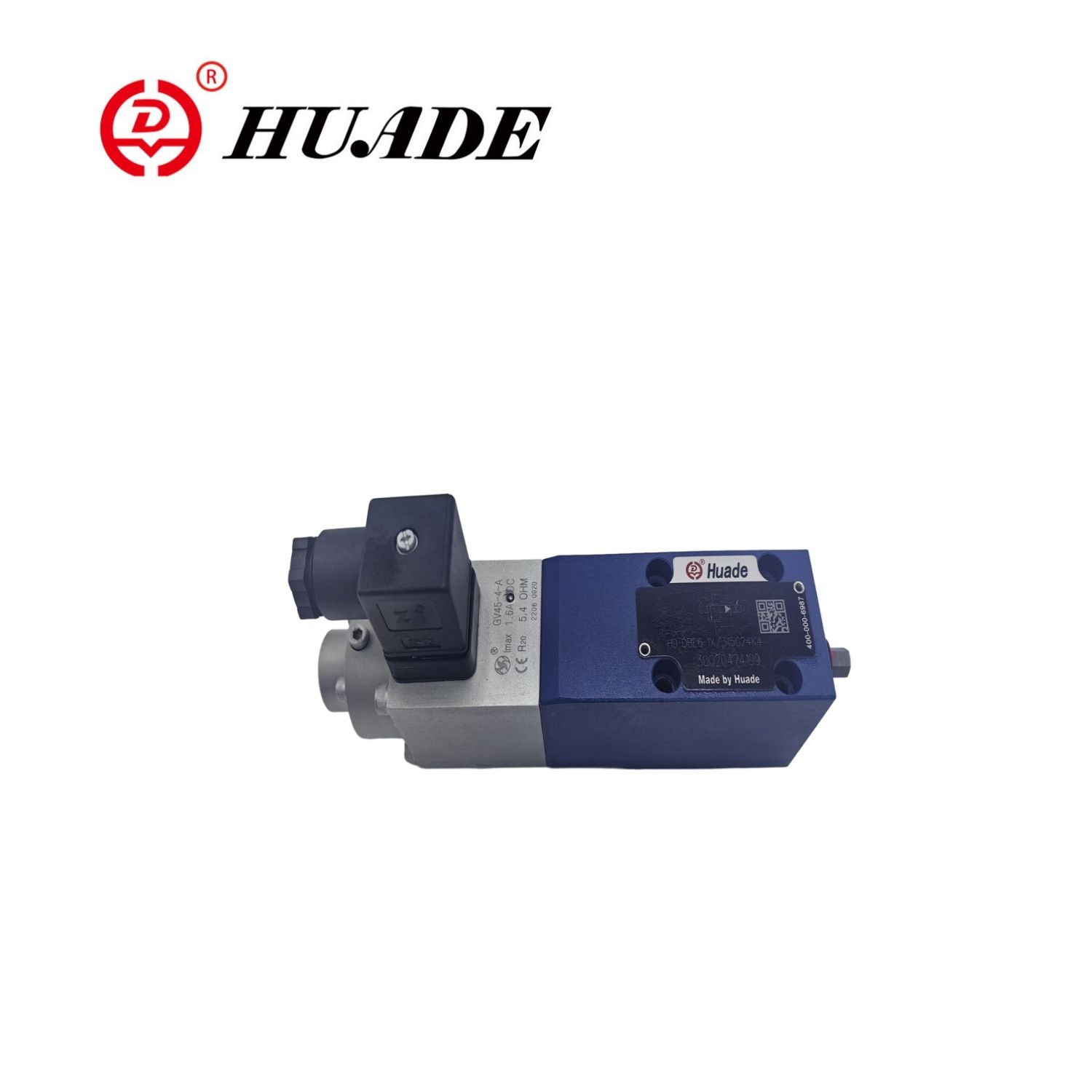

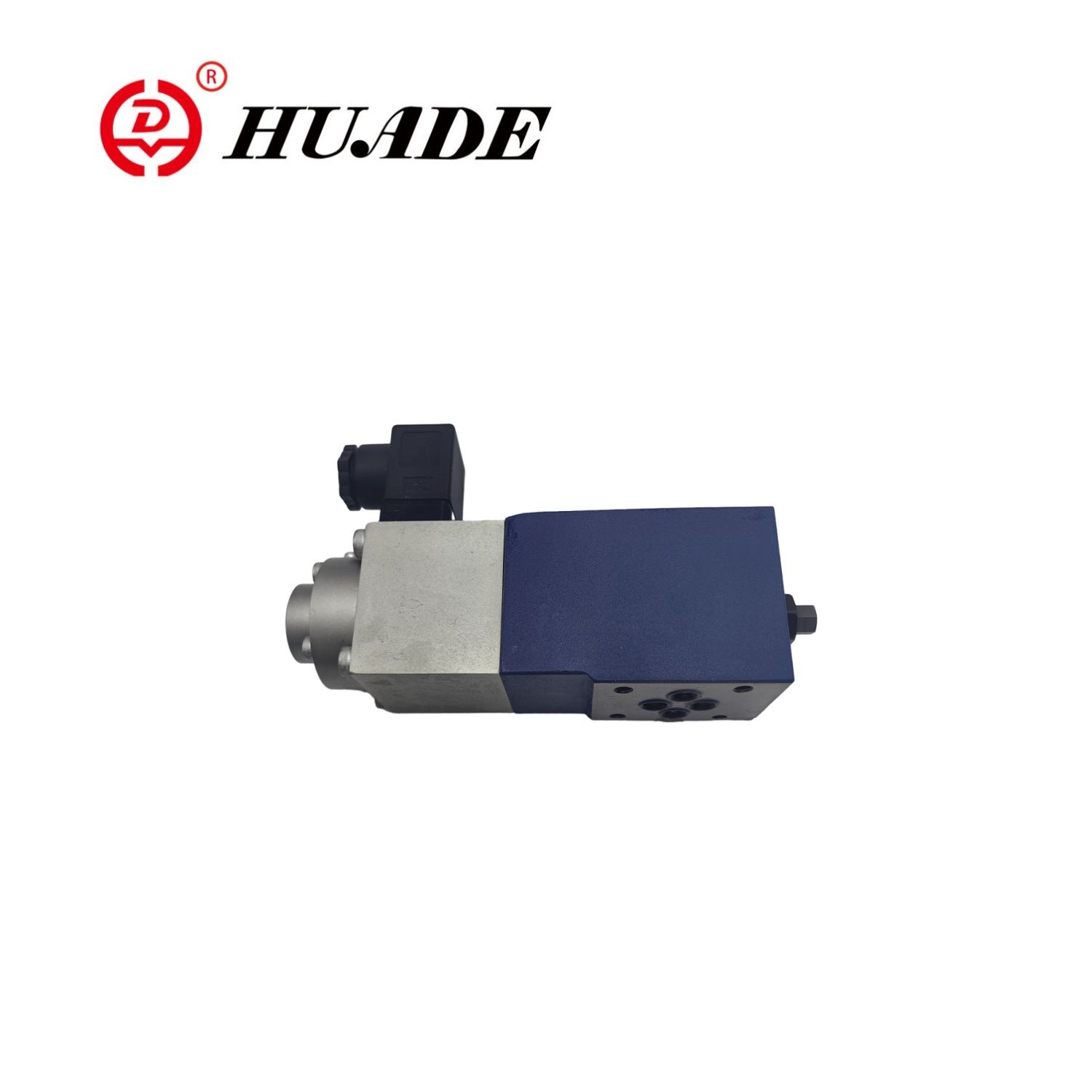

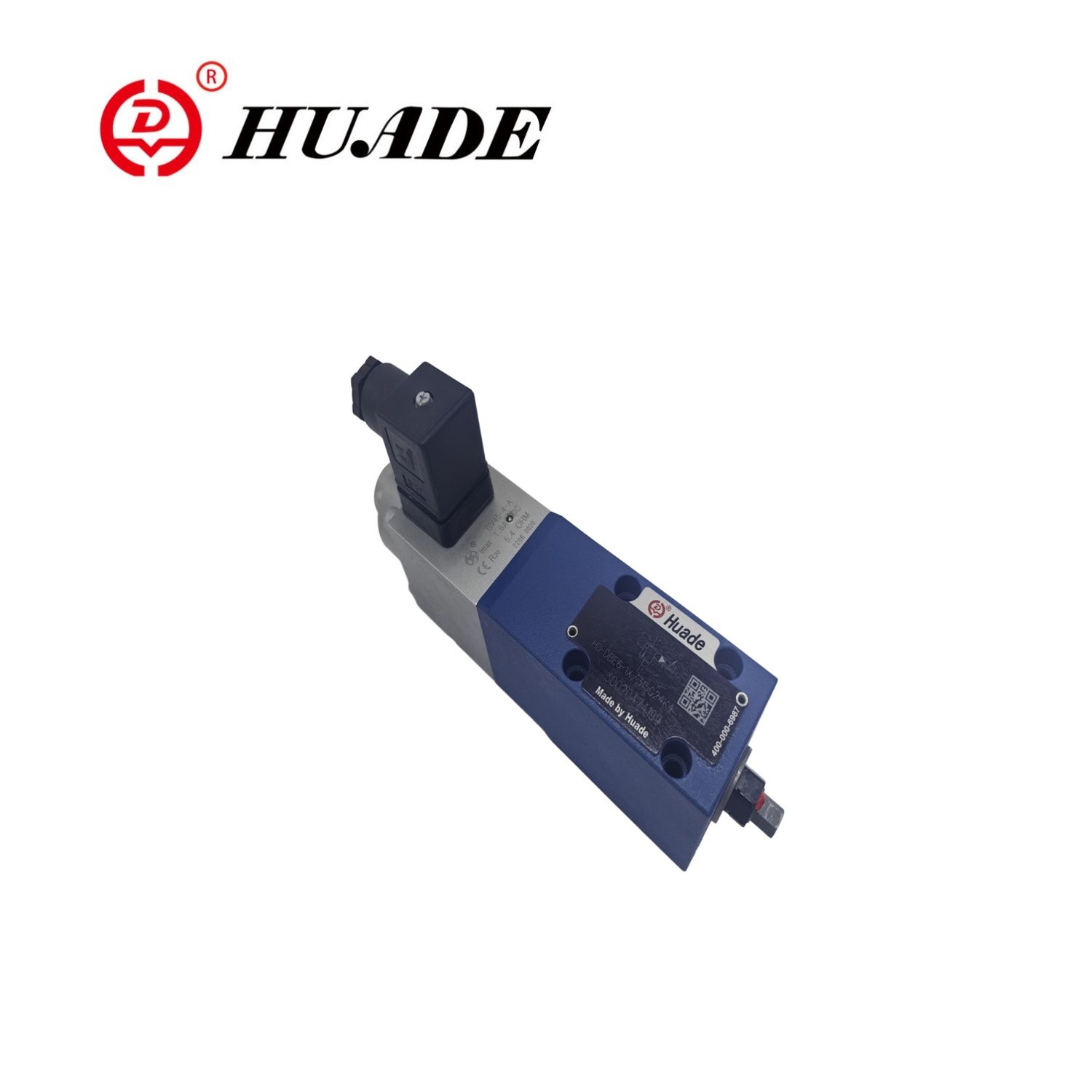

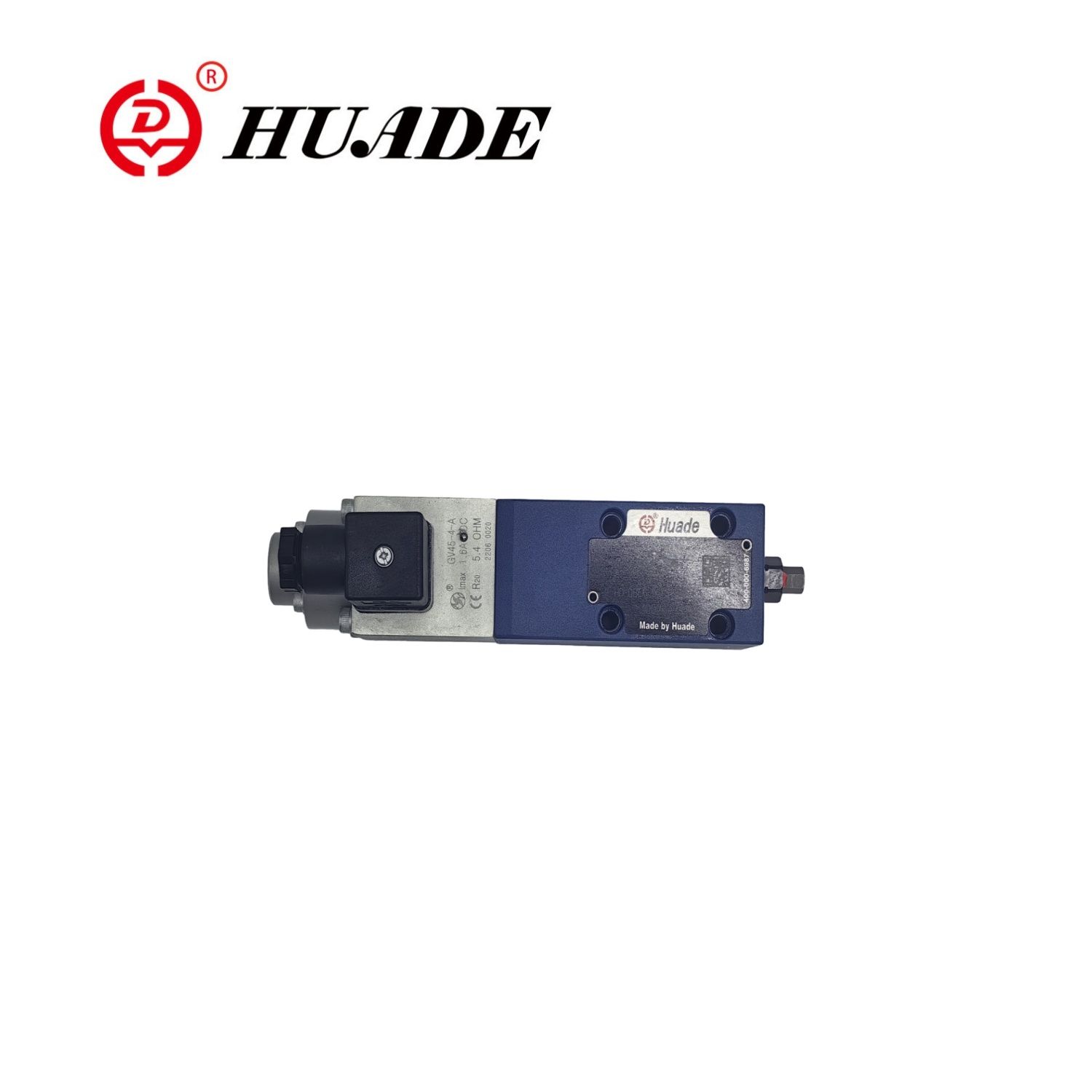

आनुपातिक राहत वाल्व ZDBE-1X एक आनुपातिक सोलनॉइड के माध्यम से वाल्व स्पूल की स्थिति को नियंत्रित करता है, जिससे सिस्टम के दबाव का स्थिर समायोजन प्राप्त होता है। आनुपातिक वाल्व ZDBE-1X CE आवश्यकताओं के साथ अनुपालन करता है, अंतर्राष्ट्रीय मानकों को पूरा करता है, और Rexroth के उत्पादों के साथ संगत है।
| सामान्य | ||
| इंस्टालेशन | वैकल्पिक | |
| भंडारण तापमान सीमा | -20 से +80 | |
| परिवेश तापमान रेंज | Dbe और zdbe (℃) | -20 से+70 |
| DBEE और ZDBEE (℃) | -20 से +50 | |
| वज़न | DBE और ZDBE (किग्रा) | 2.4 |
| DBEE और ZDBEE (KG) | 2.5 | |
| हाइड्रोलिक (ʋ = 46 mm2/s और t = 40 ° C ℃ 5 ℃ पर मापा जाता है | ||
| अधिकतम। परिचालन दाब | पोर्ट पी: पी 1-पी 2: ए 1-ए 2: बी 1-बी 2 एमपीए | 31.5 |
| पोर्ट टी एमपीए | 5 | |
| अधिकतम। तय करने योग्य दबाव | दबाव चरण 5 एमपीए | 5 |
| दबाव चरण 10 एमपीए | 10 | |
| दबाव चरण 20 एमपीए | 20 | |
| दबाव चरण 31.5 एमपीए | 31.5 | |
| मिन। सिग्नल मान 0 एमपीए पर सेट करने योग्य दबाव | विशेषता घटता देखें | |
| रिटर्न प्रेशर पोर्ट ए; बाहरी पायलट तेल नाली (y) के साथ | टैंक के लिए अलग और शून्य दबाव पर | |
| पायलट तेल प्रवाह एल/मिनट | 0.6O1.2 | |
| अधिकतम। प्रवाह एल/मिनट | 30 | |
| प्रेशर द्रव | खनिज तेल (HL, HLP) से DIN 51 524 | |
| दबाव द्रव तापमान सीमा | -20to+80 | |
| चिपचिपापन रेंज मिमी 2/एस | 15 से 380 | |
| विद्युतीय | 24V डीसी | |
| Min.control करंट (MA) | 100 | |
| Max.control वर्तमान एमए | 1600 | |
| सोलनॉइड कॉइल प्रतिरोध | 20 डिग्री सेल्सियस पर ठंडा मूल्य (ω) | 0.54 |
| अधिकतम। | 7.8 | |
| कर्तव्य | 100 | |
| विद्युत कनेक्शन | Dbe और zdbe | घटक प्लग के साथ DIN EN 175 301 ~ 803 |
| प्लग-इन कनेक्टर टू डीन एन 175 301-803 | ||
| DBEE और ZDBEE | घटक प्लग पैर की अंगुली DLN 43 563-AM6-3 के साथ | |
| प्लग-इन कनेक्टर टो डीन 43 563-बीएफ 6-3 | ||
| वाल्व संरक्षण द डीन 40 050 | आईपी 65 | |
| DBEE और ZDBEE के लिए नियंत्रण इलेक्ट्रॉनिक्स | वाल्व में एकीकृत | |
| DBE और ZDBE के लिए | ||
| यूरोकार्ड प्रारूप एनालॉग में एम्पलीफायर | Hd-vt-vspa1-1-1x/ | |
विशेषताएँ:
▶ एक सिस्टम दबाव को सीमित करने के लिए वाल्व
▶ आनुपातिक सोलनॉइड के माध्यम से सक्रियण
▶ सबप्लेट माउंटिंग या सैंडविच प्लेट डिजाइन के लिए
एक एकल स्रोत से ▶ वाल्व और नियंत्रण इलेक्ट्रॉनिक्स
आवेदन पत्र:
आनुपातिक राहत वाल्व ZDBE-1X का व्यापक रूप से विभिन्न हाइड्रोलिक प्रणालियों में उपयोग किया जाता है, जिन्हें सटीक दबाव नियंत्रण की आवश्यकता होती है, जैसे कि निर्माण मशीनरी, धातुकर्म उपकरण, जहाज निर्माण और अन्य क्षेत्रों।
आनुपातिक दबाव राहत वाल्व, प्रकार HD-ZDBE एक आनुपातिक सोलनॉइड के माध्यम से सक्रिय होते हैं। इन वाल्वों का उपयोग सिस्टम के दबाव को सीमित करने के लिए किया जाता है। इन वाल्वों के साथ, विद्युत कमांड मान के संबंध में सिस्टम के दबाव को समायोजित करना संभव है, जो सीमित होना है।
इन वाल्वों में मूल रूप से एक आनुपातिक सोलनॉइड (1), आवास (2), वाल्व कारतूस (3), स्पूल (4) और पायलट पॉपपेट (8) शामिल हैं। आनुपातिक सोलनॉइड विद्युत प्रवाह को आनुपातिक रूप से एक यांत्रिक बल में परिवर्तित करता है। वर्तमान में वृद्धि से सोलनॉइड बल में इसी वृद्धि का कारण बनता है। सोलनॉइड आर्मेचर चैंबर हाइड्रोलिक द्रव से भरा होता है और दबाव-संतुलित होता है। सिस्टम के दबाव की सेटिंग कमांड वैल्यू के संबंध में आनुपातिक सोलनॉइड्स (1) के माध्यम से की जाती है। पोर्ट पी में सिस्टम से उत्पन्न दबाव स्पूल (4) के दाहिने हाथ की ओर कार्य करता है। एक ही समय में सिस्टम दबाव नियंत्रण रेखा (6) के माध्यम से कार्य करता है जो स्पूल (4) के वसंत भरी हुई तरफ एक छिद्र (5) के साथ फिट किया जाता है। एक और राइफिस (7) के माध्यम से सिस्टम प्रेशर पायलट पॉपपेट (8) पर आनुपातिक सोलनॉइड (1) के बल के खिलाफ कार्य करता है। एक बार जब सिस्टम का दबाव पूर्व-सेट मूल्य पर पहुंच गया है, तो पायलट पॉपपेट (8) अपनी सीट से लिफ्ट। मॉडल के आधार पर, पायलट तेल अब पोर्ट ए (वाई) के माध्यम से या आंतरिक रूप से टैंक में बाहरी रूप से बह सकता है, यह स्पूल (4) के वसंत भरी हुई तरफ दबाव को सीमित करने का प्रभाव है। यदि सिस्टम का दबाव थोड़ा बढ़ता रहता है, तो स्पूल के दाहिने हाथ की तरफ उच्च दबाव स्पूल को बाईं ओर नियंत्रण स्थिति P से T में धकेलता है। न्यूनतम नियंत्रण पर वर्तमान -शून्य के एक कमांड मान के लिए न्यूनतम नियंत्रण में न्यूनतम सेट करने योग्य दबाव सेट किया जाएगा।

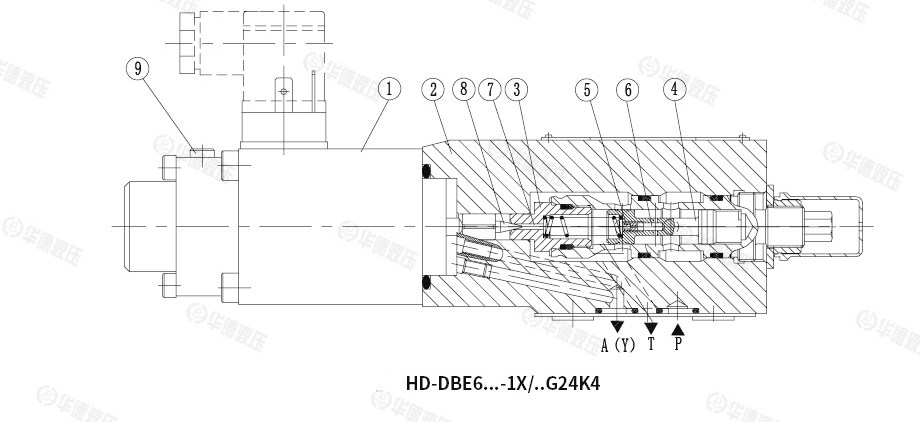

आनुपातिक दबाव राहत वाल्व zdbe-1x की संरचना

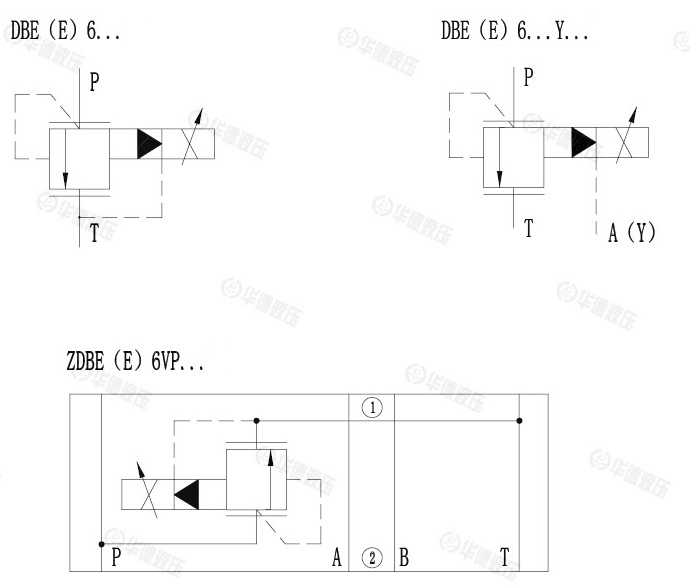

आनुपातिक दबाव राहत वाल्व zdbe-1x का प्रतीक
