दिशात्मक नियंत्रण वाल्व WMM 10: एक संपूर्ण तकनीकी मार्गदर्शिका

हाइड्रोलिक सिस्टम के साथ काम करते समय, सही दिशात्मक नियंत्रण वाल्व का चयन आपके ऑपरेशन को बना या बिगाड़ सकता है। बॉश रेक्सरोथ का डायरेक्शनल कंट्रोल वाल्व WMM 10 औद्योगिक सेटिंग में और अच्छे कारणों से एक लोकप्रिय विकल्प बन गया है। यह मैन्युअल रूप से संचालित वाल्व विश्वसनीयता बनाए रखते हुए उच्च दबाव और उच्च प्रवाह दर को संभालता है जिसका मुकाबला करना मुश्किल है।

WMM 10 को क्या अलग बनाता है?

दिशात्मक नियंत्रण वाल्व WMM 10 को औद्योगिक मशीनरी में हाइड्रोलिक द्रव के मैन्युअल नियंत्रण के लिए डिज़ाइन किया गया है। जो चीज इसे अलग करती है वह पोर्ट पी, ए और बी पर 315 बार तक दबाव को संभालने की क्षमता है, जिसमें प्रवाह दर 160 लीटर प्रति मिनट तक पहुंच जाती है। ये संख्याएँ मायने रखती हैं क्योंकि वे वाल्व को प्रतिक्रिया समय या परिशुद्धता से समझौता किए बिना बड़े हाइड्रोलिक एक्चुएटर्स को नियंत्रित करने की अनुमति देते हैं।

वाल्व एक सरल लेकिन प्रभावी डिज़ाइन का उपयोग करता है। जब आप मैनुअल हैंडल को हिलाते हैं, तो यह एक आंतरिक स्पूल को स्थानांतरित करता है जो हाइड्रोलिक द्रव प्रवाह को पुनर्निर्देशित करता है। यह सीधा यांत्रिक कनेक्शन ऑपरेटरों को तत्काल प्रतिक्रिया और नियंत्रण देता है, जो मशीन सेटअप या आपातकालीन स्थितियों के दौरान विशेष रूप से मूल्यवान है। स्विचिंग का समय आम तौर पर 10 से 45 मिलीसेकंड के बीच होता है, यह तेल की चिपचिपाहट और आप हैंडल पर कितना बल लगाते हैं, इस पर निर्भर करता है।

तकनीकी विशिष्टताओं को समझना

दिशात्मक नियंत्रण वाल्व WMM 10 NG10 आकार मानक का पालन करता है, जिसे D05 या CETOP 5 के रूप में भी जाना जाता है। इस मानकीकरण का मतलब है कि वाल्व आपकी माउंटिंग प्लेट को संशोधित किए बिना अन्य NG10 वाल्वों को प्रतिस्थापित कर सकता है। वाल्व का वजन 3.3 और 4.4 किलोग्राम के बीच होता है और इसे किसी भी स्थिति में स्थापित किया जा सकता है, जिससे आपको सिस्टम डिज़ाइन में लचीलापन मिलता है।

एक विवरण जिसे अक्सर अनदेखा कर दिया जाता है वह है रिटर्न पोर्ट दबाव सीमा। जबकि कार्यशील पोर्ट 315 बार संभाल सकते हैं, टी पोर्ट (रिटर्न लाइन) अधिकतम 160 बार है। जब आप अपना हाइड्रोलिक सर्किट डिज़ाइन कर रहे हों तो यह अंतर मायने रखता है। रिटर्न लाइन में उच्च दबाव स्पाइक्स के कारण स्पूल चिपक सकता है या अप्रत्याशित रूप से हिल सकता है, यही कारण है कि कई इंजीनियर दिशात्मक नियंत्रण वाल्व WMM 10 का उपयोग करके सिस्टम के लिए समर्पित निम्न-दबाव रिटर्न लाइनें डिज़ाइन करते हैं।

वाल्व को स्विच करने के लिए आवश्यक ऑपरेटिंग बल कॉन्फ़िगरेशन पर निर्भर करता है। स्प्रिंग-रिटर्न मॉडल को 18 से 20 न्यूटन बल की आवश्यकता होती है, जबकि डिटेंट संस्करणों (मॉडल कोड में "एफ" के साथ चिह्नित) को 30 से 40 न्यूटन की आवश्यकता होती है। डिटेंट फीचर स्पूल को उसकी स्थिति में लॉक कर देता है, जो तब उपयोगी होता है जब आपको हैंडल को पकड़े बिना वाल्व सेटिंग बनाए रखने की आवश्यकता होती है।

मॉडल कोड कैसे पढ़ें

मॉडल कोड को समझने से आपको सही वाल्व ऑर्डर करने में मदद मिलती है। 4WMM10E5X/F जैसा एक विशिष्ट कोड विशिष्ट घटकों में टूट जाता है। "4" चार बंदरगाहों को इंगित करता है, "डब्लूएमएम" दिखाता है कि यह मैन्युअल रूप से संचालित लीवर वाल्व है, "10" एनजी10 आकार को संदर्भित करता है, "ई" स्पूल कॉन्फ़िगरेशन का वर्णन करता है (इस मामले में, सभी बंदरगाह तटस्थ में अवरुद्ध हैं), "5एक्स" घटक श्रृंखला की पहचान करता है, और "एफ" का अर्थ है कि इसमें एक डिटेंट तंत्र है।

स्पूल प्रतीक आपके सिस्टम के व्यवहार में वास्तविक अंतर डालता है। एक "ई" स्पूल तटस्थ स्थिति में सभी बंदरगाहों को अवरुद्ध करता है, जो आपके एक्चुएटर्स में बहाव को रोकता है। एक "डब्ल्यू" स्पूल सभी बंदरगाहों को न्यूट्रल में टैंक से जोड़ता है, जो पंप को अनलोड करता है और गर्मी संचय को कम करता है। एक "जे" स्पूल एक श्रृंखला सर्किट बनाता है जो कम गति वाले संचालन के लिए अच्छा है। गलत स्पूल प्रकार चुनने से प्रदर्शन संबंधी समस्याएं हो सकती हैं, इसलिए आपके सिस्टम की ज़रूरतों को समझने में समय लगाना उचित है।

हाइड्रोलिक द्रव संगतता

दिशात्मक नियंत्रण वाल्व WMM 10 विभिन्न हाइड्रोलिक तरल पदार्थों के साथ काम करता है, लेकिन प्रत्येक प्रकार की विशिष्ट आवश्यकताएं होती हैं। एचएल या एचएलपी जैसे मानक खनिज तेल या तो एनबीआर या एफकेएम सील के साथ काम करते हैं और पूर्ण दबाव सीमा में सामान्य रूप से काम करते हैं। एचईटीजी तरल पदार्थ जैसे बायोडिग्रेडेबल विकल्प भी एनबीआर या एफकेएम सील का उपयोग करते हैं, जबकि एचईईएस तरल पदार्थ को विशेष रूप से एफकेएम सील की आवश्यकता होती है।

जल युक्त आग प्रतिरोधी तरल पदार्थ (एचएफसी) विशेष चुनौतियां पेश करते हैं। दिशात्मक नियंत्रण वाल्व डब्लूएमएम 10 के साथ एचएफसी तरल पदार्थ का उपयोग करते समय, आपको दबाव अंतर को सामान्य 315 बार के बजाय 50 बार तक सीमित करने की आवश्यकता होती है। एचएफसी तरल पदार्थ के साथ वाल्व का अपेक्षित जीवनकाल भी 50 से 100 प्रतिशत तक कम हो जाता है। गुहिकायन को रोकने के लिए आपको रिटर्न पोर्ट को कामकाजी दबाव अंतर के लगभग 20 प्रतिशत पर प्रीलोड करने की भी आवश्यकता है। ये अतिरिक्त आवश्यकताएं आपके स्वामित्व की कुल लागत को बढ़ाती हैं, इसलिए यदि आप एचएफसी तरल पदार्थों पर विचार कर रहे हैं तो इसे अपने निर्णय में शामिल करें।

ऑपरेटिंग तापमान रेंज सील सामग्री के अनुसार भिन्न होती है। एनबीआर सील तरल पदार्थ के लिए नकारात्मक 30 से सकारात्मक 80 डिग्री सेल्सियस तक काम करती है, जबकि परिवेश का तापमान नकारात्मक 20 और सकारात्मक 70 डिग्री सेल्सियस के बीच रहना चाहिए। एफकेएम सील्स तरल तापमान के लिए नकारात्मक 20 से सकारात्मक 80 डिग्री सेल्सियस तक चलने वाली थोड़ी अलग रेंज प्रदान करती हैं।

अपने सिस्टम को साफ़ रखना

तेल की सफ़ाई से वाल्व के प्रदर्शन में बहुत बड़ा अंतर आता है। दिशात्मक नियंत्रण वाल्व WMM 10 को आईएसओ 4406 कक्षा 20/18/15 या बेहतर की तरल सफाई की आवश्यकता होती है। यह तकनीकी अतिरेक जैसा लग सकता है, लेकिन मैन्युअल रूप से संचालित वाल्वों में स्पूल के चिपकने का प्रमुख कारण संदूषण है। यहां तक ​​कि छोटे कण भी स्पूल और बोर के बीच फंस सकते हैं, जिससे वाल्व लटक सकता है या धीमी गति से चल सकता है।

उच्च गुणवत्ता वाली निस्पंदन प्रणाली स्थापित करने से लंबे समय में लाभ मिलता है। स्वच्छ परिस्थितियों में वाल्व की खतरनाक विफलता का औसत समय (MTTFd) 150 वर्ष तक पहुँच जाता है, जो दर्शाता है कि वाल्व स्वयं अत्यंत विश्वसनीय है। अधिकांश विफलताएं बाहरी कारकों जैसे दूषित तेल, अनुचित स्थापना, या निर्दिष्ट दबाव सीमा के बाहर संचालन के कारण होती हैं।

सामान्य मुद्दे और समाधान

डायरेक्शनल कंट्रोल वाल्व WMM 10 के साथ स्पूल चिपकना सबसे आम समस्या है। यह आमतौर पर तब होता है जब स्पूल के आसपास कण जमा हो जाते हैं या उच्च-चिपचिपाहट वाले तेल के साथ ठंडे तापमान में काम करते समय। समाधान में उचित तेल की सफाई बनाए रखना और यह सुनिश्चित करना शामिल है कि आपके हाइड्रोलिक द्रव की चिपचिपाहट 2.8 से 500 वर्ग मिलीमीटर प्रति सेकंड की सीमा के भीतर रहे।

डिटेंट संस्करणों में अप्रत्याशित स्पूल आंदोलन तब हो सकता है जब रिटर्न लाइन में दबाव स्पाइक्स 30 से 40 न्यूटन होल्डिंग बल पर काबू पा लेते हैं। इससे सुरक्षा जोखिम पैदा होता है क्योंकि वाल्व ऑपरेटर इनपुट के बिना स्थिति बदल सकता है। रिटर्न लाइन में एक चेक वाल्व जोड़ने या एक अलग कम दबाव वाले रिटर्न सर्किट को डिजाइन करने से यह समस्या हल हो जाती है।

सील रिसाव समय के साथ विकसित होता है क्योंकि सामान्य ऑपरेशन के दौरान सील घिस जाती है। छोटी-मोटी लीक बड़ी समस्या बनने से पहले, नियमित निरीक्षण से यह बात जल्दी पकड़ में आ जाती है। सील बदलते समय, सुनिश्चित करें कि आप सील सामग्री का मिलान अपने हाइड्रोलिक द्रव प्रकार से करें।

मूल्य निर्धारण और विकल्प

बॉश रेक्सरोथ के डायरेक्शनल कंट्रोल वाल्व WMM 10 की कीमत आमतौर पर OEM भागों के लिए $1,091 और $1,114 USD के बीच होती है। यह कीमत रेक्सरोथ ब्रांड के साथ आने वाली इंजीनियरिंग गुणवत्ता और प्रमाणन को दर्शाती है। Huade जैसे निर्माताओं के कम लागत वाले विकल्प $38 से $132 USD तक हैं और NG10 अनुकूलता का दावा करते हैं, लेकिन ये जोखिम के साथ आते हैं।

चीनी निर्माता बहुत कम कीमतों पर कार्यात्मक रूप से समान वाल्व का उत्पादन करते हैं। Huade एक WMM 10 समतुल्य प्रदान करता है जो 315 बार दबाव और 160 लीटर प्रति मिनट प्रवाह की बुनियादी विशिष्टताओं से मेल खाता है। सवाल यह है कि क्या लागत बचत परिशुद्धता, दस्तावेज़ीकरण गुणवत्ता और दीर्घकालिक समर्थन में संभावित जोखिमों को उचित ठहराती है।

विकल्पों की तुलना करते समय, केवल मॉडल संख्या के बजाय वास्तविक विशिष्टताओं पर ध्यान दें। कुछ एनजी6 वाल्व समान नामकरण परंपराओं का उपयोग करते हैं लेकिन प्रति मिनट केवल 80 लीटर ही संभालते हैं, जो आपके सिस्टम को बाधित कर देगा। सत्यापित करें कि कोई भी विकल्प वास्तव में 160 लीटर प्रति मिनट की क्षमता प्रदान करता है जो दिशात्मक नियंत्रण वाल्व WMM 10 को बड़े एक्चुएटर्स के लिए उपयुक्त बनाता है।

इंस्टालेशन की सर्वोत्तम प्रथाएँ

डायरेक्शनल कंट्रोल वाल्व WMM 10 की उचित स्थापना माउंटिंग सतह से शुरू होती है। वाल्व एक सबप्लेट पर स्थापित होता है जो DIN 24340 A या ISO 4401-05-04-0-05 मानकों के अनुरूप होता है। माउंटिंग बोल्ट को विनिर्देश के अनुसार टॉर्क करें और वाल्व और सबप्लेट के बीच सही सील का उपयोग करें। यहां तक ​​​​कि छोटी स्थापना गलतियों से भी आंतरिक रिसाव हो सकता है या प्रदर्शन कम हो सकता है।

पाइप का आकार बहुत से लोगों की समझ से कहीं अधिक मायने रखता है। जब प्रवाह दर 160 लीटर प्रति मिनट तक पहुंच जाती है, तो कम आकार की पाइपिंग अत्यधिक दबाव ड्रॉप और गर्मी का निर्माण करती है। टी पोर्ट पर कम दबाव रेटिंग के कारण रिटर्न लाइन को विशेष रूप से पर्याप्त आकार की आवश्यकता होती है।

उच्च क्षणिक प्रवाह दर वाले सिस्टम के लिए, पी चैनल में थ्रॉटल कार्ट्रिज स्थापित करने से शॉक तरंगों और गुहिकायन को रोका जा सकता है। 0.8 मिलीमीटर छिद्र वाला B08 कार्ट्रिज एक अच्छा प्रारंभिक बिंदु प्रदान करता है, हालांकि आपके विशिष्ट एप्लिकेशन को समायोजन की आवश्यकता हो सकती है। यह छोटा सा जोड़ अचानक लोड परिवर्तन वाले सिस्टम में वाल्व जीवन को महत्वपूर्ण रूप से सुरक्षित रखता है।

रखरखाव रणनीति

एक सक्रिय रखरखाव दृष्टिकोण दिशात्मक नियंत्रण वाल्व WMM 10 के 150 साल के संभावित जीवनकाल को अधिकतम करता है। नियमित तेल विश्लेषण वाल्व को नुकसान पहुंचाने से पहले संदूषण समस्याओं को पकड़ लेता है। परीक्षण में कणों की संख्या, चिपचिपाहट और नमी की मात्रा न्यूनतम शामिल होनी चाहिए।

फ़िल्टर प्रतिस्थापन अंतराल आपके ऑपरेटिंग वातावरण और संदूषण दर पर निर्भर करते हैं। उच्च धूल वाले वातावरण में मासिक फ़िल्टर परिवर्तन की आवश्यकता हो सकती है, जबकि स्वच्छ औद्योगिक सेटिंग्स में कई महीने लग सकते हैं। फ़िल्टर बदलने से पहले डिफरेंशियल प्रेशर अलार्म के चालू होने का इंतज़ार न करें, क्योंकि कुछ क्षति पहले ही हो चुकी होगी।

सील प्रतिस्थापन परिचालन घंटों और दबाव चक्रों के आधार पर एक पूर्वानुमानित कार्यक्रम का पालन करता है। प्रतिस्थापन आवश्यक होने पर अतिरिक्त सील किट हाथ में रखने से डाउनटाइम कम हो जाता है। भविष्य की जरूरतों का अनुमान लगाने में मदद करने वाले पैटर्न स्थापित करने के लिए अपनी रखरखाव गतिविधियों का दस्तावेजीकरण करें।

WMM 10 कब चुनें

दिशात्मक नियंत्रण वाल्व WMM 10 उन अनुप्रयोगों में उत्कृष्टता प्राप्त करता है जहां मैनुअल नियंत्रण विद्युत सक्रियण पर लाभ प्रदान करता है। मशीन सेटअप प्रक्रियाएँ अक्सर मैनुअल वाल्वों की प्रत्यक्ष अनुभूति और तत्काल प्रतिक्रिया से लाभान्वित होती हैं। आपातकालीन ओवरराइड प्रणालियाँ भी मैनुअल वाल्वों को पसंद करती हैं क्योंकि वे विद्युत विफलता के दौरान भी काम करते हैं।

बड़े निर्माण उपकरण, मशीन टूल्स और प्रेस WMM 10 के लिए विशिष्ट अनुप्रयोगों का प्रतिनिधित्व करते हैं। उच्च दबाव क्षमता और उच्च प्रवाह दर का संयोजन बड़े हाइड्रोलिक सिलेंडर और मोटर्स की मांगों को संभालता है। डिटेंट विकल्प उन पोजिशनिंग अनुप्रयोगों के लिए अच्छी तरह से काम करता है जहां आपको अन्य कार्यों में भाग लेने के दौरान सेटिंग को लॉक करने की आवश्यकता होती है।

हालाँकि, वाल्व हर स्थिति के लिए आदर्श नहीं है। स्वचालित सिस्टम जिन्हें रिमोट कंट्रोल की आवश्यकता होती है, उन्हें इसके बजाय विद्युत सक्रिय वाल्व का उपयोग करना चाहिए। सरल ऑन-ऑफ स्विचिंग से परे सटीक प्रवाह नियंत्रण की आवश्यकता वाले अनुप्रयोगों को आनुपातिक वाल्व की आवश्यकता हो सकती है। इन सीमाओं को समझने से आपको अपनी विशिष्ट आवश्यकताओं के लिए सही वाल्व चुनने में मदद मिलती है।

अंतिम विचार

दिशात्मक नियंत्रण वाल्व WMM 10 परिपक्व हाइड्रोलिक तकनीक का प्रतिनिधित्व करता है जो उचित रूप से लागू होने पर विश्वसनीय प्रदर्शन प्रदान करता है। इसकी 315 बार दबाव रेटिंग और 160 लीटर प्रति मिनट प्रवाह क्षमता इसे एनजी10 आकार वर्ग में अधिक सक्षम मैनुअल वाल्वों में रखती है। 150-वर्षीय एमटीटीएफडी आंकड़ा ठोस इंजीनियरिंग को दर्शाता है, हालांकि इसे प्राप्त करने के लिए सिस्टम की सफाई और उचित रखरखाव पर ध्यान देने की आवश्यकता है।

एक नया सिस्टम डिज़ाइन करते समय या मौजूदा वाल्व को बदलते समय, वाल्व क्षमताओं को अपनी वास्तविक आवश्यकताओं से मिलाने पर ध्यान केंद्रित करें। यह मत मानिए कि उच्च विशिष्टताओं का मतलब हमेशा बेहतर प्रदर्शन होता है। उचित आकार और रखरखाव वाला डायरेक्शनल कंट्रोल वाल्व WMM 10 उसके द्वारा नियंत्रित की जाने वाली अधिकांश मशीनरी से अधिक समय तक चलेगा।

ओईएम और वैकल्पिक आपूर्तिकर्ताओं के बीच निर्णय अंततः आपकी जोखिम सहनशीलता और कुल लागत गणना पर निर्भर करता है। प्रारंभिक मूल्य अंतर आकर्षक लगते हैं, लेकिन तकनीकी सहायता, दस्तावेज़ीकरण गुणवत्ता और वारंटी कवरेज के मूल्य पर निर्भर करते हैं। महत्वपूर्ण अनुप्रयोगों के लिए जहां डाउनटाइम में उच्च लागत होती है, ओईएम विकल्प आमतौर पर उच्च अग्रिम कीमत के बावजूद वित्तीय रूप से समझ में आता है।

दिशात्मक नियंत्रण वाल्व WMM 10 के तकनीकी विवरणों को समझने से आपको विनिर्देश, स्थापना और रखरखाव के बारे में सूचित निर्णय लेने में मदद मिलती है। यह ज्ञान सीधे तौर पर बेहतर सिस्टम प्रदर्शन और लंबे घटक जीवन में तब्दील होता है, जो अंततः आपकी निचली रेखा में सुधार करता है।

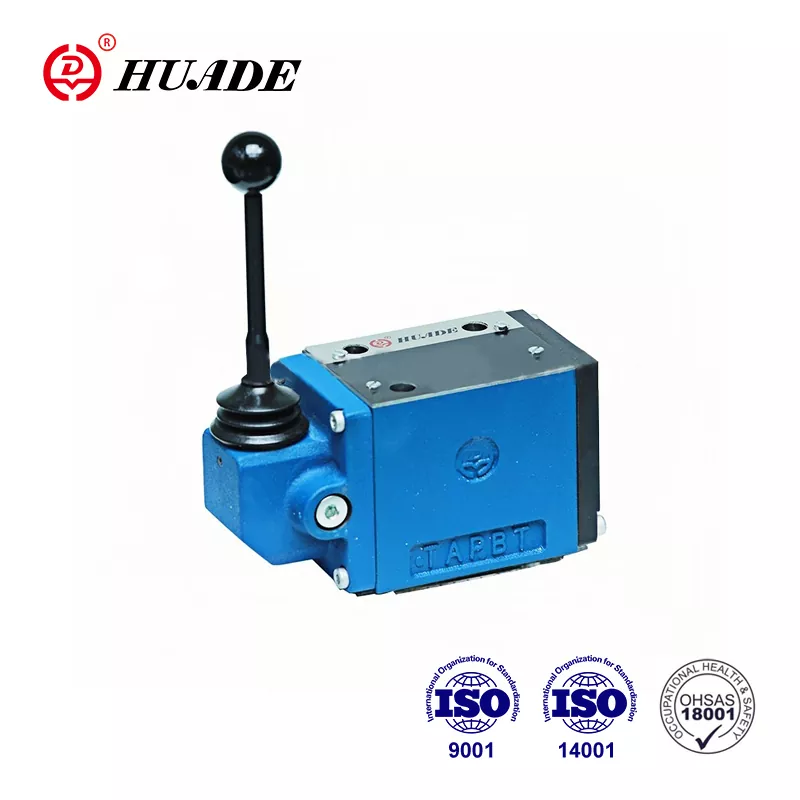

ह्यूड डायरेक्शनल कंट्रोल वाल्व डब्लूएमएम 10 विकल्प देखें
