WMU दिशात्मक नियंत्रण वाल्व: औद्योगिक अनुप्रयोगों के लिए एक संपूर्ण मार्गदर्शिका

जब आप किसी कारखाने के फर्श से गुजरते हैं या भारी मशीनरी का निरीक्षण करते हैं, तो आप जटिल हाइड्रोलिक सिस्टम के दृश्य भागों को देख रहे होते हैं। लेकिन इन मशीनों के अंदर ऐसे घटक छिपे होते हैं जो सब कुछ सुचारू रूप से काम करते हैं। दिशात्मक नियंत्रण वाल्व डब्लूएमयू इन महत्वपूर्ण घटकों में से एक है, जो सिलिंडर को विस्तार करने, वापस लेने और जरूरत पड़ने पर रुकने के लिए चुपचाप हाइड्रोलिक तरल पदार्थ को निर्देशित करता है।

यदि आप एक नई मशीन के लिए घटकों का चयन करने वाले इंजीनियर हैं, एक रखरखाव तकनीशियन हैं जो एक जिद्दी हाइड्रोलिक समस्या का निवारण कर रहे हैं, या एक खरीद प्रबंधक हैं जो गुणवत्ता और लागत को संतुलित करने की कोशिश कर रहे हैं, तो WMU दिशात्मक नियंत्रण वाल्व को समझने से आपका समय, पैसा और सिरदर्द बच सकता है। यह मार्गदर्शिका इस वर्कहॉर्स वाल्व के बारे में आपको जो कुछ जानने की आवश्यकता है उसे सीधे शब्दों में बताती है।

WMU दिशात्मक नियंत्रण वाल्व को क्या अलग बनाता है?

दिशात्मक नियंत्रण वाल्व WMU हाइड्रोलिक वाल्वों के एक परिवार से संबंधित है जो नियंत्रित करता है कि सिस्टम में द्रव कहाँ बहता है। इसे हाइड्रोलिक तेल के लिए यातायात नियंत्रक के रूप में सोचें। जब एक्चुएटर को विस्तार करने की आवश्यकता होती है, तो वाल्व कुछ रास्ते खोलता है। जब इसे पीछे हटने की आवश्यकता होती है, तो वाल्व विभिन्न मार्गों पर स्विच हो जाता है। डब्लूएमयू इसे यांत्रिक सक्रियण के माध्यम से पूरा करता है, जो इसे विद्युत नियंत्रित वाल्वों से अलग करता है।

"WMU" पदनाम आपको इस बारे में कुछ महत्वपूर्ण बताता है कि यह वाल्व कैसे काम करता है। "डब्ल्यू" का अर्थ मार्ग या दिशा है, जो दर्शाता है कि यह प्रवाह की दिशा को नियंत्रित करता है। "एम" यांत्रिक सक्रियण का संकेत देता है, जिसका अर्थ है कि यह विद्युत संकेतों के बजाय भौतिक गति से संचालित होता है। रोलर प्लंजर ऑपरेशन को इंगित करने के लिए "यू" अक्सर "आर" (जैसा कि डब्लूएमयू/आर में) के साथ दिखाई देता है। यह यांत्रिक दृष्टिकोण दिशात्मक नियंत्रण वाल्व WMU को कठोर वातावरण में विशेष रूप से विश्वसनीय बनाता है जहां इलेक्ट्रॉनिक्स विफल हो सकते हैं।

वाल्व के अंदर, आपको चार मुख्य घटक एक साथ काम करते हुए मिलेंगे। वाल्व बॉडी में सब कुछ होता है और माउंटिंग इंटरफ़ेस प्रदान करता है। एक रोलर या लीवर शरीर से फैला हुआ है, जो आपके चलने वाले उपकरण से जुड़े बाहरी कैमरे या कुत्ते से संपर्क करने की प्रतीक्षा कर रहा है। जब वह संपर्क होता है, तो यह हाइड्रोलिक मार्गों को स्विच करते हुए, वाल्व बॉडी के अंदर एक नियंत्रण स्पूल को धक्का देता है। कैम के दूर चले जाने पर एक रिटर्न स्प्रिंग हर चीज को वापस प्रारंभिक स्थिति में धकेल देता है।

WMU वास्तव में आपके सिस्टम में कैसे काम करता है

दिशात्मक नियंत्रण वाल्व WMU के संचालन को समझना यह समझने से शुरू होता है कि एक विशिष्ट मशीन चक्र के दौरान क्या होता है। मान लीजिए कि आप हाइड्रोलिक प्रेस चला रहे हैं। जैसे ही प्रेस रैम नीचे की ओर बढ़ती है, रैम पर लगा एक कैम अंततः आपके WMU वाल्व पर रोलर से संपर्क करता है। वह यांत्रिक संपर्क वाल्व स्पूल को एक नई स्थिति में धकेलता है, जो आपकी प्रक्रिया के अगले चरण को शुरू करने या सुरक्षा फ़ंक्शन को ट्रिगर करने का संकेत दे सकता है।

इस यांत्रिक क्रियान्वयन की सुंदरता इसकी सादगी और विश्वसनीयता है। जलने के लिए कोई सोलनॉइड कॉइल नहीं हैं, संक्षारण के लिए कोई विद्युत कनेक्शन नहीं है, और पायलट दबाव की आवश्यकता नहीं है। दिशात्मक नियंत्रण वाल्व WMU भौतिक स्थिति को सीधे हाइड्रोलिक सिग्नल में परिवर्तित करता है। यह इसे अनिवार्य रूप से एक हाइड्रोलिक सीमा स्विच बनाता है, जो अनुक्रमण संचालन के लिए बिल्कुल उपयुक्त है जहां एक कार्रवाई को अगली शुरुआत से पहले पूरा करना होगा।

वाल्व मानकीकृत माउंटिंग पैटर्न के माध्यम से आपके सिस्टम से जुड़ता है। अधिकांश WMU वाल्व ISO 4401-03-02-0-05 या DIN 24340 फॉर्म A मानकों का पालन करते हैं, जिसका अर्थ है कि वे NG6 सबप्लेट कहलाते हैं। यह मानकीकरण महत्वपूर्ण है क्योंकि इसका मतलब है कि आप अपने पूरे सिस्टम को फिर से डिज़ाइन किए बिना विभिन्न निर्माताओं से वाल्व स्वैप कर सकते हैं। कुछ बड़े संस्करण एनजी10 माउंटिंग का उपयोग करते हैं, जो उच्च प्रवाह दर को संभालता है।

दिशात्मक नियंत्रण वाल्व WMU की खरीदारी करते समय, आपको "3/2-वे" या "4/3-वे" के रूप में वर्णित कॉन्फ़िगरेशन दिखाई देंगे। ये नंबर आपको बंदरगाहों और स्थितियों के बारे में बताते हैं। 4/3-वे वाल्व में चार पोर्ट (दबाव, टैंक, और ए और बी लेबल वाले दो कार्य पोर्ट) और तीन संभावित स्थान होते हैं। केंद्र की स्थिति विशेष रूप से महत्वपूर्ण है क्योंकि यह निर्धारित करती है कि जब वाल्व सक्रिय नहीं हो रहा हो तो क्या होगा। कुछ डिज़ाइन आपके एक्चुएटर को अपनी जगह पर रखते हुए, हर चीज़ को केंद्र की स्थिति में अवरुद्ध रखते हैं। अन्य टैंक में प्रवाह की अनुमति देते हैं, दबाव छोड़ते हैं। सही विकल्प आपके विशिष्ट एप्लिकेशन पर निर्भर करता है।

तकनीकी विशिष्टताएँ जो वास्तव में मायने रखती हैं

दिशात्मक नियंत्रण वाल्व WMU प्रभावशाली विशिष्टताओं को संभालता है जो इसे गंभीर औद्योगिक कार्यों के लिए उपयुक्त बनाता है। अधिकतम दबाव रेटिंग आम तौर पर 315 बार तक पहुंचती है, जो लगभग 4,569 पाउंड प्रति वर्ग इंच होती है। प्रवाह क्षमता के लिए, एनजी6 आकार 60 लीटर प्रति मिनट तक संभालता है, जबकि एनजी10 संस्करण इसे 120 लीटर प्रति मिनट तक बढ़ा देता है। ये संख्याएँ मायने रखती हैं क्योंकि वाल्व को छोटा करने से दबाव में कमी और गर्मी पैदा होती है, जबकि बड़े आकार में पैसे की बर्बादी होती है।

तापमान सीमा एक और व्यावहारिक विचार है। दिशात्मक नियंत्रण वाल्व WMU नकारात्मक 30 डिग्री सेल्सियस से सकारात्मक 80 डिग्री सेल्सियस तक विश्वसनीय रूप से संचालित होता है। इसमें अधिकांश औद्योगिक वातावरण शामिल हैं, हालांकि चरम स्थितियों के लिए आपको विशेष सील की आवश्यकता हो सकती है। सील की बात करें तो मानक वाल्व एनबीआर (नाइट्राइल रबर) सील के साथ आते हैं, जो खनिज-आधारित हाइड्रोलिक तेलों के साथ अच्छी तरह से काम करते हैं। यदि आपका सिस्टम सिंथेटिक तरल पदार्थों का उपयोग करता है या उच्च तापमान की स्थिति में काम करता है, तो आप इसके बजाय एफकेएम (विटॉन) सील निर्दिष्ट कर सकते हैं।

एक विशिष्टता जिसे अक्सर अनदेखा कर दिया जाता है वह है रोलर प्लंजर की रेडियल सहनशीलता। दिशात्मक नियंत्रण वाल्व WMU कैम और रोलर के बीच 30 डिग्री तक गलत संरेखण को सहन करता है। स्थापना और संचालन के दौरान यह लचीलापन अविश्वसनीय रूप से मूल्यवान है। माउंटिंग ब्रैकेट पूरी तरह से संरेखित नहीं हो सकते हैं, संरचनात्मक घटक लोड के तहत लचीले हो सकते हैं, और थर्मल विस्तार घटकों को थोड़ा स्थानांतरित कर सकता है। वह 30-डिग्री सहनशीलता वास्तविक दुनिया की इन खामियों के बावजूद सब कुछ चालू रखती है।

वाल्व 2.8 से 500 वर्ग मिलीमीटर प्रति सेकंड तक की एक विस्तृत चिपचिपाहट सीमा को भी संभालता है। इसका मतलब यह है कि यह ठंड के मौसम में पतले हाइड्रोलिक तेल और ऑपरेटिंग तापमान पर गाढ़े तेल के साथ काम करता है। हालाँकि, इसमें एक समझौता है। उच्च चिपचिपाहट आंतरिक घर्षण और दबाव में गिरावट को बढ़ाती है, इसलिए आप ठंडे स्टार्टअप पर धीमी प्रतिक्रिया समय देख सकते हैं।

इंस्टालेशन की सर्वोत्तम प्रक्रियाएं जिन्हें आप नज़रअंदाज नहीं कर सकते

दिशात्मक नियंत्रण वाल्व WMU को सही ढंग से स्थापित करने से वर्षों की विश्वसनीय सेवा और निराशाजनक रखरखाव कॉल के बीच अंतर हो जाता है। शुरुआत स्वच्छता से करें. इससे पहले कि आप वाल्व को अनबॉक्स करें, सुनिश्चित करें कि आपका हाइड्रोलिक सिस्टम स्वच्छता मानकों को पूरा करता है। आईएसओ 4406 19/17/14 या एनएएस 1638 कक्षा 9 स्वीकार्य संदूषण स्तर का प्रतिनिधित्व करता है। इंस्टालेशन से पहले अपने सिस्टम को अच्छी तरह से फ्लश करें, क्योंकि वाल्व में जाने वाली कोई भी गंदगी बाद में समस्या पैदा कर सकती है।

माउंटिंग सतह कई लोगों की समझ से कहीं अधिक मायने रखती है। आपकी सबप्लेट समतल होनी चाहिए, जिसमें पोर्ट के उद्घाटन के आसपास कोई गड़गड़ाहट या खरोंच न हो। यहां तक ​​कि छोटी-छोटी खामियां भी लीक का रास्ता बना सकती हैं या उचित बैठने में बाधा डाल सकती हैं। क्रॉस पैटर्न का उपयोग करके माउंटिंग बोल्ट को विनिर्देश के अनुसार टॉर्क करें, ठीक वैसे ही जैसे आप कार पर व्हील लग नट के साथ करते हैं। यह समान दबाव वितरण और उचित सीलिंग सुनिश्चित करता है।

अपनी मशीन पर दिशात्मक नियंत्रण वाल्व WMU की स्थिति बनाते समय, इस बारे में सोचें कि कैम रोलर से कैसे संपर्क करेगा। रोलर अपने आवास में 90 डिग्री घूम सकता है, जिससे आपको माउंटिंग ओरिएंटेशन में लचीलापन मिलता है। हालाँकि, आप जितना संभव हो सके साइड लोडिंग को कम करना चाहते हैं। जबकि वाल्व 30 डिग्री के गलत संरेखण को सहन करता है, हर समय उस सहनशीलता के किनारे पर काम करने से घिसाव तेज हो जाता है। कैम और रोलर के बीच सीधे, चौकोर संपर्क का लक्ष्य रखें।

कैम डिज़ाइन पर सावधानीपूर्वक ध्यान देने की आवश्यकता है, भले ही यह तकनीकी रूप से वाल्व का हिस्सा नहीं है। एक ख़राब ढंग से डिज़ाइन किया गया कैम प्रोफ़ाइल अन्यथा उत्कृष्ट दिशात्मक नियंत्रण वाल्व WMU स्थापना को नष्ट कर सकता है। तीव्र रैंप कोणों से बचें जो शॉक लोडिंग पैदा करते हैं। कैम को रोलर से सुचारू रूप से संपर्क करना चाहिए, इसे बिना अत्यधिक बल के अपनी पूरी यात्रा के दौरान धकेलना चाहिए, फिर सफाई से छोड़ देना चाहिए। नुकीले किनारे या घिसी-पिटी कैम सतह प्रभाव लोडिंग का कारण बनती है जो कैम और वाल्व के आंतरिक घटकों दोनों को नुकसान पहुंचाती है।

सामान्य समस्याएँ और उन्हें कैसे ठीक करें

दिशात्मक नियंत्रण वाल्व WMU यांत्रिक रूप से मजबूत है, लेकिन यह अविनाशी नहीं है। सामान्य विफलता मोड को समझने से आपको समस्याओं का शीघ्र निवारण करने और विफलताओं को होने से पहले रोकने में मदद मिलती है।

स्पूल चिपकना सबसे आम समस्या है। आप धीमी या अधूरी शिफ्टिंग जैसे लक्षण देखेंगे, जहां एक्चुएटर अपने स्ट्रोक के अंत तक नहीं पहुंचता है या आंदोलन के दौरान झिझकता है। मूल कारण आमतौर पर संदूषण है। गंदगी के कण स्पूल और बोर के बीच फंस जाते हैं, जिससे घर्षण पैदा होता है जिसे सक्रियण बल दूर नहीं कर सकता। कभी-कभी आप स्पूल को साइड लोडिंग से चिपका हुआ भी देखेंगे, जहां गलत संरेखण के कारण स्पूल बोर के एक तरफ से बंध जाता है। समाधान में निस्पंदन में सुधार, सिस्टम को फ्लश करना और संरेखण की जाँच करना शामिल है। गंभीर मामलों में, यदि बोर खराब हो गया है तो आपको वाल्व को पूरी तरह से बदलने की आवश्यकता हो सकती है।

रोलर और प्लंजर का घिसाव असंगत ट्रिगरिंग के रूप में प्रकट होता है। दिशात्मक नियंत्रण वाल्व WMU दर्जनों चक्रों तक ठीक काम कर सकता है, फिर अचानक शिफ्ट होने में विफल हो सकता है। या आप देख सकते हैं कि सक्रियण बल की आवश्यकता बढ़ रही है। ऐसा इसलिए होता है क्योंकि कैम और रोलर के बीच संपर्क सतहें समय के साथ खराब हो जाती हैं, खासकर पर्याप्त स्नेहन के बिना। इस घिसाव से धातु के कण आपके सिस्टम में घूमते हैं, जिससे अन्य घटकों पर घिसाव तेज हो जाता है। रोकथाम में यह सुनिश्चित करना शामिल है कि आपका हाइड्रोलिक द्रव एक उचित चिकनाई फिल्म बनाए रखता है और नियमित रूप से संरेखण की जाँच करता है। एक बार जब काफी घिसाव हो जाता है, तो मरम्मत की कोशिश की तुलना में प्रतिस्थापन आम तौर पर अधिक लागत प्रभावी होता है।

स्प्रिंग विफलता कम आम है लेकिन अधिक नाटकीय है। यदि रिटर्न स्प्रिंग टूट जाता है या जाम हो जाता है, तो दिशात्मक नियंत्रण वाल्व WMU सक्रिय स्थिति में फंस जाता है और तटस्थ स्थिति में वापस नहीं आएगा। आपकी मशीन साइकिल अक्सर अजीब या असुरक्षित स्थिति में बंद हो जाती है। यह विफलता मोड यही कारण है कि कई प्रणालियाँ केवल वाल्व पर निर्भर रहने के बजाय अनावश्यक सुरक्षा सुविधाएँ शामिल करती हैं। नियमित निरीक्षण से पूर्ण विफलता से पहले स्प्रिंग की थकान को पकड़ने में मदद मिलती है, और कई रखरखाव कार्यक्रमों में समय या चक्र के आधार पर निवारक स्प्रिंग प्रतिस्थापन शामिल होता है।

हाइड्रोलिक शॉक ऐसी समस्याएं पैदा करता है जो तुरंत स्पष्ट नहीं हो सकती हैं। जब दिशात्मक नियंत्रण वाल्व WMU अचानक स्थिति बदलता है, तो यह लाइनों में क्षणिक दबाव स्पाइक्स बनाता है। ये स्पाइक्स शोर उत्पन्न करते हैं, घटक थकान को तेज करते हैं, और गुहिकायन क्षति का कारण बन सकते हैं। आप इसे अपनी हाइड्रोलिक लाइनों में धमाके या हथौड़े की आवाज के रूप में सुनेंगे। समाधान में प्रवाह परिवर्तन को धीमा करने के लिए दबाव रेखा में थ्रॉटल वाल्व या शॉक डैम्पनर जोड़ना शामिल है। इससे कुछ अतिरिक्त दबाव में कमी आती है, इसलिए आपको अपने सिस्टम डिज़ाइन में इसका ध्यान रखना होगा।

रखरखाव रणनीतियाँ जो वास्तव में काम करती हैं

दिशात्मक नियंत्रण वाल्व WMU को विश्वसनीय रूप से चालू रखने के लिए विदेशी उपकरणों या उन्नत प्रशिक्षण की आवश्यकता नहीं होती है, लेकिन इसमें निरंतरता की आवश्यकता होती है। सबसे महत्वपूर्ण रखरखाव कार्य भी सबसे सरल है: स्वच्छ हाइड्रोलिक तरल पदार्थ बनाए रखना। अपने तरल पदार्थ को निर्माता की सिफारिशों के अनुसार बदलें, न कि केवल तब जब वह गंदा दिखे। हाइड्रोलिक तेल समय के साथ रासायनिक रूप से ख़राब हो जाता है, भले ही वह अभी भी साफ़ दिखता हो। अपने एप्लिकेशन के लिए रेटेड फ़िल्टर का उपयोग करें और उन्हें समय पर बदलें।

अपने सिस्टम के दबाव की नियमित रूप से निगरानी करें। दबाव में अचानक गिरावट वाल्व में आंतरिक रिसाव का संकेत दे सकती है। हफ्तों या महीनों में धीरे-धीरे दबाव कम होने से सील के ख़राब होने का पता चलता है। इन रुझानों को जल्दी पकड़ने से आप आपातकालीन शटडाउन से निपटने के बजाय नियोजित डाउनटाइम के दौरान रखरखाव शेड्यूल कर सकते हैं।

असामान्य शोर पर ध्यान दें. दिशात्मक नियंत्रण वाल्व WMU को मामूली क्लिक के अलावा चुपचाप काम करना चाहिए क्योंकि यह स्थिति बदलता है। पीसने, चीखने या पीटने की आवाजें सभी समस्याओं का संकेत देती हैं। पीसने का मतलब आमतौर पर संदूषण होता है, चीखने का मतलब अपर्याप्त स्नेहन होता है, और पीटने का मतलब हाइड्रोलिक झटका होता है।

नियमित निरीक्षण के दौरान कैम और रोलर की स्थिति की जाँच करें। घिसाव, खरोंच या विकृति के लक्षण देखें। एक घिसी हुई कैम सतह अभी भी वाल्व को ट्रिगर कर सकती है लेकिन प्रभाव लोडिंग बनाती है जो आंतरिक घिसाव को तेज करती है। रोलर को अपने बेयरिंग पर स्वतंत्र रूप से घूमना चाहिए। यदि यह अपनी जगह पर जम गया है, तो कैम सुचारू रूप से लुढ़कने के बजाय रोलर की सतह पर खिंचता है, जिससे अत्यधिक गर्मी और घिसाव पैदा होता है।

विस्तृत रखरखाव रिकॉर्ड रखें। ध्यान दें कि आप कब फ़िल्टर बदलते हैं, कब आप सिस्टम को फ्लश करते हैं, और कोई भी लक्षण जो आप देखते हैं। अक्सर ऐसे पैटर्न सामने आते हैं जो विफलताओं का कारण बनने से पहले समस्याओं का पूर्वानुमान लगाने में आपकी मदद करते हैं। उदाहरण के लिए, यदि आप देखते हैं कि स्पूल चिपकना लगभग 10,000 चक्रों के बाद होता है, तो आप 8,000 चक्रों पर निवारक प्रतिस्थापन की योजना बना सकते हैं।

ओईएम बनाम संगत विकल्प: सही विकल्प बनाना

दिशात्मक नियंत्रण वाल्वों का बाज़ार मूल उपकरण निर्माता उत्पाद और संगत विकल्प दोनों प्रदान करता है। बॉश रेक्सरोथ उद्योगों में दशकों के सिद्ध प्रदर्शन के साथ, WMU वाल्वों के लिए प्राथमिक OEM के रूप में मानक स्थापित करता है। उनके वाल्व निर्माण उपकरण से लेकर रासायनिक प्रसंस्करण संयंत्रों, एयरोस्पेस ग्राउंड सपोर्ट उपकरण से लेकर समुद्री प्रणालियों तक के अनुप्रयोगों में दिखाई देते हैं।

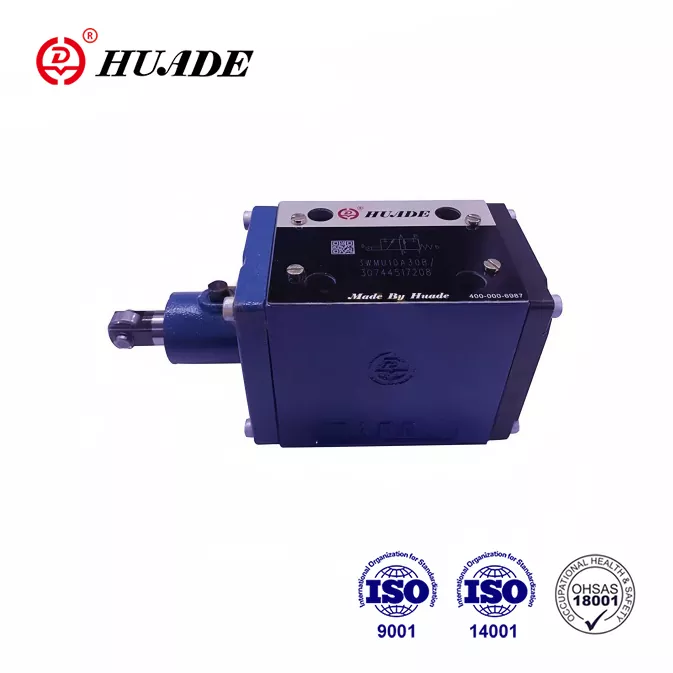

Huade हाइड्रोलिक जैसे संगत निर्माता ऐसे वाल्व का उत्पादन करते हैं जो समान मानकों को पूरा करते हैं और विनिमेय माउंटिंग की पेशकश करते हैं। इन विकल्पों की कीमत आम तौर पर ओईएम उत्पादों की तुलना में 20 से 30 प्रतिशत कम होती है, जो तब आकर्षक लगता है जब आप बजट का प्रबंधन कर रहे हों। असली सवाल यह है कि क्या वह लागत बचत आपके विशिष्ट एप्लिकेशन के लिए सार्थक है।

मिशन-महत्वपूर्ण प्रणालियों के लिए जहां विफलता सुरक्षा खतरे या बेहद महंगी डाउनटाइम पैदा करती है, ओईएम वाल्व समझ में आते हैं। एक दिशात्मक नियंत्रण वाल्व WMU के बारे में सोचें जो समुद्री जहाज पर स्टीयरिंग को नियंत्रित करता है या स्टील मिल में भारी भार की स्थिति को नियंत्रित करता है। ओईएम गुणवत्ता के लिए आप जो प्रीमियम भुगतान करते हैं वह विफलता की भयावह लागत के खिलाफ बीमा है। ओईएम वाल्व आमतौर पर उच्च-कंपन वातावरण में बेहतर प्रदर्शन दिखाते हैं और अधिक चक्रों के माध्यम से अपने विनिर्देशों को बनाए रखते हैं।

कम कर्तव्य चक्र वाले कम महत्वपूर्ण अनुप्रयोगों के लिए, संगत वाल्व आपके स्वामित्व की कुल लागत को अनुकूलित कर सकते हैं। एक जॉब शॉप में कम गति वाले प्रेस को अनुक्रमित करने वाले एक दिशात्मक नियंत्रण वाल्व WMU को निरंतर उत्पादन में समान मांगों का सामना नहीं करना पड़ता है। संगत वाल्वों से होने वाली लागत बचत से आप स्पेयर पार्ट्स का स्टॉक कर सकते हैं या अन्य सिस्टम घटकों को अपग्रेड कर सकते हैं। बस यह सुनिश्चित करें कि आप प्रतिष्ठित आपूर्तिकर्ताओं से खरीदारी कर रहे हैं जो वास्तव में उनके द्वारा दावा किए गए मानकों को पूरा करते हैं और दस्तावेज़ प्रदान कर सकते हैं।

एक स्मार्ट रणनीति में दोहरी सोर्सिंग शामिल होती है। महत्वपूर्ण पथों में OEM दिशात्मक नियंत्रण वाल्व का उपयोग करें जहां विफलता उत्पादन रोकती है या सुरक्षा समस्याएं पैदा करती है। द्वितीयक कार्यों के लिए संगत वाल्व निर्दिष्ट करें जहां आप थोड़ी कम विश्वसनीयता वहन कर सकते हैं। यह दृष्टिकोण आपकी संपूर्ण सुविधा में जोखिम और लागत को संतुलित करता है।

वास्तविक दुनिया के अनुप्रयोग जहां WMU उत्कृष्ट है

दिशात्मक नियंत्रण वाल्व WMU उन अनुप्रयोगों में चमकता है जहां यांत्रिक स्थिति संवेदन की आवश्यकता होती है और विद्युत घटक समस्याग्रस्त होंगे। मशीन टूल्स एक आदर्श उदाहरण प्रदान करते हैं। जैसे ही एक मिलिंग मशीन टेबल अपनी अंतिम स्थिति तक जाती है, टेबल पर एक कैम WMU वाल्व से संपर्क करता है, जिससे अगला ऑपरेशन शुरू हो जाता है। इस इंटरैक्शन की यांत्रिक प्रकृति शीतलक स्प्रे, धातु चिप्स और तापमान भिन्नता के साथ भी विश्वसनीय रूप से काम करती है जो विद्युत सेंसर को चुनौती देगी।

पंच प्रेस और स्टैम्पिंग उपकरण अनुक्रमण संचालन के लिए बड़े पैमाने पर दिशात्मक नियंत्रण वाल्व का उपयोग करते हैं। प्रेस रैम में ऐसे कैम होते हैं जो स्ट्रोक के दौरान विशिष्ट स्थानों पर वाल्वों को ट्रिगर करते हैं। होल्डिंग सर्किट के लिए डाई बंद होने पर एक वाल्व संकेत दे सकता है। कोई अन्य भाग निष्कासन को ट्रिगर कर सकता है। कोई तीसरा सुरक्षा द्वार को नियंत्रित कर सकता है। ये यांत्रिक इंटरलॉक जटिल प्रोग्रामिंग या विद्युत पैनलों के बिना विश्वसनीय अनुक्रमण प्रदान करते हैं जो लागत और विफलता बिंदु जोड़ते हैं।

धातुकर्म उपकरण कुछ सबसे कठोर औद्योगिक वातावरणों में काम करते हैं जिनकी कल्पना की जा सकती है। रोलिंग मिल, फोर्ज और ताप उपचार प्रणालियाँ उच्च तापमान, भारी संदूषण और तीव्र कंपन को जोड़ती हैं। दिशात्मक नियंत्रण वाल्व WMU विद्युत संचालित विकल्पों की तुलना में इन स्थितियों को बेहतर ढंग से संभालता है। यांत्रिक सक्रियण विद्युत चुम्बकीय हस्तक्षेप, धूल, या तापमान चरम सीमा की परवाह नहीं करता है जो इलेक्ट्रॉनिक घटकों को अक्षम कर देगा।

समुद्री और अपतटीय अनुप्रयोग यांत्रिक क्रियान्वयन की विश्वसनीयता को महत्व देते हैं। नमक का छिड़काव, नमी और निरंतर कंपन जहाजों और प्लेटफार्मों पर विद्युत प्रणालियों को प्रभावित करते हैं। डेक मशीनरी या स्टीयरिंग सिस्टम को नियंत्रित करने वाला एक दिशात्मक नियंत्रण वाल्व WMU संक्षारण चिंताओं के बिना भरोसेमंद संचालन प्रदान करता है। यांत्रिक प्रकृति रखरखाव को भी सरल बनाती है, क्योंकि आपको विशेष इलेक्ट्रॉनिक डायग्नोस्टिक उपकरण की आवश्यकता नहीं होती है।

सामग्री प्रबंधन प्रणालियाँ सीमा स्टॉप और स्थिति संवेदन के लिए WMU वाल्व का उपयोग करती हैं। एक हाइड्रोलिक लिफ्ट सिलेंडर तब तक विस्तारित होता है जब तक कि यह एक पूर्व निर्धारित स्थिति तक नहीं पहुंच जाता है, जहां एक कैम अगले ऑपरेशन के लिए आंदोलन को रोकने या संकेत तत्परता के लिए वाल्व को ट्रिगर करता है। यह यांत्रिक फीडबैक तत्काल है और यह टाइमिंग सर्किट या सेंसर पर निर्भर नहीं करता है जो अंशांकन से बाहर हो सकते हैं।

इष्टतम प्रदर्शन के लिए सिस्टम डिज़ाइन संबंधी विचार

आपके हाइड्रोलिक सिस्टम में एक दिशात्मक नियंत्रण वाल्व WMU को एकीकृत करने के लिए केवल वाल्व से परे सोचने की आवश्यकता होती है। वाल्व हर दूसरे घटक के साथ इंटरैक्ट करता है, इसलिए सिस्टम-स्तरीय डिज़ाइन विकल्प प्रदर्शन और विश्वसनीयता को प्रभावित करते हैं।

दबाव रेखा का डिज़ाइन कई इंजीनियरों की समझ से कहीं अधिक मायने रखता है। जब दिशात्मक नियंत्रण वाल्व डब्लूएमयू स्थिति बदलता है, तो यह प्रवाह क्षणिक बनाता है जो पूरे सिस्टम में दबाव बढ़ा सकता है। ये दबाव स्पाइक्स हर घटक पर दबाव डालते हैं और हाइड्रोलिक सिस्टम में अक्सर सुनाई देने वाली धमाकेदार आवाजें पैदा करते हैं। दबाव रेखा में एक छोटा छिद्र या थ्रॉटल वाल्व जोड़ने से ये क्षणिक नम हो जाते हैं। ट्रेडऑफ़ अतिरिक्त दबाव ड्रॉप और कुछ गर्मी उत्पादन है, लेकिन शॉक लोडिंग में कमी से घटक जीवन में काफी वृद्धि होती है।

प्रवाह क्षमता को सावधानीपूर्वक मिलान की आवश्यकता है। दिशात्मक नियंत्रण वाल्व WMU विभिन्न आकारों में आता है क्योंकि एक आकार सभी अनुप्रयोगों में फिट नहीं होता है। अंडरसाइज़िंग से अत्यधिक दबाव में गिरावट आती है, जो बिजली बर्बाद करती है और गर्मी उत्पन्न करती है। आपके एक्चुएटर्स धीरे-धीरे प्रतिक्रिया करते हैं, और वाल्व गर्म हो जाता है। ओवरसाइज़िंग अधिक सुरक्षित लगती है लेकिन आवश्यकता से अधिक पैसा खर्च होता है और वास्तव में कुछ अनुप्रयोगों में नियंत्रण समस्याएं पैदा हो सकती हैं। अपनी अधिकतम प्रवाह आवश्यकताओं की सावधानीपूर्वक गणना करें और अगले मानक आकार का चयन करें।

निस्पंदन पर आम तौर से जितना ध्यान दिया जाता है, उससे कहीं अधिक ध्यान देने की जरूरत है। दिशात्मक नियंत्रण वाल्व WMU में स्पूल और बोर के बीच सख्त अंतराल होता है, जिसे आमतौर पर माइक्रोन में मापा जाता है। मानक सिस्टम फ़िल्टर की पकड़ से छोटे कण अभी भी समस्याएँ पैदा कर सकते हैं। महत्वपूर्ण वाल्वों के तुरंत अपस्ट्रीम में एक उच्च दक्षता वाला फ़िल्टर जोड़ने पर विचार करें। अतिरिक्त दबाव ड्रॉप न्यूनतम है, और विस्तारित घटक जीवन में संदूषण के खिलाफ सुरक्षा फायदेमंद होती है।

माउंटिंग स्थान प्रदर्शन और रखरखाव पहुंच दोनों को प्रभावित करता है। दिशात्मक नियंत्रण वाल्व WMU को ऐसी जगह रखने से जहां आप ऑपरेशन के दौरान इसे आसानी से देख सकें, समस्या निवारण में मदद मिलती है। यह स्पष्ट रूप से पुष्टि करने में सक्षम होने के कारण कि कैम रोलर से ठीक से संपर्क कर रहा है, जब सर्किट अपेक्षा के अनुरूप काम नहीं करते हैं तो घंटों की परेशानी से बचा जा सकता है। साथ ही, वाल्व और उसके द्वारा नियंत्रित एक्चुएटर्स के बीच प्लंबिंग रन को कम करने का प्रयास करें। नली या ट्यूब के प्रत्येक अतिरिक्त पैर में दबाव में गिरावट, संभावित रिसाव बिंदु और फंसे हुए तरल पदार्थ की मात्रा जुड़ जाती है जो प्रतिक्रिया को धीमा कर देती है।

यांत्रिक दिशात्मक नियंत्रण का भविष्य

हाइड्रोलिक प्रणालियों में व्यापक रुझानों को देखते हुए, आप दिशात्मक नियंत्रण वाल्व WMU के दीर्घकालिक स्थान के बारे में आश्चर्यचकित हो सकते हैं। इलेक्ट्रो-हाइड्रोलिक आनुपातिक वाल्व और इलेक्ट्रॉनिक नियंत्रण परिष्कृत क्षमताएं प्रदान करते हैं जिनकी तुलना यांत्रिक वाल्व नहीं कर सकते। फिर भी यांत्रिक सक्रियण जल्द ही अप्रचलित नहीं हो रहा है।

यांत्रिक प्रणालियों की विश्वसनीयता का लाभ कुछ अनुप्रयोगों के लिए आकर्षक बना हुआ है। जब विफलता कोई विकल्प नहीं है और सरलता मायने रखती है, तो प्रत्यक्ष यांत्रिक क्रियान्वयन जीतता है। कठोर वातावरण वाले उद्योग दिशात्मक नियंत्रण वाल्व WMU का चयन करना जारी रखते हैं क्योंकि यह तब काम करता है जब इलेक्ट्रॉनिक्स काम नहीं करेगा। अद्यतन करने के लिए कोई सॉफ़्टवेयर नहीं है, भ्रष्ट करने के लिए कोई फ़र्मवेयर नहीं है, और पुन: अंशांकन करने के लिए कोई सेंसर नहीं है।

लागत संबंधी विचार भी कई अनुप्रयोगों के लिए यांत्रिक वाल्वों के पक्ष में हैं। एक बुनियादी दिशात्मक नियंत्रण वाल्व WMU की लागत एक समकक्ष इलेक्ट्रॉनिक प्रणाली के लिए आपके द्वारा भुगतान की जाने वाली लागत का एक अंश है। जब आप इंस्टॉलेशन समय, प्रोग्रामिंग और चल रहे रखरखाव को ध्यान में रखते हैं, तो कुल लागत अंतर और भी अधिक स्पष्ट हो जाता है। उन अनुप्रयोगों के लिए जहां सरल ऑन-ऑफ नियंत्रण पर्याप्त है, आनुपातिक नियंत्रण के लिए अतिरिक्त पैसे खर्च करने का कोई मतलब नहीं है।

मानकीकरण में सुधार जारी है, जिससे दिशात्मक नियंत्रण वाल्व WMU अधिक बहुमुखी बन गया है। जैसे-जैसे निर्माता सामान्य माउंटिंग पैटर्न और पोर्ट कॉन्फ़िगरेशन अपनाते हैं, आपको विभिन्न आपूर्तिकर्ताओं से घटकों को मिलाने और मिलान करने की अधिक स्वतंत्रता मिलती है। यह प्रतियोगिता नवाचार और लागत में कमी दोनों को बढ़ावा देती है, जिससे अंतिम उपयोगकर्ताओं को लाभ होता है।

अपना चयन निर्णय लेना

आपके एप्लिकेशन के लिए सही दिशात्मक नियंत्रण वाल्व WMU का चयन स्वामित्व की कुल लागत पर विचार करते समय आवश्यकताओं के अनुरूप विनिर्देशों पर निर्भर करता है। स्पष्ट रूप से परिभाषित करके प्रारंभ करें कि आपको वाल्व से क्या करने की आवश्यकता है। इसे किस दबाव और प्रवाह दर को संभालना चाहिए? इसे किन पर्यावरणीय परिस्थितियों का सामना करना पड़ेगा? यह प्रति दिन कितने चक्रों में संचालित होगा? असफलता का परिणाम क्या होता है?

परिभाषित आवश्यकताओं के साथ, OEM और संगत निर्माताओं दोनों के विकल्पों का मूल्यांकन करें। केवल विपणन साहित्य ही नहीं, बल्कि संपूर्ण तकनीकी दस्तावेज़ीकरण का अनुरोध करें। वास्तविक प्रदर्शन वक्र, आयामी चित्र और रखरखाव अनुशंसाएँ देखें। उन आपूर्तिकर्ताओं से सावधान रहें जो विस्तृत विशिष्टताएँ प्रदान नहीं कर सकते हैं या जो ऐसे दावे करते हैं जो सच होने के लिए बहुत अच्छे लगते हैं।

केवल खरीद मूल्य से परे कुल लागत चित्र पर विचार करें। एक सस्ता वाल्व जिसे दो बार बदलने की आवश्यकता होती है, पैसे नहीं बचाता है। स्थापना समय, स्पेयर पार्ट्स की उपलब्धता, तकनीकी सहायता गुणवत्ता और संभावित डाउनटाइम लागत में कारक। कभी-कभी OEM दिशात्मक नियंत्रण वाल्व WMU के लिए अधिक अग्रिम भुगतान करना सही आर्थिक अर्थ रखता है। अन्य समय में, एक संगत विकल्प मूल्य को अनुकूलित करता है।

समर्थन और सेवा के बारे में मत भूलना. क्या आपको प्रतिस्थापन हिस्से आसानी से मिल सकते हैं? यदि आपके कोई प्रश्न हैं तो क्या निर्माता तकनीकी सहायता प्रदान करता है? क्या ऐसे स्थानीय वितरक हैं जो वाल्वों का स्टॉक रखते हैं और जब आपको आपातकालीन प्रतिस्थापन की आवश्यकता होती है तो वे तुरंत वितरण कर सकते हैं? ये कारक अक्सर छोटे मूल्य अंतर से अधिक मायने रखते हैं।

दिशात्मक नियंत्रण वाल्व WMU सिद्ध तकनीक का प्रतिनिधित्व करता है जो औद्योगिक हाइड्रोलिक्स को अच्छी तरह से सेवा प्रदान करता है। इसकी यांत्रिक सादगी मांग वाले वातावरण में विश्वसनीयता प्रदान करती है जहां अधिक परिष्कृत विकल्प संघर्ष करते हैं। यह समझकर कि ये वाल्व कैसे काम करते हैं, कौन से विनिर्देश मायने रखते हैं, और उन्हें ठीक से कैसे बनाए रखा जाए, आप उन्हें अपने सिस्टम में प्रभावी ढंग से तैनात कर सकते हैं और उन्हें वर्षों तक चालू रख सकते हैं। चाहे आप एक नई मशीन डिजाइन कर रहे हों या मौजूदा उपकरण का रखरखाव कर रहे हों, WMU दिशात्मक नियंत्रण वाल्व हाइड्रोलिक प्रवाह नियंत्रण के लिए एक मजबूत, लागत प्रभावी समाधान के रूप में विचार करने योग्य है।
