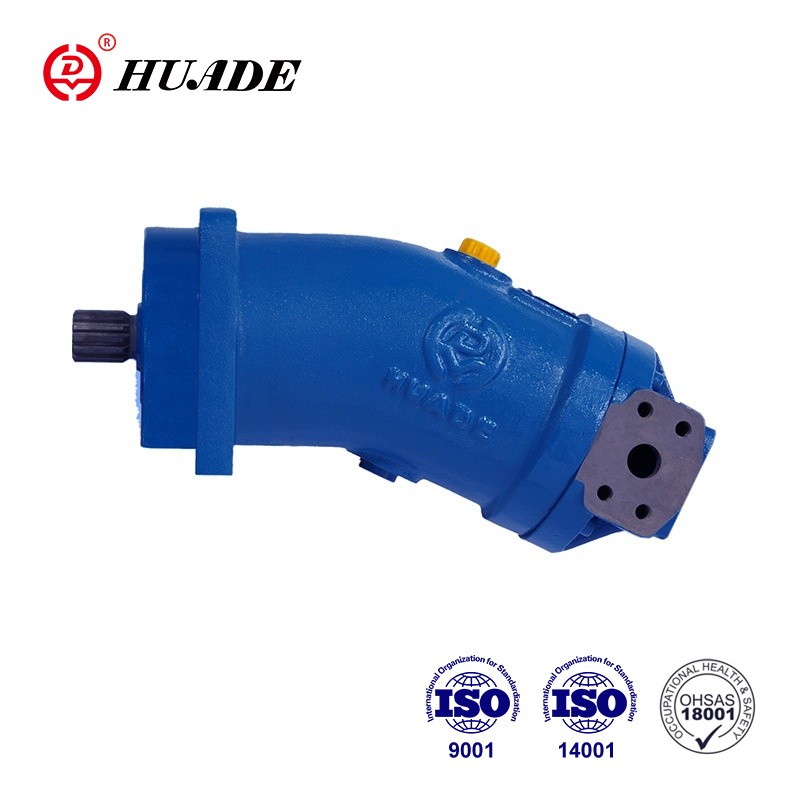

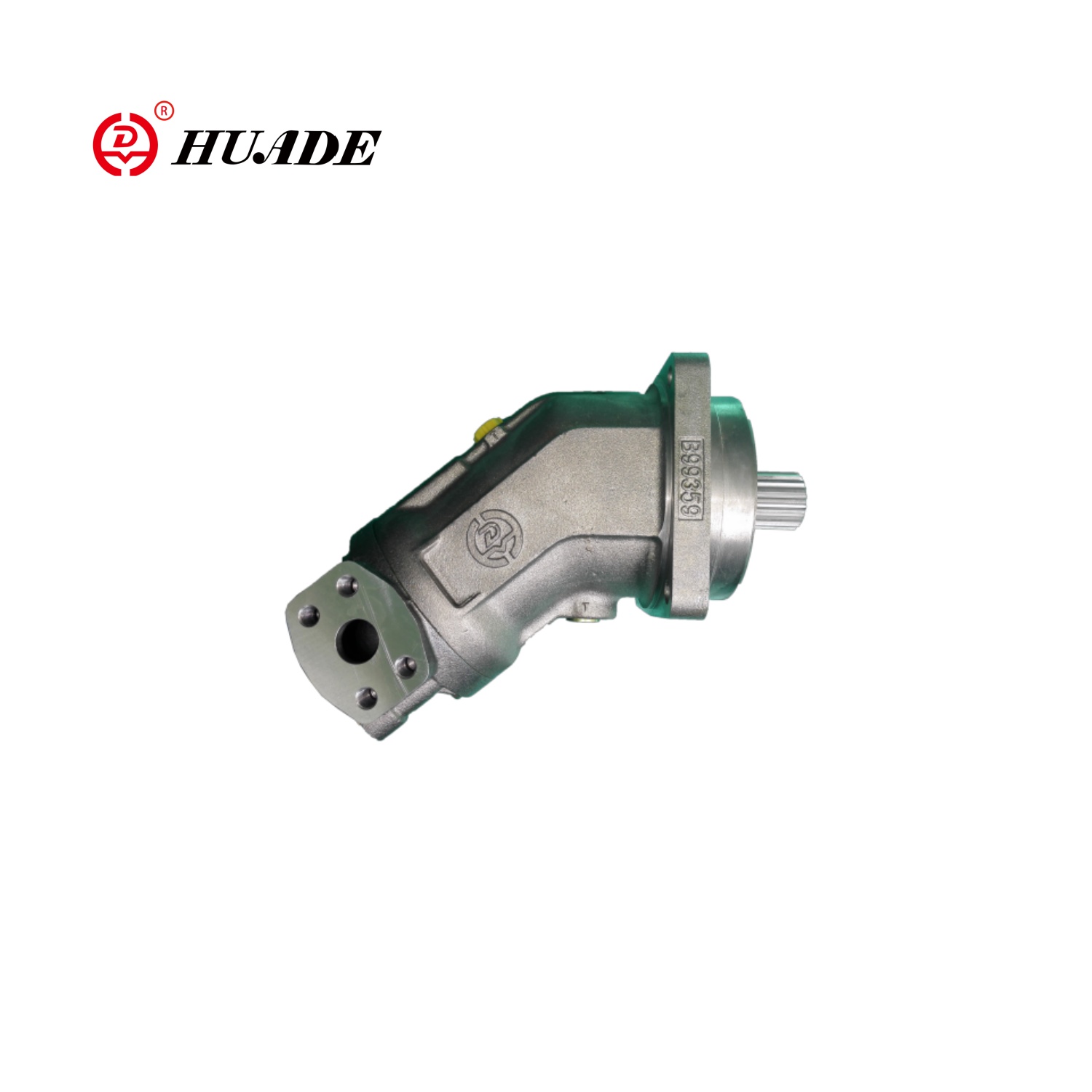

एक्सियल पिस्टन फिक्स्ड मोटर A2FM

एक्सियल पिस्टन फिक्स्ड मोटर A2FM में अत्यधिक अनुकूलनशीलता और लचीलापन है। यह खुले और बंद सर्किट दोनों अनुप्रयोगों के लिए उपयुक्त है। मोटर में कॉम्पैक्ट डिज़ाइन, उच्च समग्र दक्षता और किफायती और व्यावहारिक अनुप्रयोग की विशेषताएं हैं।

एक्सियल पिस्टन फिक्स्ड मोटर A2FM का उत्पाद पैरामीटर

■ शाफ्ट सील...अनुमेय दबाव लोडिंग

☑शाफ्ट सील का सेवा जीवन अक्षीय पिस्टन इकाई की गति और केस ड्रेन दबाव (केस दबाव) से प्रभावित होता है।

☑केस और परिवेश के दबाव के बीच 2 बार का औसत अंतर दबाव सामान्य ऑपरेटिंग तापमान पर स्थायी रूप से अधिक नहीं हो सकता है।

☑ कम गति पर उच्च अंतर दबाव के लिए, आरेख देखें। 10 बार तक के क्षणिक दबाव स्पाइक्स (t <0.1 s) की अनुमति है। दबाव स्पाइक्स की आवृत्ति में वृद्धि के साथ शाफ्ट सील की सेवा जीवन कम हो जाती है।

☑केस का दबाव परिवेश के दबाव के बराबर या उससे अधिक होना चाहिए।

■तापमान सीमा

☑एफकेएम शाफ्ट सील का उपयोग -25 डिग्री सेल्सियस से +115 डिग्री सेल्सियस तक के केस ड्रेन तापमान के लिए किया जा सकता है

☑-25 डिग्री सेल्सियस से नीचे के आवेदन मामलों के लिए, एक एनबीआर शाफ्ट सील की आवश्यकता होती है (अनुमेय तापमान सीमा -40 डिग्री सेल्सियस से +90 डिग्री सेल्सियस)। ऑर्डर करते समय सादे पाठ में एनबीआर शाफ्ट सील बताएं। कृपया हमसे संपर्क करें।

■प्रवाह की दिशा

■ गति सीमा

☑ न्यूनतम गति nmin की कोई सीमा नहीं। यदि गति की एकरूपता की आवश्यकता है, तो गति एनमिन 50 आरपीएम से कम नहीं होनी चाहिए। अधिकतम गति के लिए मानों की तालिका देखें।

■ लंबे समय तक चलने वाला असर

☑ आकार 250～500

☑ लंबी सेवा जीवन और एचएफ हाइड्रोलिक तरल पदार्थ के साथ उपयोग के लिए। मानक बीयरिंग वाली मोटर के समान बाहरी आयाम। इसके बाद लंबे जीवन वाले बियरिंग्स में रूपांतरण संभव है।

☑पोर्ट यू के माध्यम से बियरिंग और केस फ्लशिंग की सिफारिश की जाती है।

■फ्लशिंग प्रवाह...अनुशंसित

बंदरगाहों	के लिए बंदरगाह	आरेख
ए,बी T	कार्यशील बंदरगाह नाली बंदरगाह

एक्सियल पिस्टन फिक्स्ड मोटर A2FM की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

मोटर HD-A2FM  आकार 5~500  श्रृंखला 6

नाममात्र दबाव 400 बार/अधिकतम दबाव 450 बार

▶ बेंट एक्सिस डिजाइन के अक्षीय पतला पिस्टन रोटरी समूह के साथ फिक्स्ड मोटर

खुले और बंद सर्किट में हाइड्रोस्टैटिक ड्राइव

▶ मोबाइल और स्थिर अनुप्रयोगों में उपयोग के लिए, आउटपुट गति है

पंप के प्रवाह और मोटर के विस्थापन पर निर्भर।

▶ बारीक स्नातक आकार ड्राइव केस में दूरगामी अनुकूलन की अनुमति देते हैं

▶ उच्च शक्ति घनत्व, छोटे आयाम, उच्च कुल दक्षता, अच्छी शुरुआती विशेषताएं, किफायती डिजाइन, सीलिंग के लिए पिस्टन रिंग के साथ एक-टुकड़ा पतला पिस्टन।

आवेदन पत्र:

A2FM अक्ष अक्षीय पिस्टन निश्चित विस्थापन मोटर का व्यापक रूप से मोबाइल मशीनरी और विभिन्न औद्योगिक अवसरों, जैसे उत्खनन, क्रेन, लोडर, रोलर्स, कंक्रीट मिक्सर और अन्य भारी मशीनरी और उपकरण, साथ ही धातु विज्ञान, खनन, पेट्रोलियम, रसायन उद्योग और अन्य में उपयोग किया जाता है। औद्योगिक क्षेत्र.
