कल्पना कीजिए कि आप एक ऑर्केस्ट्रा का संचालन कर रहे हैं। आप संगीतकारों को केवल "जोर से" या "शांत" बजाने के लिए नहीं कहते हैं - आप उन्हें हाथ के सूक्ष्म इशारे देते हैं जो कहते हैं "थोड़ा नरम," "धीरे-धीरे जोर से," या "उसी सटीक मात्रा को बनाए रखें।" एक हाइड्रोलिक आनुपातिक वाल्व हाइड्रोलिक तरल पदार्थ के लिए एक कंडक्टर की तरह है, जो केवल "चालू" या "बंद" के बजाय असीमित परिवर्तनीय नियंत्रण प्रदान करता है।
बुनियादी बातों के लिए, शुरुआत करेंआनुपातिक वाल्व क्या है.
कॉफ़ी शॉप सादृश्य
अपनी पसंदीदा कॉफ़ी शॉप में एस्प्रेसो मशीन जैसे आनुपातिक वाल्व के बारे में सोचें। सही एस्प्रेसो प्राप्त करने के लिए बरिस्ता सिर्फ एक स्विच को फ्लिप नहीं करता है - वे धीरे-धीरे दबाव बढ़ाते हैं, प्रवाह दर को सावधानीपूर्वक नियंत्रित करते हैं, और कॉफी निकालने के तरीके के आधार पर वास्तविक समय समायोजन करते हैं। इसी प्रकार, एक आनुपातिक वाल्व सही मात्रा में हाइड्रोलिक पावर प्रदान करने के लिए विद्युत प्रतिक्रिया के आधार पर लगातार अपनी स्थिति को समायोजित करता है।
हाइड्रोलिक आनुपातिक वाल्व कैसे काम करते हैं? एक कदम-दर-कदम यात्रा
आइए विद्युत संकेत से सटीक हाइड्रोलिक क्रिया तक नियंत्रण की यात्रा का अनुसरण करें।
[विस्तृत विवरण देखेंआनुपातिक वाल्व कैसे काम करते हैं.]
1कमांड सेंटर (कंट्रोल सिग्नल)
एक पीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) या अन्य नियंत्रण प्रणाली एक विद्युत संकेत भेजती है - आमतौर पर 0-10 वोल्ट, 4-20 मिलीएम्प, या यहां तक कि कैनबस या ईथरनेट जैसे औद्योगिक नेटवर्क के माध्यम से डिजिटल कमांड।
2अनुवादक (आनुपातिक सोलेनॉइड)
वाल्व का आनुपातिक सोलनॉइड एक अनुवादक की तरह कार्य करता है, जो विद्युत ऊर्जा को यांत्रिक बल में परिवर्तित करता है। नियमित सोलनॉइड्स के विपरीत, जो या तो "ऊर्जावान" या "डी-एनर्जेटिक" होते हैं, आनुपातिक सोलनॉइड्स बल बनाते हैं जो सीधे इनपुट सिग्नल की ताकत के लिए आनुपातिक होता है।
3प्रिसिजन मूवर (वाल्व स्पूल)
यह यांत्रिक बल वाल्व स्पूल - एक सटीक रूप से मशीनीकृत बेलनाकार घटक - को सटीक स्थिति में धकेलता है। जैसे ही स्पूल चलता है, यह अलग-अलग आकार के छिद्रों (जिन्हें पोर्ट कहा जाता है) को खोलता है जो द्रव प्रवाह को नियंत्रित करते हैं।
4स्मार्ट फीडबैक लूप (एलवीडीटी सेंसर)
उन्नत आनुपातिक वाल्वों में एक एलवीडीटी (लीनियर वेरिएबल डिफरेंशियल ट्रांसफार्मर) शामिल है जो लगातार स्पूल स्थिति की निगरानी करता है। यह एक बंद-लूप प्रणाली बनाता है जो बाहरी गड़बड़ी, तापमान परिवर्तन और टूट-फूट को स्वचालित रूप से ठीक करता है।
वास्तविक दुनिया का उदाहरण
जब एक उत्खननकर्ता ऑपरेटर अपने जॉयस्टिक को आधे रास्ते तक ले जाता है, तो आनुपातिक वाल्व को 50% सिग्नल प्राप्त होता है। स्पूल ऐसी स्थिति में चला जाता है जो हाइड्रोलिक सिलेंडर में अधिकतम प्रवाह का ठीक आधा हिस्सा देता है, जिसके परिणामस्वरूप ठीक आधी गति पर सुचारू, नियंत्रित हाथ की गति होती है।
आनुपातिक वाल्व बनाम सर्वो वाल्व बनाम ऑन/ऑफ वाल्व: अंतिम तुलना
सही चुनाव करने के लिए वाल्व प्रकारों के बीच अंतर को समझना महत्वपूर्ण है:
| विशेषता | चालू/बंद वाल्व | आनुपातिक वाल्व | सर्वो वाल्व |
|---|---|---|---|
| नियंत्रण प्रकार | बाइनरी (खुला/बंद) | अनंत स्थिति | अति-सटीक स्थिति |
| प्रतिक्रिया समय | 10-100 मिलीसेकेंड | 5-50 मिलीसेकेंड | 1-10 मिलीसेकेंड |
| शुद्धता | ±5-10% | ±1-3% | ±0.1-0.5% |
| लागत | $50-500 | $500-5,000 | $2,000-20,000 |
| विशिष्ट अनुप्रयोग | सरल चालू/बंद नियंत्रण | सामान्य स्वचालन | उच्च परिशुद्धता प्रणाली |
| रखरखाव | कम | मध्यम | उच्च |
| संदूषण संवेदनशीलता | कम | मध्यम | बहुत ऊँचा |
| ऊर्जा दक्षता | गरीब | अच्छा | उत्कृष्ट |
प्रत्येक प्रकार का चयन कब करें
चालू/बंद वाल्व चुनें जब:
सरल प्रारंभ/रोक नियंत्रण पर्याप्त है • बजट बेहद सीमित है • उच्च संदूषण वातावरण • रखरखाव संसाधन सीमित हैं
आनुपातिक वाल्व चुनें जब:
आपको परिवर्तनीय गति/दबाव नियंत्रण की आवश्यकता है • ऊर्जा दक्षता मायने रखती है • सुचारू संचालन महत्वपूर्ण है • मध्यम परिशुद्धता की आवश्यकता है
सर्वो वाल्व तब चुनें जब:
अल्ट्रा-उच्च परिशुद्धता महत्वपूर्ण है • बहुत तेज़ प्रतिक्रिया की आवश्यकता है • बजट प्रीमियम प्रदर्शन की अनुमति देता है • स्वच्छ वातावरण बनाए रखा जा सकता है
हाइड्रोलिक आनुपातिक वाल्वों के प्रकार: अपना आदर्श मिलान ढूँढना
कार्य के अनुसार: तीन मुख्य श्रेणियाँ

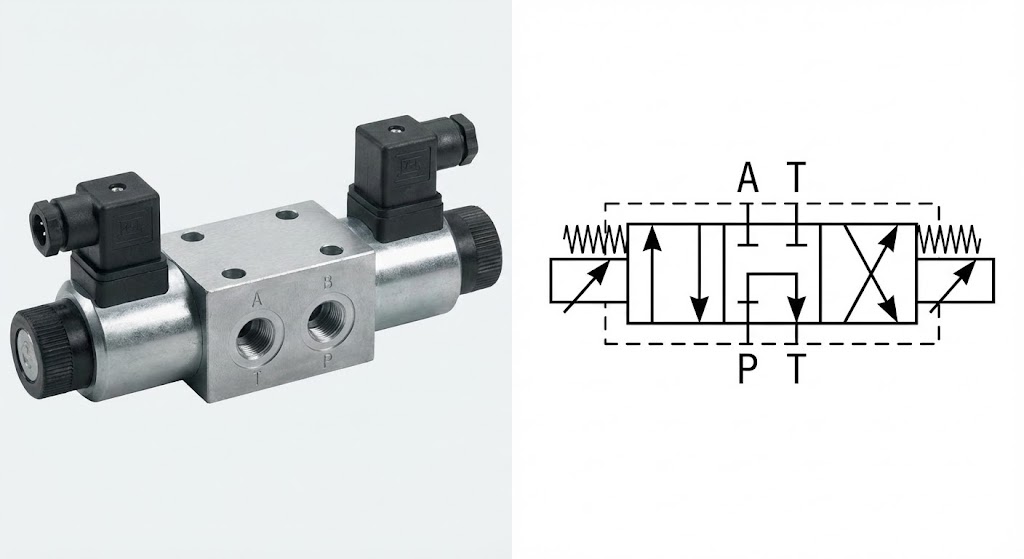

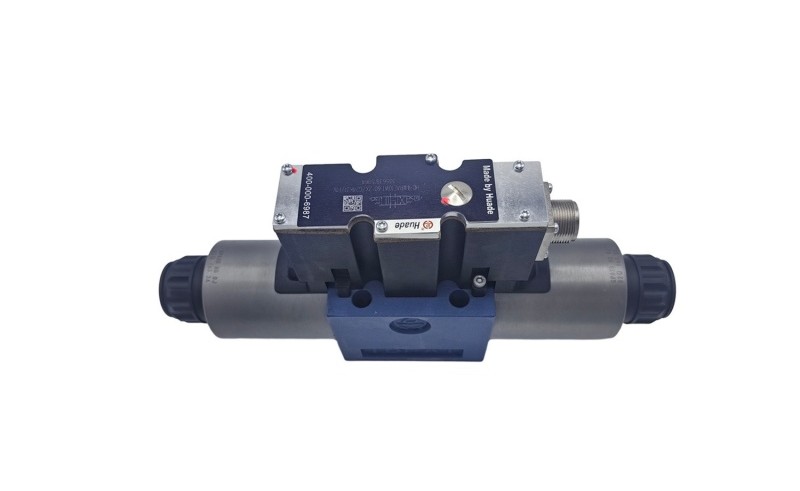

1. आनुपातिक दिशात्मक नियंत्रण वाल्व
क्या करते है वो:हाइड्रोलिक एक्चुएटर्स की दिशा और गति दोनों को नियंत्रित करें
इसे ऐसे समझें:एक स्मार्ट ट्रैफ़िक नियंत्रक जो न केवल ट्रैफ़िक को निर्देशित करता है बल्कि गति सीमा को भी नियंत्रित करता है
सामान्य मॉडल:बॉश रेक्सरोथ 4WRA श्रृंखला, पार्कर D1FB श्रृंखला
इसके लिए सर्वोत्तम:मशीन टूल्स, इंजेक्शन मोल्डिंग, सामान्य स्वचालन
2. आनुपातिक दबाव नियंत्रण वाल्व
क्या करते है वो:प्रवाह की माँगों की परवाह किए बिना सटीक सिस्टम दबाव बनाए रखें
इसे ऐसे समझें:एक स्मार्ट वॉटर प्रेशर रेगुलेटर जो किसी के डिशवॉशर चालू करने पर भी शॉवर प्रेशर को सही रखता है
प्रकार:दबाव राहत, दबाव कम करने, दबाव अनुक्रम वाल्व
इसके लिए सर्वोत्तम:प्रेस संचालन, क्लैम्पिंग सिस्टम, दबाव परीक्षण

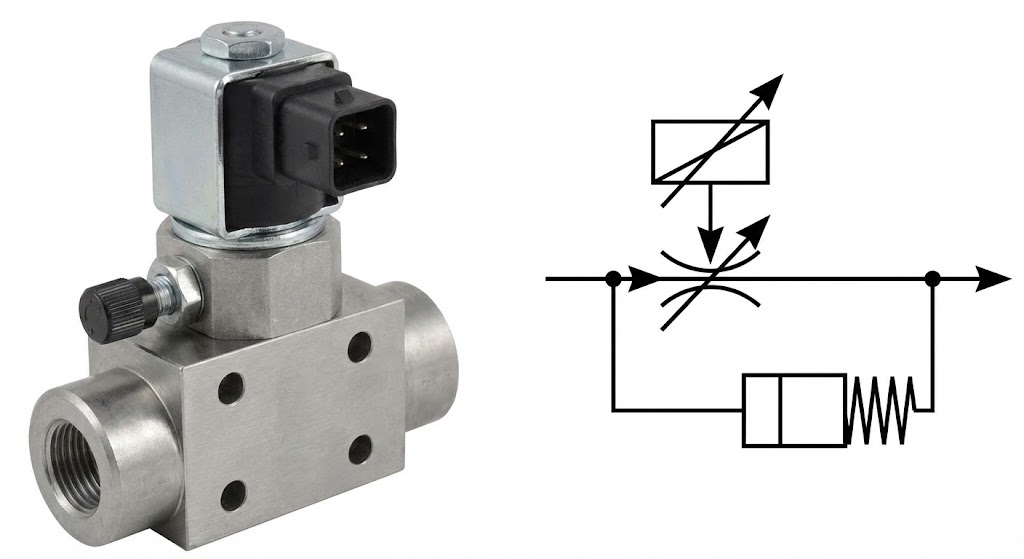

3. आनुपातिक प्रवाह नियंत्रण वाल्व
क्या करते है वो:दबाव परिवर्तन से स्वतंत्र सटीक प्रवाह दर बनाए रखें
इसे ऐसे समझें:हाइड्रोलिक प्रवाह के लिए एक क्रूज़ नियंत्रण प्रणाली
अक्सर शामिल होते हैं:लोड-स्वतंत्र नियंत्रण के लिए दबाव कम्पेसाटर
इसके लिए सर्वोत्तम:गति नियंत्रण, समकालिक संचालन, मीटरिंग अनुप्रयोग
निर्माण द्वारा: यांत्रिकी को समझना

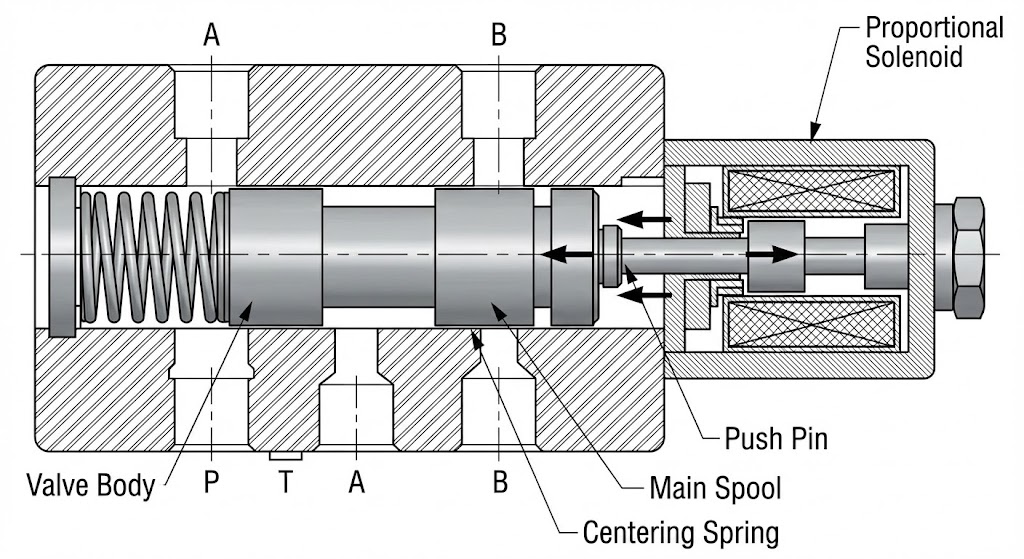

प्रत्यक्ष-अभिनय आनुपातिक वाल्व
• इलेक्ट्रोमैग्नेट सीधे मुख्य स्पूल को घुमाता है
• सरल निर्माण, कम लागत
• प्रवाह दरें आम तौर पर 100 GPM तक होती हैं
• दबाव रेटिंग 3,000 पीएसआई तक
• इनके लिए बिल्कुल सही: मध्यम प्रदर्शन आवश्यकताओं वाले मध्यम आकार के अनुप्रयोग

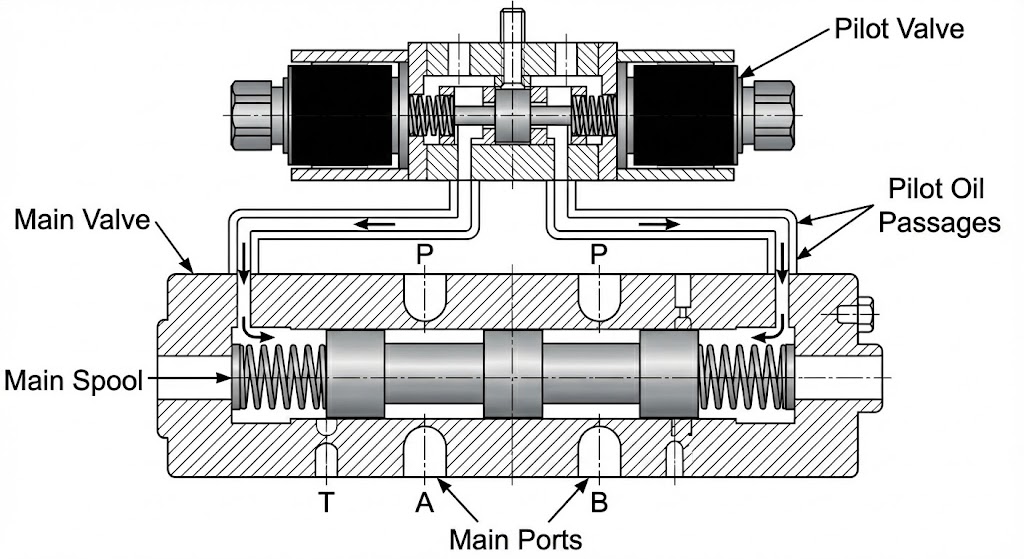

पायलट-संचालित आनुपातिक वाल्व
• छोटा पायलट वाल्व मुख्य वाल्व संचालन को नियंत्रित करता है
• उच्च प्रवाह और दबाव क्षमताएं
• प्रवाह दर 500+ जीपीएम तक
• दबाव रेटिंग 5,000+ पीएसआई तक
• इनके लिए बिल्कुल सही: बड़े औद्योगिक सिस्टम और मोबाइल उपकरण
प्रदर्शन विशेषताएँ जो मायने रखती हैं: तकनीकी गहन गोता
सिग्नल-टू-फ्लो संबंध को समझना
आनुपातिक वाल्व प्रदर्शन का मूल इस बात में निहित है कि यह विद्युत संकेतों को हाइड्रोलिक आउटपुट में कितनी सटीकता से परिवर्तित करता है। यहां बताया गया है कि प्रमुख विशिष्टताओं का क्या मतलब है:
रैखिकता (±0.5% से ±3%)
ग्राफ़ पेपर पर एक सीधी रेखा खींचने की कल्पना करें। रैखिकता मापती है कि आपके वाल्व का वास्तविक प्रदर्शन उस पूर्ण सीधी रेखा के कितना करीब आता है। बेहतर रैखिकता का अर्थ है अधिक पूर्वानुमानित नियंत्रण।
हिस्टैरिसीस (±0.5% से ±5%)
जब आप विभिन्न दिशाओं से एक ही सेटपॉइंट पर पहुंचते हैं तो यह आउटपुट में अंतर को मापता है। इसे स्टीयरिंग व्हील में खेल की तरह समझें - कम हिस्टैरिसीस का मतलब अधिक सटीक नियंत्रण है।
पुनरावृत्ति (±0.1% से ±2%)
वाल्व कितनी लगातार एक ही क्रिया करता है? यह एक बास्केटबॉल खिलाड़ी को फ्री थ्रो करने के लिए कहने जैसा है - बेहतर दोहराव का मतलब अधिक विश्वसनीय प्रदर्शन है।
प्रतिक्रिया समय (5-100 मिलीसेकेंड)
वाल्व सिग्नल परिवर्तनों पर कितनी जल्दी प्रतिक्रिया करता है? गतिशील अनुप्रयोगों के लिए, तेज़ प्रतिक्रिया सिस्टम अस्थिरता को रोकती है और प्रदर्शन में सुधार करती है।
जादू के पीछे का गणित: प्रवाह समीकरण
आनुपातिक वाल्वों के लिए मौलिक प्रवाह समीकरण है:
क्यू = सीडी × ए × √(2ΔP/ρ)
कहाँ:
क्यू = प्रवाह दर
सीडी = डिस्चार्ज गुणांक
ए = वाल्व खोलने का क्षेत्र (स्पूल स्थिति द्वारा नियंत्रित)
ΔP = वाल्व पर दबाव अंतर
ρ = द्रव घनत्व
यह समीकरण दिखाता है कि आनुपातिक वाल्व इतने प्रभावी क्यों हैं: क्षेत्र (ए) को सटीक रूप से नियंत्रित करके, वे दबाव भिन्नताओं की परवाह किए बिना सटीक प्रवाह नियंत्रण प्रदान करते हैं।
वास्तविक दुनिया की सफलता की कहानियाँ: अनुप्रयोग जो उद्योगों को बदल देते हैं
केस स्टडी 1: इंजेक्शन मोल्डिंग क्रांति
चुनौती:एक ऑटोमोटिव पार्ट्स निर्माता असंगत प्लास्टिक इंजेक्शन से जूझ रहा था, जिसके कारण 20% स्क्रैप दरें और ग्राहकों की शिकायतें थीं।
समाधान:इंजेक्शन गति और दबाव नियंत्रण के लिए Moog D941 आनुपातिक वाल्व लागू करना।
प्रक्रिया:
• गति चरण: वाल्व 95% मोल्ड को भरने के लिए तेज़, नियंत्रित इंजेक्शन प्रदान करता है
• पैक/होल्ड चरण: सटीक दबाव नियंत्रण के लिए निर्बाध संक्रमण
• पुनर्प्राप्ति चरण: अगले शॉट की तैयारी के लिए नियंत्रित स्क्रू रोटेशन
केस स्टडी 2: मोबाइल उपकरण परिशुद्धता
चुनौती:एक क्रेन निर्माता के ग्राहकों ने झटकेदार लोड मूवमेंट के बारे में शिकायत की, जिससे सुरक्षा संबंधी चिंताएं और उत्पादकता में कमी आई।
समाधान:इलेक्ट्रॉनिक जॉयस्टिक के साथ डैनफॉस पीवीजी 48 आनुपातिक वाल्व प्रणाली।
रूपान्तरण:
• पहले: बाइनरी वाल्व नियंत्रण के कारण अचानक प्रारंभ/रुक गया
• बाद में: सुचारू त्वरण/मंदी मिलान ऑपरेटर इनपुट
• उन्नत विशेषताएं: ऊर्जा दक्षता के लिए लोड-सेंसिंग, सटीक स्थिति के लिए इलेक्ट्रॉनिक नियंत्रण
केस स्टडी 3: स्टील मिल प्रिसिजन
चुनौती:एक स्टील रोलिंग मिल को लगातार उत्पाद मोटाई (±0.01 मिमी सहनशीलता) के लिए सटीक दबाव नियंत्रण की आवश्यकता होती है।
समाधान:एकीकृत फीडबैक नियंत्रण के साथ ATOS DPZO आनुपातिक दबाव वाल्व।
नवप्रवर्तन:
• वास्तविक समय मोटाई माप वाल्व नियंत्रण पर वापस फ़ीड करता है
• स्वचालित दबाव समायोजन सामग्री विविधताओं की भरपाई करता है
• बंद-लूप नियंत्रण गति में परिवर्तन के बावजूद लगातार बल बनाए रखता है
सही आनुपातिक वाल्व चुनना: आपकी चयन मार्गदर्शिका
चरण 1: अपनी सिस्टम आवश्यकताएँ परिभाषित करें
प्रदर्शन विशिष्टताएँ चेकलिस्ट:
• अधिकतम सिस्टम दबाव: _____ पीएसआई
• आवश्यक प्रवाह दर: _____ जीपीएम
• ऑपरेटिंग तापमान रेंज: _____ से _____ °F
• प्रतिक्रिया समय आवश्यकताएँ: _____ मिलीसेकंड
• सटीकता की आवश्यकता: ± _____ %
• नियंत्रण सिग्नल प्रकार: वोल्टेज / करंट / डिजिटल
चरण 2: आवेदन-विशिष्ट विचार
विनिर्माण/औद्योगिक अनुप्रयोगों के लिए:
• एकीकृत इलेक्ट्रॉनिक्स वाले वाल्वों पर विचार करें (बॉश रेक्सरोथ 4WRA श्रृंखला)
• फील्डबस संचार क्षमताओं की तलाश करें
• दोहराव और दीर्घकालिक स्थिरता को प्राथमिकता दें
मोबाइल उपकरण के लिए:
• कंपन और झटके के लिए रेटेड वाल्व चुनें (डैनफॉस पीवीजी श्रृंखला)
• पर्यावरणीय सीलिंग आवश्यकताओं पर विचार करें
• बैटरी चालित प्रणालियों के लिए बिजली की खपत का मूल्यांकन करें
एयरोस्पेस/महत्वपूर्ण अनुप्रयोगों के लिए:
• अनावश्यक फीडबैक सिस्टम वाले वाल्वों का चयन करें
• अत्यधिक तापमान के लिए विशेष सामग्रियों पर विचार करें
• विफलता मोड विशेषताओं का मूल्यांकन करें
