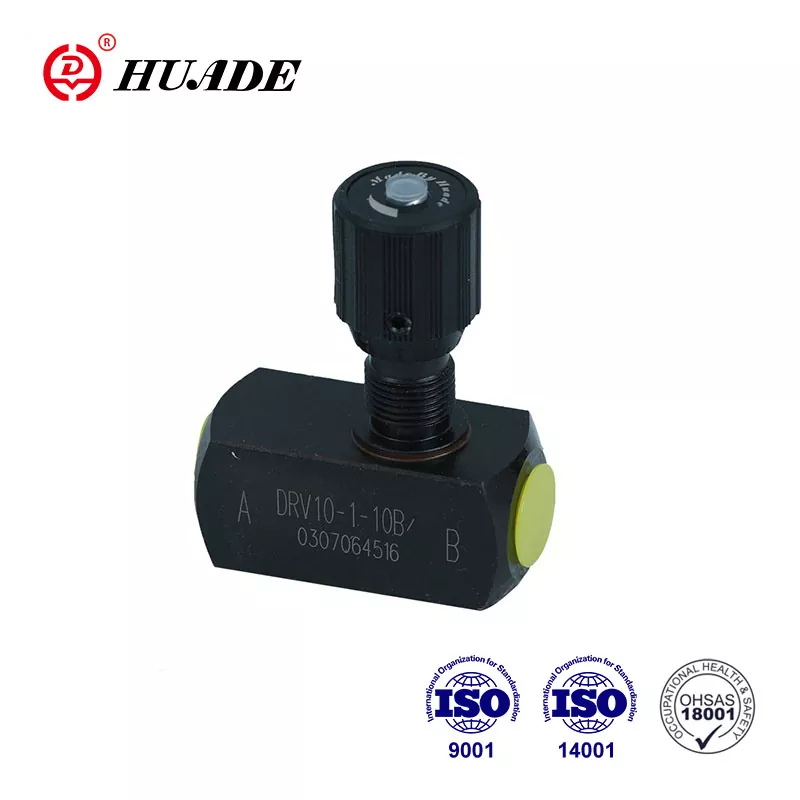

थ्रॉटल चेक वाल्व डीआरवी

वाल्व प्रकार DRV थ्रॉटल/चेक वाल्व है। इस वाल्व की संरचना सरल है और इसका व्यापक रूप से उपयोग किया जाता है। रेक्सरोथ के साथ दो दीर्घकालिक सहयोगों के लिए धन्यवाद, Huade® हाइड्रोलिक थ्रॉटल वाल्व अंतरराष्ट्रीय ब्रांडों के समान उत्पादों की गुणवत्ता से मेल खा सकते हैं। वे उन प्रथम-स्तरीय ब्रांडों के लिए एक किफायती विकल्प हैं। Huade® चीन में एक प्रसिद्ध ट्रेडमार्क है।

थ्रॉटल चेक वाल्व डीआरवी का उत्पाद पैरामीटर

सामग्री	इस्पात	पीतल	स्टेनलेस स्टील
अधिकतम. अनुमेय परिचालन दबाव (एमपीए)	से 35	से 15	से 35
चेक वाल्व का क्रैकिंग दबाव (डीआरवी प्रकार)	0.05 (यदि आवश्यक हो तो क्रैकिंग दबाव उपलब्ध है)
तरल पदार्थ	खनिज तेल या फॉस्फेट एस्टर
द्रव तापमान रेंज(℃)	-30 से+80
श्यानता सीमा(मिमी ²/सेकेंड)	10 से 800
स्थापना स्थिति	वैकल्पिक

थ्रॉटल चेक वाल्व डीआरवी की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ थ्रेडेड कनेक्शन

▶ सबप्लेट माउंटिंग

आवेदन पत्र:

डीआरवी प्रकार के थ्रॉटल/चेक वाल्व एक दिशा में सटीक तेल प्रवाह निर्धारित करने और विपरीत दिशा में मुक्त वापसी प्रवाह की अनुमति देने का काम करते हैं।

थ्रॉटल चेक वाल्व डीआरवी का अनुभाग और प्रतीक

थ्रॉटल/चेक वाल्व डीआरवी में मूल रूप से एक हाउसिंग (1), लॉकिंग डिवाइस (3) के साथ एडजस्टमेंट नॉब (2) होता है। समायोजन घुंडी (2) को बाईं ओर घुमाने से, स्पिंडल (4) थ्रॉटल पिन (5) के साथ प्रवाह खंड (6) को अधिकतम तक बढ़ा देता है। समायोजन घुंडी (2) को दाईं ओर मोड़ने से, स्पिंडल (4) थ्रॉटल पिन (5) के साथ प्रवाह खंड (6) को कम कर देता है जब तक कि रिसाव के बिना पूरी तरह से बंद न हो जाए। दोबारा सेटिंग के लिए, स्पिंडल (4) के ऊपरी सिरे पर एक रंग स्केल (7) प्रदान किया जाता है। रंगीन त्रिकोण (8) का क्षेत्र दर्शाता है कि वाल्व कितनी दूर तक खुला है (रंगीन त्रिकोण जितना बड़ा होगा, उद्घाटन उतना ही बड़ा होगा) . प्रवाह सेटिंग को लॉकिंग डिवाइस (3) के माध्यम से लॉक किया जाता है।

थ्रॉटल चेक वाल्व डीआरवी की संरचना

थ्रॉटल चेक वाल्व DRV का प्रतीक
