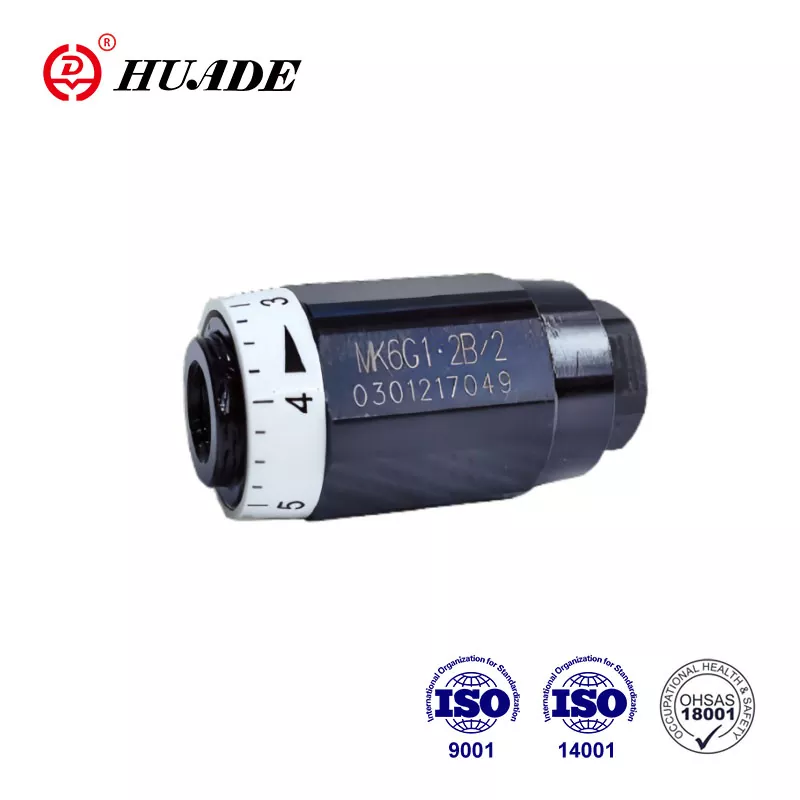

वाल्व प्रकार एमके दबाव और चिपचिपाहट पर निर्भर थ्रॉटल चेक वाल्व है। हुआडे हाइड्रोलिक द्वारा निर्मित यह वाल्व सबसे व्यापक रूप से उपयोग किया जाने वाला प्रवाह वाल्व है। Huade® हाइड्रोलिक प्रवाह वाल्वों ने कई उपभोक्ताओं को आकर्षित किया है। हुआडे चीन में एक प्रसिद्ध ट्रेडमार्क है। उत्पाद की गुणवत्ता को सख्ती से नियंत्रित करने के लिए कारखाने में दुनिया भर से आयातित 750 से अधिक मशीनें हैं। एमके थ्रॉटल चेक वाल्व की उत्पाद पैकेजिंग को अनुकूलित किया जा सकता है, जैसे मानक डिब्बों, वैक्यूम पैकेजिंग, या प्लाईवुड बक्से का उपयोग करना।
|
तकनीकी डेटा (इन मापदंडों के बाहर के अनुप्रयोगों के लिए, कृपया हमसे परामर्श करें!) |
|||||||
|
आकार |
6 |
8 |
10 |
15 |
20 |
25 |
30 |
|
अधिकतम प्रवाह (एल/मिनट) |
15 |
30 |
50 |
140 |
200 |
300 |
400 |
|
दबाव (एमपीए) |
31.5 तक |
||||||
|
क्रैकिंग दबाव (एमपीए) |
0.05 (प्रकार एमके) |
||||||
|
दबाव द्रव |
खनिज तेल या फॉस्फेट एस्टर |
||||||
|
श्यानता सीमा(मिमी ²/सेकेंड) |
10 से 800 |
||||||
|
दबाव द्रव तापमान रेंज(℃) |
-30 से+80 |
||||||
विशेषताएँ:
▶ सीधे इन-लाइन माउंटिंग के लिए उपयुक्त
▶ दबाव और चिपचिपाहट पर निर्भर
आवेदन पत्र:
यह वाल्व एक ट्यूबलर थ्रॉटल चेक वाल्व है जो सीधे पाइपलाइन पर स्थापित किया जाता है। वाल्व का थ्रॉटल पोर्ट एक अक्षीय त्रिकोणीय नाली संरचना को अपनाता है और इसमें 7 विनिर्देश और दो कनेक्शन धागे होते हैं। थ्रॉटल वाल्व एमके का मुख्य कार्य एक्चुएटर की गति को नियंत्रित करना है।
थ्रॉटलिंग दिशा में वाल्व से प्रवाह गुजरने के साथ, स्प्रिंग और तरल पदार्थ पॉपपेट को उसकी सीट पर दबाते हैं, जिससे प्रवाह अवरुद्ध हो जाता है। द्रव साइड ड्रिलिंग के माध्यम से थ्रॉटलिंग बिंदु तक प्रवाहित होता है, जो आवास (2) और समायोज्य आस्तीन (1) के बीच बनता है। विपरीत दिशा में, द्रव का दबाव पॉपपेट के चेहरे पर कार्य करता है, इस प्रकार इसे अपनी सीट से उठा लिया जाता है और वाल्व के माध्यम से द्रव को स्वतंत्र रूप से, बिना थ्रॉटल प्रवाहित होने देना। उसी समय, कुंडलाकार निकासी के माध्यम से बहने वाले तरल पदार्थ का हिस्सा वांछित स्व-सफाई प्रभाव पैदा करता है।
प्रकार एमके थ्रॉटल चेक वाल्व की संरचना
एमके थ्रॉटल चेक वाल्व प्रकार के प्रतीक
