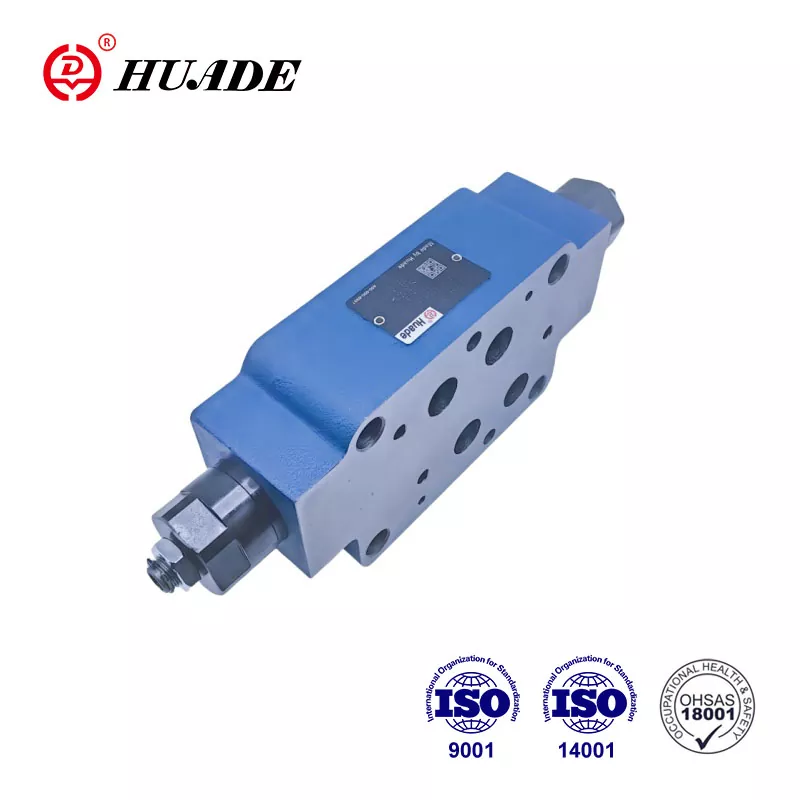

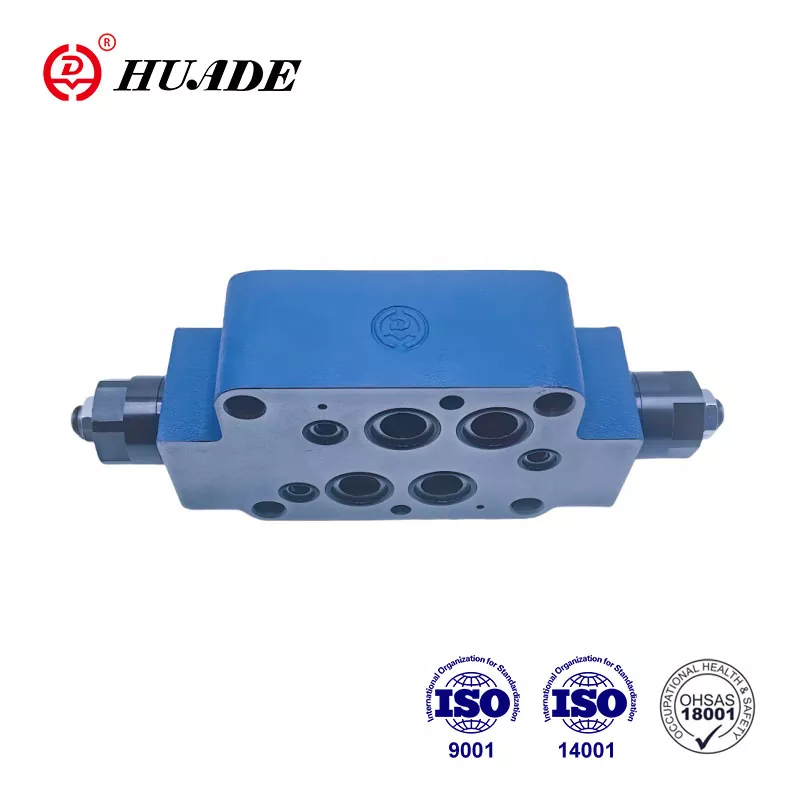

थ्रॉटल चेक वाल्व Z2FS 16

सैंडविच प्लेट डिज़ाइन वाल्व प्रकार Z 2 FS 16 डबल थ्रॉटल/चेक वाल्व हैं। इस वाल्व का कार्य इनलेट या आउटलेट प्रवाह को नियंत्रित करना है। तथ्य यह है कि Huade® Z 2 FS 16 Rexroth® Z2FS 16 3XB की जगह ले सकता है, इसका मुख्य कारण Rexroth के साथ दीर्घकालिक सहयोग है। फैक्ट्री उत्पाद की गुणवत्ता को सख्ती से नियंत्रित करती है और सभी थ्रॉटल चेक वाल्व अंतरराष्ट्रीय मानकों को पूरा करते हैं।

थ्रॉटल चेक वाल्व Z2FS 16 का उत्पाद पैरामीटर

थ्रॉटल चेक वाल्व Z2FS 16 की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सैंडविच प्लेट डिजाइन

▶ ए, आईएसओ 4401 और सीईटीओपी से डीआईएन 24 340 पर पोर्टिंग पैटर्न - आरपी 121एच

▶ दो सर्विस पोर्ट के साथ मुख्य या पायलट प्रवाह को सीमित करना

▶ मीटर-इन या मीटर-आउट नियंत्रण।

आवेदन पत्र:

थ्रॉटल चेक वाल्व Z 2 FS 16 का उपयोग एक या दो सर्विस पोर्ट पर मुख्य या पायलट तेल प्रवाह को सीमित करने के लिए किया जाता है।

थ्रॉटल चेक वाल्व Z2FS 16 का अनुभाग और प्रतीक

वाल्व प्रकार Z 2 FS 16 सैंडविच प्लेट डिज़ाइन में डबल थ्रॉटल/चेक वाल्व हैं। दो सममित रूप से व्यवस्थित थ्रॉटल/चेक वाल्व एक दिशा में प्रवाह को सीमित करते हैं (समायोज्य थ्रॉटल स्पूल के माध्यम से) और दूसरी दिशा में मुक्त वापसी प्रवाह की अनुमति देते हैं।

मुख्य प्रवाह सीमित करना

एक्चुएटर (मुख्य प्रवाह सीमित) की गति को बदलने के लिए दिशात्मक वाल्व और सबप्लेट के बीच डबल थ्रॉटल/चेक वाल्व लगाया जाता है।

पायलट प्रवाह सीमित करना

पायलट संचालित दिशात्मक वाल्व के मामले में, डबल थ्रॉटल/चेक वाल्व का उपयोग पायलट चोक समायोजन (पायलट प्रवाह सीमित) के रूप में किया जा सकता है। इस मामले में, इसे मुख्य वाल्व और पायलट वाल्व के बीच लगाया जाता है।

डबल थ्रॉटल/चेक वाल्व की संरचना, टाइप Z 2 FS 16 3XB

हाइड्रोलिक सिस्टम का सिद्धांत
