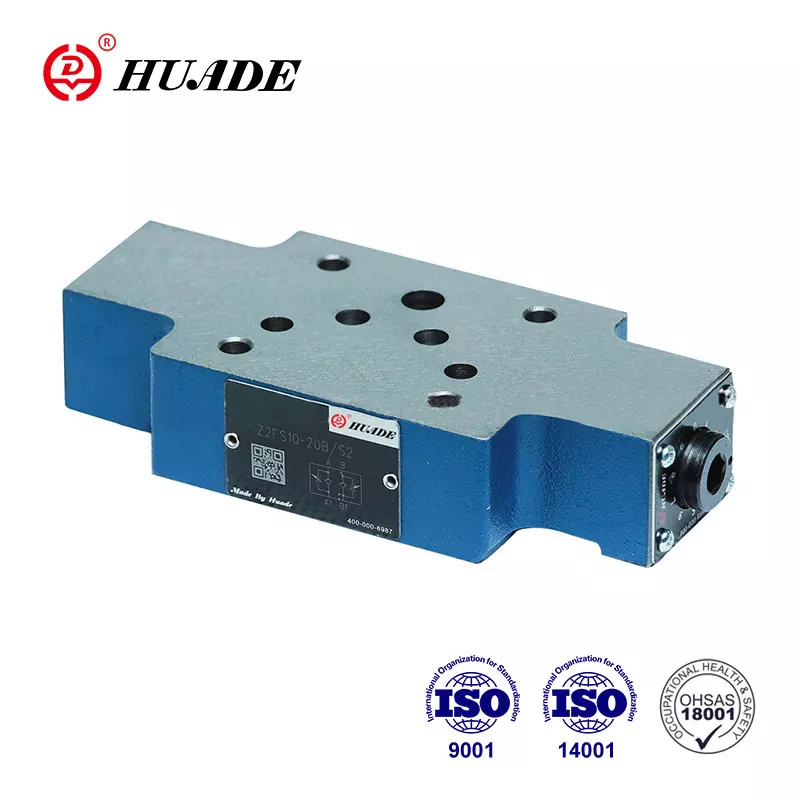

थ्रॉटल चेक वाल्व Z2FS 10-5

डबल थ्रॉटल/चेक वाल्व प्रकार Z2FS 10...-30B/...सैंडविच प्लेट डिज़ाइन में है।  इस प्रवाह वाल्व का उपयोग मीटर-इन या मीटर-आउट नियंत्रण के लिए किया जाता है। यह रेक्सरोथ के साथ दो दीर्घकालिक सहयोग के कारण रेक्सरोथ द्वारा पेश की गई श्रृंखला Z2FS 10-5-3X की जगह ले सकता है। थ्रॉटल वाल्व Z2FS 10-5 की उत्पाद पैकेजिंग को भी अनुकूलित किया जा सकता है, जैसे प्लास्टिक वॉटरप्रूफ पैकेजिंग, मानक कार्टन, या प्लाईवुड पैकेजिंग।

थ्रॉटल चेक वाल्व Z2FS 10-5 का उत्पाद पैरामीटर

थ्रॉटल चेक वाल्व Z2FS 10-5 की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सैंडविच प्लेट वाल्व

▶ ए, आईएसओ 4401 और सीईटीओपी से डीआईएन 24 340 पर पोर्टिंग पैटर्न - आरपी 121 एच

▶ 2 सर्विस पोर्ट के मुख्य या पायलट द्रव प्रवाह को सीमित करने के लिए

▶ 3 समायोजन तत्व

. स्केल के साथ लॉक करने योग्य रोटरी नॉब

. आंतरिक षट्कोण और पैमाने के साथ धुरी

. पैमाने के साथ रोटरी घुंडी

▶ मीटर-इन या मीटर-आउट नियंत्रण के लिए

आवेदन पत्र:

डबल थ्रॉटल चेक वाल्व Z2FS 10-5 का उपयोग एक या दो सर्विस पोर्ट के मुख्य या पायलट प्रवाह को सीमित करने के लिए किया जाता है। दो सममित रूप से व्यवस्थित थ्रॉटल/चेक वाल्व एक दिशा में प्रवाह को सीमित करते हैं और विपरीत दिशा में मुक्त-प्रवाह की अनुमति देते हैं।

थ्रॉटल चेक वाल्व Z 2 FS 10-5 का अनुभाग और प्रतीक

मीटर-इन नियंत्रण के लिए द्रव थ्रॉटलिंग पॉइंट (1) के माध्यम से पोर्ट A1 से पोर्ट A2 तक जाता है, जो वाल्व सीट (2) और थ्रॉटलिंग स्पूल (3.1) तक बना होता है। थ्रॉटलिंग स्पूल (3.1) स्पिंडल (4) के माध्यम से अक्षीय रूप से समायोज्य है, इस प्रकार थ्रॉटलिंग बिंदु (1) को समायोजित करने की अनुमति देता है। उसी समय पोर्ट ए1 में द्रव बोर (5) के माध्यम से स्पूल पक्ष (6) तक पहुंचता है। स्प्रिंग बल के अतिरिक्त मौजूद दबाव थ्रॉटल स्पूल (3.1) को उसकी थ्रॉटलिंग स्थिति में रखता है। सर्विस पोर्ट बी2 से वापस बहने वाला प्रवाह थ्रॉटल स्पूल (3.2) को स्प्रिंग (7) के विरुद्ध ले जाता है जिससे वाल्व एक चेक वाल्व के रूप में कार्य करता है और मुक्त-प्रवाह की अनुमति देता है। वाल्व स्थापित करने के तरीके के आधार पर, थ्रॉटलिंग प्रभाव को मीटर-इन या मीटर-आउट नियंत्रण के रूप में व्यवस्थित किया जा सकता है।

मुख्य द्रव प्रवाह को सीमित करना

एक्चुएटर (मुख्य द्रव प्रवाह) के वेग को बदलने के लिए, दिशात्मक वाल्व और उप-प्लेट के बीच डबल थ्रॉटल/चेक वाल्व स्थापित किया जाता है।

पायलट द्रव प्रवाह को सीमित करना

पायलट संचालित दिशात्मक नियंत्रण वाल्व में, डबल/थ्रॉटल चेक वाल्व को पायलट चोक समायोजन (पायलट द्रव प्रवाह) के रूप में स्थापित किया जाता है। इसे मुख्य वाल्व और पायलट वाल्व के बीच लगाया जाता है।

डबल थ्रॉटल/चेक वाल्व की संरचना, टाइप Z 2 FS 10-5- 30B

Z 2 FS 10 - 30B का प्रतीक
