रेक्स्रोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 6 J

यदि आप हाइड्रोलिक सिस्टम के साथ काम करते हैं, तो आपने शायद रेक्सरोथ 4WE 6 J दिशात्मक नियंत्रण वाल्व के बारे में सुना होगा। यह वाल्व औद्योगिक हाइड्रोलिक्स में सबसे विश्वसनीय घटकों में से एक है, और यह कैसे काम करता है यह समझने से आपको अपने उपकरण के लिए बेहतर निर्णय लेने में मदद मिल सकती है।

4WE 6 J को बॉश रेक्स्रोथ द्वारा बनाया गया है, जो गुणवत्तापूर्ण हाइड्रोलिक पार्ट्स के लिए जानी जाती है। यह विशेष वाल्व हाइड्रोलिक सिस्टम में द्रव प्रवाह की दिशा को नियंत्रित करता है। इसे हाइड्रोलिक तेल के लिए एक यातायात नियंत्रक की तरह समझें, जो इसे निर्देशित करता है कि मशीनों को ठीक से काम करने के लिए इसे कहाँ जाना है।

4WE 6 J को क्या खास बनाता है

रेक्स्रोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 6 J अपने डिज़ाइन के कारण अलग दिखता है। यह एक सोलनॉइड-संचालित वाल्व है, जिसका अर्थ है कि यह स्थिति बदलने के लिए विद्युत चुम्बकों का उपयोग करता है। जब आप वाल्व को एक विद्युत संकेत भेजते हैं, तो यह आंतरिक भागों को स्थानांतरित करता है जो कि तेल प्रवाह को बदल देता है।

इस वाल्व में 4/3 कॉन्फ़िगरेशन है। "4" का अर्थ है कि इसमें चार पोर्ट हैं जहां हाइड्रोलिक लाइनें जुड़ती हैं। "3" का अर्थ है कि इसमें तीन स्थान हैं जिन पर यह जा सकता है। केंद्र की स्थिति में, सभी पोर्ट बंद हैं। यह सुरक्षा के लिए महत्वपूर्ण है क्योंकि जब वाल्व को यह नहीं बताया जाता है कि क्या करना है, तो यह सभी प्रवाह को अवरुद्ध कर देता है और सब कुछ अपनी जगह पर लॉक कर देता है।

वाल्व स्वचालित रूप से इस केंद्र स्थिति में लौटने के लिए स्प्रिंग्स का उपयोग करता है। जब आप विद्युत सिग्नल बंद करते हैं, तो स्प्रिंग्स आंतरिक स्पूल को वापस मध्य में धकेल देते हैं। यह स्प्रिंग-केंद्रित डिज़ाइन विश्वसनीय है और कई वर्षों में हजारों मशीनों में इसका परीक्षण किया गया है।

"जे" स्पूल कैसे काम करता है

नाम में अक्षर "J" आपको वाल्व के अंदर स्पूल प्रकार के बारे में बताता है। अलग-अलग अक्षरों का मतलब अलग-अलग प्रवाह पैटर्न है, और जे स्पूल का एक विशिष्ट उद्देश्य है। केंद्र की स्थिति में, सभी चार पोर्ट अवरुद्ध हैं। कुछ भी अंदर या बाहर नहीं बहता। इसे बंद केंद्र विन्यास कहा जाता है।

जब आप एक सोलनॉइड को सक्रिय करते हैं, तो वाल्व अन्य को अवरुद्ध करते हुए दबाव को एक कार्य पोर्ट से जोड़ने के लिए स्थानांतरित हो जाता है। दूसरे सोलनॉइड पर स्विच करें, और कनेक्शन उलट जाएंगे। यह आपको सटीक नियंत्रण देता है कि आपका हाइड्रोलिक सिलेंडर या मोटर किस दिशा में चलता है।

रेक्सरोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 6 J का बंद केंद्र डिज़ाइन इसे उन मशीनों के लिए एकदम सही बनाता है जिन्हें रुकने पर स्थिति बनाए रखने की आवश्यकता होती है। मशीन टूल्स, इंजेक्शन मोल्डिंग मशीन और प्रेस सभी इस सुविधा से लाभान्वित होते हैं। जब वाल्व तटस्थ स्थिति में होता है, तो आपका एक्चुएटर बिना बहाव के ठीक वहीं रहता है जहां वह है।

तकनीकी विशिष्टताएँ जो आपको पता होनी चाहिए

4WE 6 J एक मानक NG6 माउंटिंग पैटर्न का उपयोग करता है, जिसे CETOP 03 भी कहा जाता है। इस मानकीकरण का मतलब है कि यदि आवश्यक हो तो आप इसे अन्य NG6 वाल्वों से बदल सकते हैं। बढ़ते छेदों को एक विशिष्ट पैटर्न में चार एम5 धागों के साथ सटीक दूरी पर रखा गया है, जो उद्योग मानकों से मेल खाता है।

यह वाल्व मुख्य बंदरगाहों पर 350 बार तक दबाव संभाल सकता है। डीसी सोलनॉइड का उपयोग करते समय अधिकतम प्रवाह दर 80 लीटर प्रति मिनट है। वाल्व हाइड्रोलिक तेल के साथ काम करता है जिसकी चिपचिपाहट 10 और 500 mm²/s के बीच होती है और यह -20°C से +80°C तक के तापमान में काम कर सकता है।

हाइड्रोलिक सिस्टम में प्रतिक्रिया समय मायने रखता है। जब आप इसे चालू करते हैं तो 4WE 6 J लगभग 20 से 70 मिलीसेकंड में स्थिति बदलता है, और जब आप इसे बंद करते हैं तो 10 से 60 मिलीसेकंड में स्थिति बदलता है। यह त्वरित प्रतिक्रिया मशीनों को बिना किसी देरी के सुचारू रूप से काम करने में मदद करती है।

सोलनॉइड विभिन्न वोल्टेज विकल्पों में आते हैं। सामान्य विकल्पों में 24V DC शामिल है, जो औद्योगिक सेटिंग्स में सबसे लोकप्रिय है। आप 12V DC, 110V AC, या 230V AC संस्करण भी प्राप्त कर सकते हैं। डीसी संस्करण लगभग 30 वाट बिजली लेते हैं और बिना ज़्यादा गरम हुए लगातार चल सकते हैं।

इन वाल्वों का उपयोग कहां किया जाता है

विनिर्माण सुविधाएं कई अनुप्रयोगों में रेक्सरोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 6 J का उपयोग करती हैं। मशीन की दुकानों में, ये वाल्व काटने के उपकरण और वर्कपीस धारकों की गति को नियंत्रित करते हैं। बंद केंद्र सुविधा मशीन के निष्क्रिय होने पर अवांछित गति को रोकती है, जिससे सुरक्षा और सटीकता में सुधार होता है।

इंजेक्शन मोल्डिंग मशीनें मोल्ड के खुलने और बंद होने को नियंत्रित करने के लिए इन वाल्वों पर निर्भर करती हैं। तेज़ स्विचिंग गति उत्पादन दर को बनाए रखने में मदद करती है, और विश्वसनीय केंद्रीकरण लगातार भाग की गुणवत्ता सुनिश्चित करता है। कुछ मोल्डिंग मशीनें प्रति दिन हजारों बार चक्र चलाती हैं, और 4WE 6 J प्रति घंटे 15,000 चक्र तक संभाल सकती हैं।

प्रेस मशीनें रैम की गति को नियंत्रित करने के लिए इन वाल्वों का उपयोग करती हैं। केंद्रित होने पर दबाव बनाए रखने की क्षमता ऐसे संचालन के लिए आवश्यक है जहां प्रसंस्करण के दौरान वर्कपीस को मजबूती से पकड़ने की आवश्यकता होती है। वाल्व की 350 बार की उच्च दबाव रेटिंग मांग वाले अनुप्रयोगों के लिए पर्याप्त क्षमता प्रदान करती है।

स्वचालित उत्पादन लाइनों में अक्सर कई 4WE 6 J वाल्व एक साथ काम करते हैं। प्रत्येक वाल्व एक अलग सिलेंडर या मोटर को नियंत्रित करता है, और वे सभी विभिन्न स्टेशनों के माध्यम से उत्पादों को स्थानांतरित करने के लिए समन्वय करते हैं। मानकीकृत माउंटिंग पूरे सिस्टम में इंस्टॉलेशन और रखरखाव को आसान बनाती है।

मॉडल नंबर पढ़ना

रेक्सरोथ अपने वाल्वों के लिए एक विस्तृत कोडिंग प्रणाली का उपयोग करता है। एक सामान्य पूर्ण मॉडल संख्या 4WE 6 J6X/EG24N9K4 हो सकती है। इस कोड का प्रत्येक भाग आपको वाल्व के बारे में कुछ विशिष्ट बताता है।

शुरुआत में "4WE" आपको बताता है कि यह एक चार-तरफ़ा, सोलनॉइड-संचालित दिशात्मक वाल्व है। "6" का अर्थ है इसका आकार NG6 है। "जे" वह स्पूल प्रकार है जिसकी हमने पहले चर्चा की थी। "6X" घटक श्रृंखला को संदर्भित करता है, जो प्रदर्शन विशेषताओं से संबंधित है।

स्लैश के बाद, "ई" इंगित करता है कि इसमें वेट-पिन सोलनॉइड हैं जो हाइड्रोलिक तेल में बैठते हैं। "G24" का अर्थ है कि यह 24V DC पावर का उपयोग करता है। "एन" आपको सील सामग्री के बारे में बताता है, जिसमें एन मानक एनबीआर रबर सील है। "9K4" अनुभाग में मैन्युअल ओवरराइड सुविधाएँ और कनेक्टर प्रकार जैसे अतिरिक्त विकल्प शामिल हैं।

प्रतिस्थापन वाल्व का ऑर्डर करते समय या विभिन्न मॉडलों की तुलना करते समय इस कोडिंग को समझने से मदद मिलती है। रेक्सरोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 6 J में आपकी विशिष्ट आवश्यकताओं के आधार पर कई भिन्नताएं हो सकती हैं, और मॉडल संख्या इन सभी विवरणों को कैप्चर करती है।

सामान्य समस्याएँ एवं समाधान

किसी भी यांत्रिक घटक की तरह, ये वाल्व समय के साथ समस्याएं विकसित कर सकते हैं। सबसे आम समस्या चिपकना है, जहां स्पूल वाल्व बॉडी के अंदर आसानी से नहीं चलता है। ऐसा आमतौर पर हाइड्रोलिक तेल में संदूषण के कारण होता है।

4WE 6 J में आंतरिक क्लीयरेंस बहुत छोटा है, 3 से 13 माइक्रोमीटर के बीच। यह इंसान के बाल से भी छोटा है. जब गंदगी के कण तेल में मिल जाते हैं, तो वे इन तंग जगहों में जाम हो सकते हैं और स्पूल को हिलने से रोक सकते हैं। इसे सिल्ट-लॉक कहा जाता है, और अगर इस पर ध्यान नहीं दिया गया तो यह वाल्व को नुकसान पहुंचा सकता है।

अपने हाइड्रोलिक तेल को साफ रखने से अधिकांश समस्याओं से बचाव होता है। ऐसे फ़िल्टर का उपयोग करें जो 20/18/15 या बेहतर आईएसओ 4406 स्वच्छता मानकों को पूरा करते हों। नियमित रूप से फ़िल्टर बदलें और गंदे तेल या सिस्टम से असामान्य शोर जैसे संदूषण के संकेतों पर नज़र रखें।

कॉइल बर्नआउट एक और समस्या है जो हो सकती है। यदि स्पूल फंस जाता है और हिल नहीं पाता है, तो सोलनॉइड उसे धकेलने की कोशिश में अधिक करंट खींचता है। यह अतिरिक्त धारा गर्मी पैदा करती है जो कॉइल वाइंडिंग को नुकसान पहुंचा सकती है। डीसी संस्करणों की तुलना में वाल्व के एसी संस्करण इस समस्या के प्रति अधिक संवेदनशील होते हैं।

विद्युत आपूर्ति की जाँच करने से कॉइल समस्याओं को रोकने में मदद मिलती है। सुनिश्चित करें कि आपका वोल्टेज रेटेड वोल्टेज के 10% के भीतर रहता है। नमी के खिलाफ उचित सीलिंग के साथ कनेक्शन साफ ​​और कड़े होने चाहिए। वाल्व संस्करण के आधार पर IP65 या IP67 रेटेड कनेक्टर का उपयोग करता है, इसलिए इन सीलों को ठीक से बनाए रखें।

वाल्व की उम्र बढ़ने के साथ आंतरिक रिसाव बढ़ जाता है। यह सामान्य टूट-फूट है, लेकिन अत्यधिक रिसाव सिस्टम के प्रदर्शन को प्रभावित करता है। यदि आप धीमी एक्चुएटर गति या कम होल्डिंग बल देखते हैं, तो आंतरिक रिसाव इसका कारण हो सकता है। वाल्व में दबाव ड्रॉप का परीक्षण करने से इस समस्या का निदान करने में मदद मिल सकती है।

रखरखाव युक्तियाँ

नियमित रखरखाव से रेक्सरोथ के लिए आपका दिशात्मक नियंत्रण वाल्व 4WE 6 J विश्वसनीय रूप से काम करता रहता है। वाल्व को स्वयं अधिक ध्यान देने की आवश्यकता नहीं है, लेकिन इसके चारों ओर हाइड्रोलिक प्रणाली को ध्यान देने की आवश्यकता है। कुछ सरल प्रथाओं का पालन करने से वाल्व का जीवन काफी बढ़ जाता है।

तेल की गुणवत्ता सबसे अधिक मायने रखती है। "स्वच्छ, ठंडा और सूखा" सिद्धांत का पालन करें। स्वच्छ तेल संदूषण से बचाता है। ठंडा तेल घिसाव को कम करता है और घटक के जीवन को बढ़ाता है। सूखा तेल जंग को रोकता है और उचित चिपचिपाहट बनाए रखता है। समय-समय पर अपने तेल का परीक्षण करें और निर्माता की सिफारिशों के अनुसार इसे बदलें।

तापमान नियंत्रण से भी मदद मिलती है. वाल्व 80°C तक काम कर सकता है, लेकिन लंबे समय तक चलने के लिए कूलर चलाना बेहतर है। यदि आपका सिस्टम गर्म हो जाता है, तो हीट एक्सचेंजर जोड़ने पर विचार करें। सोलनॉइड कॉइल अपनी सतह पर 150°C तक पहुँच सकते हैं, लेकिन कूलर के संचालन से विद्युत तनाव कम हो जाता है।

कई 4WE 6 J वाल्वों में मैनुअल ओवरराइड विकल्प शामिल हैं। जब मशीन बंद हो या समस्या निवारण के दौरान ये आपको वाल्व को हाथ से हिलाने की सुविधा देते हैं। मैनुअल ओवरराइड का उपयोग करते समय, अत्यधिक बल से बचने के लिए सिस्टम दबाव 50 बार से कम रखें। एक ही समय में दोनों मैन्युअल ओवरराइड को कभी भी पुश न करें।

माउंटिंग स्थिति वाल्व को अधिक प्रतिबंधित नहीं करती है। आप इसे किसी भी ओरिएंटेशन में स्थापित कर सकते हैं, हालांकि क्षैतिज माउंटिंग अक्सर गर्मी अपव्यय के लिए सबसे अच्छा काम करती है। सुनिश्चित करें कि सोलनॉइड के चारों ओर ठंडी हवा के संचार के लिए पर्याप्त जगह हो।

विकल्प और अनुकूलता

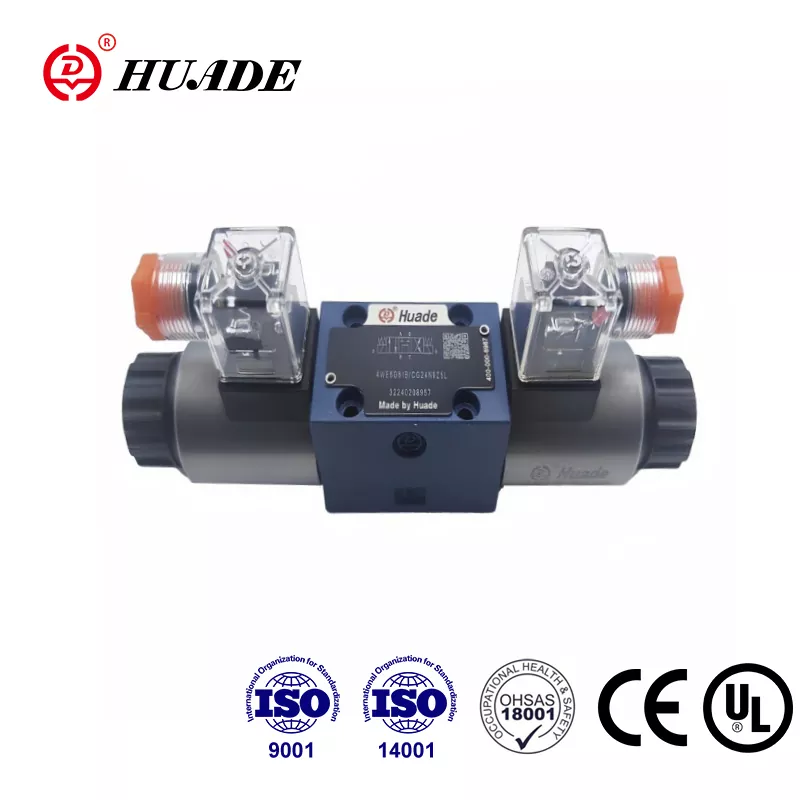

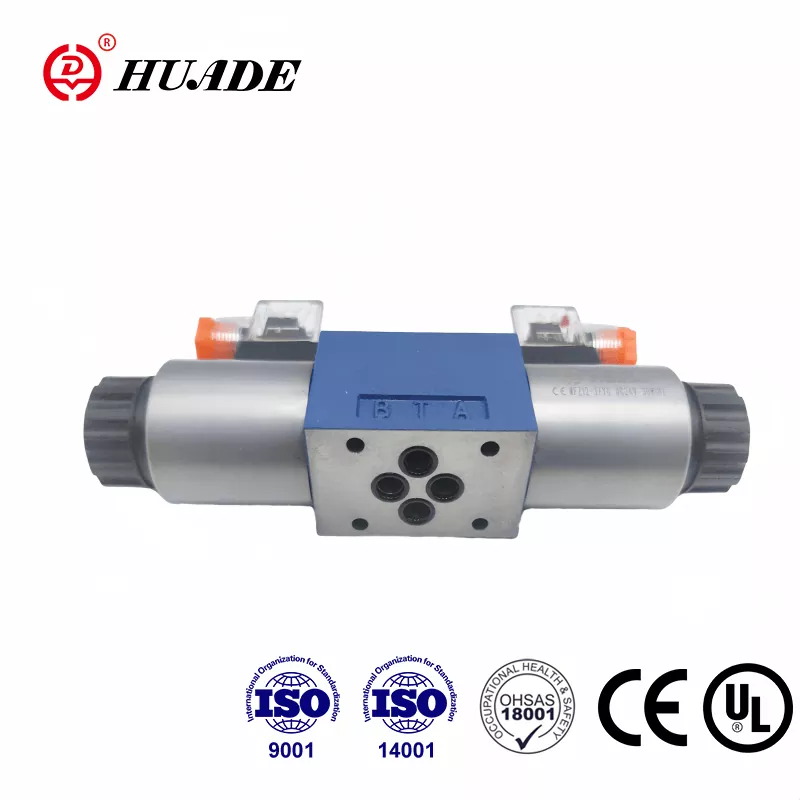

जबकि रेक्स्रोथ गुणवत्ता वाले वाल्व बनाता है, अन्य निर्माता संगत विकल्प प्रदान करते हैं। आपके विकल्पों को समझने से सोर्सिंग और लागत प्रबंधन में मदद मिलती है। NG6 माउंटिंग पैटर्न वाला कोई भी वाल्व भौतिक रूप से वहां फिट हो सकता है जहां 4WE 6 J माउंट होता है।

युकेन DSG-01-3C3 बनाता है, जो एक बंद केंद्र स्पूल के साथ समान कार्यक्षमता प्रदान करता है। पार्कर तुलनीय प्रवाह दरों के साथ D1VW श्रृंखला प्रदान करता है। ईटन विकर्स के पास DG4V-3-6C मॉडल है। इन विकल्पों की लागत आम तौर पर मूल रेक्सरोथ भागों की तुलना में 20% से 30% कम होती है।

विकल्पों पर विचार करते समय, दबाव रेटिंग, प्रवाह क्षमता और विद्युत विशिष्टताओं का ध्यानपूर्वक मिलान करें। सभी NG6 वाल्व समान नहीं बनाए गए हैं। कुछ में अलग-अलग प्रतिक्रिया समय या स्विचिंग विशेषताएँ हो सकती हैं जो आपके एप्लिकेशन को प्रभावित करती हैं।

रेक्स्रोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 6 J का वर्षों में मापी गई विफलताओं के बीच औसत समय के साथ एक सिद्ध ट्रैक रिकॉर्ड है। कुछ वैकल्पिक ब्रांड इस विश्वसनीयता से मेल नहीं खा सकते हैं। महत्वपूर्ण अनुप्रयोगों के लिए, वास्तविक रेक्स्रोथ भागों की अतिरिक्त लागत अक्सर समझ में आती है।

पुनर्निर्माण सेवाएँ एक अन्य विकल्प प्रदान करती हैं। कई कंपनियाँ हाइड्रोलिक वाल्वों के नवीनीकरण में विशेषज्ञ हैं। वे अलग-अलग हिस्सों को अलग करते हैं, साफ़ करते हैं, घिसे हुए हिस्सों को बदलते हैं, और वाल्व को नई स्थिति में परीक्षण करते हैं। पुनर्निर्मित वाल्वों की लागत नए वाल्वों की तुलना में कम होती है और ये कम मांग वाले अनुप्रयोगों के लिए अच्छा काम कर सकते हैं।

कहां खरीदें

4WE 6 J के लिए आपूर्तिकर्ता ढूँढना कठिन नहीं होना चाहिए। बॉश रेक्सरोथ का [store.boschrexroth.com](http://store.boschrexroth.com/) पर एक आधिकारिक ऑनलाइन स्टोर है जहां आप सीधे ऑर्डर कर सकते हैं। यह वास्तविक भागों और उचित वारंटी कवरेज की गारंटी देता है।

औद्योगिक वितरक इन वाल्वों का क्षेत्रीय स्तर पर स्टॉक करते हैं। मोशन इंडस्ट्रीज, एप्लाइड इंडस्ट्रियल टेक्नोलॉजीज और अन्य हाइड्रोलिक विशेषज्ञ जैसी कंपनियां रेक्सरोथ उत्पाद पेश करती हैं। स्थानीय वितरक के साथ काम करने से आपको तत्काल जरूरतों के लिए तकनीकी सहायता और तेज़ डिलीवरी मिलती है।

ईबे जैसे ऑनलाइन मार्केटप्लेस में नए और प्रयुक्त दोनों तरह के वाल्व हैं। विशिष्ट मॉडल और विकल्पों के आधार पर नई इकाइयों की कीमतें आम तौर पर $300 से $500 तक होती हैं। प्रयुक्त वाल्व $100 से $250 में बिकते हैं, हालाँकि आप कम लागत के लिए वारंटी कवरेज का व्यापार करते हैं।

शॉपी या अलीबाबा जैसे प्लेटफार्मों पर एशियाई आपूर्तिकर्ता कम कीमतों पर, कभी-कभी $150 के आसपास, संगत संस्करण पेश करते हैं। गुणवत्ता इन स्रोतों के साथ भिन्न होती है, इसलिए यदि आप यह मार्ग चुनते हैं तो विक्रेता पर सावधानीपूर्वक शोध करें। महत्वपूर्ण अनुप्रयोगों के लिए, ज्ञात आपूर्तिकर्ताओं से जुड़े रहें।

ऑर्डर करते समय, अपना पूरा मॉडल नंबर तैयार रखें। रेक्स्रोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 6 J कई कॉन्फ़िगरेशन में आता है, और गलत वोल्टेज या कनेक्टर प्रकार मिलने से समस्याएँ पैदा होती हैं। खरीदने से पहले विद्युत विशिष्टताओं और माउंटिंग विवरणों की दोबारा जांच करें।

स्थापना संबंधी विचार

4WE 6 J को ठीक से स्थापित करने से अच्छा प्रदर्शन और लंबा जीवन सुनिश्चित होता है। एक साफ माउंटिंग सतह से शुरुआत करें। वाल्व इस सतह पर सील हो जाता है, और कोई भी खरोंच या गंदगी रिसाव का कारण बन सकती है। वाल्व बॉडी को विकृत होने से बचाने के लिए माउंटिंग स्क्रू पर उचित बोल्ट टॉर्क का उपयोग करें।

पोर्ट कनेक्शन साफ-सुथरे और उचित आकार के होने चाहिए। वाल्व मानक NG6 पोर्ट आकार का उपयोग करता है, और आपकी हाइड्रोलिक लाइनों का मिलान होना आवश्यक है। छोटी लाइनों का उपयोग प्रवाह को प्रतिबंधित करता है और दबाव में गिरावट को बढ़ाता है। बड़ी लाइनें जगह बर्बाद करती हैं लेकिन प्रदर्शन को नुकसान नहीं पहुंचाती हैं।

विद्युत शक्ति कनेक्ट करते समय, अपने विशिष्ट मॉडल के लिए वायरिंग आरेख का पालन करें। सोलनॉइड आमतौर पर एक नियंत्रक या स्विच से जुड़ते हैं जो उचित वोल्टेज प्रदान करता है। कुछ मॉडलों में यह दिखाने के लिए संकेतक लाइटें शामिल होती हैं कि कौन सा सोलनॉइड सक्रिय है, जो समस्या निवारण के दौरान मदद करता है।

अपने सिस्टम में प्रमुख बिंदुओं पर दबाव गेज जोड़ने पर विचार करें। वाल्व बंदरगाहों पर दबाव की निगरानी से समस्याओं का निदान करने और प्रदर्शन को अनुकूलित करने में मदद मिलती है। दबाव स्विच सुरक्षित मापदंडों के बाहर संचालन को रोकने के लिए सुरक्षा इंटरलॉक प्रदान कर सकते हैं।

विभिन्न तरल पदार्थों के साथ कार्य करना

अधिकांश हाइड्रोलिक सिस्टम खनिज तेल का उपयोग करते हैं, और 4WE 6 J इन तरल पदार्थों के साथ पूरी तरह से काम करता है। मानक एनबीआर सील व्यापक तापमान रेंज में पेट्रोलियम-आधारित तेलों को संभालते हैं। इसमें अधिकांश औद्योगिक अनुप्रयोग शामिल हैं।

कुछ प्रणालियों को एचएफसी (जल ग्लाइकोल) या एचएफडी (सिंथेटिक एस्टर) जैसे पर्यावरण के अनुकूल तरल पदार्थों की आवश्यकता होती है। रेक्सरोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 6 J इन तरल पदार्थों के साथ काम कर सकता है, लेकिन आपको सही सील सामग्री की आवश्यकता है। वाल्व को एफकेएम (विटॉन) सील के साथ ऑर्डर करें, जिसे मॉडल कोड में "एन" के बजाय "वी" द्वारा दर्शाया गया है।

जल-आधारित तरल पदार्थ खनिज तेल की तुलना में सेवा जीवन को कम करते हैं। एचएफसी तरल पदार्थ का उपयोग करते समय रेक्सरोथ का जीवन लगभग 30% कम होने का अनुमान है। बढ़ा हुआ घिसाव विभिन्न स्नेहन गुणों और संभावित गुहिकायन से आता है। यदि आपको इन तरल पदार्थों का उपयोग करना ही है, तो क्षतिपूर्ति के लिए घटकों को थोड़ा बड़ा करने पर विचार करें।

विभिन्न तरल पदार्थों के साथ ऑपरेटिंग तापमान सीमा भी बदलती है। एचएफसी तरल पदार्थ अधिकतम तापमान को खनिज तेल के साथ 80 डिग्री सेल्सियस की बजाय 50 डिग्री सेल्सियस तक सीमित करते हैं। यदि आप वैकल्पिक हाइड्रोलिक तरल पदार्थ का उपयोग कर रहे हैं तो तदनुसार अपने शीतलन प्रणाली की योजना बनाएं।

प्रदर्शन वक्र को समझना

रेक्सरोथ तकनीकी मैनुअल में प्रदर्शन डेटा प्रदान करता है जो दिखाता है कि वाल्व विभिन्न परिस्थितियों में कैसे व्यवहार करता है। दबाव ड्रॉप वक्र दिखाते हैं कि विभिन्न प्रवाह दरों पर वाल्व के माध्यम से तेल को धकेलने पर आप कितना दबाव खो देते हैं। जे स्पूल के लिए, 20 लीटर प्रति मिनट पर लगभग 2 बार दबाव गिरने की उम्मीद करें।

यह दबाव ड्रॉप आपके सिस्टम में बर्बाद ऊर्जा का प्रतिनिधित्व करता है। घुमावदार संबंध के बाद उच्च प्रवाह दर अधिक दबाव ड्रॉप पैदा करती है। हाइड्रोलिक सर्किट को डिजाइन करते समय, इस नुकसान को ध्यान में रखें ताकि यह सुनिश्चित हो सके कि एक्चुएटर्स को पर्याप्त दबाव मिले।

रेक्सरोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 6 J की शक्ति सीमा संख्या 8 है। यह एक रेक्सरोथ-विशिष्ट मीट्रिक है जो गर्मी उत्पादन के लिए प्रवाह, दबाव और तेल चिपचिपाहट से संबंधित है। इस सीमा से नीचे रहने से निरंतर संचालन के दौरान ओवरहीटिंग से बचाव होता है।

स्विचिंग आवृत्ति वाल्व जीवन को प्रभावित करती है। जबकि वाल्व यांत्रिक रूप से प्रति घंटे 15,000 बार तक चक्र कर सकता है, सामान्य अनुप्रयोग बहुत धीमी गति से चलते हैं। उच्च साइकिल चालन गति से सील और सोलनॉइड घटकों के घिसाव में तेजी आती है। अपनी परिचालन आवृत्ति को अधिकतम करने के बजाय उसे अपनी वास्तविक आवश्यकताओं से मिलाएँ।

दस्तावेज़ीकरण और समर्थन

बॉश रेक्सरोथ उनके वाल्वों के लिए विस्तृत तकनीकी दस्तावेज़ीकरण प्रदान करता है। मुख्य कैटलॉग शीट आयाम, माउंटिंग विवरण और बुनियादी विशिष्टताओं को दर्शाती है। अधिक विस्तृत मैनुअल इंस्टॉलेशन प्रक्रियाओं, रखरखाव आवश्यकताओं और समस्या निवारण चरणों की व्याख्या करते हैं।

आप इन दस्तावेज़ों को रेक्सरोथ वेबसाइट से डाउनलोड कर सकते हैं या वितरकों से अनुरोध कर सकते हैं। आपके विशिष्ट मॉडल के लिए तकनीकी मैनुअल होने से स्थापना और रखरखाव के दौरान मदद मिलती है। दस्तावेज़ों में हाइड्रोलिक प्रतीक शामिल हैं जो दिखाते हैं कि सर्किट आरेखों में वाल्व का प्रतिनिधित्व कैसे किया जाए।

रेक्स्रोथ की तकनीकी सहायता टीम एप्लिकेशन प्रश्नों में सहायता कर सकती है। यदि आप अनिश्चित हैं कि 4WE 6 J आपकी आवश्यकताओं के अनुरूप है या नहीं, तो वे विकल्प सुझा सकते हैं या संशोधन सुझा सकते हैं। नए सिस्टम डिज़ाइन करते समय या मौजूदा उपकरणों को अपग्रेड करते समय यह समर्थन मूल्यवान है।

ऑनलाइन चयन उपकरण आपको अपनी आवश्यकताओं के आधार पर वाल्व कॉन्फ़िगर करने देते हैं। अपनी प्रवाह दर, दबाव, वोल्टेज और अन्य पैरामीटर दर्ज करें, और टूल उपयुक्त मॉडल सुझाता है। इससे यह सुनिश्चित करने में मदद मिलती है कि मॉडल नंबरों को मैन्युअल रूप से डिकोड किए बिना आपको वही मिलेगा जो आपको चाहिए।

अंतिम विचार

रेक्स्रोथ के लिए दिशात्मक नियंत्रण वाल्व 4WE 6 J हाइड्रोलिक नियंत्रण में सिद्ध तकनीक का प्रतिनिधित्व करता है। इसका सोलनॉइड-संचालित, बंद केंद्र स्थिति के साथ स्प्रिंग-केंद्रित डिज़ाइन दुनिया भर में अनगिनत अनुप्रयोगों को पूरा करता है। यह कैसे काम करता है यह समझने से आपको इसे प्रभावी ढंग से उपयोग करने और इसे ठीक से बनाए रखने में मदद मिलती है।

मुख्य लाभों में मानकीकृत एनजी6 माउंटिंग, विश्वसनीय बंद केंद्र फ़ंक्शन और भागों और समर्थन की व्यापक उपलब्धता शामिल है। वाल्व उच्च दबाव को संभालता है और सटीक नियंत्रण के लिए उत्तरदायी स्विचिंग प्रदान करता है। एकाधिक वोल्टेज विकल्प और कॉन्फ़िगरेशन विभिन्न मशीन आवश्यकताओं के अनुकूल होते हैं।

उचित स्थापना और रखरखाव से ये वाल्व वर्षों तक काम करते रहते हैं। स्वच्छ हाइड्रोलिक तेल वाल्व की दीर्घायु में सबसे महत्वपूर्ण कारक है। नियमित फ़िल्टर परिवर्तन और ऑपरेटिंग तापमान पर ध्यान अधिकांश समस्याओं को शुरू होने से पहले ही रोक देता है।

चाहे आप एक ख़राब वाल्व को बदल रहे हों, एक नई मशीन डिज़ाइन कर रहे हों, या बस अपने मौजूदा उपकरण को समझने की कोशिश कर रहे हों, 4WE 6 J विचार करने योग्य है। मांग वाले औद्योगिक अनुप्रयोगों में इसका दशकों का सिद्ध प्रदर्शन इसकी गुणवत्ता और विश्वसनीयता को दर्शाता है। उचित देखभाल के साथ, यह वाल्व आपके हाइड्रोलिक सिस्टम को कई वर्षों तक अच्छी तरह से सेवा देगा।
