Z1S चेक वाल्व सैंडविच प्लेट: एक व्यावहारिक गाइड

जब आप हाइड्रोलिक सिस्टम के साथ काम कर रहे होते हैं, तो तरल पदार्थ को सही दिशा में प्रवाहित करना जितना आप सोच सकते हैं उससे कहीं अधिक मायने रखता है। बॉश रेक्सरोथ की Z1S चेक वाल्व सैंडविच प्लेट बिल्कुल यही करती है - यह तरल पदार्थ को एक तरफ से गुजरने देती है जबकि इसे पीछे की ओर जाने से रोकती है। फ़ैक्टरी मशीनों से लेकर निर्माण उपकरण तक हर चीज़ में यह सरल कार्य महत्वपूर्ण है।

Z1S चेक वाल्व सैंडविच प्लेट को क्या अलग बनाता है

Z1S चेक वाल्व सैंडविच प्लेट को इसका नाम इसकी स्थापना के तरीके से मिलता है। होज़ और फिटिंग से जुड़ने के बजाय, यह सैंडविच परत की तरह अन्य घटकों के बीच बैठता है। यह डिज़ाइन जगह बचाता है और उन कनेक्शन बिंदुओं की संख्या कम करता है जहां रिसाव हो सकता है। वाल्व एक स्प्रिंग-लोडेड पॉपपेट तंत्र का उपयोग करता है जो रिवर्स प्रवाह के खिलाफ कसकर बंद हो जाता है, जिससे दबाव 350 बार तक पहुंचने पर भी लगभग शून्य रिसाव होता है।

चेक वाल्व सैंडविच प्लेट डिज़ाइन तंग जगहों में अच्छा काम करता है। मशीन निर्माता अक्सर कई Z1S इकाइयों को हाइड्रोलिक मैनिफोल्ड्स में लंबवत रूप से स्टैक करते हैं, जिससे भारी बाहरी पाइपिंग जोड़े बिना जटिल नियंत्रण सर्किट बनते हैं। यह मॉड्यूलर दृष्टिकोण ISO 4401 मानकों का पालन करता है, जिसका अर्थ है कि Z1S चेक वाल्व सैंडविच प्लेट विभिन्न निर्माताओं के घटकों के साथ फिट होती है।

Z1S चेक वाल्व सैंडविच प्लेट कैसे काम करती है

प्रत्येक Z1S चेक वाल्व सैंडविच प्लेट के अंदर एक पॉपपेट बैठता है - जो आमतौर पर उच्च प्रदर्शन वाले प्लास्टिक से बना होता है - एक स्प्रिंग द्वारा इसकी सीट के खिलाफ रखा जाता है। जब आगे की दिशा से तरल पदार्थ का दबाव क्रैकिंग दबाव सीमा तक पहुंचता है, तो पॉपपेट ऊपर उठता है और तरल पदार्थ प्रवाहित होता है। जैसे ही दबाव गिरता है या उलट जाता है, स्प्रिंग पॉपपेट को वापस नीचे धकेल देता है, जिससे मार्ग सील हो जाता है।

Z1S श्रृंखला विभिन्न क्रैकिंग दबाव प्रदान करती है: 0.5, 1.5, 3 और 5 बार विकल्प। कम क्रैकिंग दबाव उन प्रणालियों में बेहतर काम करते हैं जहां आप न्यूनतम प्रतिरोध चाहते हैं, जबकि उच्च सेटिंग्स दबाव स्पाइक्स से आकस्मिक उद्घाटन को रोकती हैं। चेक वाल्व सैंडविच प्लेट कॉन्फ़िगरेशन हैंडल आकार 6 मॉडल में 40 लीटर प्रति मिनट और आकार 10 वेरिएंट में 100 लीटर प्रति मिनट तक प्रवाहित होता है।

सही Z1S चेक वाल्व सैंडविच प्लेट चुनना

बॉश रेक्सरोथ Z1S चेक वाल्व सैंडविच प्लेट के आठ अलग-अलग क्लोजिंग फ़ंक्शन वेरिएंट बनाता है। कुछ एक चैनल में प्रवाह को अवरुद्ध करते हैं जबकि अन्य एक साथ दोहरे चैनलों को संभालते हैं। सबसे सामान्य संस्करण ब्लॉक पोर्ट A2 से A1 तक प्रवाहित होता है, लेकिन आपको लगभग किसी भी सर्किट कॉन्फ़िगरेशन के लिए विकल्प मिलेंगे।

आपकी चेक वाल्व सैंडविच प्लेट का चयन करते समय आकार मायने रखता है। आकार 6 Z1S का वजन लगभग 0.8 किलोग्राम है और यह 350 बार तक का दबाव संभाल सकता है। आकार 10 इकाइयाँ 2.3 किलोग्राम से बड़ी हैं लेकिन प्रति मिनट 100 लीटर प्रवाह का प्रबंधन कर सकती हैं। दोनों संस्करण खनिज हाइड्रोलिक तेलों के साथ काम करते हैं और जब आप संगत सील चुनते हैं तो इन्हें बायोडिग्रेडेबल तरल पदार्थों के लिए अनुकूलित किया जा सकता है।

सील सामग्री प्रदर्शन को महत्वपूर्ण रूप से प्रभावित करती है। मानक एफकेएम सील अधिकांश अनुप्रयोगों को अच्छी तरह से संभालते हैं, खासकर जब द्रव का वेग 4 मीटर प्रति सेकंड से अधिक हो। कम दबाव और धीमी प्रवाह स्थितियों के लिए, नरम एनबीआर सील संभोग सतहों पर घिसाव को कम करते हैं। जब सील आपकी परिचालन स्थितियों से मेल खाती है तो आपकी चेक वाल्व सैंडविच प्लेट अधिक समय तक चलेगी।

आपकी Z1S चेक वाल्व सैंडविच प्लेट स्थापित करना

इंस्टॉलेशन का सही होना यह निर्धारित करता है कि आपकी Z1S चेक वाल्व सैंडविच प्लेट कितना अच्छा प्रदर्शन करती है। माउंटिंग सतह 0.01 मिलीमीटर प्रति 100 मिलीमीटर के भीतर समतल और चिकनी होनी चाहिए और सतह का खुरदरापन 4 माइक्रोमीटर से अधिक नहीं होना चाहिए। ये विशिष्टताएँ सटीक लग सकती हैं, लेकिन वे समय के साथ विकसित होने वाली लीक को रोकते हैं।

चेक वाल्व सैंडविच प्लेट चार स्क्रू के साथ माउंट होती है - आकार 6 के लिए एम5 या आकार 10 मॉडल के लिए एम6। यहां टॉर्क मायने रखता है. आकार 6 इकाइयों के लिए 8 से 10 न्यूटन-मीटर की आवश्यकता होती है जबकि आकार 10 के लिए 15.5 न्यूटन-मीटर प्लस या माइनस 10 प्रतिशत की आवश्यकता होती है। शक्ति वर्ग 10.9 वाले स्क्रू का उपयोग यह सुनिश्चित करता है कि माउंटिंग कंपन के तहत भी सुरक्षित रहे।

आप Z1S चेक वाल्व सैंडविच प्लेट को किसी भी ओरिएंटेशन में स्थापित कर सकते हैं। डिज़ाइन कार्य करने के लिए गुरुत्वाकर्षण पर निर्भर नहीं करता है। बस यह सुनिश्चित करें कि कुछ मॉडलों के साथ आने वाली नीली प्लास्टिक बुशिंग असेंबली के दौरान सुरक्षित रहे। यह झाड़ी अतिरिक्त सीलिंग प्रदान करती है और जब तक आप पूरा वाल्व नहीं बदल देते तब तक इसे क्षतिग्रस्त या हटाया नहीं जाना चाहिए।

जहां Z1S चेक वाल्व सैंडविच प्लेट सबसे अच्छा काम करती है

हाइड्रोलिक प्रेस सुरक्षित रूप से भार रखने के लिए चेक वाल्व सैंडविच प्लेटों पर निर्भर करते हैं। जब प्रेस चक्रों के बीच रुकती है, तो Z1S तरल पदार्थ को पीछे की ओर बहने से रोकता है, जिससे प्रेस रैम नीचे की ओर बहती है। यह लोड-होल्डिंग फ़ंक्शन सुरक्षा और परिशुद्धता दोनों के लिए मायने रखता है।

मशीन टूल्स सीएनसी स्पिंडल और टूल चेंजर्स में Z1S चेक वाल्व सैंडविच प्लेट का उपयोग करते हैं। कॉम्पैक्ट सैंडविच डिज़ाइन घूमने वाले घटकों के आसपास तंग जगहों में फिट बैठता है। इन मशीनों में उच्च-वेग सर्किट वाल्व के धातु सील विकल्प से लाभान्वित होते हैं, जो अत्यधिक घिसाव के बिना 4 मीटर प्रति सेकंड से ऊपर की गति को संभालता है।

उत्खनन और क्रेन जैसे मोबाइल उपकरणों को चुनौतीपूर्ण परिस्थितियों में विश्वसनीय प्रवाह नियंत्रण की आवश्यकता होती है। Z1S चेक वाल्व सैंडविच प्लेट निर्माण स्थलों में सामान्य तापमान उतार-चढ़ाव और कंपन को संभालती है। चेक वाल्व सैंडविच प्लेट के कोणीय वेरिएंट मोबाइल मशीनरी की तंग सीमा में तरल पदार्थ के प्रवाह को कुशलतापूर्वक करने में मदद करते हैं।

आपकी Z1S चेक वाल्व सैंडविच प्लेट का रखरखाव

स्वच्छ हाइड्रोलिक द्रव आपके चेक वाल्व सैंडविच प्लेट को ठीक से काम करता रहता है। बॉश रेक्सरोथ ISO 4406 संदूषण वर्ग 20/18/15 निर्दिष्ट करता है, जिसके लिए 20 माइक्रोमीटर तक निस्पंदन की आवश्यकता होती है। गंदे तरल पदार्थ के कारण पॉपपेट चिपक जाता है या समय से पहले खराब हो जाता है, जिससे रिसाव होता है या बंद होने में विफलता होती है।

नियमित निरीक्षण में माउंटिंग सतह के आसपास बाहरी लीक की जांच होनी चाहिए और वाल्व पर दबाव में गिरावट को मापना चाहिए। दबाव में गिरावट में वृद्धि अक्सर अंदर संदूषण के निर्माण का संकेत देती है। Z1S चेक वाल्व सैंडविच प्लेट फ़ील्ड मरम्मत विकल्प प्रदान नहीं करती है - यदि आंतरिक पॉपपेट असेंबली विफल हो जाती है, तो आप पूरी इकाई को बदल देते हैं।

तापमान आपके चेक वाल्व सैंडविच प्लेट के प्रदर्शन को प्रभावित करता है। Z1S -20°C से +80°C तक संचालित होता है, जो अधिकांश हाइड्रोलिक द्रव तापमान रेंज से मेल खाता है। द्रव की चिपचिपाहट 2.8 और 500 वर्ग मिलीमीटर प्रति सेकंड के बीच रहनी चाहिए। इन सीमाओं के बाहर, वाल्व निर्दिष्ट क्रैकिंग दबाव पर नहीं खुल सकता है या रिसाव विकसित हो सकता है।

सामान्य Z1S चेक वाल्व सैंडविच प्लेट समस्याओं का निवारण

जब चेक वाल्व सैंडविच प्लेट नहीं खुलती है, तो संदूषण आमतौर पर समस्या का कारण बनता है। आईएसओ स्वच्छता मानकों के अनुसार सिस्टम को फ्लश करने से अक्सर चिपकी हुई समस्याएं हल हो जाती हैं। यदि फ्लशिंग काम नहीं करती है, तो स्प्रिंग ख़राब हो सकता है और उसे बदलने की आवश्यकता है - जिसका अर्थ है पूरे वाल्व को बदलना।

आपके Z1S चेक वाल्व सैंडविच प्लेट के माध्यम से अत्यधिक रिसाव आम तौर पर खराब सील या तरल पदार्थ के उपयोग की ओर इशारा करता है जो सील सामग्री के साथ असंगत है। जांचें कि आप सही हाइड्रोलिक तेल प्रकार चला रहे हैं और सील आपके आवेदन से मेल खाती है। जैव-आधारित तरल पदार्थों को मानक खनिज तेलों की तुलना में अलग सील की आवश्यकता होती है।

वाल्व में उच्च दबाव गिरने से पता चलता है कि आपने गलत क्रैकिंग दबाव का चयन किया है या मलबा प्रवाह को प्रतिबंधित कर रहा है। चेक वाल्व सैंडविच प्लेट में प्रवाह दर के साथ धीरे-धीरे दबाव में वृद्धि दिखनी चाहिए। दबाव ड्रॉप में अचानक उछाल आंतरिक रुकावट को इंगित करता है जिसके लिए वाल्व प्रतिस्थापन की आवश्यकता होती है।

शोर वाला संचालन अक्सर गुहिकायन से होता है - जब द्रव का वेग बहुत अधिक हो जाता है और वाष्प के बुलबुले बनाता है जो हिंसक रूप से ढह जाते हैं। प्रवाह अवमंदन को अपस्ट्रीम में जोड़ने या धातु सील के साथ चेक वाल्व सैंडविच प्लेट पर स्विच करने से गुहिकायन शोर को कम किया जा सकता है। कभी-कभी सिस्टम का दबाव बढ़ने से वे स्थितियाँ समाप्त हो जाती हैं जो गुहिकायन का कारण बनती हैं।

Z1S चेक वाल्व सैंडविच प्लेट की अन्य विकल्पों से तुलना करना

इनलाइन चेक वाल्वों की लागत सैंडविच प्लेटों की तुलना में कम होती है, लेकिन वे अधिक जगह लेते हैं और अतिरिक्त नली कनेक्शन की आवश्यकता होती है। Z1S चेक वाल्व सैंडविच प्लेट सीधे आपके वाल्व स्टैक में एकीकृत हो जाती है, जिससे चार नली के सिरे और उनके संभावित रिसाव बिंदु समाप्त हो जाते हैं। मैनिफोल्ड-माउंटेड सिस्टम के लिए, सैंडविच डिज़ाइन अधिक मायने रखता है।

पायलट-संचालित चेक वाल्व रिमोट कंट्रोल क्षमताएं प्रदान करते हैं जिनमें Z1S चेक वाल्व सैंडविच प्लेट का अभाव है। हालाँकि, उन्हें अतिरिक्त पायलट लाइनों और नियंत्रण वाल्वों की आवश्यकता होती है, जिससे आपके सिस्टम को जटिलता जोड़ने की आवश्यकता नहीं हो सकती है। सरल एकतरफ़ा प्रवाह नियंत्रण के लिए, प्रत्यक्ष-संचालित Z1S अतिरिक्त घटकों के बिना विश्वसनीय प्रदर्शन प्रदान करता है।

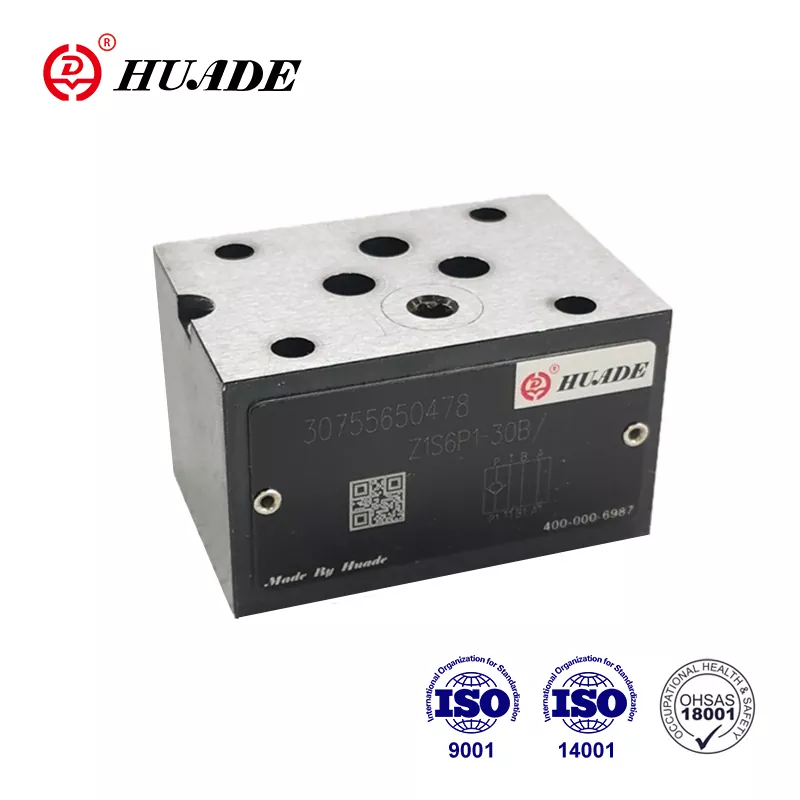

हुआडे और हेंगली जैसे वैकल्पिक निर्माता आईएसओ 4401 मानकों के अनुकूल चेक वाल्व सैंडविच प्लेट का उत्पादन करते हैं। इन विकल्पों की कीमत वास्तविक बॉश रेक्सरोथ इकाइयों से 30 से 50 प्रतिशत कम हो सकती है। गुणवत्ता आमतौर पर गैर-महत्वपूर्ण अनुप्रयोगों के लिए आवश्यकताओं को पूरा करती है, लेकिन मूल Z1S वाल्व मांग वाले वातावरण में सिद्ध विश्वसनीयता प्रदान करते हैं।

अपने Z1S चेक वाल्व सैंडविच प्लेट से अधिकतम लाभ प्राप्त करें

जब आप वाल्व को अपने एप्लिकेशन से मिलाते हैं तो Z1S चेक वाल्व सैंडविच प्लेट विश्वसनीय एक-तरफ़ा प्रवाह नियंत्रण प्रदान करती है। सही क्रैकिंग दबाव, सील प्रकार और आकार का चयन इष्टतम प्रदर्शन सुनिश्चित करता है। सही टॉर्क और सतह की तैयारी के साथ उचित स्थापना लीक को रोकती है। स्वच्छ तरल पदार्थ बनाए रखने और तापमान सीमा के भीतर रहने से सेवा जीवन बढ़ जाता है।

यह चेक वाल्व सैंडविच प्लेट 0.5 बार से 350 बार दबाव तक के सिस्टम में काम करती है और उचित सील के साथ खनिज तेल या बायोडिग्रेडेबल तरल पदार्थ को संभालती है। कॉम्पैक्ट सैंडविच माउंटिंग रिसाव-मुक्त संचालन प्रदान करते हुए स्थान की आवश्यकताओं को कम करती है। चाहे आप एक नया हाइड्रोलिक सिस्टम डिज़ाइन कर रहे हों या किसी मौजूदा को अपग्रेड कर रहे हों, Z1S चेक वाल्व सैंडविच प्लेट दिशात्मक प्रवाह नियंत्रण के लिए एक सिद्ध समाधान प्रदान करता है।

विस्तृत विशिष्टताओं और ऑर्डरिंग जानकारी के लिए, बॉश रेक्सरोथ अपने वितरकों के माध्यम से व्यापक डेटाशीट प्रदान करता है। इन दस्तावेज़ों की समीक्षा करने के लिए समय निकालने से आपको अपने आवेदन के लिए आवश्यक सटीक Z1S चेक वाल्व सैंडविच प्लेट संस्करण का चयन करने में मदद मिलती है।
