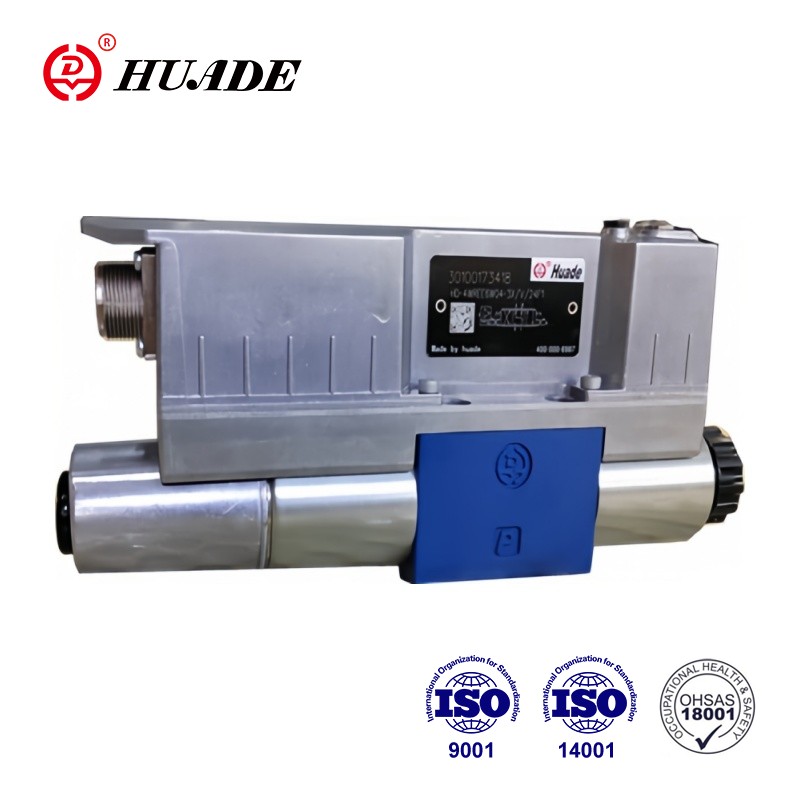

आनुपातिक दिशात्मक वाल्व 4WREE6-3X

प्रकार 4WREE6-3X वाल्व विद्युत स्थिति प्रतिक्रिया और एकीकृत इलेक्ट्रॉनिक्स (ओबीई) के साथ एक प्रत्यक्ष संचालित आनुपातिक दिशात्मक वाल्व है। 4WREE6-3X प्रकार के आनुपातिक वाल्व CE प्रमाणीकरण पारित कर चुके हैं। अधिकतम ऑपरेटिंग दबाव 350 बार तक है। यह Huade हाइड्रोलिक के प्रमुख उत्पादों में से एक है। इस 4WREE6-3X वाल्व का प्रदर्शन स्थिर है और कीमत अपेक्षाकृत सस्ती है।

आनुपातिक दिशात्मक वाल्व 4WREE6-3X का उत्पाद पैरामीटर

आनुपातिक दिशात्मक वाल्व 4WREE6-3X की उत्पाद विशेषता

विशेषताएँ:

▶4/2 या 4/3-वे संस्करण

▶सबप्लेट माउंटिंग के लिए

आईएसओ 4401-03-02-0-05 के अनुसार पोर्टिंग पैटर्न

▶प्रवाह की दिशा और आकार का नियंत्रण

▶केंद्रीय धागे के साथ आनुपातिक सोलनॉइड के माध्यम से संचालन

▶स्प्रिंग-केंद्रित नियंत्रण स्पूल

▶वोल्टेज या करंट इनपुट ("ए1" और/या "एफ1") के साथ एकीकृत नियंत्रण इलेक्ट्रॉनिक्स (ओबीई)

आनुपातिक दिशात्मक वाल्व 4WREE6-3X का अनुभाग और प्रतीक

स्थापित करना

वाल्व में मूल रूप से शामिल हैं:

▷आवास (1) कनेक्शन सतह के साथ

▷कंप्रेशन स्प्रिंग्स (3 और 4) और स्प्रिंग प्लेट (5 और 6) के साथ स्पूल(2) को नियंत्रित करें

▷सोलेनोइड्स (7 और 8) केंद्रीय धागे के साथ

▷स्थिति ट्रांसड्यूसर (9)

▷एकीकृत इलेक्ट्रॉनिक्स (13)

▷इलेक्ट्रिक शून्य बिंदु समायोजन (12) रबर प्लग के माध्यम से सुलभ

समारोह:

▷ डी-एनर्जेटिक सोलनॉइड्स (7 और 8) के साथ, स्प्रिंग प्लेट्स (5 और 6) के बीच संपीड़न स्प्रिंग्स (3 और 4) द्वारा नियंत्रण स्पूल (2) की केंद्रीय स्थिति।

▷ आनुपातिक सोलनॉइड को नियंत्रित करके नियंत्रण स्पूल (2) का सीधा संचालन, उदाहरण के लिए। सोलनॉइड "बी" (8)

-इलेक्ट्रिक इनपुट सिग्नल के आनुपातिक रूप से नियंत्रण स्पूल (2) का बाईं ओर विस्थापन

-यह प्रगतिशील प्रवाह विशेषता के साथ छिद्र-प्रकार क्रॉस-सेक्शन के माध्यम से पी से ए और बी से टी तक कनेक्शन खोलता है

डी-एनर्जेटिक स्थिति में, नियंत्रण स्पूल(2) को सोलनॉइड के रिटर्न स्प्रिंग्स द्वारा एक यांत्रिक केंद्रीय स्थिति में रखा जाता है। नियंत्रण स्पूल प्रतीक "वी" के साथ, यह स्थिति हाइड्रोलिक केंद्रीय स्थिति के अनुरूप नहीं है! जब विद्युत वाल्व नियंत्रण लूप बंद हो जाता है, तो नियंत्रण स्पूल हाइड्रोलिक केंद्रीय स्थिति में स्थित होता है।

2 स्पूल स्थितियों वाला वाल्व (संस्करण "4WREE...A...")

इस वाल्व संस्करण का कार्य मूल रूप से तीन स्पूल स्थितियों वाले वाल्व से मेल खाता है। हालाँकि, 2 स्पूल स्थिति वाल्व केवल सोलनॉइड "ए"(7) से सुसज्जित हैं। दूसरे आनुपातिक सोलनॉइड के बजाय, एक प्लग स्क्रू (10) है।

ओबीई "-967" में दबाव क्षतिपूर्ति तत्व।

एकीकृत इलेक्ट्रॉनिक्स (ओबीई) के आवास में संघनन गठन को रोकने के लिए, एक इलेक्ट्रॉनिक्स सुरक्षा झिल्ली (11) का उपयोग किया जा सकता है।

उच्च परिवेशी वायु आर्द्रता और महत्वपूर्ण चक्रीय तापमान परिवर्तन (जैसे बाहर) के साथ उद्योग-मानक स्थितियों के बाहर उपयोग के लिए अनुशंसित।

आनुपातिक दिशात्मक वाल्व 4WREE-3X का प्रतीक
