द्रव नियंत्रण प्रणालियों की दुनिया में, सटीकता और विश्वसनीयता सर्वोपरि है। चाहे आप औद्योगिक स्वचालन, हाइड्रोलिक सिस्टम, या वायवीय अनुप्रयोगों में काम कर रहे हों, असाधारण सटीकता के साथ प्रवाह दरों को नियंत्रित करने की क्षमता इष्टतम प्रदर्शन और सिस्टम विफलता के बीच अंतर कर सकती है। यहीं पर आनुपातिक प्रवाह वाल्व काम में आते हैं, जो परिष्कृत नियंत्रण उपकरणों के रूप में काम करते हैं, जिन्होंने इंजीनियरों के द्रव प्रबंधन के तरीके में क्रांति ला दी है।
मूल बातें समझना

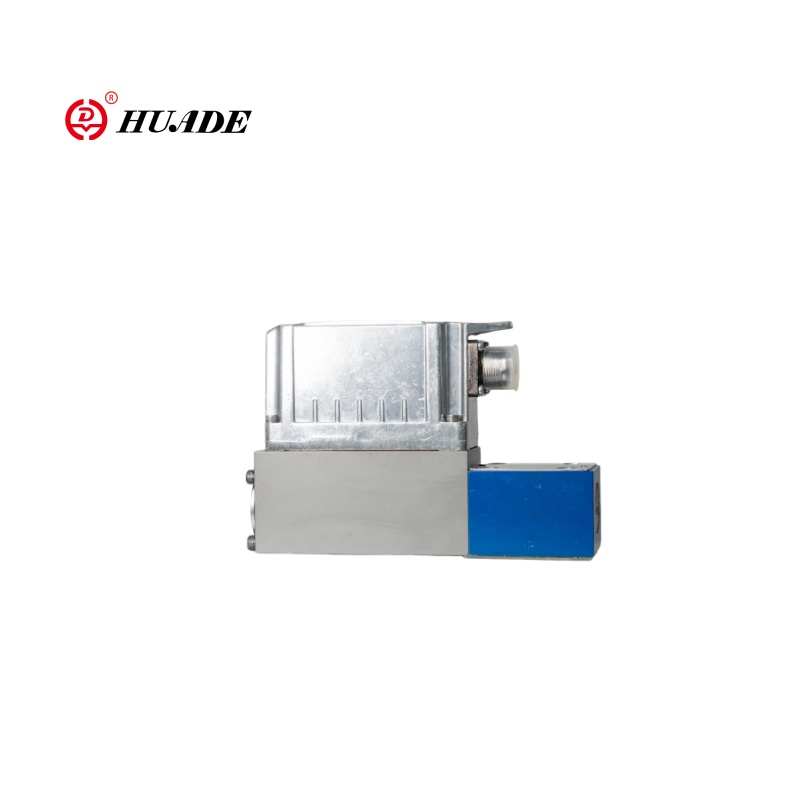

A आनुपातिक प्रवाह वाल्व (की कलाआनुपातिक वाल्वपरिवार) एक उन्नत प्रकार का नियंत्रण वाल्व है जो इनपुट सिग्नल, आमतौर पर विद्युत प्रवाह या वोल्टेज के सीधे अनुपात में द्रव प्रवाह दर को नियंत्रित करता है। पारंपरिक ऑन/ऑफ वाल्वों के विपरीत, जो आसानी से खुलते या बंद होते हैं, आनुपातिक प्रवाह वाल्व अपने ऑपरेटिंग रेंज के भीतर असीम रूप से परिवर्तनशील नियंत्रण प्रदान करते हैं। इसका मतलब है कि वे बदलती सिस्टम मांगों के लिए गतिशील रूप से प्रतिक्रिया करते हुए, शून्य और उनकी अधिकतम क्षमता के बीच किसी भी वांछित प्रवाह दर को बनाए रख सकते हैं।
"आनुपातिक" पहलू इनपुट सिग्नल और वाल्व की शुरुआती स्थिति के बीच रैखिक संबंध को संदर्भित करता है। उदाहरण के लिए, यदि किसी वाल्व को 50% इनपुट सिग्नल प्राप्त होता है, तो यह अपनी अधिकतम क्षमता के 50% तक खुल जाएगा, और इसकी अधिकतम प्रवाह दर का लगभग 50% प्रदान करेगा। यह पूर्वानुमानित व्यवहार सटीक प्रवाह नियंत्रण की आवश्यकता वाले अनुप्रयोगों में इन वाल्वों को अमूल्य बनाता है।
आनुपातिक प्रवाह वाल्व कैसे काम करते हैं
आनुपातिक प्रवाह वाल्व का संचालन उसके इलेक्ट्रॉनिक नियंत्रण प्रणाली और यांत्रिक एक्चुएटर के आसपास केंद्रित होता है। वाल्व एक एनालॉग इनपुट सिग्नल प्राप्त करता है, आमतौर पर ए4-20 एमएवर्तमान लूप या0-10Vपीएलसी (प्रोग्रामेबल लॉजिक कंट्रोलर) या समर्पित प्रवाह नियंत्रक जैसे नियंत्रण प्रणाली से वोल्टेज सिग्नल। [समझनाआनुपातिक वाल्व कैसे काम करते हैंयंत्रवत्]
इस विद्युत संकेत को वाल्व के आंतरिक इलेक्ट्रॉनिक्स द्वारा संसाधित किया जाता है, जो इसे विभिन्न एक्चुएटर प्रौद्योगिकियों के माध्यम से यांत्रिक गति में परिवर्तित करता है। सबसे आम एक्चुएटर्स में आनुपातिक सोलनॉइड्स, सर्वो मोटर्स या वॉयस कॉइल एक्चुएटर्स शामिल हैं। ये एक्चुएटर्स वांछित प्रवाह उद्घाटन को प्राप्त करने के लिए वाल्व के प्रवाह नियंत्रण तत्व - आमतौर पर एक स्पूल, पॉपपेट, या सुई - को सटीक रूप से स्थिति में रखते हैं।
कई आधुनिक आनुपातिक प्रवाह वाल्व शामिल हैंबंद-लूप फीडबैक सिस्टमस्थिति सेंसर या प्रवाह सेंसर का उपयोग करना। यह फीडबैक वाल्व को अपनी वास्तविक स्थिति या परिणामी प्रवाह दर की लगातार निगरानी करने और सटीकता बनाए रखने के लिए वास्तविक समय समायोजन करने की अनुमति देता है, तब भी जब दबाव भिन्नता या तापमान में उतार-चढ़ाव के कारण सिस्टम की स्थिति बदलती है।
प्रकार और विन्यास
आनुपातिक प्रवाह वाल्व विभिन्न अनुप्रयोगों के अनुरूप कई विन्यासों में आते हैं। प्रत्यक्ष-अभिनय वाल्व एक ही पोर्ट के माध्यम से प्रवाह को नियंत्रित करते हैं, जो उन्हें सरल प्रवाह विनियमन कार्यों के लिए आदर्श बनाते हैं। पायलट-संचालित वाल्व एक बड़े मुख्य चरण को नियंत्रित करने के लिए एक छोटे पायलट चरण का उपयोग करते हैं, जिससे सटीक नियंत्रण संवेदनशीलता बनाए रखते हुए उच्च प्रवाह क्षमता सक्षम होती है।
दो-तरफा आनुपातिक प्रवाह वाल्वएक ही दिशा में प्रवाह को नियंत्रित करें और आमतौर पर प्रवाह विनियमन अनुप्रयोगों के लिए उपयोग किया जाता है।तीन-तरफ़ा वाल्वदो आउटलेट के बीच प्रवाह को निर्देशित कर सकते हैं या दो इनलेट से प्रवाह को जोड़ सकते हैं, जिससे वे अनुप्रयोगों को मोड़ने या मिश्रण करने के लिए उपयुक्त हो जाते हैं।
आंतरिक डिज़ाइन एप्लिकेशन आवश्यकताओं के आधार पर भिन्न होता है। स्पूल-प्रकार के वाल्व उत्कृष्ट प्रवाह विशेषताएँ प्रदान करते हैं और हाइड्रोलिक सिस्टम में प्रचलित हैं। पॉपपेट-प्रकार के वाल्व सख्त शट-ऑफ क्षमताएं प्रदान करते हैं और अक्सर वायवीय अनुप्रयोगों में उपयोग किए जाते हैं। सुई वाल्व बहुत अच्छे प्रवाह समायोजन की आवश्यकता वाले अनुप्रयोगों में उत्कृष्टता प्राप्त करते हैं और सटीक खुराक प्रणालियों में आम हैं।
सभी उद्योगों में अनुप्रयोग
आनुपातिक प्रवाह वाल्व कई उद्योगों में अनुप्रयोग पाते हैं जहां सटीक प्रवाह नियंत्रण महत्वपूर्ण है। मेंविनिर्माण और स्वचालन, वे हाइड्रोलिक सिलेंडर और वायवीय एक्चुएटर्स की गति को नियंत्रित करते हैं, जिससे असेंबली लाइनों, पैकेजिंग उपकरण और सामग्री हैंडलिंग सिस्टम में सुचारू और सटीक गति नियंत्रण सक्षम होता है।
The मोटर वाहन उद्योगपरीक्षण उपकरण, पेंट स्प्रे सिस्टम और हाइड्रोलिक प्रेस संचालन में इन वाल्वों का बड़े पैमाने पर उपयोग किया जाता है। मेंएयरोस्पेस, वे ईंधन प्रवाह नियंत्रण, केबिन दबाव प्रणाली और हाइड्रोलिक उड़ान नियंत्रण एक्चुएटर्स के लिए आवश्यक हैं जहां सटीकता और विश्वसनीयता पर समझौता नहीं किया जा सकता है।
जल उपचार सुविधाएंरासायनिक खुराक के लिए आनुपातिक प्रवाह वाल्वों का उपयोग करें, जहां उपचार रसायनों की सटीक मात्रा को जल धाराओं में जोड़ा जाना चाहिए।दवा उद्योगदवा निर्माण प्रक्रियाओं में सटीक घटक खुराक के लिए इन वाल्वों पर निर्भर करता है, जहां सटीकता सीधे उत्पाद की गुणवत्ता और नियामक अनुपालन को प्रभावित करती है।
[देखनाहाइड्रोलिक आनुपातिक वाल्व अनुप्रयोग]
लाभ और लाभ
आनुपातिक प्रवाह वाल्वों का प्राथमिक लाभ उनमें निहित हैअसाधारण नियंत्रण परिशुद्धता. वे आम तौर पर सेटपॉइंट के ±2-5% के भीतर प्रवाह सटीकता बनाए रख सकते हैं, जो मैन्युअल वाल्व या सरल ऑन/ऑफ नियंत्रण से कहीं बेहतर है। यह परिशुद्धता बेहतर उत्पाद गुणवत्ता, कम अपशिष्ट और बेहतर प्रक्रिया दक्षता में तब्दील होती है।
ऊर्जा दक्षताएक और महत्वपूर्ण लाभ है. किसी भी समय केवल आवश्यक सटीक प्रवाह प्रदान करके, आनुपातिक प्रवाह वाल्व निरंतर उच्च-प्रवाह प्रणालियों से जुड़े ऊर्जा अपशिष्ट को खत्म करते हैं जो अतिरिक्त प्रवाह को प्रबंधित करने के लिए दबाव राहत वाल्व या बाईपास सर्किट का उपयोग करते हैं।
आधुनिक नियंत्रण प्रणालियों के साथ इन वाल्वों की एकीकरण क्षमताएं परिष्कृत स्वचालन रणनीतियों को सक्षम बनाती हैं। वे कई इनपुट संकेतों का जवाब दे सकते हैं, जटिल नियंत्रण एल्गोरिदम में भाग ले सकते हैं और रखरखाव प्रणालियों को नैदानिक प्रतिक्रिया प्रदान कर सकते हैं, पूर्वानुमानित रखरखाव रणनीतियों का समर्थन कर सकते हैं।
चयन संबंधी विचार
आनुपातिक प्रवाह वाल्व का चयन करते समय, कई कारकों पर विचार किया जाना चाहिए।प्रवाह सीमामौलिक है—वाल्व को अनुप्रयोग की न्यूनतम और अधिकतम प्रवाह आवश्यकताओं दोनों को संभालना चाहिए। दबाव रेटिंग किसी भी दबाव स्पाइक सहित, अधिकतम सिस्टम दबाव से अधिक होनी चाहिए।
गतिशील अनुप्रयोगों में प्रतिक्रिया समय महत्वपूर्ण है। कुछ प्रणालियों को तेजी से प्रवाह परिवर्तन की आवश्यकता होती है, जबकि अन्य गति से अधिक स्थिरता को प्राथमिकता देते हैं। नियंत्रण सिग्नल अनुकूलता उपलब्ध नियंत्रण प्रणाली आउटपुट से मेल खानी चाहिए, और बिजली की आवश्यकताएं उपलब्ध विद्युत आपूर्ति के अनुरूप होनी चाहिए।
अत्यधिक तापमान, कंपन और संदूषण स्तर जैसी पर्यावरणीय स्थितियाँ वाल्व चयन को प्रभावित करती हैं। मीडिया अनुकूलता यह सुनिश्चित करती है कि वाल्व सामग्री बिना किसी गिरावट या संदूषण के विशिष्ट तरल पदार्थ को संभाल सकती है।
निष्कर्ष
आनुपातिक प्रवाह वाल्व आधुनिक द्रव नियंत्रण प्रणालियों में आधारशिला प्रौद्योगिकी का प्रतिनिधित्व करते हैं, जो आज के मांग वाले अनुप्रयोगों में आवश्यक सटीकता और लचीलेपन की पेशकश करते हैं। इलेक्ट्रॉनिक नियंत्रण प्रणालियों के साथ निर्बाध रूप से एकीकृत करते हुए सटीक, दोहराए जाने योग्य प्रवाह नियंत्रण प्रदान करने की उनकी क्षमता उन्हें विनिर्माण से लेकर एयरोस्पेस तक के उद्योगों में अपरिहार्य बनाती है।
जैसे-जैसे स्वचालन आगे बढ़ रहा है और परिशुद्धता आवश्यकताएं तेजी से कठोर होती जा रही हैं, आनुपातिक प्रवाह वाल्व निस्संदेह कुशल, विश्वसनीय और सटीक द्रव नियंत्रण प्रणालियों को सक्षम करने में और भी महत्वपूर्ण भूमिका निभाएंगे। इंजीनियरों और सिस्टम डिजाइनरों के लिए, इन वाल्वों की क्षमताओं को समझना और उचित अनुप्रयोग अनुकूलित द्रव नियंत्रण समाधान विकसित करने के लिए आवश्यक है जो वर्तमान जरूरतों और भविष्य की चुनौतियों दोनों को पूरा करते हैं।
