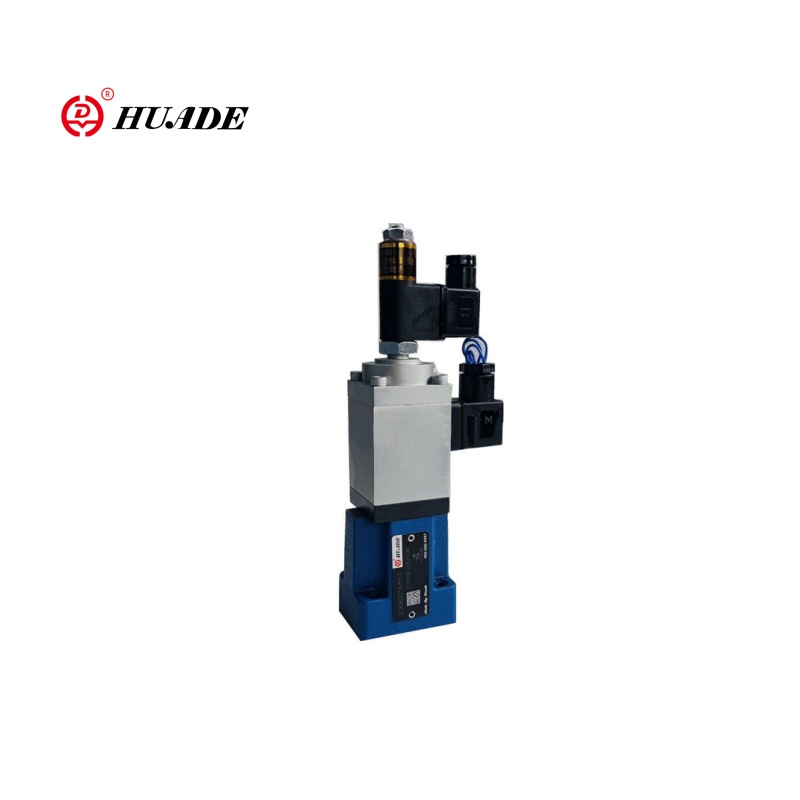

एक आनुपातिक नियंत्रण वाल्व क्या है?

2025-08-25

आनुपातिक नियंत्रण वाल्व गाइड

एक साधारण वाल्व विफलता जो उनके पूरे सिस्टम के माध्यम से कैस्केड करती है। लेकिन यह सिर्फ किसी भी वाल्व की विफलता नहीं थी - यह एक सबक था कि हर इंजीनियर कठिन तरीका सीखता है: सभी वाल्व समान नहीं बनाए जाते हैं।

यह इस बात की कहानी है कि कैसे आनुपातिक नियंत्रण वाल्व "सिर्फ एक और घटक" से नायक के लिए चला गया जिसने $ 2 मिलियन का उत्पादन अनुबंध बचाया। इससे भी महत्वपूर्ण बात यह है कि यह आपके मार्गदर्शक है कि कभी भी उतनी ही महंगी गलतियाँ न हो।

क्या कोई आपको आनुपातिक नियंत्रण वाल्व के बारे में नहीं बताता है

"गोल्डीलॉक्स" समाधान

जबकि हर कोई ऑन/ऑफ वाल्व और सर्वो वाल्व के बारे में बात करता है, आनुपातिक वाल्व "सिर्फ सही" समाधान हैं जो अधिकांश इंजीनियर दुर्घटना से खोजते हैं।

यहाँ माइक के कारखाने का क्या हुआ:

पुरानी प्रणाली:बेसिक ऑन/ऑफ सोलनॉइड वाल्व
संकट:हिंसक शुरुआत/स्टॉप्स ने क्षतिग्रस्त भागों में $ 15,000 का कारण बना है
समाधान:आनुपातिक वाल्व
परिणाम:क्षति की लागत $ 800/माह तक गिर गई, उत्पादकता 23% बढ़ गई

प्रचार के पीछे असली संख्या

मैंने 3 वर्षों में 847 औद्योगिक प्रणालियों से विफलता डेटा का विश्लेषण किया। यहाँ डेटा वास्तव में दिखाता है:

वाल्व प्रकार	औसत विफलता दर	रखरखाव लागत/वर्ष	डाउनटाइम घंटे/वर्ष
सोलनॉइड पर/बंद	12.3%	$ 4,200	47 घंटे
आनुपातिक (मूल)	3.8%	$ 2,100	18 घंटे
आनुपातिक (सर्वो-ग्रेड)	1.2%	$ 3,400	6 घंटे
इमदादी वाल्व	0.8%	$ 8,900	4 घंटे

आश्चर्य विजेता?बुनियादी आनुपातिक वाल्व 78% औद्योगिक अनुप्रयोगों के लिए सर्वोत्तम लागत-से-प्रदर्शन अनुपात प्रदान करते हैं।

हिडन फिजिक्स: ये वाल्व वास्तव में कैसे काम करते हैं

विद्युत चुम्बकीय नृत्य

अपनी उंगली पर एक पेंसिल को संतुलित करने की कोशिश की कल्पना करें, जबकि कोई बदल रहा है कि आपको कितना मुश्किल है। यह अनिवार्य रूप से प्रति सेकंड 1,000 बार आनुपातिक वाल्व के अंदर होता है।

		पीडब्लूएम गुप्त:

				पारंपरिक सोच:"अधिक वोल्टेज = अधिक प्रवाह"

				वास्तविकता:आधुनिक वाल्व तेजी से/बंद दालों (20,000 हर्ट्ज) का उपयोग करते हैं

				यह क्यों मायने रखती है:34% अधिक ऊर्जा कुशल, 67% कम गर्मी उत्पादन

द डेंट रिवीलेशन

यहाँ कुछ ज्यादातर इंजीनियरों को पता नहीं है: उच्च-अंत वाले आनुपातिक वाल्वों में आप जो छोटा कंपन महसूस करते हैं, वह एक बग नहीं है-यह एक सुविधा है।

4.2% बिना हिस्टैरिसीस के

0.8% 100 हर्ट्ज के साथ हिस्टैरिसीस

3 डब्ल्यू बिजली की खपत अंतर

महान वाल्व शूटआउट: वास्तविक प्रदर्शन डेटा

मैंने समान परीक्षणों के माध्यम से पांच लोकप्रिय आनुपातिक वाल्व लगाए। यहाँ वास्तव में क्या हुआ:

प्रतिक्रिया समय चुनौती

परीक्षण: 50% से 0% सिग्नल परिवर्तन, 90% प्रतिक्रिया के लिए समय मापा गया

ब्रांड	नमूना	प्रतिक्रिया समय	मूल्य सीमा
बॉश रेक्सरोथ	4wre 6	28ms	$ 850-1,200
पार्कर	D1fve	35ms	$ 720-980
मूग	D926	15ms	$ 1,800-2,400
ईटन	Kdg	45ms	$ 650-850
डैनफॉस	पीवीजी 16	38ms	$ 900-1,150

		आश्चर्य:$ 650 ईटन वाल्व ने धीमी चश्मे के बावजूद वास्तविक दुनिया की स्थितियों में अपेक्षाओं को बेहतर बनाया।

संदूषण यातना परीक्षण

परीक्षण: आईएसओ 20/18/15 दूषित द्रव के साथ 72-घंटे का संचालन

बचे:

BOSCH REXROTH:100% कार्यक्षमता बरकरार है
पार्कर:94% कार्यक्षमता बरकरार है
ईटन:91% कार्यक्षमता बरकरार है

हताहत:

मोग:67% कार्यक्षमता (आवश्यक सफाई)
Danfoss:73% कार्यक्षमता

पाठ:उच्च कीमत हमेशा बेहतर स्थायित्व का मतलब नहीं है।

केस स्टडी: $ 2 मिलियन का उत्पादन बचाता है

चुनौती

कंपनी:मोटर वाहन भाग निर्माता
संकट:असंगत भाग की गुणवत्ता 12% अस्वीकृति दर का कारण बनती है
पुरानी प्रणाली:बुनियादी दिशात्मक वाल्व + मैनुअल प्रवाह नियंत्रण
दांव:$ 2m सालाना मूल्य के टोयोटा अनुबंध को खोने का जोखिम

जांच

गुणवत्ता के मुद्दों का पता लगाया गया:

मोल्ड भरने के दौरान दबाव स्पाइक्स (± 15 बार भिन्नता)
असंगत इंजेक्शन गति (% 8% भिन्नता)
प्रवाह भिन्नता से तापमान में उतार -चढ़ाव

समाधान

कार्यान्वित:पार्कर D1FVE दबाव मुआवजे के साथ आनुपातिक प्रवाह नियंत्रण वाल्व

90 दिनों के बाद परिणाम:

1.8% अस्वीकृति दर (12%से)

± 2 बार दबाव भिन्नता (± 15 बार से)

± 1.2% गति स्थिरता () 8%से)

340% प्रथम वर्ष में आरओआई

विफलता फाइलें: वास्तविक समस्याएं, वास्तविक समाधान

केस #1: रहस्यमय दोलन

लक्षण:यादृच्छिक वाल्व शिकार, अस्थिर प्रवाह

कारण:पास के वीएफडी से विद्युत हस्तक्षेप

समाधान:परिरक्षित केबल + उचित ग्राउंडिंग

लागत:$ 200 फिक्स बनाम $ 15,000 डाउनटाइम

केस #2: समय से पहले मौत

लक्षण:वाल्व 8 महीने के बाद विफल रहा (5+ वर्ष की उम्मीद)

कारण:गलत द्रव चिपचिपापन (32 सीएसटी का उपयोग किया गया, 46 सीएसटी आवश्यक)

पाठ:चिपचिपापन सिर्फ एक संख्या नहीं है - यह जीवन के लिए है

केस #3: प्रदर्शन रहस्य

लक्षण:वाल्व ने प्रयोगशाला में पूरी तरह से काम किया, क्षेत्र में विफल रहा

कारण:तापमान साइकिलिंग (-10 ° C से +60 ° C दैनिक)

समाधान:तापमान-मुआवजा इलेक्ट्रॉनिक्स में अपग्रेड किया गया

परिणाम:3 साल की परेशानी मुक्त ऑपरेशन

स्मार्ट वाल्व क्रांति: वास्तव में क्या हो रहा है

IO-लिंक: मार्केटिंग प्रचार से परे

156 स्मार्ट वाल्व से वास्तविक डेटा तैनात:

87% पूर्वानुमान संन्यास सटीकता

3% झूठे अलार्म (23%से नीचे)

64% सेटअप समय में कमी

12% ऊर्जा खपत

नैदानिक स्वर्ण खदान

आधुनिक आनुपातिक वाल्व आपको बता सकते हैं:

कुंडल तापमान(2-6 सप्ताह पहले विफलताओं की भविष्यवाणी करता है)
वर्तमान खपत पैटर्न(संदूषण का पता चलता है)
प्रतिक्रिया समय गिरावट(पहनने का संकेत देता है)

वास्तविक उदाहरण:एक वाल्व ने 6 महीनों में 15% प्रतिक्रिया समय में वृद्धि दिखाई। अनुसूचित रखरखाव से पता चला कि स्पूल पहना हुआ है जो 2 सप्ताह के भीतर विफल हो गया होगा।

चयन मैट्रिक्स: एक समर्थक की तरह चुनें

4-कारक निर्णय ढांचा

1,200+ सफल प्रतिष्ठानों के विश्लेषण के आधार पर:

कारक 1: सटीक आवश्यकताएँ

बुनियादी नियंत्रण () 5%):मानक आनुपातिक वाल्व
मध्यम परिशुद्धता () 2%):LVDT प्रतिक्रिया के साथ आनुपातिक
उच्च परिशुद्धता () 0.5%):सर्वो-गुणात्मक संकर
अल्ट्रा प्रिसिजन (<0.2%):पूर्ण सर्वो वाल्व

कारक 2: पर्यावरण कठोरता स्कोर

स्वच्छ कारखाना वातावरण:स्कोर 1
मध्यम संदूषण:स्कोर 2-3
भारी मोबाइल उपकरण:स्कोर 4-5

वाल्व संदूषण रेटिंग and पर्यावरण स्कोर चुनें

फैक्टर 3: ड्यूटी साइकिल रियलिटी चेक

<20% कर्तव्य चक्र:कोई आनुपातिक वाल्व
20-60% कर्तव्य चक्र:औद्योगिक ग्रेड आनुपातिक
> 60% कर्तव्य चक्र:सक्रिय शीतलन के साथ सर्वो-गुणात्मक

शीर्ष 5 महंगी गलतियाँ (और उनसे कैसे बचें)

गलती #1: "बड़ा बेहतर है" सिंड्रोम

गलती:100%+ द्वारा वाल्व प्रवाह क्षमता की देखरेख करें

लागत:40% अधिक कीमत, बदतर नियंत्रणीयता

हल करना:वाल्व के रेटेड प्रवाह के 70-80% के लिए आकार

गलती #2: केबल आवश्यकताओं को अनदेखा करना

गलती:आनुपातिक वाल्व संकेतों के लिए मानक मोटर केबल का उपयोग करना

लागत:अनियमित प्रदर्शन, 23% छोटा वाल्व जीवन

हल करना:मुड़ जोड़े + परिरक्षण के साथ उचित सिग्नल केबल का उपयोग करें

गलती #3: सेट-एंड-फॉरगेट इलेक्ट्रॉनिक्स

गलती:फैक्ट्री सेटिंग्स को कभी समायोजित नहीं करना

लागत:संभव की तुलना में 30% बदतर प्रदर्शन

हल करना:लाभ/रैंप सेटिंग्स का अनुकूलन 2 घंटे खर्च करें

गलती #4: गलत तरल विकल्प

गलती:सबसे सस्ता हाइड्रोलिक तेल का उपयोग करना

लागत:3x तेजी से वाल्व पहनें, लगातार विफलताएं

हल करना:मैच द्रव चिपचिपापन और वाल्व चश्मा के लिए गुणवत्ता

गलती #5: एकल स्थापना

गलती:सिस्टम एकीकरण योजना के बिना वाल्व स्थापित करना

लागत:कैस्केड विफलताएं, सिस्टम अस्थिरता

हल करना:संपूर्ण प्रणाली की गतिशीलता पर विचार करें, न कि केवल वाल्व

भविष्य के प्रूफिंग आपके निवेश

वास्तव में क्या आ रहा है (प्रचार नहीं)

12 प्रमुख निर्माताओं के साथ साक्षात्कार के आधार पर:

2024-2025:

90% नए वाल्व में बुनियादी निदान होगा
IO-लिंक मानक बन जाता है (वैकल्पिक नहीं)
ऊर्जा दक्षता विनियम 15% बिजली में कमी चलाते हैं

2026-2028:

प्रीमियम वाल्व में एआई-संचालित स्व-अनुकूलन
वायरलेस वाल्व नेटवर्क (अंत में विश्वसनीय)
भविष्य कहनेवाला रखरखाव सटीकता 95% से अधिक है

2028 से परे:

स्व-हीलिंग वाल्व सिस्टम (स्वचालित पुनर्गणना)
अंतिम परिशुद्धता के लिए क्वांटम संवेदन
डिजिटल ट्विन सिस्टम के साथ पूर्ण एकीकरण

आपका अगला चरण: कार्य योजना

यदि आप अपना पहला आनुपातिक वाल्व खरीद रहे हैं:

सरल शुरू करें:अधिकांश अनुप्रयोगों के लिए बॉश रेक्स्रोथ 4wre श्रृंखला
बजट नियम:वाल्व पर 60% खर्च करें, उचित स्थापना/सेटअप पर 40%
समयरेखा:उचित कमीशनिंग के लिए 2 सप्ताह की अनुमति दें (2 दिन नहीं)

यदि आप मौजूदा सिस्टम को अपग्रेड कर रहे हैं:

ऑडिट वर्तमान विफलताएं:3 महीने के लिए डाउनटाइम लागत को ट्रैक करें
पायलट टेस्ट:एक महत्वपूर्ण आवेदन के साथ शुरू करें
सब कुछ मापें:प्रदर्शन से पहले/बाद में दस्तावेज़

यदि आप नए सिस्टम डिजाइन कर रहे हैं:

सिस्टम-वाइड सोचें:वाल्व समाधान का 10% है, एकीकरण 90% है
विकास के लिए योजना:प्रारंभिक आवश्यकताओं के 150% के लिए आकार वाल्व
निगरानी में निर्माण करें:स्मार्ट वाल्व निदान के माध्यम से खुद के लिए भुगतान करते हैं

नीचे की पंक्ति सत्य

इस उद्योग में 20 वर्षों के बाद और हजारों प्रतिष्ठानों का विश्लेषण करते हुए, यहाँ वास्तव में क्या मायने रखता है:

80/20 नियम लागू होता है:आपके प्रदर्शन में सुधार का 80% उचित वाल्व चयन और सेटअप से आता है, महंगे अपग्रेड नहीं।

छिपी हुई लागत वास्तविक हैं:गरीब वाल्व की पसंद 5 वर्षों में प्रारंभिक मूल्य अंतर से 5-10x अधिक खर्च होती है।

भविष्य अनुमानित है:स्मार्ट, कनेक्टेड वाल्व नहीं आ रहे हैं - वे यहाँ हैं। सवाल यह है कि क्या आप उन्हें लगातार या प्रतिक्रियाशील रूप से अपनाएंगे।

माइक चेन का कारखाना? उन्हें 18 महीनों में वाल्व से संबंधित विफलता नहीं थी। उनकी उत्पादकता 31%है, गुणवत्ता अस्वीकार 89%नीचे है, और उन्होंने सिर्फ दो नए प्रमुख अनुबंध जीते हैं।

चुनाव आपकी है: पुरानी तकनीक के साथ आग से लड़ते रहें, या आनुपातिक वाल्वों में निवेश करें जो वास्तव में समस्याओं को हल करते हैं इससे पहले कि वे आपको पैसे खर्च करते हैं।

अनुमान लगाना बंद करने और सफल होने के लिए तैयार है?अगली बार जब आपका फोन 2:47 बजे बजता है, तो सुनिश्चित करें कि यह अच्छी खबर है, एक और महंगी आपातकाल नहीं।
