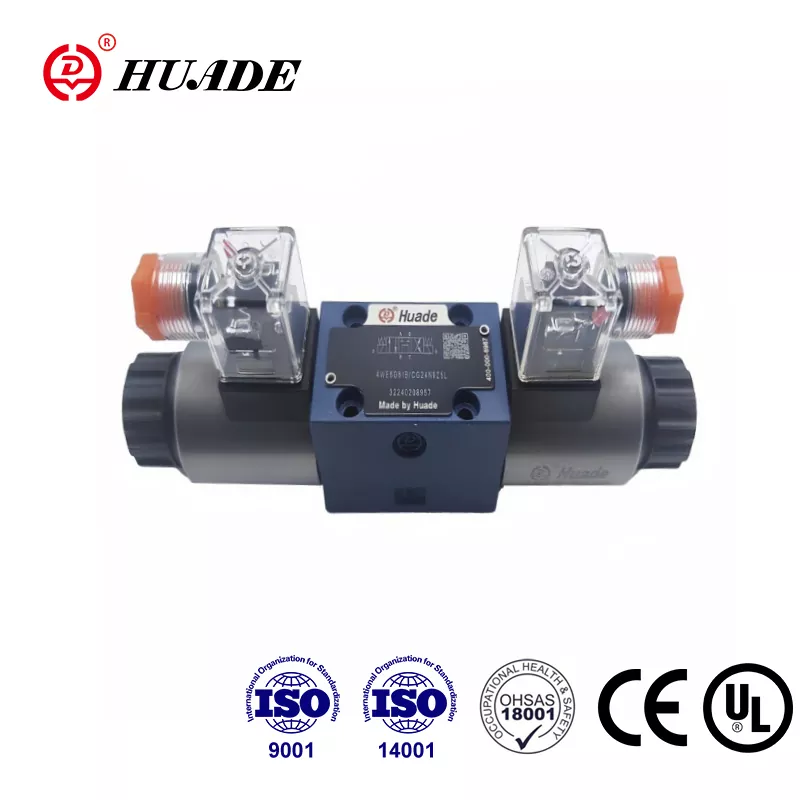

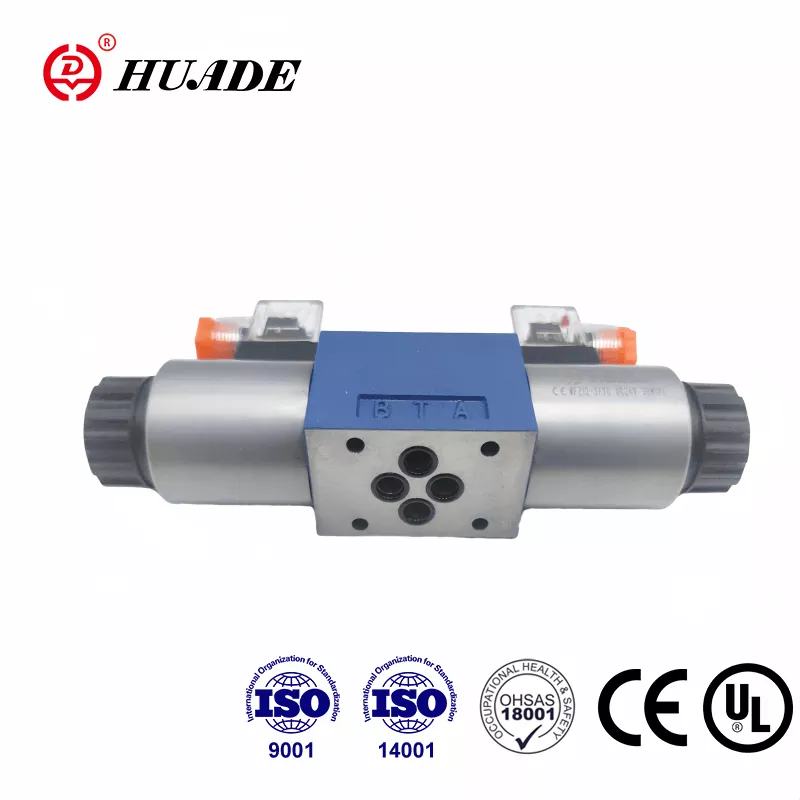

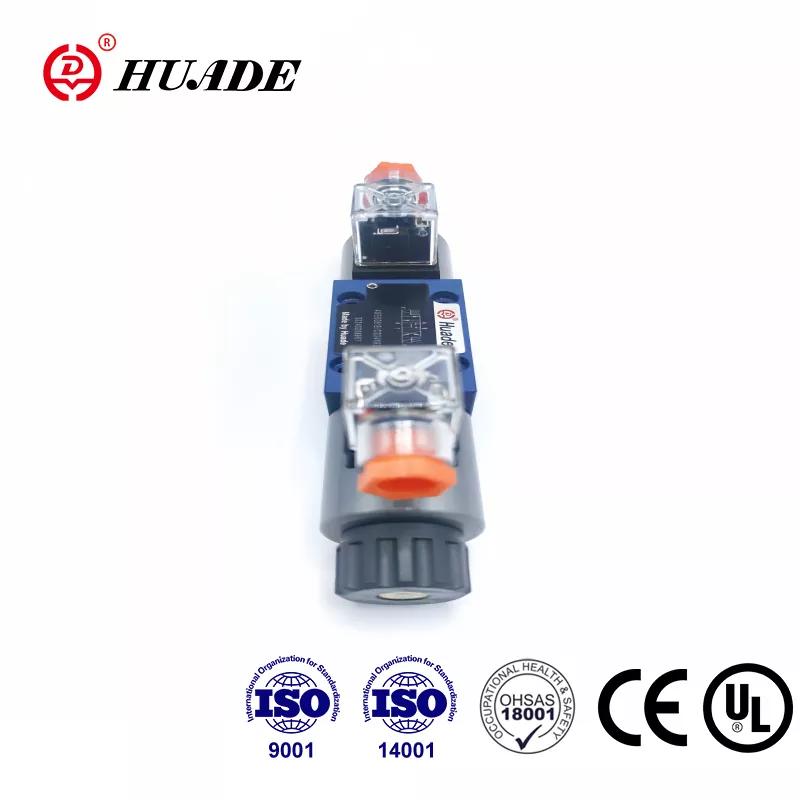

चीन के हाइड्रोलिक उद्योग में एक अग्रणी निर्माता के रूप में, Huade ने 1979 से दो बार रेक्सरोथ के साथ सहयोग किया। Huade® 4we 6 y दिशात्मक स्पूल वाल्व का व्यापक रूप से विभिन्न औद्योगिक वातावरणों में उपयोग किया जाता है। यह रेक्स्रोथ द्वारा पेश किए गए उसी मॉडल को बदल सकता है। यह चीन और विदेशों में बेतहाशा बेतलेपन है। Huade यह सुनिश्चित करने के लिए गुणवत्ता पर बहुत तनाव डालता है कि प्रत्येक दिशात्मक वाल्व का बेहतर प्रदर्शन हो। Huade में दुनिया भर से आयातित 750 उन्नत उत्पादन उपकरण हैं। सोलनॉइड दिशात्मक वाल्व श्रृंखला ने सीई प्रमाणन पारित किया है। कारखाने ने ISO9001, ISO14001, और ISO45001 से गुजरा। Huade® हाइड्रोलिक सोलनॉइड वाल्व व्यापक रूप से सैन्य उद्योग और चीन में अन्य क्षेत्रों में स्थिर प्रदर्शन के कारण उपयोग किए जाते हैं।
|
हाइड्रोलिक |
|||
|
अधिकतम। प्रेशर पोर्ट्स ए, बी, पी (एमपीए) |
35.0 तक |
||
|
पोर्ट टी (㎫) |
21 (-); 16 (～) |
||
|
प्रतीकों ए और बी के साथ, पोर्ट टी का उपयोग नाली पोर्ट के रूप में किया जाना चाहिए |
|||
|
Max.flow (l/min) |
80 (-); 60 (～) |
||
|
प्रेशर द्रव |
खनिज तेल या फॉस्फेट एस्टर |
||
|
चिपचिपापन सीमा (mm2/s) |
2.8 ~ 500 |
||
|
दबाव द्रव तापमान रेंज （）） |
-30 ～+80 |
||
|
संदूषण की उपाधि |
NAS 1638 Class9 को हाइड्रोलिक द्रव के संदूषण की अधिकतम अनुमेय डिग्री। |
||
|
विद्युतीय |
|||
|
वोल्टेज प्रकार |
डीसी |
एसी 50/60 हर्ट्ज |
|
|
उपलब्ध वोल्टेज |
12, 24, 42, 60, 96 |
42, 110, 120, 230 |
|
|
110, 180, 205, 220 |
50/60Hz |
||
|
बिजली की खपत |
30 |
||
|
होल्डिंग पावर (वीए) |
- |
50 |
|
|
स्विच-ऑन पावर (वीए) |
- |
220 |
|
|
कर्तव्य |
निरंतर |
||
|
IS0 6403 के लिए स्विचिंग समय |
पर (एमएस) |
25 से 45 |
10 से 20 |
|
बंद (एमएस) |
10 से 25 |
15 से 40 |
|
|
दीन को संरक्षण |
आईपी 65 |
||
|
स्विचिंग आवृत्ति (चक्र/एच) |
15000 तक |
7200 तक |
|
|
विद्युत कनेक्शन के साथ सुरक्षात्मक कंडक्टर (पीई) |
|||
विशेषताएँ:
▶ डायरेक्ट सोलनॉइड ने दिशात्मक स्पूल वाल्व उच्च प्रदर्शन संस्करण को सक्रिय किया
▶ वेट पिन डीसी या एसी सोलनॉइड्स रिमूवेबल कॉइल के साथ
▶ सोलनॉइड कॉइल को 90 ° के माध्यम से घुमाया जा सकता है
▶ विद्युत कनेक्शन या तो व्यक्तिगत या केंद्रीय कनेक्शन के रूप में
Coil कॉइल को बदलते समय दबाव तंग कक्ष को खोलना आवश्यक नहीं है
▶ हैंड ओवरराइड, वैकल्पिक
▶ DIN 24 340 फॉर्म A, ISO 4401 और CETOP - RP 121H को पोर्टिंग पैटर्न
आवेदन पत्र:
टाइप 4we 6 y के दिशात्मक वाल्व सोलनॉइड संचालित दिशात्मक स्पूल वाल्व हैं। वे एक तरल पदार्थ की शुरुआत, रोक और दिशा को नियंत्रित करते हैं।
अनिवार्य रूप से दिशात्मक नियंत्रण वाल्व 4we 6 में आवास (1), एक या दो सोलनोइड्स (2), नियंत्रण स्पूल (3), और एक या दो रिटर्न स्प्रिंग्स (4) शामिल हैं। डी-एनर्जाइज्ड स्थिति में नियंत्रण स्पूल (3) को रिटर्न स्प्रिंग्स (4) (आवेग स्पूल को छोड़कर) के माध्यम से तटस्थ या प्रारंभिक स्थिति में आयोजित किया जाता है। नियंत्रण स्पूल (3) को गीले पिन सोलनोइड्स (2) के माध्यम से सक्रिय किया जाता है। सोलनोइड्स (2) का बल नियंत्रण स्पूल (3) पर प्लंजर (5) के माध्यम से कार्य करता है और इसे अपनी तटस्थ स्थिति से आवश्यक अंत स्थिति तक धकेलता है। यह पी से ए और बी से टी या पी से बी और ए से टी से मुक्त-प्रवाह देता है।
जब सोलनॉइड (2) को डी-एनर्जेट किया जाता है, तो नियंत्रण स्पूल (3) को रिटर्न स्प्रिंग्स (4) के माध्यम से अपनी तटस्थ स्थिति में वापस कर दिया जाता है।
एक वैकल्पिक हैंड ओवरराइड (6), सोलनॉइड को सक्रिय किए बिना नियंत्रण स्पूल (3) के आंदोलन की अनुमति देता है।
हम 6 61 बी की संरचना आरेख
