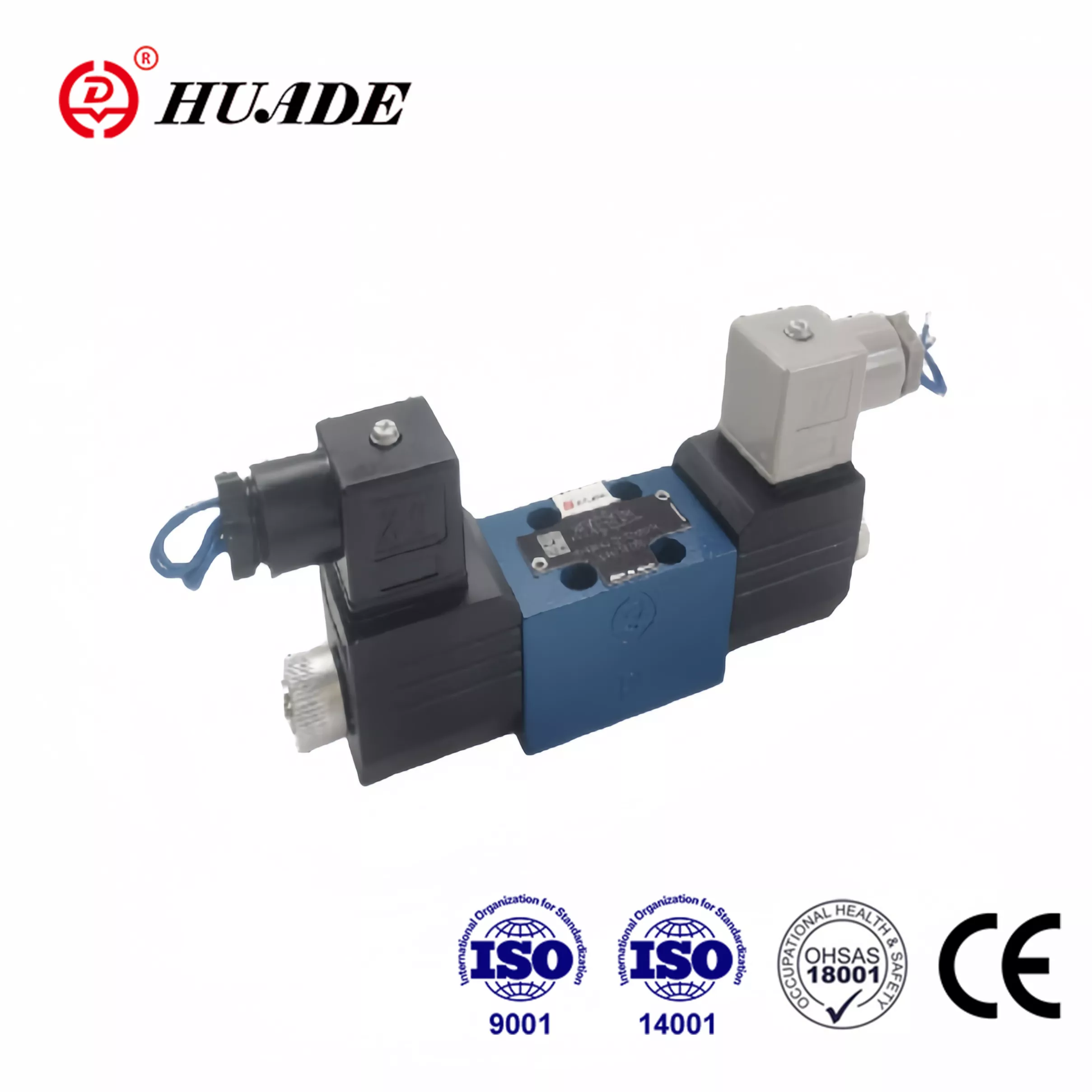

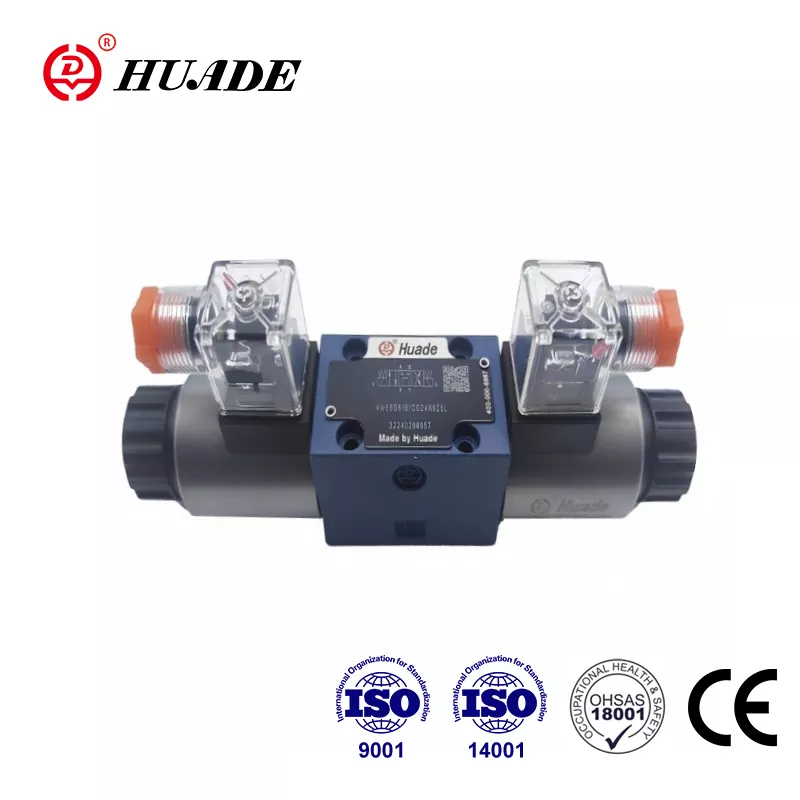

1979 से चीनी और जर्मन सरकारों के बीच रणनीतिक सहयोग, हुएडे ने रेक्सरोथ से अत्याधुनिक तकनीक को शामिल किया है। Huade® We 4 दिशात्मक स्पूल वाल्व Rexroth द्वारा पेश किए गए एक ही मॉडल के लिए एक किफायती विकल्प है। Huade गुणवत्ता पर बहुत तनाव डालता है। Huade के पास यह सुनिश्चित करने के लिए एक सख्त परीक्षण प्रणाली है कि प्रत्येक दिशात्मक वाल्व में बेहतर प्रदर्शन है। सोलनॉइड वाल्व श्रृंखला ने सीई प्रमाणन पारित किया है। Huade® हाइड्रोलिक वाल्व व्यापक रूप से इंजीनियरिंग और निर्माण मशीनरी, धातु विज्ञान, मशीन टूल्स, पर्यावरण संरक्षण, जहाज निर्माण, एयरोस्पेस, रेल पारगमन, पेट्रोलियम और पेट्रोकेमिकल, सैन्य उद्योग और अन्य क्षेत्रों में उपयोग किए जाते हैं। यह चीन में एक विश्वसनीय राष्ट्रीय ब्रांड है।
|
हाइड्रोलिक तकनीकी आंकड़ा |
||
|
Max.Operating प्रेशर-पोर्ट्स A, B, P））） |
21.0 तक |
|
|
पोर्ट टी （））） |
10.0। एक या बी पोर्ट टी के प्रतीक के साथ लीकेज पोर्ट के रूप में उपयोग किया जाना चाहिए |
|
|
Max.flow (l/min) |
पच्चीस तक |
|
|
प्रेशर द्रव |
खनिज तेल या फॉस्फेट एस्टर |
|
|
चिपचिपापन सीमा (mm2/s) |
2.8 से 500 |
|
|
दबाव द्रव तापमान रेंज （）） |
-30 ～+80 |
|
|
संदूषण की डिग्री |
NAS 1638 कक्षा 9 के लिए हाइड्रोलिक द्रव के संदूषण की अधिकतम अनुमेय डिग्री। इसलिए हम β 75 की न्यूनतम अवधारण दर के साथ एक फ़िल्टर की सलाह देते हैं |
|
|
वजन (किग्रा) |
1 सोलनॉइड 0.9 के साथ वाल्व |
|
|
विद्युत तकनीकी आंकड़े |
||
|
उपलब्ध वोल्टेज |
12। 24.220.110R 220R |
|
|
बिजली की खपत |
22 |
|
|
कर्तव्य |
निरंतर |
|
|
स्विचिंग टाइम |
पर (एमएस) |
20 से 30 |
|
बंद (एमएस) |
10 से 20 |
|
|
अधिकतम। परिवेश का तापमान））） |
+50 |
|
|
अधिकतम। कॉइल तापमान））） |
+150 |
|
|
DIN 40 050 को संरक्षण |
IP65 |
|
|
स्विचिंग आवृत्ति (चक्र/एच) |
15000 |
|
|
विद्युत कनेक्शन के साथ सुरक्षात्मक कंडक्टर (पीई) को संबंधित नियमों के अनुसार जोड़ा जाना चाहिए |
||
विशेषताएँ:
▶ प्रकार के दिशात्मक वाल्व हम 4 सोलनॉइड संचालित दिशात्मक स्पूल वाल्व हैं
▶ प्रत्यक्ष या वैकल्पिक वर्तमान के गीले पिन सोलनोइड्स
▶ ISO 4401 और CETOP के लिए पैटर्न पैटर्न - RP 121H
आवेदन पत्र:
हम 4 प्रकार के दिशात्मक वाल्व सोलनॉइड संचालित दिशात्मक स्पूल वाल्व हैं। वे एक तरल पदार्थ की शुरुआत, रोक और दिशा को नियंत्रित करते हैं।
ये दिशात्मक वाल्व मूल रूप से आवास (1), एक या दो सोलनोइड्स (2), नियंत्रण स्पूल (3), और एक या दो रिटर्न स्प्रिंग्स (4) से मिलकर बनते हैं।
नियंत्रण स्पूल (3) को केंद्रीय या प्रारंभिक स्थिति में रिटर्न स्प्रिंग (4) द्वारा आयोजित किया जाता है (डिटेंटेड स्पूल को छोड़कर)। नियंत्रण स्पूल (3) को गीले पिन सोलनॉइड्स (2) के माध्यम से सक्रिय किया जाता है। ऊर्जावान स्थिति में। सोलनॉइड (2) का बल नियंत्रण स्पूल (3) पर प्लंजर (5) के माध्यम से कार्य करता है और अपनी आराम की स्थिति से वांछित अंत स्थिति में उसी को स्थानांतरित करता है। इस प्रकार, P से A और B से Tor P से B और A से T से T से आवश्यक प्रवाह पैटर्न का चयन किया जाता है। जब सोलनॉइड (2) को डी-एनर्जेट किया जाता है, तो नियंत्रण स्पूल (3) अपने तटस्थ पर वापस आ जाता है
यह संस्करण 2 स्विचिंग पोजीशन और रिटर्न स्प्रिंग (4) द्वारा स्थिति के साथ एक दिशात्मक वाल्व है। एक कवर किए गए मैनुअल ओवरराइड प्रदान किया जाता है ताकि नियंत्रण स्पूल (3) के बिना संचालित किया जा सके
सोलनॉइड को ऊर्जावान करना।
