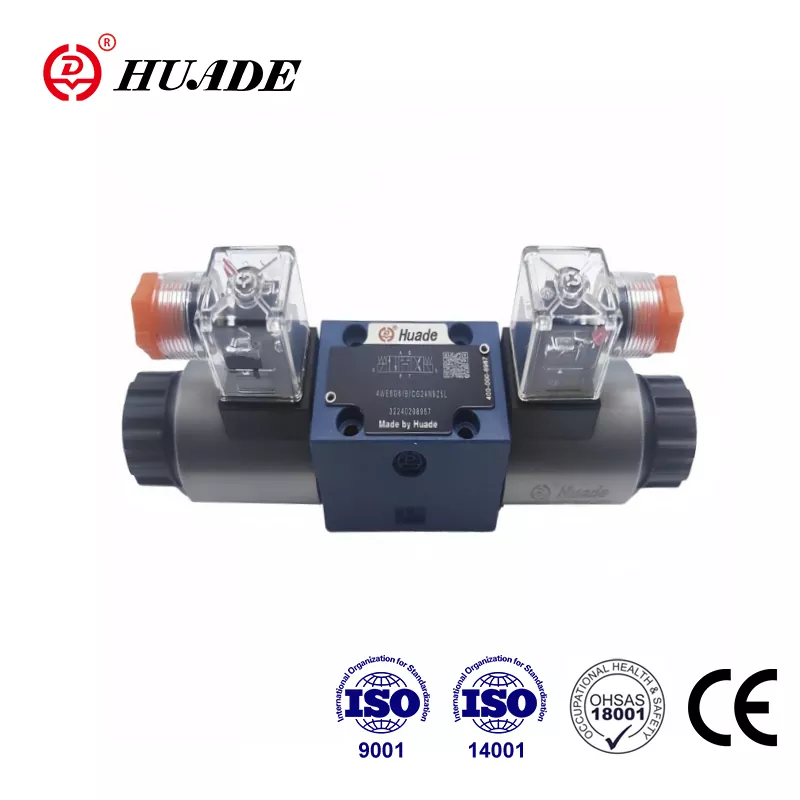

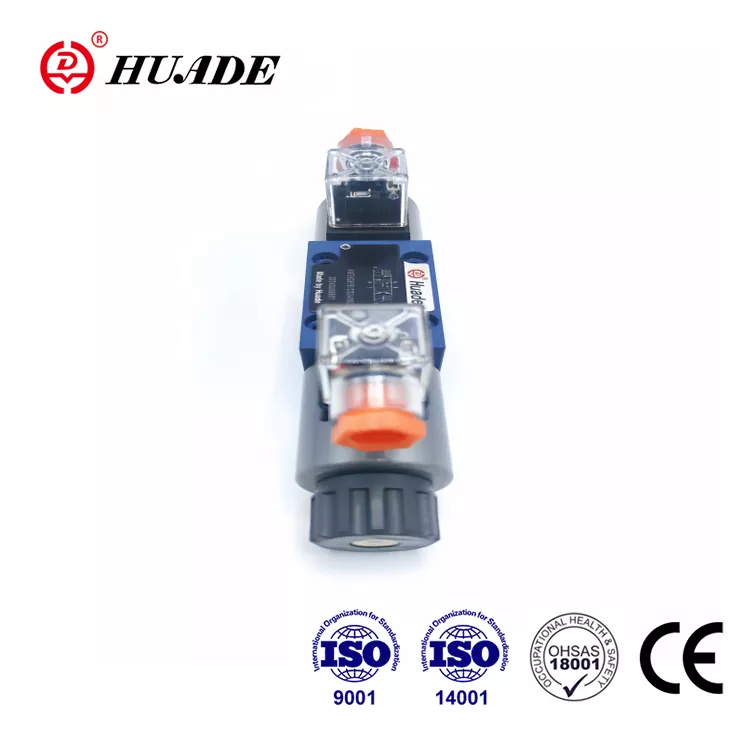

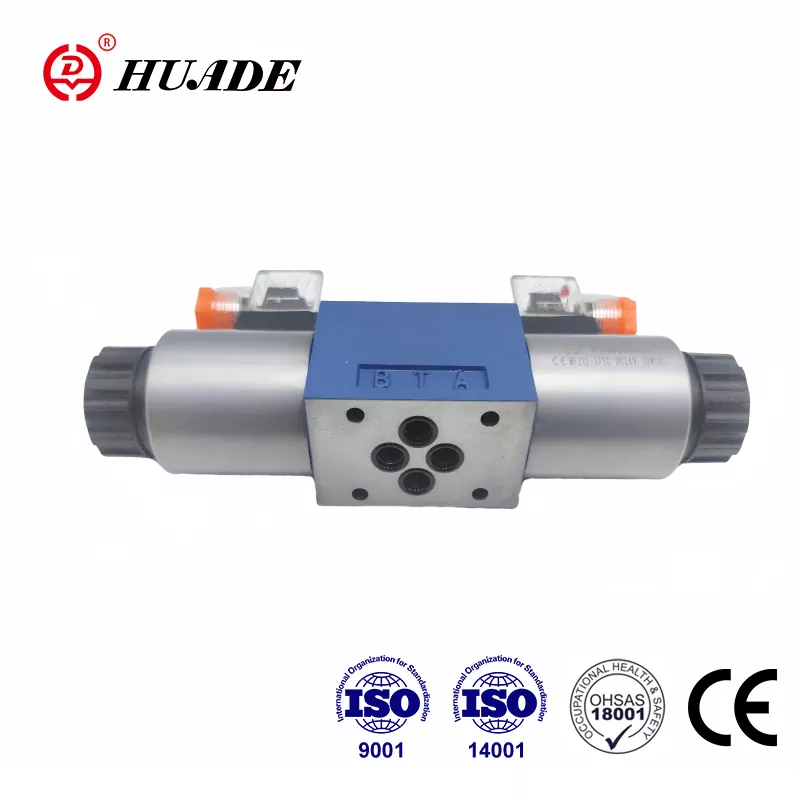

दिशात्मक नियंत्रण वाल्व हम 5 रेक्सरोथ के लिए

1979 से दो बार रेक्स्रोथ के साथ सहयोग, हूडे ने रेक्सरोथ से अत्याधुनिक तकनीक को शामिल किया है। Huade ब्रांड WE 5 दिशात्मक स्पूल वाल्व Rexroth द्वारा पेश किए गए उसी मॉडल के लिए एक किफायती विकल्प है। Huade अमेरिका, जापान, जर्मनी और स्विट्जरलैंड से आयातित 750 से अधिक टुकड़े उत्पादन उपकरण संचालित करता है। Huade यह सुनिश्चित करने के लिए गुणवत्ता पर बहुत तनाव डालता है कि प्रत्येक दिशात्मक वाल्व का बेहतर प्रदर्शन हो। सोलनॉइड दिशात्मक वाल्व श्रृंखला ने सीई प्रमाणन पारित किया है। R & D और उत्पादन प्रबंधन प्रणाली ISO9001, ISO14001 और ISO45001 से मिलती है। हूडे ब्रांड हाइड्रोलिक वाल्व का उपयोग व्यापक रूप से सैन्य उद्योग और चीन में अन्य क्षेत्रों में स्थिर प्रदर्शन के कारण किया जाता है।

दिशात्मक नियंत्रण वाल्व के उत्पाद पैरामीटर हम 5 रेक्सरोथ के लिए

दिशात्मक नियंत्रण वाल्व की उत्पाद सुविधा हम 5 रेक्सरोथ के लिए

विशेषताएँ:

▶ डायरेक्ट सोलनॉइड ने दिशात्मक स्पूल वाल्व को सक्रिय किया

▶ वेट पिन डीसी या एसी सोलनॉइड

▶ सबप्लेट कनेक्शन

आवेदन पत्र:

WE5 प्रकार के दिशात्मक वाल्व सोलनॉइड संचालित दिशात्मक स्पूल वाल्व हैं। वे एक तरल पदार्थ की शुरुआत, रोक और दिशा को नियंत्रित करते हैं। इस वाल्व का व्यापक रूप से विभिन्न हाइड्रोलिक सिस्टम और विभिन्न दबाव वाल्वों के पायलट वाल्वों में उपयोग किया जाता है।

फ़ंक्शंस, दिशात्मक नियंत्रण वाल्व का अनुभाग हम 5 रेक्स्रोथ के लिए

ये दिशात्मक वाल्व मूल रूप से आवास (1), एक या दो सोलनोइड्स (2), नियंत्रण स्पूल (3), और एक या दो रिटर्न स्प्रिंग्स (4) से मिलकर बनते हैं।

नियंत्रण स्पूल (3) को केंद्रीय या प्रारंभिक स्थिति में रिटर्न स्प्रिंग (4) द्वारा आयोजित किया जाता है (डिटेंटेड स्पूल को छोड़कर)। नियंत्रण स्पूल (3) को गीले पिन सोलनॉइड्स (2) के माध्यम से सक्रिय किया जाता है। ऊर्जावान स्थिति में। सोलनॉइड (2) का बल नियंत्रण स्पूल (3) पर प्लंजर (5) के माध्यम से कार्य करता है और अपनी आराम की स्थिति से वांछित अंत स्थिति में उसी को स्थानांतरित करता है। इस प्रकार, पी से ए और बी से टी या पी से बी और ए से टी से आवश्यक प्रवाह पैटर्न का चयन किया जाता है। जब सोलनॉइड (2) को डी-एनर्जेट किया जाता है, तो नियंत्रण स्पूल (3) को रिटर्न स्प्रिंग (4) द्वारा अपनी तटस्थ स्थिति में वापस कर दिया जाता है। एक कवर किए गए मैनुअल ओवरराइड प्रदान किया जाता है ताकि नियंत्रण स्पूल (3) को सोलनॉइड को सक्रिय किए बिना संचालित किया जा सके।

टाइप करें 4we5n 6.0b/o ...

यह संस्करण एक दिशात्मक वाल्व है जिसमें 2 स्विचिंग पोजीशन और 2 सोलनॉइड्स बिना डिटेंट और स्प्रिंग्स के हैं। डी-एनर्जेटिक स्थिति में कोई परिभाषित स्विचिंग स्थिति नहीं है।

टाइप करें 4we5n 6.0b/का ..

यह संस्करण 2 स्विचिंग पोजिशन, 2 सोलनॉइड और एक डिटेंट के साथ एक दिशात्मक वाल्व है। इस प्रकार, प्रासंगिक स्विचिंग पद तय किए गए हैं और सोलनॉइड का निरंतर ऊर्जावानकरण आवश्यक नहीं है।

हम 5 की संरचना आरेख
