Huade और Rexroth के बीच दो दीर्घकालिक सहयोग अनुभवों के कारण WMM 6 वाल्व पूरी तरह से Rexroth® के उसी मॉडल को प्रतिस्थापित कर सकते हैं। Huade® WMM 6 की कीमत अधिक उचित है। यह अच्छी गुणवत्ता और कम कीमत के साथ प्रतिस्पर्धी है। हुआडे अमेरिका, जापान, जर्मनी और स्विट्जरलैंड से आयातित 750 से अधिक उत्पादन उपकरण संचालित करता है। यह बहुत सख्त परीक्षण प्रणाली के साथ गुणवत्ता पर बहुत अधिक जोर देता है। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 पारित कर दिया है। यह चीन में एक विश्वसनीय राष्ट्रीय ब्रांड है। बेहतर प्रदर्शन के कारण हुआडे के हाइड्रोलिक वाल्व सैन्य उद्योग और अन्य क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं।
|
तकनीकी डेटा (इन मापदंडों के बाहर के अनुप्रयोगों के लिए। कृपया हमसे परामर्श करें!) |
|||||
|
आकार |
6 |
10 |
16 |
25 |
|
|
अधिकतम |
पोर्ट ए. बी. पी(㎫) |
से 31.5 |
से 35 |
||
|
पोर्ट टी (㎫) |
से 16 |
से 15 |
से 25 |
से 25 |
|
|
अधिकतम प्रवाह (एल/मिनट) |
से 60 तक |
100 तक |
300 तक |
से 450 तक |
|
|
प्रवाह क्रॉस सेक्शन (नियंत्रण स्थिति 0) |
प्रतीक Q के लिए, नाममात्र क्रॉस सेक्शन का 6% |
प्रतीक Q, V के लिए, नाममात्र क्रॉस सेक्शन का 16% |
|||
|
दबाव द्रव |
खनिज तेल (एनबीआर सील के लिए) या |
||||
|
दबाव द्रव तापमान रेंज（℃） |
-30～+80 |
||||
|
श्यानता सीमा (mm2/s) |
2.8 से 500 |
||||
|
वजन (किलो) |
लगभग 1.4 |
लगभग 3.3 |
लगभग 8 |
लगभग.17 |
|
|
हैंडल पर नियंत्रण शक्ति (एन) |
वापसी के दबाव के बिना लगभग 20 |
लगभग 16~23 हिरासत के साथ |
लगभग 75 |
लगभग 120 |
|
विशेषताएँ:
▶ हाथ लीवर के साथ प्रत्यक्ष सक्रिय दिशात्मक स्पूल वाल्व
▶ स्प्रिंग रिटर्न या डिटेंट के साथ, वैकल्पिक
▶ सबप्लेट माउंटिंग के लिए
▶ छोटा आकार, बड़ी प्रवाह क्षमता और अच्छी विश्वसनीयता
▶ डिन 24 340 फॉर्म ए, आईएसओ 4401 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न
आवेदन पत्र:
दिशात्मक वाल्व प्रकार WMM 6 का उपयोग समान आकार के अन्य सैंडविच वाल्वों के साथ किया जा सकता है। इसका व्यापक रूप से निर्माण मशीनरी, रासायनिक मशीनरी, हल्की औद्योगिक मशीनरी, लोकोमोटिव और अन्य उद्योगों में उपयोग किया जाता है।
WMM 6 दिशात्मक वाल्व हाथ से संचालित होने वाले दिशात्मक स्पूल वाल्व हैं। वे प्रवाह की शुरुआत, रोक और दिशा को नियंत्रित करते हैं।
दिशात्मक वाल्वों में मूल रूप से एक आवास①, हाथ लीवर②, नियंत्रण पूल③, साथ ही एक या दो रिटर्न स्प्रिंग्स④ शामिल होते हैं। असंचालित स्थिति में नियंत्रण स्पूल③ को रिटर्न स्प्रिंग्स द्वारा तटस्थ या इसकी प्रारंभिक स्थिति में रखा जाता है। नियंत्रण स्पूल③ हाथ लीवर ② के माध्यम से सक्रिय होता है, यह एक जोड़ और पिन⑤ के माध्यम से सीधे नियंत्रण स्पूल ③ पर कार्य करता है। इस प्रकार स्पूल को उसकी आराम स्थिति से बाहर उसकी आवश्यक स्विच स्थिति में ले जाया जाता है। हैंड लीवर ② को स्विच की गई स्थिति शून्य पर वापस करने के बाद, स्पूल ③ को रिटर्न स्प्रिंग्स ④ के माध्यम से तटस्थ स्थिति में लौटा दिया जाता है।

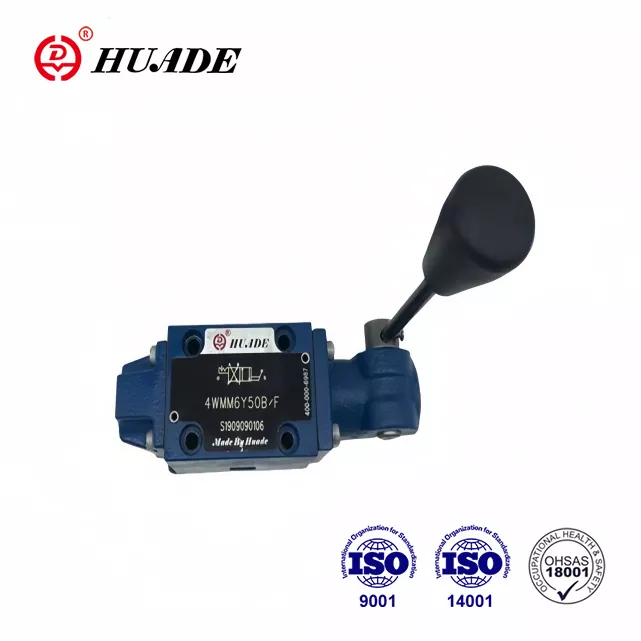

टाइप 4WMM../F.. (डिटेंट के साथ)
ये वाल्व या तो 2 या 3 स्थिति वाले दिशात्मक नियंत्रण वाल्व होते हैं, जिनमें एक डिटेंट लगा होता है, जो सभी स्विचित स्थितियों में काम करता है।
WMM 6 प्रकार का कटअवे दृश्य
