वायवीय प्रवाह नियंत्रण वाल्व गाइड

जब एक वायवीय सिलेंडर बहुत तेजी से चलता है या स्टिक-स्लिप गति के साथ संघर्ष करता है, तो समाधान आमतौर पर उचित प्रवाह नियंत्रण वाल्व चयन और स्थापना में निहित होता है। एक वायवीय प्रवाह नियंत्रण वाल्व एक्चुएटर गति को नियंत्रित करने के लिए संपीड़ित वायु प्रवाह को नियंत्रित करता है, जिससे सटीक गति समय की आवश्यकता वाले किसी भी स्वचालित सिस्टम के लिए यह आवश्यक हो जाता है। अपने हाइड्रोलिक समकक्षों के विपरीत, इन वाल्वों को संपीड़ित द्रव गतिशीलता को संभालना होगा जहां दबाव अनुपात और ध्वनि प्रवाह की स्थिति मौलिक रूप से नियंत्रण विशेषताओं को बदल देती है।

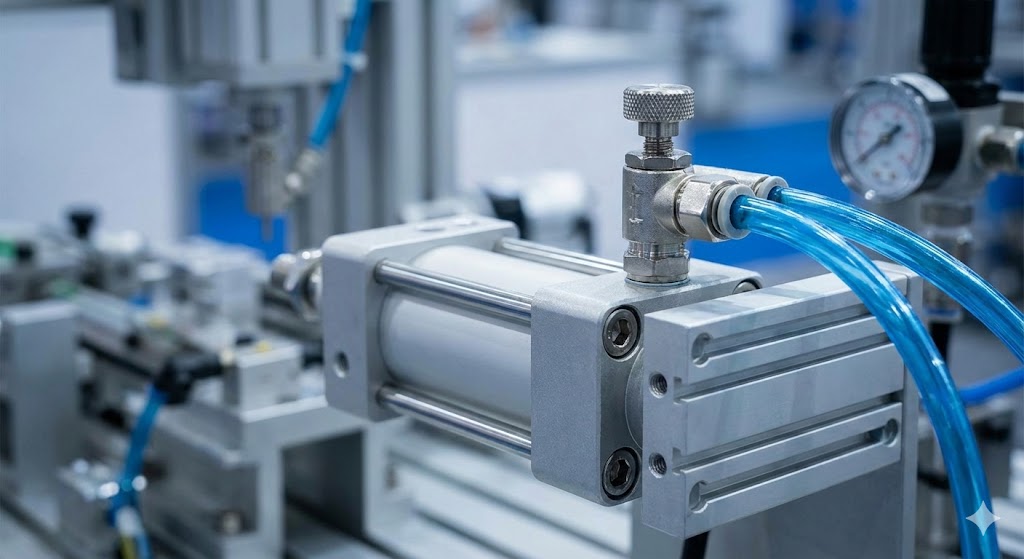

वायवीय प्रवाह नियंत्रण वाल्व कैसे काम करते हैं

मूल कार्य में वायु पथ में परिवर्तनशील प्रतिबंध बनाना शामिल है। जैसे ही संपीड़ित हवा संकीर्ण छिद्र से गुजरती है, दबाव ऊर्जा गतिज ऊर्जा में परिवर्तित हो जाती है, जिससे दबाव में गिरावट उत्पन्न होती है जो डाउनस्ट्रीम प्रवाह दर को कम कर देती है। लेकिन संपीड़ित हवा असम्पीडित तरल पदार्थों की तुलना में अलग व्यवहार करती है, जिससे ऐसी जटिलताएँ उत्पन्न होती हैं जो नियंत्रण स्थिरता को प्रभावित करती हैं।

संपीड़ित प्रवाह विशेषताएँ

जब हवा किसी प्रतिबंध से होकर बहती है, तो अपस्ट्रीम दबाव ($P_1$) और डाउनस्ट्रीम दबाव ($P_2$) के बीच का संबंध प्रवाह व्यवस्था निर्धारित करता है। मध्यम दबाव की बूंदों पर, दबाव अंतर के साथ आनुपातिक रूप से प्रवाह बढ़ता है। हालाँकि, एक बार जब दबाव अनुपात $P_2/P_1$ एक महत्वपूर्ण मूल्य (आमतौर पर हवा के लिए लगभग 0.528) से नीचे चला जाता है, तो गले में प्रवाह वेग स्थानीय ध्वनि गति तक पहुँच जाता है। यह स्थिति, जिसे अवरुद्ध प्रवाह या ध्वनि प्रवाह कहा जाता है, एक मौलिक सीमा का प्रतिनिधित्व करती है।

अवरुद्ध प्रवाह में, डाउनस्ट्रीम दबाव को और कम करने से द्रव्यमान प्रवाह दर में वृद्धि नहीं होती है। उस छिद्र के आकार के माध्यम से ध्वनि की गति से प्रवाह प्रभावी रूप से "अधिकतम" हो गया है। यह भौतिक घटना वायवीय प्रणालियों में अंतर्निहित स्थिरता प्रदान करती है।

आईएसओ 6358 फ्लो रेटिंग मानक

पारंपरिक हाइड्रोलिक सीवी मान वायवीय अनुप्रयोगों के लिए कम पड़ते हैं क्योंकि वे असम्पीडित जल प्रवाह पर आधारित होते हैं। ISO 6358 मानक इसे दो मापदंडों से संबोधित करता है:

• ध्वनि संचालन (सी):अवरुद्ध परिस्थितियों में अधिकतम प्रवाह क्षमता, dm³/(s·bar) में व्यक्त की गई है।
• गंभीर दबाव अनुपात (बी):सबसोनिक और ध्वनि प्रवाह के बीच संक्रमण बिंदु (आमतौर पर 0.2 से 0.5)।

इन मापदंडों पर आधारित प्रवाह समीकरण हैं:

अवरुद्ध प्रवाह के लिए जब $P_2/P_1 \le b$:

$$ Q = C \cdot P_1 \cdot K_t $$

सबसोनिक प्रवाह के लिए जब $P_2/P_1 > b$:

$$ Q = C \cdot P_1 \cdot K_t \cdot \sqrt{1 - \left(\frac{\frac{P_2}{P_1} - b}{1 - b}\right)^2} $$

जहां $K_t$ तापमान सुधार कारक है।

आंतरिक निर्माण और घटक

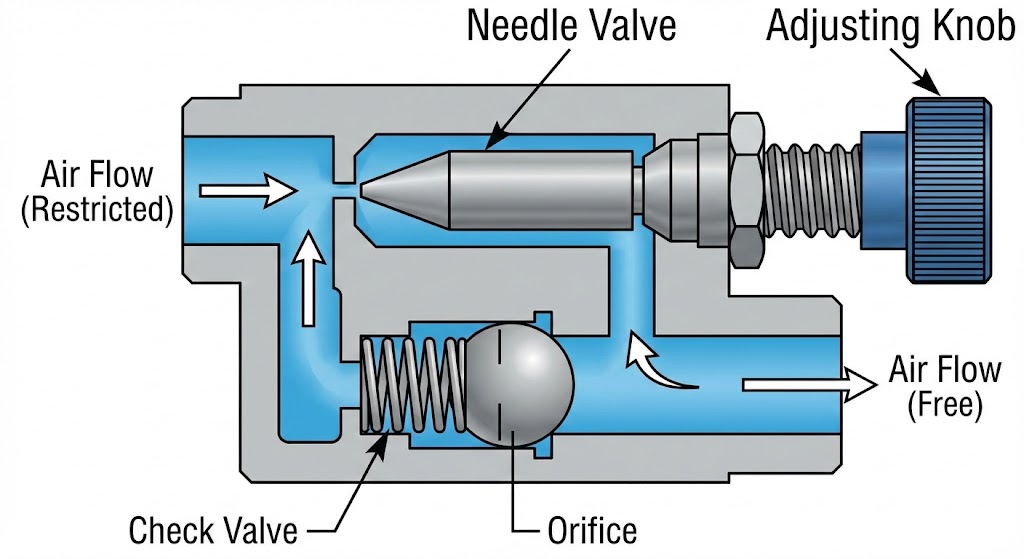

एक विशिष्ट गति नियंत्रक एक कॉम्पैक्ट बॉडी में दो कार्यों को जोड़ता है: थ्रॉटलिंग और दिशात्मक चेक वाल्व।

वाल्व बॉडी सामग्री:चयन पर्यावरण पर निर्भर करता है. निकल चढ़ाया हुआ पीतल सामान्य कारखाने की जरूरतों को पूरा करता है, जबकि एनोडाइज्ड एल्यूमीनियम वजन कम करता है। स्टेनलेस स्टील (304/316) धुले हुए क्षेत्रों के लिए आवश्यक है, और इंजीनियरिंग प्लास्टिक (पीबीटी) लागत प्रभावी हल्के समाधान प्रदान करता है।

सुई वाल्व डिजाइन:उच्च-गुणवत्ता वाले डिज़ाइन 10-50 मिमी/सेकेंड रेंज में सटीक नियंत्रण के लिए महीन-पिच धागे (10-15 घुमाव) का उपयोग करते हैं। टेपर कोण विशेषता वक्र को प्रभावित करता है - रैखिक टेपर आनुपातिक परिवर्तन प्रदान करते हैं, जबकि समान प्रतिशत टेपर कम उद्घाटन पर बेहतर नियंत्रण प्रदान करते हैं।

वाल्व कॉन्फ़िगरेशन की जाँच करें:एकीकृत चेक वाल्व रिवर्स में मुक्त प्रवाह की अनुमति देता है। लिप सील प्रकार कॉम्पैक्ट होते हैं लेकिन कम दबाव पर लीक हो सकते हैं; बॉल या पॉपपेट प्रकार सख्त शटऑफ़ प्रदान करते हैं लेकिन अधिक स्थान की आवश्यकता होती है।

मीटर-इन बनाम मीटर-आउट नियंत्रण रणनीतियाँ

स्थापना स्थिति मूलतः सिस्टम व्यवहार को प्रभावित करती है। यह अंतर वायवीय प्रवाह नियंत्रण के किसी भी अन्य पहलू की तुलना में अधिक क्षेत्र समस्याओं का कारण बनता है।

मीटर-आउट नियंत्रण (निकास प्रतिबंध)

इस कॉन्फ़िगरेशन में, चेक वाल्व सिलेंडर में मुक्त प्रवाह की अनुमति देता है जबकि सुई विपरीत कक्ष से निकलने वाली निकास हवा को प्रतिबंधित करती है। कार्य सिद्धांत एक दबाव कुशन बनाता है। जैसे ही पिस्टन चलता है, निकास हवा बैक-प्रेशर बनाती है, कठोरता में सुधार करती है और स्टिक-स्लिप को रोकती है।

मीटर-इन नियंत्रण (आपूर्ति प्रतिबंध)

यहां सुई आने वाली हवा को रोकती है जबकि निकास स्वतंत्र रूप से निकलता है। यह अक्सर अस्थिर गति ("झटके") की ओर ले जाता है क्योंकि मात्रा बढ़ने पर आपूर्ति कक्ष का दबाव कम हो जाता है, जिससे पिस्टन तब तक रुक जाता है जब तक कि दबाव फिर से नहीं बन जाता।

नियंत्रण विशेषताओं की तुलना

विशेषता	मीटर-आउट (निकास)	मीटर-इन (आपूर्ति)
गति चिकनाई	उत्कृष्ट (छड़ी-फिसलन को रोकता है)	ख़राब (झटके लगने की संभावना)
लोड हैंडलिंग	अत्यधिक भार के लिए अच्छी नमी	गुरुत्वाकर्षण भार के साथ भागने का जोखिम
गति स्थिरता	उच्च (तकिया प्रभाव)	परिवर्तनीय (आपूर्ति पर निर्भर करता है)
सर्वोत्तम अनुप्रयोग	डबल-अभिनय सिलेंडर	एकल-अभिनय सिलेंडर

वाल्व चयन और आकार देने की प्रक्रिया

उचित आकार छोटे आकार के वाल्वों को रोकता है जो एक्चुएटर बल को सीमित करते हैं और बड़े आकार के वाल्वों को रोकते हैं जो गति नियंत्रण रिज़ॉल्यूशन का त्याग करते हैं।

सिलेंडर विनिर्देशों के आधार पर आवश्यक प्रवाह की गणना करके प्रारंभ करें:

$$ Q = \frac{A \cdot L \cdot 60}{t} $$

जहां $A$ पिस्टन क्षेत्र (सेमी²) है, $L$ स्ट्रोक की लंबाई (सेमी) है, और $t$ स्ट्रोक समय (सेकंड) है।

दबाव में गिरावट:रेटेड प्रवाह पर वाल्व में दबाव ड्रॉप को 0.5-1.0 बार तक सीमित करें। ऊंची बूंदें ऊर्जा बर्बाद करती हैं; अत्यधिक कम बूंदें खराब रिज़ॉल्यूशन वाले बड़े आकार के वाल्व का संकेत देती हैं।

स्थापना और समस्या निवारण

प्रवाह नियंत्रण वाल्व को यथासंभव सिलेंडर पोर्ट के करीब स्थापित करें। लंबे समय तक ट्यूबिंग चलाने से एयर स्प्रिंग के रूप में कार्य करने वाली संपीड़ित मात्रा बनती है, जिससे प्रतिक्रिया ख़राब होती है।

प्रारंभिक समायोजन:सुई को 3-4 बार खोलकर शुरू करें। यदि स्टिक-स्लिप होता है, तो मीटर-आउट नियंत्रण सत्यापित करें। यदि गति बहुत तेज़ है, तो तिमाही-मोड़ वृद्धि में धीरे-धीरे बंद करें।

सामान्य समस्या निवारण परिदृश्य

लक्षण	संभावित कारण	समाधान
झटकेदार गति (छड़ी-पर्ची)	डबल-एक्टिंग सिलेंडर पर मीटर-इन नियंत्रण	मीटर-आउट करने के लिए पुन: कॉन्फ़िगर करें
स्ट्रोक के मध्य में गति बदल जाती है	आपूर्ति दबाव में उतार-चढ़ाव	समर्पित नियामक स्थापित करें
गति पर कोई नियंत्रण नहीं	संदूषण या टूटी सुई	फ़िल्टर का निरीक्षण करें; वाल्व बदलें
रुकने के बाद सिलेंडर बह गया	वाल्व के आंतरिक रिसाव की जाँच करें	वाल्व बदलें; संदूषण की जाँच करें

रखरखाव और सेवा जीवन

वायवीय प्रवाह नियंत्रण वाल्व कम रखरखाव वाले घटकों के रूप में योग्य हैं, लेकिन नियमित निरीक्षण अप्रत्याशित विफलताओं को रोकता है।

जैसे-जैसे औद्योगिक प्रणालियाँ विकसित होती हैं, सेंसर और नेटवर्क कनेक्टिविटी को शामिल करके वायवीय प्रवाह नियंत्रण को अनुकूलित किया जाता है। जबकि उभरते हुए इलेक्ट्रिक एक्चुएटर सटीकता प्रदान करते हैं, न्यूमैटिक्स उच्च गति, शॉर्ट-स्ट्रोक अनुप्रयोगों, विस्फोटक वातावरण और वाशडाउन वातावरण के लिए बेहतर बने रहते हैं जहां मजबूत अधिभार सहनशीलता की आवश्यकता होती है।
