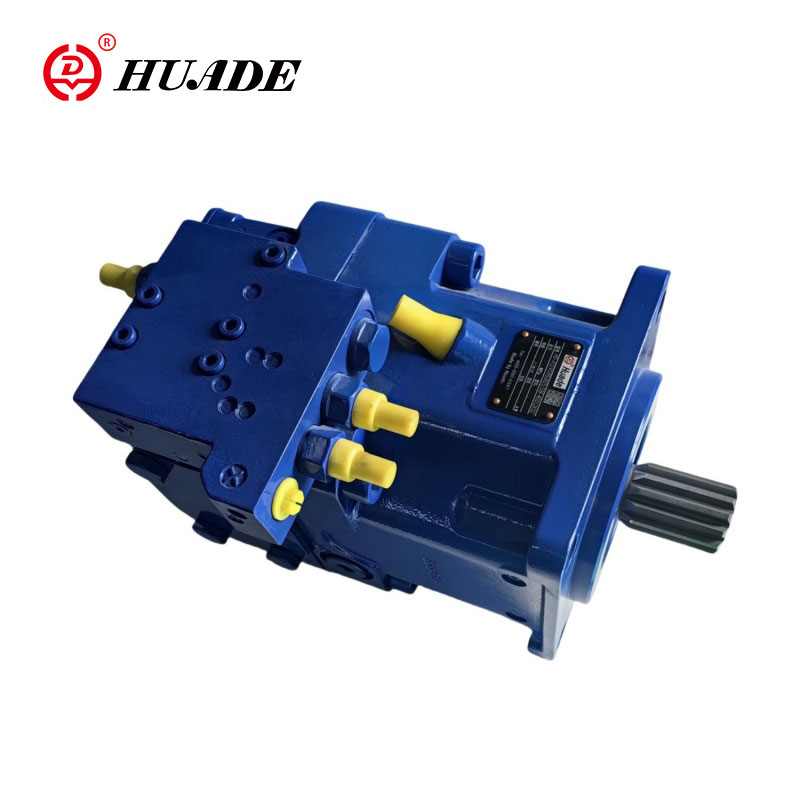

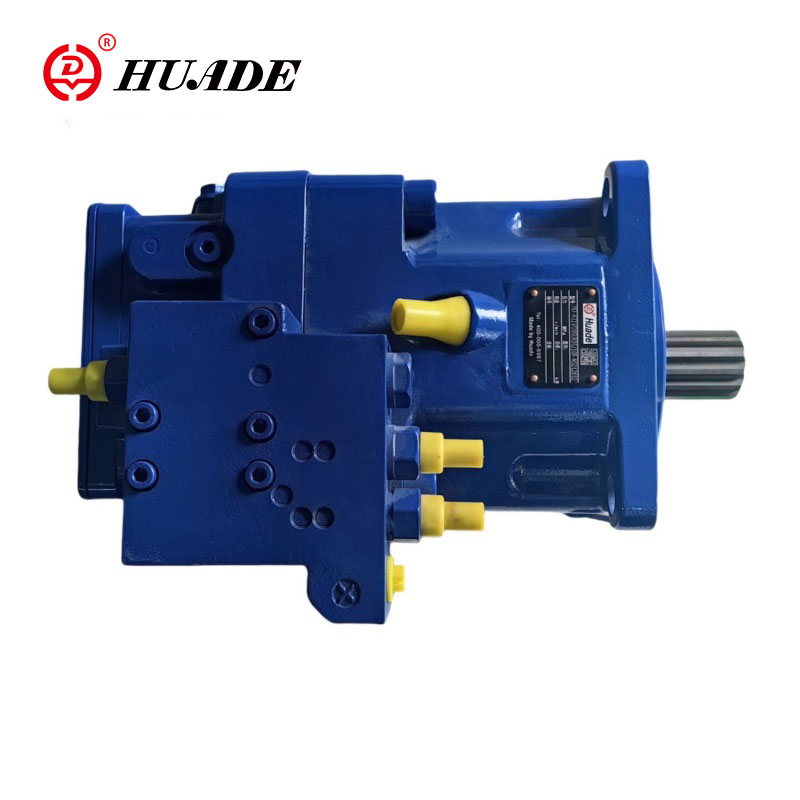

अक्षीय पिस्टन चर पंप A11vo

Huade ब्रांड A11VO SWASH प्लेट अक्षीय पिस्टन चर पंप का उपयोग खुले सर्किट हाइड्रोलिक सिस्टम में हाइड्रोस्टैटिक ट्रांसमिशन के लिए किया जाता है। इस अक्षीय पिस्टन पंप की प्रवाह दर संचरण गति और विस्थापन के लिए आनुपातिक है। स्वैश प्लेट कोण को समायोजित करके, प्रवाह दर को स्थिर रूप से बदला जा सकता है। A11vo पंप प्रदर्शन में रेक्स्रोथ के मिलान कर सकता है।

अक्षीय पिस्टन चर पंप A11vo का उत्पाद पैरामीटर

• ऑपरेटिंग प्रेशर रेंज

◇ इनलेट ----- पोर्ट एस (सक्शन पोर्ट) पर पूर्ण दबाव

चार्ज पंप के बिना संस्करण

PABS MY ---------- 0.8 बार

PABS मैक्स ---------- 30 बार

यदि दबाव> 5 बार है, तो कृपया Huade हाइड्रोलिक से पूछें।

चार्ज पंप के साथ संस्करण

PABS मेरा ---------- 0.6 बार

PABS मैक्स ---------- 2 बार

◇अधिकतम अनुमेय गति (गति सीमा)

सक्शन पोर्ट एस पर या वीजी ≤vg अधिकतम पर इनलेट दबाव पीएबी को बढ़ाकर अनुमेय गति

◇ आउटलेट ---- पोर्ट ए या बी पर दबाव

नाममात्र दबाव PN ---------- 350 बार

अधिकतम दबाव pmax ---------- 400 बार

नाममात्र का दबाव: max.design दबाव जिस पर थकान की ताकत सुनिश्चित की जाती है

अधिकतम दबाव: अधिकतम। ऑपरेटिंग दबाव जो अल्पकालिक (टी <1 एस) के लिए अनुमेय है।

◇ न्यूनतम परिचालन दबाव

गति, कुंडा कोण और विस्थापन (आरेख देखें) के आधार पर पंप सेवा लाइन में एक न्यूनतम ऑपरेटिंग दबाव पीबी मिनट की आवश्यकता होती है।

◇ केस ड्रेन प्रेशर

पोर्ट्स टी 1 और टी 2 पर मामला नाली का दबाव पोर्ट एस पर इनलेट दबाव से अधिकतम 1.2 बार अधिक हो सकता है, लेकिन पीएल एब्स से अधिक नहीं है। मैक्स -------------- 2 बार।

एक अप्रतिबंधित, पूर्ण आकार केस नाली लाइन सीधे टैंक के लिए आवश्यक है।

Seal शाफ्ट सील रिंग की तापमान रेंज

FKM शाफ्ट सील की अंगूठी -25 ℃ से +115 ℃ के केस नाली तापमान के लिए अनुमति है।

•टिप्पणी:

नीचे -25 डिग्री सेल्सियस के अनुप्रयोगों के लिए, एक एनबीआर शाफ्ट सील रिंग आवश्यक है (अनुमेय तापमान सीमा: -40 डिग्री सेल्सियस से +90 डिग्री सेल्सियस)।

आदेश में स्पष्ट पाठ में NBR शाफ्ट सील की अंगूठी।

उत्पाद सुविधा और अक्षीय पिस्टन चर पंप A11vo का अनुप्रयोग

विशेषताएँ:

▶ ओपन सर्किट हाइड्रोलिक सिस्टम में हाइड्रोस्टेटिक ड्राइव के लिए स्वैश प्लेट डिजाइन का चर अक्षीय पिस्टन पंप।

। मुख्य रूप से मोबाइल अनुप्रयोगों में उपयोग के लिए डिज़ाइन किया गया है।

▶ पंप टैंक दबाव के साथ, या एक वैकल्पिक अंतर्निहित चार्ज पंप (इम्पेलर) के साथ, स्व-प्रसार परिस्थितियों में संचालित होता है।

▶ नियंत्रण विकल्पों की एक व्यापक श्रेणी किसी भी एप्लिकेशन आवश्यकता से मेल खाती है।

▶ पावर कंट्रोल विकल्प बाहरी रूप से समायोज्य है, तब भी जब पंप चल रहा है,

▶ के माध्यम से ड्राइव के माध्यम से गियर पंप और अक्षीय पिस्टन पंपों को जोड़ने के लिए उपयुक्त है, यानी ड्राइव के माध्यम से 100/%।

▶ आउटपुट प्रवाह ड्राइव की गति के लिए आनुपातिक है और QV अधिकतम और QV मिनट = 0 के बीच असीम रूप से चर है।

आवेदन पत्र:

Huade के अक्षीय पिस्टन चर पंप A11VO का उपयोग व्यापक रूप से इंजीनियरिंग मशीनरी और हल्के औद्योगिक उपकरण, लोहे और स्टील धातु विज्ञान और खनन मशीनरी, जहाजों, नागरिक उड्डयन के उपकरण, पेट्रोलियम और पेट्रोकेमिकल मशीनरी, निर्माण और चलने की मशीनरी में किया जाता है।
