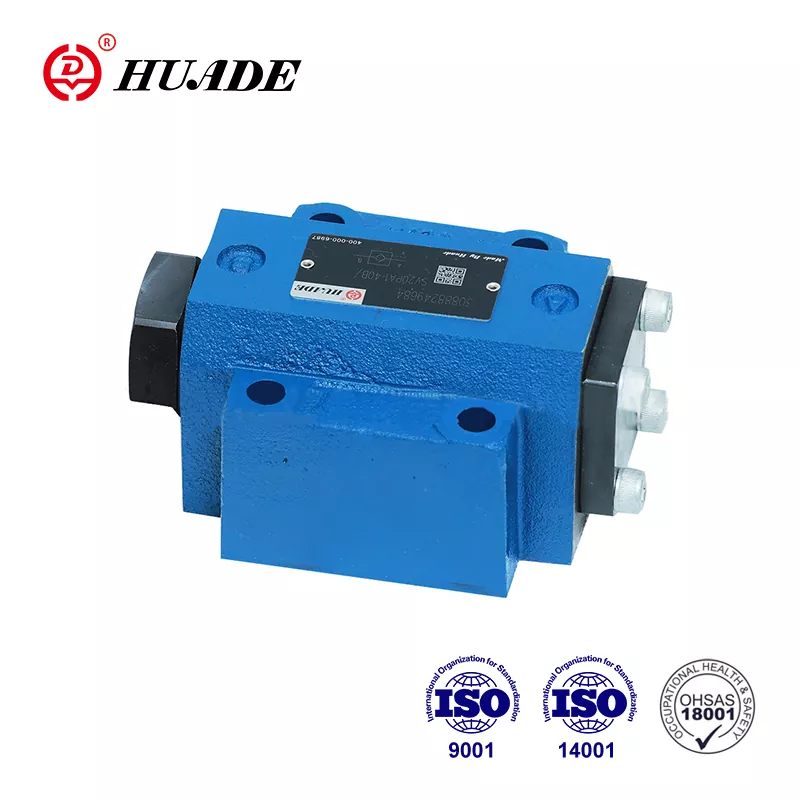

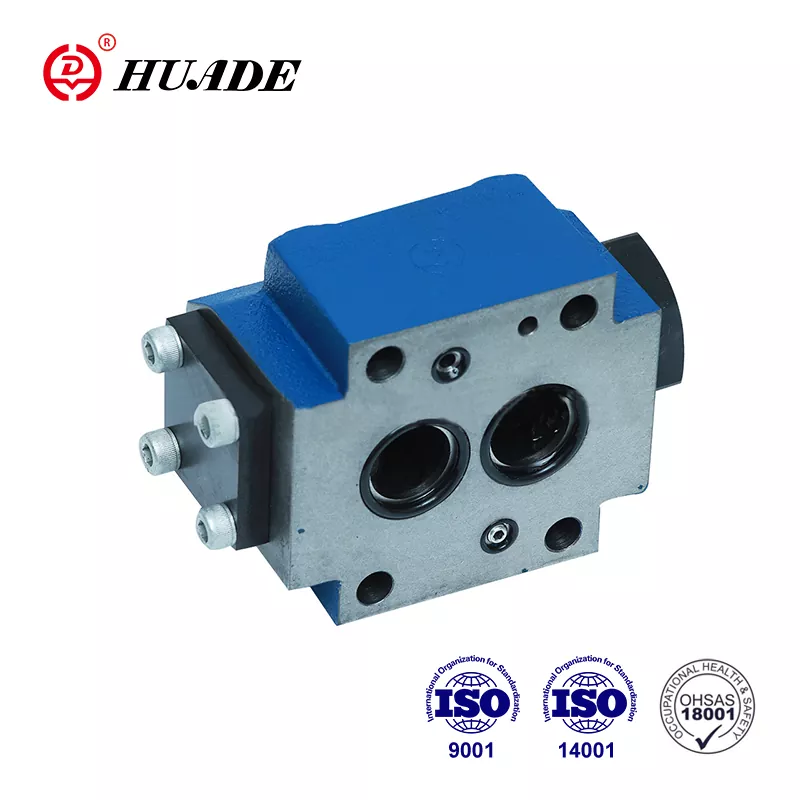

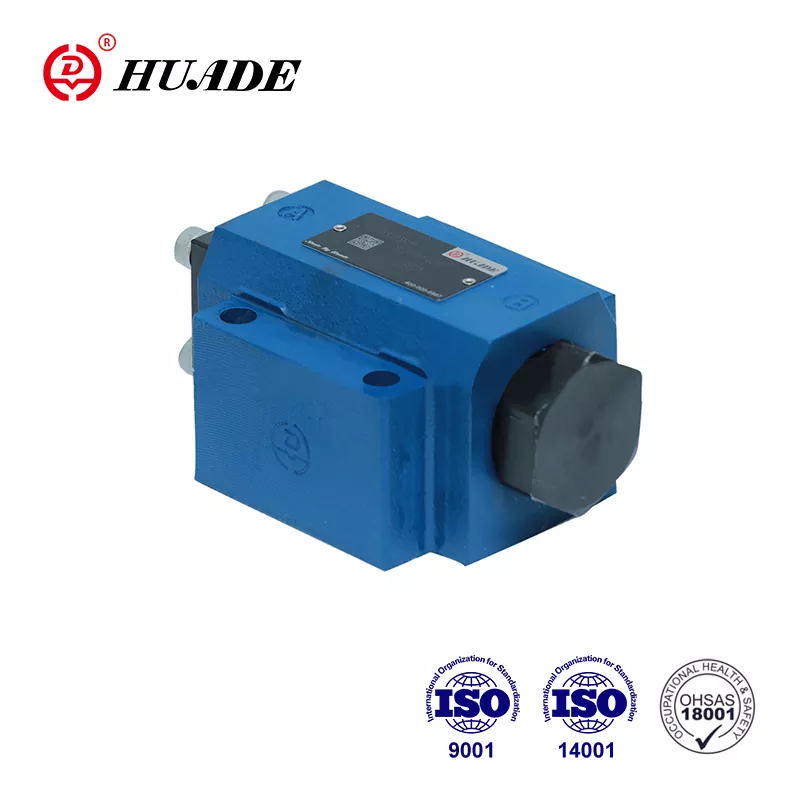

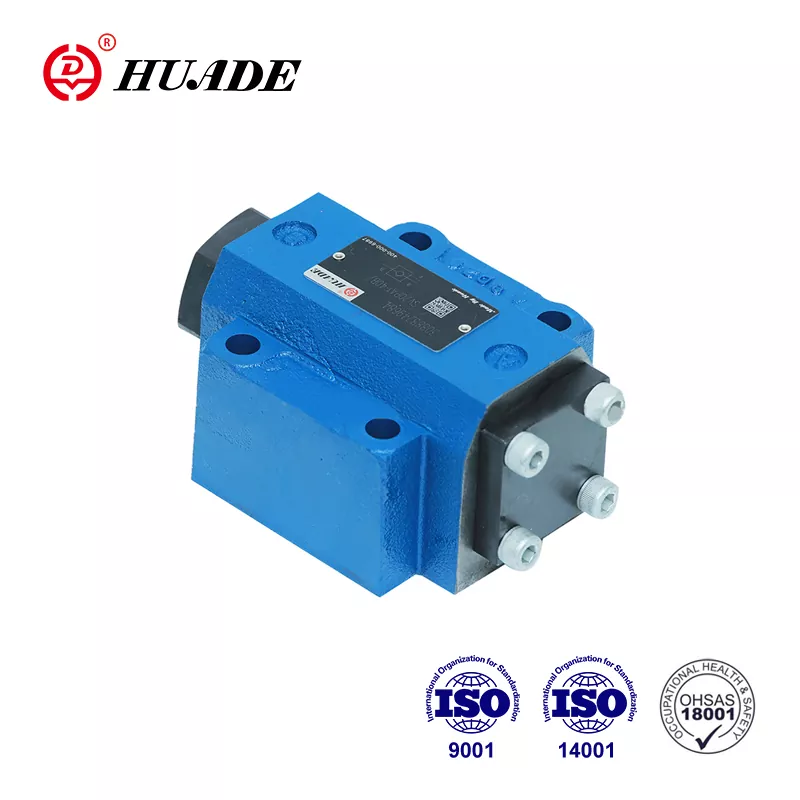

Huade चीन में एक प्रसिद्ध ब्रांड है। इसकी स्थापना के बाद, रेक्स्रोथ के साथ इसके दो दीर्घकालिक सहयोग अनुभव थे। यह रेक्सरोथ द्वारा पेश की गई एसएल श्रृंखला को पूरी तरह से बदल सकता है। कीमत अधिक उचित है. Huade® चेक वाल्व SL श्रृंखला अच्छी गुणवत्ता और कम कीमत के साथ प्रतिस्पर्धी हैं। हुआडे गुणवत्ता पर बहुत जोर देते हैं। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 पारित कर दिया है। बेहतर प्रदर्शन के कारण हुआडे के हाइड्रोलिक वाल्व सैन्य उद्योग और अन्य क्षेत्रों में व्यापक रूप से उपयोग किए जाते हैं। सभी Huade® चेक वाल्व मानक डिब्बों और वाटरप्रूफ प्लास्टिक पैकेजिंग में पैक किए जाएंगे।
|
तकनीकी डाटा |
||||||
|
शैली |
10 |
16 |
20 |
25 |
30 |
|
|
वज़न |
सबप्लेट माउंटिंग (किग्रा) |
1.8 |
- |
4.7 |
- |
7.8 |
|
थ्रेडेड कनेक्शन (किग्रा) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
स्थापना स्थिति (㎫) |
वैकल्पिक |
|||||
|
प्रवाह की दिशा (㎫) |
ए से बी तक मुक्त, बी से ए तक खुलने के माध्यम से |
|||||
|
परिचालन दबाव, अधिकतम(㎫) |
0.5~315 |
|||||
|
नियंत्रण दबाव, अधिकतम (㎫) |
0.5~315 |
|||||
|
नियंत्रण वॉल्यूम-पोर्ट X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
नियंत्रण वॉल्यूम-पोर्ट Y (सेमी3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
नियंत्रण क्षेत्र -क्षेत्र A1 (सेमी3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-क्षेत्र A2 (सेमी3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-क्षेत्र A3 (सेमी3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-क्षेत्र A4 (सेमी3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
दबाव द्रव |
खनिज तेल (एनबीआर सील के लिए) या फॉस्फेट एस्टर (एफपीएम सील के लिए) |
|||||
|
दबाव द्रव तापमान रेंज（℃） |
-30～+80 |
|||||
|
श्यानता सीमा (mm2/s) |
2.8 से 500 |
|||||
विशेषताएँ:
▶ द्रव द्वारा नियंत्रित चेक वाल्व
▶ सबप्लेट माउंटिंग के लिए, पैटर्न को DIN 24 340 पर माउंट करें
▶ सबप्लेट या स्क्रू थ्रेडेड कनेक्शन
▶ लीकेज पोर्ट के साथ या उसके बिना
▶ पूर्व-उद्घाटन के साथ या उसके बिना
▶ प्री-ओपनिंग, नम डिकंप्रेशन के साथ टाइप करें
▶ 4 opening pressures
▶ दीन 24 340 एफओएम ए, 1एसओ 4401 और सीईटीओपी-आरपी 121एच पर पोर्टिंग पैटर्न
चेक वाल्व एसएल पॉपपेट प्रकार के डिज़ाइन में हाइड्रोलिक पायलट संचालित चेक वाल्व हैं जिन्हें किसी भी दिशा में कम अनुमति देने के लिए खोला जा सकता है।
इन वाल्वों का उपयोग दबाव के तहत ऑपरेटिंग सर्किट को अलग करने के लिए किया जाता है, जब लाइन टूटने पर लोड कम होने या हाइड्रॉलिक रूप से लॉक-इन एक्चुएटर्स की रेंगने वाली गतिविधियों के खिलाफ सुरक्षा के रूप में उपयोग किया जाता है।
मूल रूप से इन वाल्वों में वैकल्पिक रूप से हाउसिंग (1), पॉपपेट (2), कम्प्रेशन स्प्रिंग (3), कंट्रोल स्पूल (4) और साथ ही एक प्री-ओपनिंग, बॉल पॉपपेट वाल्व (5) शामिल होते हैं।
वाल्व ए से बी तक मुक्त प्रवाह को सक्षम बनाता है, काउंटर दिशा में पॉपपेट (2) को सिस्टम के दबाव, अतिरिक्त स्प्रिंग बल द्वारा अपनी सीट पर रखा जाता है।
नियंत्रण पोर्ट X पर दबाव कनेक्शन के माध्यम से नियंत्रण पिस्टन (4) को दाईं ओर ले जाया जाता है। यह पॉपपेट(2) को सीट से धकेल देता है। अब वाल्व में B से A की ओर भी प्रवाह हो सकता है।
नियंत्रण पिस्टन (4) के माध्यम से वाल्व का उचित उद्घाटन सुनिश्चित करने के लिए एक निश्चित न्यूनतम नियंत्रण दबाव आवश्यक है।
इस वाल्व में एक अतिरिक्त प्री-ओपनिंग है। नियंत्रण पोर्ट X पर दबाव कनेक्शन के माध्यम से नियंत्रण पिस्टन (4) को दाईं ओर धकेला जाता है।
यह पहले गेंद (5) को और फिर पॉपपेट (2) को सीट से धकेलता है। अब वाल्व का प्रवाह बी से ए की ओर भी हो सकता है। पहले से खुलने के कारण दबाव में द्रव का गीला विसंपीड़न होता है। इससे संभावित दबाव के झटकों से बचा जा सकता है
इस वाल्व का कार्य मुख्यतः वाल्व एसवी के समान ही है। अंतर अतिरिक्त रिसाव पोर्ट वाई है। इसके साथ नियंत्रण पिस्टन (4) का एनलस क्षेत्र पोर्ट ए से अलग हो जाता है।
पोर्ट ए पर मौजूद दबाव नियंत्रण पिस्टन (4) के केवल क्षेत्र ए4 को प्रभावित करता है।
चेक वाल्व प्रकार एसएल का कटअवे दृश्य। .पीबी
(लीकेज पोर्ट के साथ, बिना पूर्व-उद्घाटन के)
