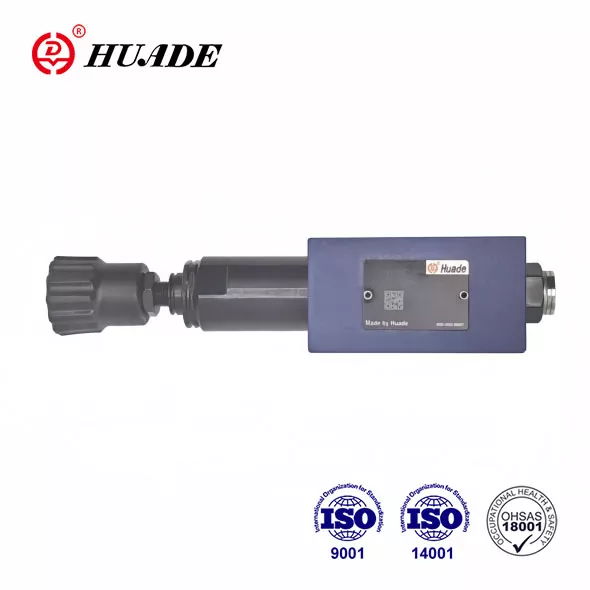

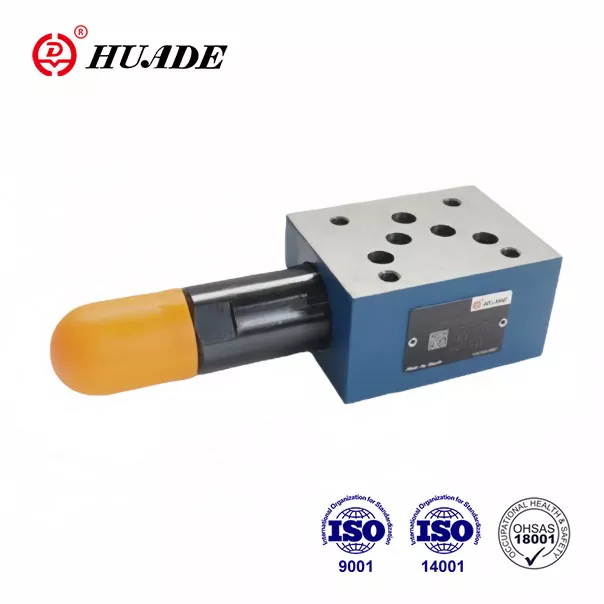

दबाव कम करने वाला वाल्व ZDR 10 D

Huade® दबाव कम करने वाले वाल्व ZDR 10 D का उपयोग विभिन्न हाइड्रोलिक प्रणालियों के दबाव को कम करने के लिए किया जाता है। वे अंतरराष्ट्रीय मानकों का पूरी तरह से अनुपालन करते हैं। Huade हाइड्रोलिक ने 1979 से दो दीर्घकालिक सहयोग के कारण Rexroth से उन्नत तकनीक पेश की है। Huade हाइड्रोलिक उचित मूल्य पर हाइड्रोलिक उत्पाद प्रदान करने के लिए लागत को नियंत्रित करने के लिए घरेलू संसाधनों का पूरा उपयोग करता है।

दबाव कम करने वाले वाल्व ZDR 10 D का उत्पाद पैरामीटर

दबाव कम करने वाले वाल्व ZDR 10 D की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सैंडविच प्लेट डिजाइन

▶ पोर्ट ए, बी या पी में दबाव में कमी

▶ 4 समायोजन तत्व

. रोटरी घुंडी

. हेक्स. सुरक्षात्मक टोपी के साथ सिर पेंच

. स्केल के साथ लॉक करने योग्य रोटरी नॉब

. पैमाने के साथ रोटरी घुंडी

▶ 4 दबाव रेटिंग

▶ वैकल्पिक चेक वाल्व

▶ डीआईएन 24 340, फॉर्म ए, आईएसओ 4401 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न

आवेदन पत्र:

वाल्व प्रकार ZDR 10 D का उपयोग सिस्टम दबाव को कम करने के लिए किया जाता है।

1. दबाव कम करने वाले वाल्व ZDR 10 D का अनुभाग और प्रतीक

दबाव कम करने वाला वाल्व प्रकार ZDR 10 D.. सैंडविच प्लेट डिज़ाइन का एक 3-तरफ़ा प्रत्यक्ष संचालित वाल्व है जिसमें द्वितीयक पक्ष पर दबाव राहत फ़ंक्शन होता है।

दबाव कम करने वाले वाल्व में मूल रूप से आवास (1), नियंत्रण स्पूल (2), एक संपीड़न स्प्रिंग (3), और समायोजन (4) के साथ-साथ एक वैकल्पिक चेक वाल्व होता है।

द्वितीयक दबाव दबाव समायोजन तत्व (4) द्वारा निर्धारित किया जाता है।

मॉडल 'हाँ'

आराम की स्थिति में, वाल्व सामान्य रूप से खुला रहता है, और द्रव पोर्ट A1 से पोर्ट A2 तक बिना किसी बाधा के प्रवाहित हो सकता है। पोर्ट ए2 में दबाव एक ही समय में संपीड़न स्प्रिंग(3) के विपरीत स्पूल क्षेत्र में मौजूद नियंत्रण रेखा (5) के माध्यम से होता है। जब पोर्ट A2 में दबाव संपीड़न स्प्रिंग (3) पर निर्धारित दबाव स्तर से अधिक हो जाता है, तो नियंत्रण स्पूल (2) संपीड़न स्प्रिंग (3) के विरुद्ध नियंत्रण स्थिति में चला जाता है और पोर्ट A2 में निर्धारित दबाव को स्थिर रखता है।

नियंत्रण दबाव और पायलट तेल को नियंत्रण रेखा (5) के माध्यम से पोर्ट ए2 से लिया जाता है।

यदि बाहरी ताकतों के कारण पोर्ट ए2 में दबाव और भी बढ़ जाता है, तो नियंत्रण स्पूल (2) को संपीड़न स्प्रिंग (3) की ओर और भी आगे ले जाया जाता है।

इसके कारण पोर्ट ए2 पर कंट्रोल स्पूल (2) पर कंट्रोल लैंड (5) और हाउसिंग (1) से टैंक (पोर्ट टीबी) तक प्रवाह पथ खुल जाता है। दबाव में और वृद्धि को रोकने के लिए पर्याप्त तरल पदार्थ टैंक में प्रवाहित होता है।

स्प्रिंग चैम्बर (7) को हमेशा पोर्ट टीए के माध्यम से बाहरी टैंक में डाला जाता है।

एक दबाव नापने का यंत्र कनेक्शन(8) वाल्व पर द्वितीयक दबाव की निगरानी की अनुमति देता है।

संस्करण 'डीए' में पोर्ट ए2 से ए1 में मुक्त प्रवाह के लिए चेक वाल्व लगाना केवल संभव है।

मॉडल 'डीपी' और 'डीबी'

मॉडल 'DP' में, पोर्ट P1 में दबाव कम हो जाता है। नियंत्रण दबाव और पायलट तेल पोर्ट P1 से आंतरिक रूप से लिया जाता है।

मॉडल 'डीबी' में, पोर्ट पी1 में दबाव कम हो जाता है, और पायलट तेल पोर्ट बी से लिया जाता है।

ध्यान!

जब दिशात्मक वाल्व स्विच स्थिति पी से ए में होता है, तो पोर्ट बी में दबाव निर्धारित माध्यमिक दबाव से अधिक नहीं होना चाहिए। अन्यथा, पोर्ट ए में दबाव कम हो जाएगा।

यदि दिशात्मक वाल्व के बिना उपयोग किया जाता है, तो टीए और टीबी को आपस में जोड़ा जाना चाहिए (उदाहरण के लिए कवर प्लेट में)।

ZDR 10 DA1-50B/...YM की संरचना

ZDR 10 DP...-50B के प्रतीक
