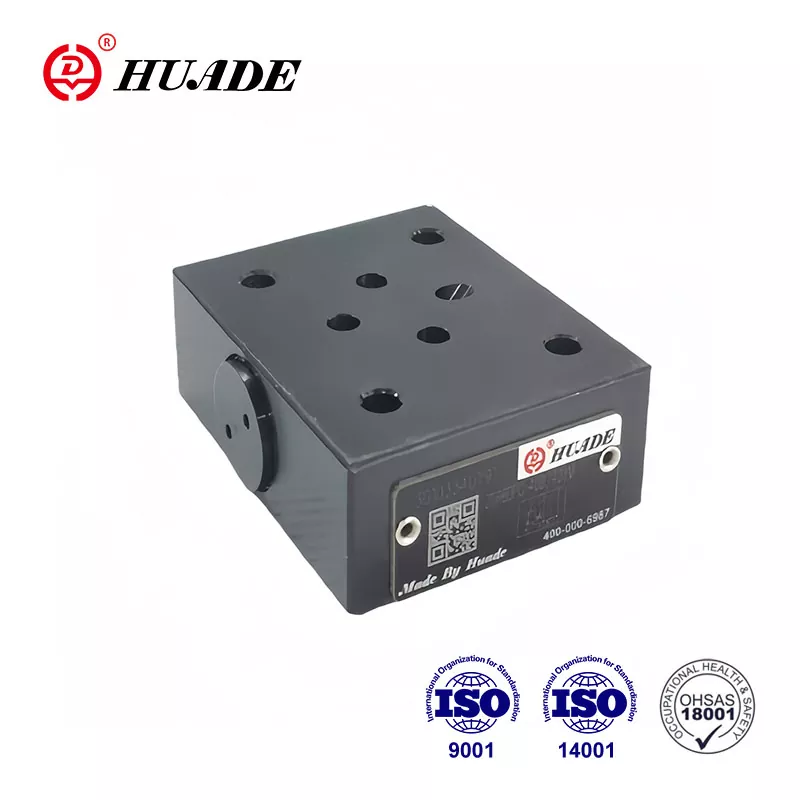

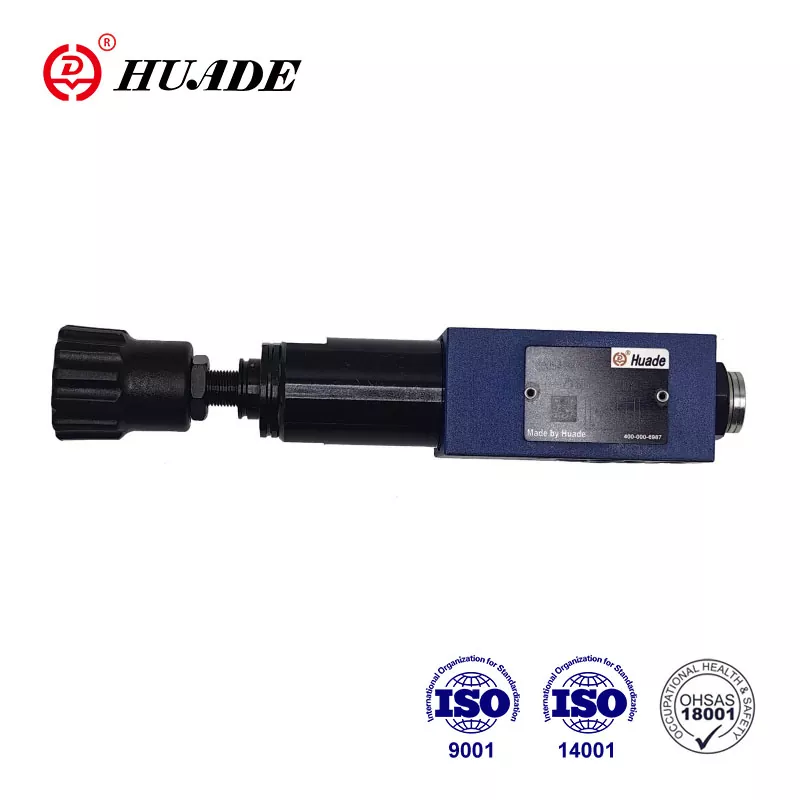

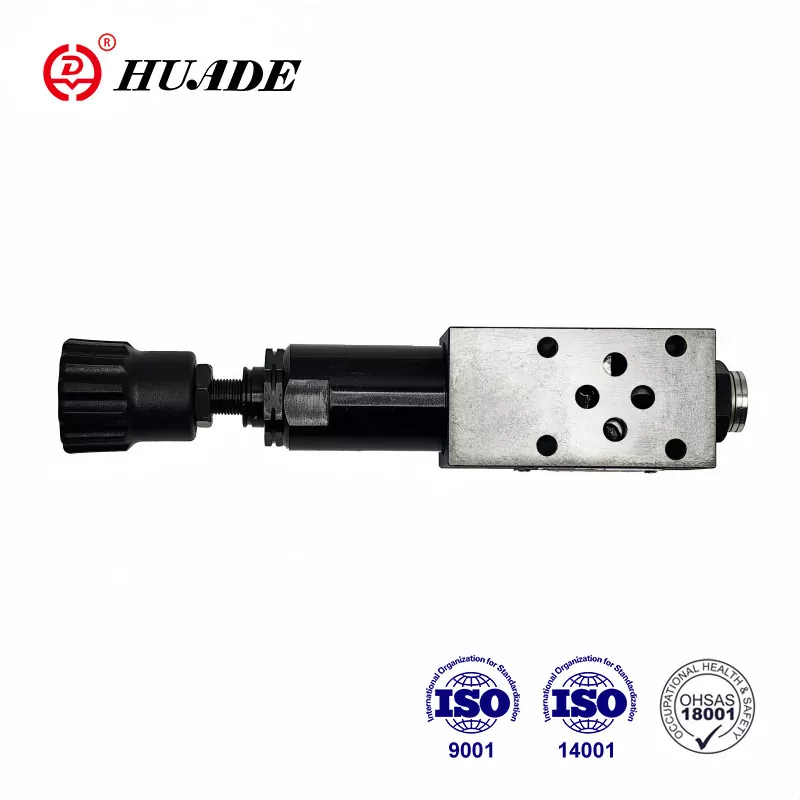

दबाव कम करने वाला वाल्व ZDR 6 DPO

Huade® दबाव कम करने वाले वाल्व हमेशा अंतरराष्ट्रीय मानकों पर खरे उतरे हैं। Huade हाइड्रोलिक उचित मूल्य पर हाइड्रोलिक उत्पाद उपलब्ध कराने के लिए लागत को नियंत्रित करने के लिए प्रचुर घरेलू संसाधनों का पूरा उपयोग करता है। हाइड्रोलिक सिस्टम के दबाव को कम करने के लिए दबाव कम करने वाले वाल्व ZDR 6 DP0 का उपयोग किया जा सकता है।

दबाव कम करने वाले वाल्व ZDR 6 DPO का उत्पाद पैरामीटर

दबाव कम करने वाले वाल्व ZDR 6 DPO की उत्पाद विशेषता और अनुप्रयोग

विशेषताएँ:

▶ सैंडविच प्लेट डिजाइन

आवेदन पत्र:

वाल्व प्रकार ZDR 6 DPO का उपयोग सिस्टम दबाव को कम करने के लिए किया जाता है।

दबाव कम करने वाले वाल्व ZDR 6 DPO का अनुभाग और प्रतीक

दबाव कम करने वाले वाल्व प्रकार ZDR 6 DPO...40B/40YM सैंडविच प्लेट डिज़ाइन के दबाव कम करने वाले वाल्व हैं। इसमें मूल रूप से वाल्व में हाउसिंग (1), कंट्रोल स्पूल (2), एक कम्प्रेशन स्प्रिंग सीटिंग (3) और एक कम्प्रेशन स्प्रिंग (4) होते हैं।

आराम की स्थिति में, वाल्व सामान्य रूप से खुला रहता है, और द्रव पोर्ट पी से पोर्ट पी1 तक बिना किसी बाधा के प्रवाहित हो सकता है। पोर्ट पी1 में दबाव एक ही समय में संपीड़न स्प्रिंग (4) के विपरीत स्पूल क्षेत्र में मौजूद होता है। जब पोर्ट P1 में दबाव निर्धारित दबाव स्तर से अधिक हो जाता है

संपीड़न स्प्रिंग (4) नियंत्रण स्पूल(2) संपीड़न स्प्रिंग (4) के विरुद्ध नियंत्रण स्थिति में चला जाता है और पोर्ट पी1 में निर्धारित दबाव को स्थिर रखता है।

यदि बाहरी ताकतों के कारण पोर्ट पी1 में दबाव और भी बढ़ जाता है, तो नियंत्रण स्पूल (2) को संपीड़न स्प्रिंग (4) की ओर और भी आगे ले जाया जाता है।

दबाव में और वृद्धि को रोकने के लिए पर्याप्त तरल पदार्थ टैंक में प्रवाहित होता है। स्प्रिंग चैम्बर को हमेशा ड्रिलिंग के माध्यम से पोर्ट टी (वाई) तक बाहरी टैंक में डाला जाता है।

ZDR 6 DPO...-40B की संरचना

ZDR 6 DPO...-40B के प्रतीक
