जब आप किसी बुलडोज़र को अपना ब्लेड उठाते हुए देखते हैं या किसी फ़ैक्टरी रोबोट को सटीकता से चलते हुए देखते हैं, तो एक छोटा लेकिन शक्तिशाली घटक यह सब संभव बनाता है: दिशात्मक नियंत्रण वाल्व।
यह मार्गदर्शिका आपको इन आवश्यक भागों के बारे में जानने के लिए आवश्यक सभी चीज़ों के बारे में बताएगी, जैसे कि वे कैसे काम करते हैं से लेकर आपकी आवश्यकताओं के लिए सही भाग चुनने तक।
एक दिशात्मक नियंत्रण वाल्व क्या है?
एक दिशात्मक नियंत्रण वाल्व (DCV) के बारे में सोचेंतरल पदार्थ के लिए यातायात नियंत्रक. जैसे एक ट्रैफिक लाइट एक चौराहे पर कारों को निर्देशित करती है, एक डीसीवी एक मशीन में विभिन्न पथों के माध्यम से हाइड्रोलिक तेल या संपीड़ित हवा को निर्देशित करती है। ये वाल्व द्रव ऊर्जा प्रणालियों के "मस्तिष्क" हैं, जो तरल पदार्थ को बताते हैं कि कहाँ और कब जाना है।
उन्हें "बैंग-बैंग" वाल्व क्यों कहा जाता है?
कई डीसीवी एक लाइट स्विच की तरह काम करते हैं - वे या तो पूरी तरह से चालू होते हैं या पूरी तरह से बंद होते हैं। इनके बीच में कोई स्थिति नहीं है, यही कारण है कि लोग कभी-कभी इन्हें "बैंग-बैंग" वाल्व भी कहते हैं। जब वे स्विच करते हैं, तो वे इसे जल्दी और पूरी तरह से करते हैं।
दिशात्मक नियंत्रण वाल्व कैसे काम करता है?
मूल भाग
प्रत्येक DCV में ये मुख्य घटक होते हैं:
वाल्व बॉडी:यह उस घर की तरह है जो सब कुछ एक साथ रखता है। इसके अंदर चैनल होते हैं जहां तरल पदार्थ प्रवाहित हो सकता है।
स्पूल या पॉपपेट:यह गतिशील भाग है जो वास्तव में प्रवाह को नियंत्रित करता है। इसे एक स्लाइडिंग दरवाजे की तरह समझें जो अलग-अलग रास्ते खोलता और बंद करता है।
बंदरगाह:ये कनेक्शन बिंदु हैं जहां पाइप जुड़ते हैं। उन्हें आम तौर पर लेबल किया जाता है:
- P= दबाव (जहाँ तरल पदार्थ आता है)
- T= टैंक (जहाँ तरल पदार्थ लौटता है)
- ए और बी= एक्चुएटर पोर्ट (जहां द्रव काम करने के लिए जाता है)
एक्चुएटर:यही स्पूल को हिलाता है। यह वह हैंडल हो सकता है जिसे आप दबाते हैं, कोई बिजली का तार, या तरल पदार्थ का दबाव।
यह प्रवाह को कैसे नियंत्रित करता है
जब एक्चुएटर स्पूल को घुमाता है, तो यह वाल्व बॉडी के अंदर विभिन्न छिद्रों और चैनलों को पंक्तिबद्ध करता है। यह तरल पदार्थ के प्रवाह के लिए नए रास्ते बनाता है। यह अलग-अलग रास्ते बनाने के लिए पहेली के टुकड़ों को पुनर्व्यवस्थित करने जैसा है।
दिशात्मक नियंत्रण वाल्व के प्रकार
वे कैसे चलते हैं (आंतरिक डिज़ाइन) द्वारा
स्पूल वाल्व
इनमें एक बेलनाकार टुकड़े (स्पूल) का उपयोग किया जाता है जो आगे और पीछे स्लाइड करता है। वे एक फिसलने वाली पहेली की तरह हैं जहां एक टुकड़े को हिलाने से कुछ रास्ते खुलते हैं और कुछ रास्ते बंद हो जाते हैं। वे बहुमुखी हैं लेकिन थोड़े से रिसाव की अनुमति देते हैं।
पॉपपेट वाल्व
इनमें एक गेंद, शंकु या डिस्क का उपयोग किया जाता है जो प्रवाह को अनुमति देने के लिए सीट को ऊपर उठाता है या इसे रोकने के लिए नीचे दबाता है। एक बोतल में बंद कॉर्क के बारे में सोचें - जब आप इसे हटाते हैं, तो तरल पदार्थ बाहर निकलता है। ये वाल्व लगभग बिना किसी रिसाव के बहुत कसकर सील हो जाते हैं।
रोटरी वाल्व
फिसलने के बजाय, ये विभिन्न मार्गों को पंक्तिबद्ध करने के लिए घूमते हैं। वे विभिन्न दरवाजे खोलने के लिए ताले में चाबी घुमाने के समान हैं।
वे कैसे संचालित होते हैं
मैनुअल वाल्व
आप इन्हें लीवर, बटन या पैडल का उपयोग करके हाथ से संचालित करते हैं। वे मैनुअल कार ट्रांसमिशन की तरह सरल और विश्वसनीय हैं।

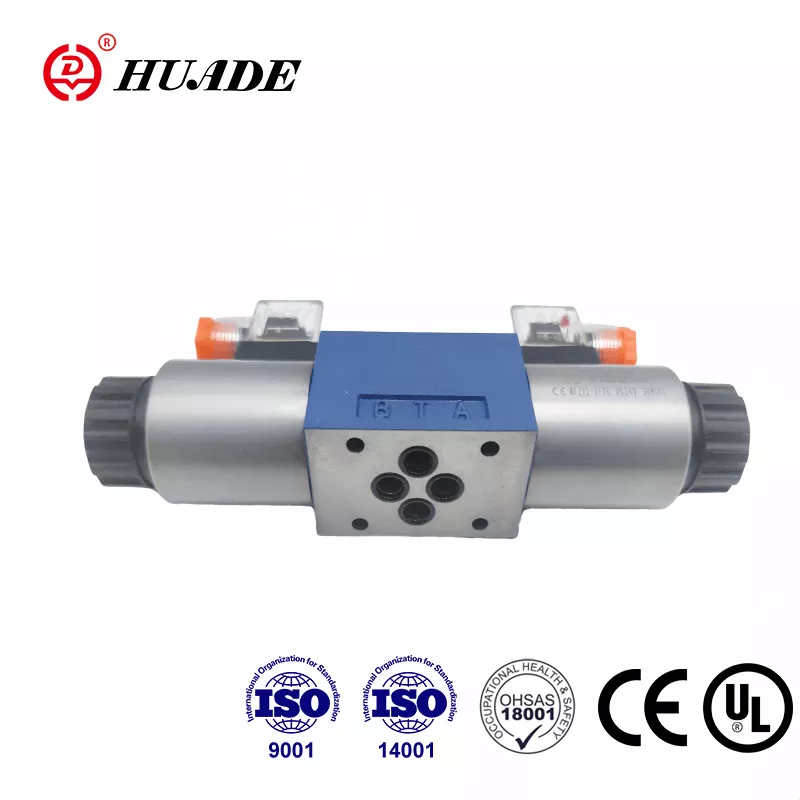

सोलेनॉइड वॉल्व
ये विद्युत से संचालित होते हैं। जब आप विद्युत संकेत भेजते हैं, तो एक चुंबकीय कुंडल वाल्व को घुमाता है। यह आपके वाल्व के लिए रिमोट कंट्रोल रखने जैसा है।
पायलट-संचालित वाल्व
ये वाल्व को स्थानांतरित करने के लिए द्रव दबाव का उपयोग करते हैं। वे तब उपयोगी होते हैं जब आपको किसी बड़े वाल्व को हिलाने के लिए बहुत अधिक बल की आवश्यकता होती है, जैसे कार में पावर स्टीयरिंग का उपयोग करना।
पदों और बंदरगाहों की संख्या के अनुसार
नामकरण प्रणाली पहली बार में भ्रमित करने वाली लग सकती है, लेकिन वास्तव में यह सरल है:
- 2/2 वाल्व:2 पोर्ट, 2 स्थिति (ऑन/ऑफ स्विच की तरह)
- 3/2 वाल्व:3 पोर्ट, 2 स्थिति (एकल-अभिनय सिलेंडर के लिए सामान्य)
- 4/2 वाल्व:4 पोर्ट, 2 पोजीशन (डबल-एक्टिंग सिलेंडर के लिए मानक)
- 4/3 वाल्व:4 पोर्ट, 3 स्थिति (एक तटस्थ मध्य स्थिति शामिल है)
केंद्र स्थितियाँ (3-स्थिति वाल्वों के लिए)
- खुला केंद्र:सभी पोर्ट एक साथ जुड़ते हैं - जैसे एक घर के सभी दरवाजे खुलते हैं
- बंद केंद्र:सभी बंदरगाह अवरुद्ध हैं - जैसे सभी दरवाजे बंद हो रहे हैं
- अग्रानुक्रम केंद्र:दबाव टैंक से जुड़ता है, लेकिन एक्चुएटर पोर्ट अवरुद्ध हैं
- फ्लोट सेंटर:एक्चुएटर पोर्ट टैंक से जुड़ते हैं, लेकिन दबाव अवरुद्ध हो जाता है
सही वाल्व का चयन: मुख्य विशिष्टताएँ
प्रवाह रेटिंग (सीवी)
यह आपको बताता है कि वाल्व कितना तरल पदार्थ संभाल सकता है। इसे 1 पीएसआई दबाव ड्रॉप पर गैलन प्रति मिनट (जीपीएम) के रूप में मापा जाता है। इसे बगीचे की नली के व्यास की तरह समझें - बड़ी संख्या का मतलब अधिक प्रवाह क्षमता है।
दाब मूल्यांकन
यह अधिकतम दबाव है जिसे वाल्व सुरक्षित रूप से संभाल सकता है। इसे आमतौर पर पीएन (जैसे 350 बार के लिए पीएन350) या पीएसआई में चिह्नित किया जाता है। इस सीमा को पार न करें, अन्यथा वाल्व विफल हो सकता है।
प्रतिक्रिया समय
सोलनॉइड वाल्वों के लिए, वे कितनी तेजी से स्थिति बदल सकते हैं, आमतौर पर मिलीसेकंड में मापा जाता है। जिन अनुप्रयोगों के लिए त्वरित गति की आवश्यकता होती है, उनके लिए तेज़ प्रतिक्रिया समय बेहतर होता है।
रिसाव वर्ग
इससे पता चलता है कि वाल्व कितनी अच्छी तरह सील है:
- कक्षा IV:कुछ रिसाव (रेटेड प्रवाह का 0.01%)
- कक्षा V:कम रिसाव
- कक्षा VI:बुलबुला-तंग (लगभग कोई रिसाव नहीं)
सरल से स्मार्ट तक: नियंत्रण के प्रकार
चालू/बंद वाल्व (मानक डीसीवी)
ये बुनियादी "बैंग-बैंग" वाल्व हैं जिनके बारे में हमने बात की। वे या तो पूरी तरह से खुले हैं या पूरी तरह से बंद हैं। वे किसी हिस्से को जकड़ने या सिलेंडर को पूरी तरह से फैलाने जैसे सरल कार्यों के लिए बिल्कुल उपयुक्त हैं।
आनुपातिक वाल्व
ये द्रव प्रवाह के लिए डिमर स्विच की तरह हैं। केवल चालू/बंद करने के बजाय, वे प्रवाह दर को नियंत्रित करने के लिए आंशिक रूप से खुले हो सकते हैं। यह आपको सहज, परिवर्तनीय गति नियंत्रण प्रदान करता है। वे क्रेन संचालन जैसे अनुप्रयोगों के लिए बहुत अच्छे हैं जहां आप सुचारू गति चाहते हैं।
सर्वो वाल्व
ये वाल्व जगत के सटीक उपकरण हैं। वे बेहद सटीक नियंत्रण प्रदान करते हैं और सटीक स्थिति या प्रवाह बनाए रखने के लिए फीडबैक का जवाब दे सकते हैं। इनका उपयोग उड़ान सिमुलेटर और सीएनसी मशीनों जैसे उच्च-स्तरीय अनुप्रयोगों में किया जाता है।
वास्तविक दुनिया के अनुप्रयोग
निर्माण उपकरण
- उत्खननकर्ता:बूम, आर्म, बाल्टी और रोटेशन को नियंत्रित करने के लिए एकाधिक 4/3 वाल्व का उपयोग करें। पायलट-संचालित आनुपातिक वाल्व ऑपरेटर को सुचारू नियंत्रण देते हैं।
- बुलडोजर:ब्लेड कोण और ऊंचाई, साथ ही ट्रैक ड्राइव सिस्टम को नियंत्रित करने के लिए डीसीवी का उपयोग करें।
उत्पादन
- सीएनसी मशीनें:टूल क्लैम्पिंग के लिए सोलनॉइड डीसीवी और सटीक स्थिति के लिए आनुपातिक वाल्व का उपयोग करें।
- असेम्बली लाइनें:वायवीय डीसीवी ग्रिपर, लिफ्टर और सॉर्टिंग तंत्र संचालित करते हैं।
कृषि
- ट्रैक्टर:मल्टी-स्पूल वाल्व ब्लॉक हल और घास काटने की मशीन जैसे उपकरणों को नियंत्रित करते हैं।
- हार्वेस्टर:डीसीवी हेडर की ऊंचाई और सफाई पंखे की गति को नियंत्रित करते हैं।
एयरोस्पेस
- विमान लैंडिंग गियर:सर्वो वाल्व विस्तार और वापसी के लिए सटीक, विश्वसनीय नियंत्रण प्रदान करते हैं।
- उड़ान नियंत्रण:उच्च-प्रदर्शन सर्वो वाल्व फ्लाई-बाय-वायर सिस्टम को सक्षम करते हैं।
बाज़ार अवलोकन: कौन क्या बनाता है
वैश्विक दिशात्मक नियंत्रण वाल्व बाजार लगभग $8-10 बिलियन का है और प्रति वर्ष 5-11% की दर से बढ़ रहा है। प्रमुख खिलाड़ियों में शामिल हैं:
- बॉश रेक्स्रोथ:मजबूत हाइड्रोलिक वाल्व और उद्योग 4.0 एकीकरण के लिए जाना जाता है
- पार्कर हैनिफिन:हाइड्रोलिक और वायवीय दोनों अनुप्रयोगों के लिए व्यापक रेंज प्रदान करता है
- ईटन/डैनफॉस:स्मार्ट वाल्व प्रौद्योगिकियों के साथ मोबाइल हाइड्रोलिक्स में मजबूत
- एसएमसी:कॉम्पैक्ट, उच्च-प्रवाह डिज़ाइन के साथ अग्रणी वायवीय वाल्व निर्माता
- उत्सव:वाल्व द्वीप और डिजिटल प्लेटफ़ॉर्म सहित नवीन वायवीय समाधान
- मूग:मांग वाले अनुप्रयोगों के लिए उच्च परिशुद्धता वाले सर्वो वाल्व
भविष्य: स्मार्ट वाल्व और उद्योग 4.0
स्मार्ट सुविधाएँ
आधुनिक वाल्व अंतर्निहित सेंसर के साथ अधिक स्मार्ट हो रहे हैं जो निगरानी करते हैं:
- तापमान
- चक्रों की संख्या
- स्थिति प्रतिक्रिया
- प्रवाह दर
- संदूषण स्तर
डिजिटल एकीकरण
नए वाल्व प्रोटोकॉल का उपयोग करके संचार कर सकते हैं जैसे:
- आईओ-लिंक
- ईथरनेट/आईपी
- प्रोफिबस
- Modbus
यह उन्हें नैदानिक डेटा को केंद्रीय नियंत्रण प्रणालियों में भेजने की अनुमति देता है, जिससे पूर्वानुमानित रखरखाव सक्षम हो जाता है।
पूर्वानुमानित रखरखाव
वाल्वों के विफल होने की प्रतीक्षा करने के बजाय, स्मार्ट सिस्टम वास्तविक समय डेटा के आधार पर अनुमान लगा सकते हैं कि रखरखाव की आवश्यकता कब होगी। इससे अप्रत्याशित डाउनटाइम कम हो जाता है और पैसे की बचत होती है।
सामान्य समस्याओं का निवारण
वाल्व सक्रिय नहीं होगा
संभावित कारण:कोई विद्युत संकेत नहीं, जली हुई कुंडल, कम पायलट दबाव
समाधान:वोल्टेज की जांच करें, मैनुअल ओवरराइड का परीक्षण करें, पायलट वायु/तेल आपूर्ति को सत्यापित करें
धीमी या झटकेदार हरकत
संभावित कारण:आंतरिक रिसाव, दूषित द्रव, गलत वाल्व आकार
समाधान:रिसाव का परीक्षण करें, तरल पदार्थ और फिल्टर बदलें, वाल्व का आकार सत्यापित करें
एक्चुएटर बहाव
संभावित कारण:गलत केंद्र स्थिति, घिसा हुआ स्पूल, बाहरी रिसाव
समाधान:वाल्व कॉन्फ़िगरेशन की जाँच करें, आंतरिक टूट-फूट का परीक्षण करें, कनेक्शन का निरीक्षण करें
बाहरी रिसाव
संभावित कारण:घिसी हुई सीलें, ढीले बोल्ट, टूटा हुआ शरीर
समाधान:सील बदलें, बोल्ट टॉर्क की जांच करें, क्षति का निरीक्षण करें
शोर या ज़्यादा गरम होना
संभावित कारण:गुहिकायन, वाल्व बहुत छोटा, दबाव बहुत अधिक
समाधान:द्रव स्तर की जाँच करें, वाल्व का आकार सत्यापित करें, राहत वाल्व सेटिंग समायोजित करें
रखरखाव की सर्वोत्तम प्रथाएँ
नियमित निरीक्षण
- बाहरी लीक की जाँच करें
- क्षरण या क्षति की तलाश करें
- सत्यापित करें कि सभी कनेक्शन कड़े हैं
- परीक्षण मैनुअल ओवरराइड
द्रव रखरखाव
- संदूषण के लिए नियमित रूप से तरल पदार्थ का नमूना लें
- शेड्यूल पर फ़िल्टर बदलें
- सिस्टम का तापमान 140°F (60°C) से कम रखें
- उचित तरल स्तर बनाए रखें
निवारक कार्रवाई
- चिपकने से बचाने के लिए समय-समय पर वाल्वों को घुमाएँ
- स्पेयर पार्ट्स की सूची रखें
- उचित उपयोग पर ऑपरेटरों को प्रशिक्षित करें
- दस्तावेज़ रखरखाव इतिहास
सही चुनाव करना
दिशात्मक नियंत्रण वाल्व का चयन करते समय, इन कारकों पर विचार करें:
कार्य की आवश्यकता:आपको कितने बंदरगाहों और पदों की आवश्यकता है?
दबाव और प्रवाह:आपकी सिस्टम आवश्यकताएँ क्या हैं?
द्रव प्रकार:हाइड्रोलिक तेल, हवा, पानी, या विशेष तरल पदार्थ?
नियंत्रण विधि:मैनुअल, इलेक्ट्रिक, या पायलट ऑपरेशन?
पर्यावरण:तापमान, धूल, खतरनाक क्षेत्र?
बजट:प्रारंभिक लागत बनाम दीर्घकालिक विश्वसनीयता
निष्कर्ष
दिशात्मक नियंत्रण वाल्व आधुनिक मशीनरी के गुमनाम नायक हैं। निर्माण स्थल पर उत्खनन से लेकर असेंबली लाइन पर रोबोट तक, ये वाल्व नियंत्रित गति को संभव बनाते हैं। जैसे-जैसे प्रौद्योगिकी आगे बढ़ रही है, वाल्व स्मार्ट होते जा रहे हैं और डिजिटल प्रणालियों के साथ अधिक एकीकृत होते जा रहे हैं, लेकिन उनका मौलिक काम वही रहता है: उपयोगी कार्य बनाने के लिए द्रव के प्रवाह को नियंत्रित करना।
चाहे आप एक नई प्रणाली डिज़ाइन कर रहे हों, किसी मौजूदा समस्या का निवारण कर रहे हों, या बस यह समझने की कोशिश कर रहे हों कि चीजें कैसे काम करती हैं, दिशात्मक नियंत्रण वाल्व को समझने से हर दिन हमें घेरने वाली तरल ऊर्जा प्रणालियों को समझने का द्वार खुल जाता है।
डीसीवी के साथ सफलता की कुंजी आपकी विशिष्ट एप्लिकेशन आवश्यकताओं के लिए सही वाल्व प्रकार का मिलान करना, उन्हें ठीक से बनाए रखना और विकसित प्रौद्योगिकियों के साथ अद्यतित रहना है। इस आधार के साथ, आप इन महत्वपूर्ण घटकों के बारे में सूचित निर्णय लेने के लिए अच्छी तरह से सुसज्जित होंगे।
