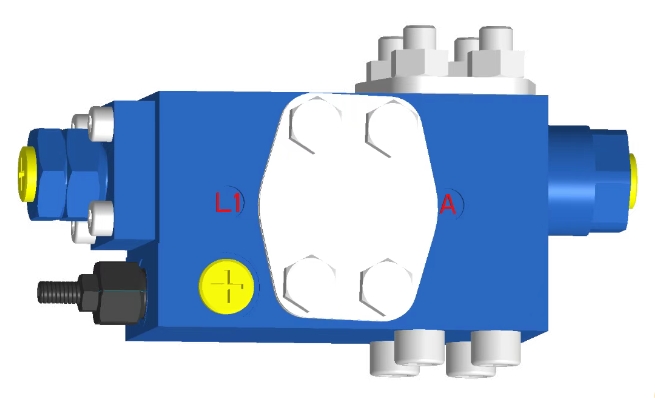

HD-BLV20-1X बैलेंसिंग वाल्व निर्माण मशीनरी के हाइड्रोलिक सिस्टम में एक प्रमुख घटक है, विशेष रूप से उठाने वाले उपकरण (जैसे ट्रक क्रेन, टॉवर क्रेन, हवाई कार्य प्लेटफॉर्म, आदि) में।
मूलभूत प्रकार्य
▪लोड नियंत्रण और गति सटीकता
①आंतरिक पायलट आनुपातिक नियंत्रण एक्चुएटर (सिलेंडर/मोटर) की सुचारू शुरुआत और समाप्ति का एहसास करता है, जिससे उच्च जड़ता भार के तहत घबराहट या प्रभाव समाप्त हो जाता है।
②यह भारी वस्तुओं को उठाने और कम करने, परिवर्तनीय आयाम दूरबीन आंदोलन जैसे कार्यों में चरणहीन गति विनियमन क्षमता प्रदान करता है, और सूक्ष्म-गति संचालन (जैसे सटीक उठाने) की आवश्यकताओं को अनुकूलित करता है।
▪सुरक्षा धारण समारोह
① एकीकृत मैकेनिकल लोड होल्डिंग वाल्व लोड को नियंत्रण से बाहर होने से रोक सकता है, भले ही हाइड्रोलिक नली फट जाए या सिस्टम गलती से दबाव छोड़ दे (आईएसओ 13849 सुरक्षा मानकों के अनुसार)।
② चरम दबाव के कारण एक्चुएटर को होने वाले नुकसान से बचाने के लिए जब पाइपलाइन का दबाव असामान्य रूप से बढ़ जाता है तो अंतर्निहित माध्यमिक सुरक्षा सुरक्षा वाल्व दबाव छोड़ता है।
▪विरोधी प्रवाह उतार-चढ़ाव क्षमता
1. दबाव क्षतिपूर्ति डिज़ाइन अपनाया गया है। जब पंप पर्याप्त तेल की आपूर्ति नहीं कर रहा है (जैसे कि इंजन की गति में गिरावट) या लोड अचानक बदल जाता है, तो एक्चुएटर की "स्टॉल-रेंगना" घटना से बचने के लिए वाल्व का उद्घाटन स्वचालित रूप से समायोजित हो जाता है।
▪तकनीकी मुख्य बातें

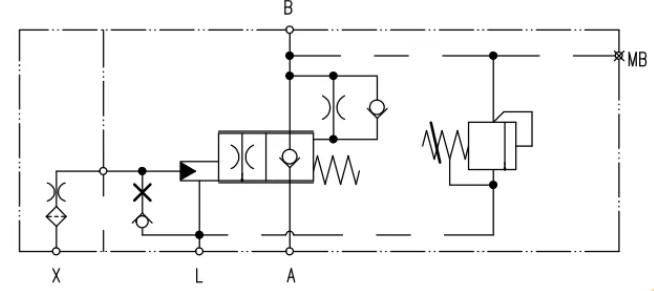

⑴ समग्र वाल्व कोर संरचना: पाइपलाइन रिसाव बिंदुओं को कम करने के लिए मुख्य संतुलन वाल्व, अधिभार वाल्व और चेक वाल्व को एक में एकीकृत किया गया है।
⑵गतिशील प्रतिक्रिया अनुकूलन: पायलट नियंत्रण तेल सर्किट डिजाइन उद्घाटन और समापन अंतराल को कम करता है, और प्रतिक्रिया समय 50ms से कम है।
⑶व्यापक तापमान रेंज अनुकूलन: वाल्व बॉडी सामग्री और सील -40 ℃ ~ 120 ℃ कामकाजी परिस्थितियों में स्थिर रूप से काम कर सकते हैं।
का उत्पाद पैरामीटर HD-BLV20-1X संतुलन वाल्व
| आकार | एचडी-बीएलवी20-1एक्स | |
| अधिकतम कार्य दबाव | 420बार | |
| ए पोर्ट पर अधिकतम दबाव (इनलेट/रिटर्न ऑयल) | 420बार | |
| पोर्ट बी पर अधिकतम दबाव (एक्चुएटर/लोड) | 420बार | |
| पोर्ट एक्स पर अधिकतम पायलट दबाव | 420बार | |
| अधिकतम प्रवाह | 350L/मिनट | |
| प्रवाह की दिशा | ए→बी, नॉन-रिटर्न वाल्व के माध्यम से मुक्त प्रवाह | |
| बी→ए, नियंत्रित प्रवाह | ||
| नियंत्रण विधि | हाइड्रोलिक नियंत्रण अनुपात | |
| खुला अनुपात | 113:1 | |
| तेल का तापमान(℃） | -20~80℃ | |
| आकार | SAE1''6000psi | |
| तेल बंदरगाह का आकार | ए、बी | SAE1'' 6000psi |
| एक्स、एल、एल1、एमबी | जी1/4'' | |
