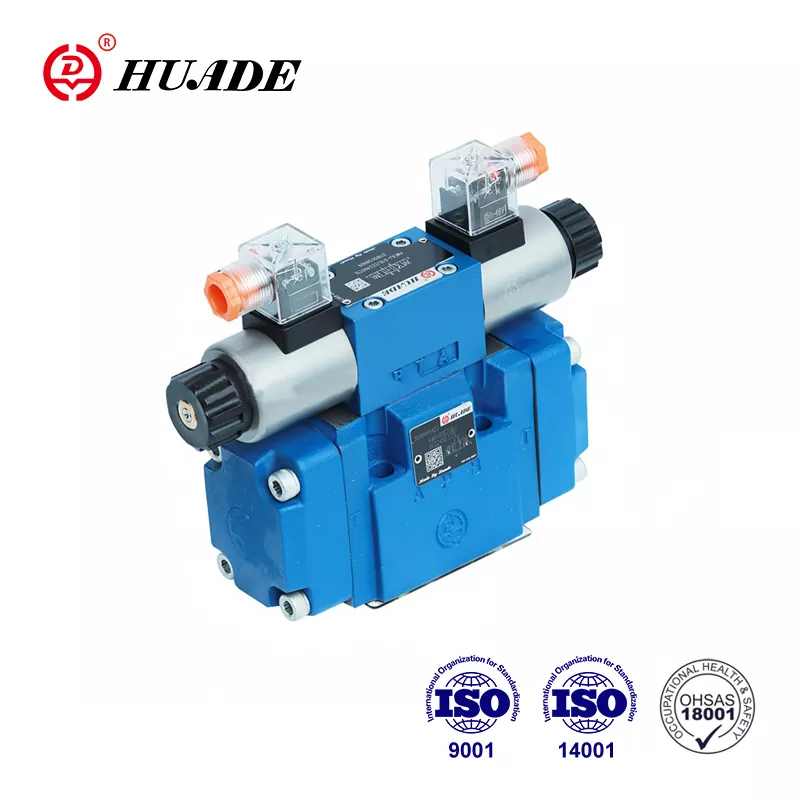

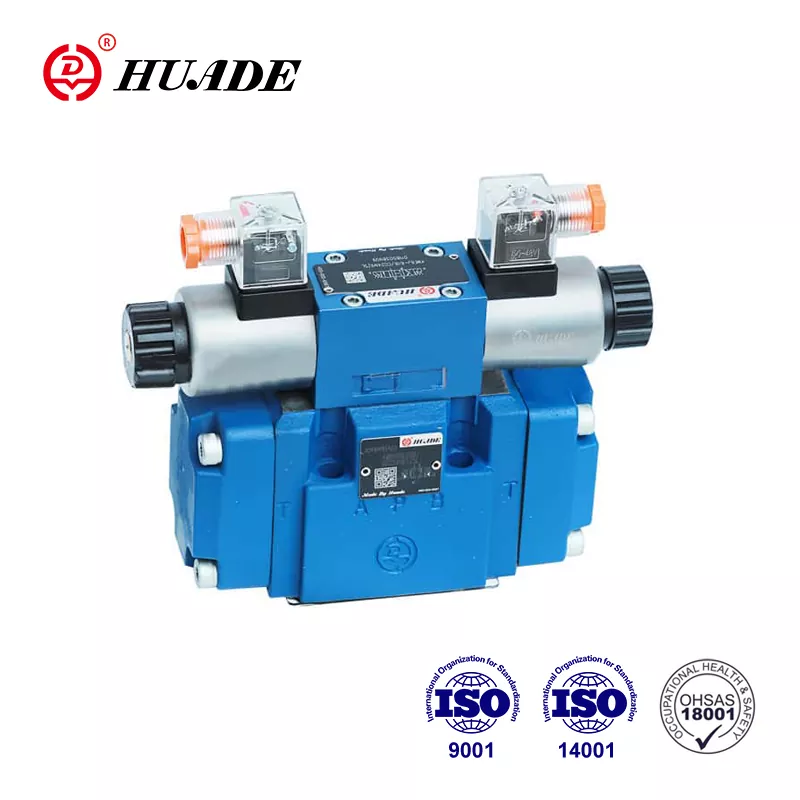

1979 में चीनी और जर्मन सरकारों के बीच रणनीतिक साझेदारी के माध्यम से स्थापित, हुआडे हाइड्रोलिक को रेक्सरोथ के साथ दो दीर्घकालिक सहयोग अनुभव प्राप्त हुए हैं। Huade® 4WEH 16 J इलेक्ट्रो हाइड्रोलिक डायरेक्शनल कंट्रोल वाल्व उसी श्रृंखला में रेक्सरोथ वाल्व का एक सस्ता विकल्प है। फैक्ट्री ने ISO9001, ISO14001 और OH SAS18001 पारित कर दिया है। Huade हाइड्रोलिक गुणवत्ता पर बहुत जोर देता है। हाइड्रोलिक वाल्वों की उच्च गुणवत्ता सुनिश्चित करने के लिए, फैक्ट्री दुनिया भर से आयातित 750 से अधिक उन्नत उत्पादन उपकरण संचालित करती है। Huade® हाइड्रोलिक उत्पादों का व्यापक रूप से इंजीनियरिंग और निर्माण मशीनरी, मशीन टूल्स, पर्यावरण संरक्षण, जहाज निर्माण, एयरोस्पेस, रेल पारगमन, सैन्य उद्योग और अन्य क्षेत्रों में उपयोग किया जाता है।
|
4WEH16 टाइप करें |
|||
|
परिचालन दबाव, अधिकतम। (एमपीए) |
H-4WEH16 |
4WEH16 |
|
|
से 35 |
से 28 |
||
|
पोर्ट टी |
पायलट तेल निकास बाहरी (एमपीए) |
से 25 |
से 25 |
|
पायलट तेल निकास आंतरिक (एमपीए) |
सोलनॉइड (डीसी) |
सोलनॉइड (एसी) |
|
|
से 16 |
से 10 |
||
|
दबाव केन्द्रित होना असंभव है |
|||
|
पोर्टवाई |
पायलट तेल निकास बाहरी (एमपीए) |
=16 |
～10 |
|
पायलट दबाव न्यूनतम. |
पायलट तेल निकास बाहरी (एमपीए) |
3-स्थिति वाल्व,1.2 |
|
|
पायलट तेल आपूर्ति आंतरिक (एमपीए) |
स्पूल सी, एफ, जी, एच, पी, टी, वी, जेड, एस के लिए |
||
|
परिचालन दाब। अधिकतम. (एमपीए) |
से 25 |
||
|
हाइड्रोलिक द्रव |
खनिज तेल या फॉस्फेट एस्टर |
||
|
दबाव द्रव तापमान रेंज (℃) |
-30～+80 |
||
|
चिपचिपाहट सीमा (मिमी2/सेकेंड) |
10～+800 |
||
विशेषताएँ:
▶ तरल पदार्थ के प्रवाह की शुरुआत और दिशा को नियंत्रित करने के लिए वाल्व का उपयोग किया जाता है
▶ इलेक्ट्रो-हाइड्रोलिक ऑपरेशन (WEH), हाइड्रोलिक ऑपरेशन (WH)
▶ सबप्लेट माउंटिंग के लिए
▶ स्प्रिंग या दबाव-केंद्रित, स्प्रिंग या हाइड्रोलिक ऑफसेट
▶ वेट-पिन डीसी या एसी सोलनॉइड, वैकल्पिक
▶ मैनुअल ओवरराइड, वैकल्पिक
▶ व्यक्तिगत या केंद्रीय कनेक्शन के रूप में विद्युत कनेक्शन
▶ स्थानांतरण समय समायोजन, वैकल्पिक
▶ मुख्य वाल्व के पी-चैनल में प्री-लोड वाल्व, वैकल्पिक
▶ डेटा शीट के लिए सहायक उपकरण
मुख्य स्पूल पर स्ट्रोक समायोजन, वैकल्पिक
स्ट्रोक समायोजन और/या अंत स्थिति संकेतक, वैकल्पिक
मुख्य स्पूल पर यांत्रिक या आगमनात्मक सीमा स्विच (निकटता प्रकार), वैकल्पिक
▶ डिन 24 340 फॉर्म ए, आईएसओ 4401 और सीईटीओपी - आरपी 121एच पर पोर्टिंग पैटर्न
आवेदन पत्र:
दिशात्मक नियंत्रण वाल्व 4WEH 16 J का उपयोग द्रव प्रवाह की शुरुआत और दिशा को नियंत्रित करने के लिए किया जाता है।
दिशात्मक वाल्व प्रकार 4WEH..
WEH प्रकार के वाल्व इलेक्ट्रो-हाइड्रोलिक ऑपरेशन के साथ दिशात्मक स्पूल वाल्व हैं
दिशात्मक वाल्व में मूल रूप से आवास (1), मुख्य नियंत्रण स्पूल (2), एक या दो रिटर्न स्प्रिंग्स और एक या दो सोलनॉइड के साथ पायलट वाल्व (4) के साथ मुख्य वाल्व शामिल होते हैं।
मुख्य वाल्व में मुख्य नियंत्रण स्पूल(2) को स्प्रिंग्स द्वारा तटस्थ या प्रारंभिक स्थिति में रखा जाता है।
4WEH का कटअवे दृश्य
