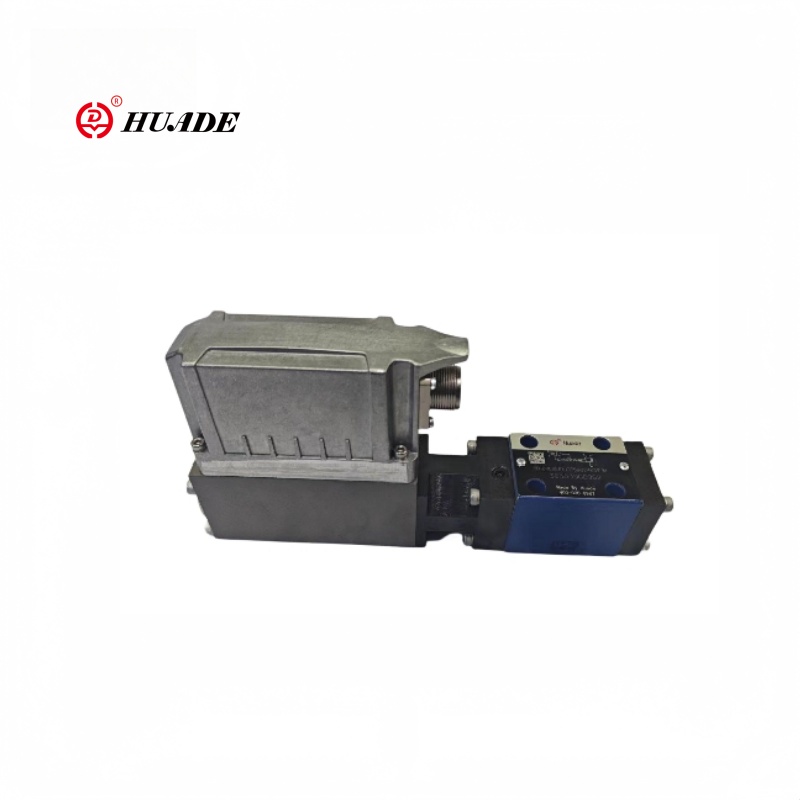

आनुपातिक दबाव वाल्व drebe 6x-1x को कम करना

छह-तरफ़ा पायलट-संचालित आनुपातिक दबाव वाल्व ड्रेबे 6x-1x श्रृंखला को कम करने वाला आनुपातिक दबाव एक पायलट डिजाइन को अपनाता है, जो मुख्य वाल्व कोर ड्राइविंग बल को कम कर सकता है और प्रतिक्रिया की गति में सुधार कर सकता है (आवृत्ति प्रतिक्रिया 10Hz से अधिक तक पहुंच सकती है)। छह-तरफ़ा संरचना पाइपलाइन की जटिलता को कम करती है और कॉम्पैक्ट रिक्त स्थान के लिए उपयुक्त है। वाल्व Drebe 6x-1x मानक औद्योगिक संचार प्रोटोकॉल (जैसे PROFINET, EtherCAT) का समर्थन करता है, जो बुद्धिमान हाइड्रोलिक सिस्टम में एकीकृत करना आसान है।

आनुपातिक दबाव का उत्पाद पैरामीटर वाल्व ड्रेबे 6x-1x को कम करना

उत्पाद सुविधा और आनुपातिक दबाव का अनुप्रयोग वाल्व drebe 6x-1x को कम करना

विशेषताएँ:

▶ पायलट संचालन वाल्व के साथ स्थिति प्रतिक्रिया और ऑन-बोर्ड इलेक्ट्रॉनिक्स के साथ उपभोक्ता में सिस्टम के दबाव को कम करने के लिए (केवल पायलट तेल आंतरिक)

▶ 3-वे संस्करण (p-a/a -t), pmin = pt

▶ संपीड़न वसंत के खिलाफ आर्मेचर की स्थिति के माध्यम से समायोज्य

▶ स्थिति-नियंत्रित, न्यूनतम हिस्टैरिसीस <1 %, तेजी से प्रतिक्रिया समय, तकनीकी डेटा देखें

▶ दोषपूर्ण इलेक्ट्रॉनिक्स के साथ भी एक सुरक्षित स्तर तक दबाव सीमा (सोलनॉइड करंट I> IMAX)

▶ सबप्लेट अटैचमेंट के लिए, आईएसओ 4401-03-02-0-05 के लिए बढ़ते छेद कॉन्फ़िगरेशन। कैटलॉग शीट RE45053 (अलग से ऑर्डर) के अनुसार सबप्लेट्स

▶ प्लग-इन कनेक्टर को DIN 43563-AM6, कैटलॉग शीट RE 08008 (अलग से ऑर्डर) देखें

▶ ऑन-बोर्ड ट्रिगर इलेक्ट्रॉनिक्स के लिए डेटा

आवेदन पत्र:

वाल्व ड्रेबे 6x-1x श्रृंखला को कम करने वाला आनुपातिक दबाव औद्योगिक हाइड्रोलिक सिस्टम में एक उच्च-प्रदर्शन घटक है, जो जटिल कामकाजी परिस्थितियों के लिए उपयुक्त है, जिसमें सटीक दबाव नियंत्रण और गतिशील प्रतिक्रिया जैसे निर्माण मशीनरी, मेटालर्जिकल उपकरण, इंजेक्शन मोल्डिंग मशीन और डाई-कास्टिंग मशीनों की आवश्यकता होती है।

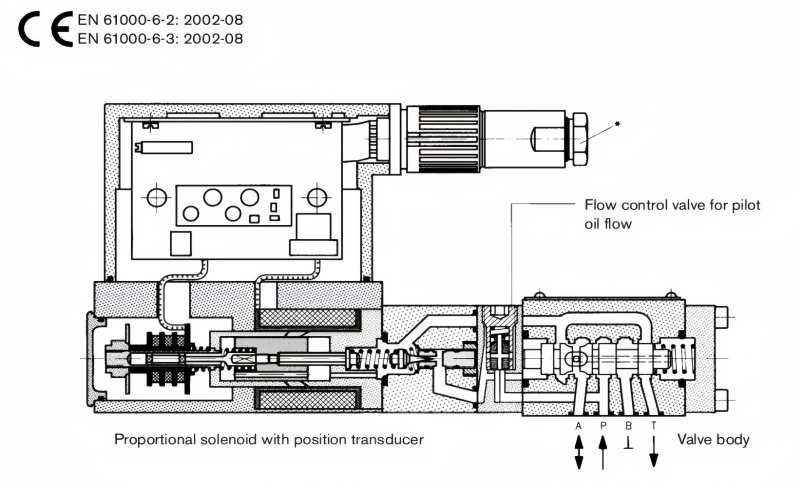

कार्य और आनुपातिक दबाव का खंड वाल्व drebe 6x-1x को कम करना

सामान्य

TYPE DREBE6X आनुपातिक दबाव कम करने वाले वाल्व को 3-तरफ़ा मुख्य चरण के साथ संचालित पायलट हैं।

पायलट वाल्व (दबाव राहत वाल्व पायलट चरण) को आंतरिक रूप से पी के माध्यम से पायलट तेल के नियंत्रित प्रवाह के साथ आपूर्ति की जाती है।

वाल्व को ऑन-बोर्ड इलेक्ट्रॉनिक्स के साथ स्थिति-नियंत्रित आनुपातिक सोलनॉइड के माध्यम से सक्रिय किया जाता है।

इन वाल्वों के साथ, ए (उपभोक्ता) में दबाव को असीम रूप से समायोजित किया जा सकता है और सेटपॉइंट के संबंध में कम किया जा सकता है।

बुनियादी सिद्धांत

ए में सिस्टम के दबाव को समायोजित करने के लिए, ट्रिगर इलेक्ट्रॉनिक्स में एक सेटपॉइंट सेट किया गया है। इस सेटपॉइंट के आधार पर, इलेक्ट्रॉनिक्स वसंत बल के खिलाफ सोलनॉइड की स्थिति को नियंत्रित करते हैं। आनुपातिक सोलनॉइड को वसंत विशेषता वक्र पर सटीक रूप से तैनात किया जाता है। पायलट चरण को एक प्रवाह नियंत्रण वाल्व के माध्यम से <0.6 एल/मिनट के प्रवाह दर पर पी से तेल के साथ आपूर्ति की जाती है। पायलट दबाव की तुलना उपभोक्ता दबाव (प्लस वसंत) के साथ की जाती है और विनियमित किया जाता है।

वसंत का परिणाम पिन = पी में टी में होता है।

अधिकतम सुरक्षा के लिए दबाव सीमा

यदि इलेक्ट्रॉनिक्स में कोई गलती होती है, ताकि सोलनॉइड करंट (IMAX) एक अनियंत्रित तरीके से अपने निर्दिष्ट स्तर से अधिक हो जाए, तो दबाव द्वारा निर्धारित स्तर से ऊपर नहीं बढ़ सकता है

अधिकतम वसंत बल।
