क्या आपने कभी सोचा है कि उत्खनन और बुलडोजर जैसी भारी मशीनरी को अपनी अविश्वसनीय शक्ति कैसे मिलती है? रहस्य अक्सर एक अक्षीय पिस्टन पंप नामक किसी चीज़ में निहित होता है। लेकिन यहाँ एक सवाल है जो कई लोगों को पहेली करता है: क्या अक्षीय पिस्टन पंप वास्तव में दबाव बनाते हैं?
संक्षिप्त उत्तर हां है - लेकिन जिस तरह से आप सोच सकते हैं उस तरह से नहीं। चलो हाइड्रोलिक शक्ति की इस आकर्षक दुनिया में गोता लगाएँ और पता चलता है कि ये अद्भुत मशीनें कैसे काम करती हैं।

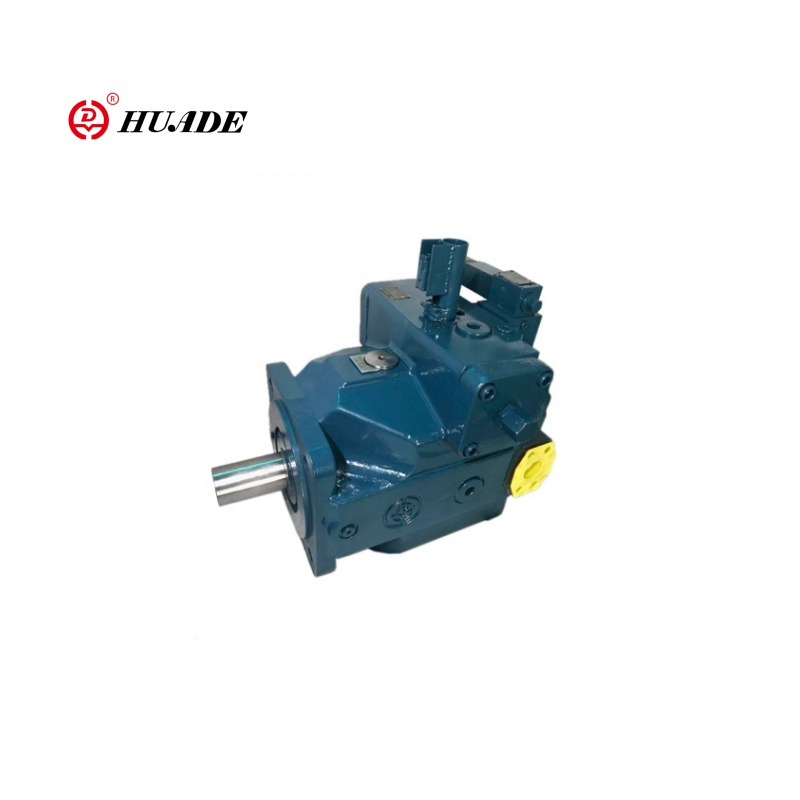

वास्तव में एक अक्षीय पिस्टन पंप क्या है?
एक अक्षीय पिस्टन पंप को एक हाइड्रोलिक सिस्टम के दिल के रूप में सोचें। जैसे आपका दिल आपके शरीर के माध्यम से रक्त पंप करता है, यह पंप मशीनों के माध्यम से हाइड्रोलिक द्रव को काम करता है ताकि वे काम कर सकें।
"अक्षीय पिस्टन" नाम यह कैसे बनाया गया है:
- AXIALइसका मतलब है कि पिस्टन मुख्य शाफ्ट के रूप में एक ही लाइन के साथ आगे -पीछे चलते हैं
- पिस्टनछोटे सिलेंडर को संदर्भित करता है जो वास्तविक पंपिंग कार्य करते हैं
ये पंप विशेष हैं क्योंकि वे अत्यधिक उच्च दबाव को संभाल सकते हैं - कभी -कभी 6,500 साई (प्रति वर्ग इंच पाउंड) तक। यह हर वर्ग इंच पर नीचे दबाने वाली चार कारों का वजन होने जैसा है!
बड़ा सवाल: क्या वे वास्तव में दबाव पैदा करते हैं?
यहां यह दिलचस्प है। इंजीनियरिंग में एक आम कहावत है: "पंप प्रवाह बनाते हैं, दबाव नहीं।" जबकि यह स्मार्ट लगता है, यह कहानी का एकमात्र हिस्सा है।
सच्चाई यह है:अक्षीय पिस्टन पंप पहले प्रवाह बनाते हैं, फिर दबाव तब होता है जब वह प्रवाह प्रतिरोध को पूरा करता है।
कल्पना कीजिए कि एक बगीचे की नली को निचोड़ें जबकि पानी इसके माध्यम से बह रहा है। पंप (आपका नल) प्रवाह बनाता है, लेकिन जब आप नली को निचोड़ते हैं (प्रतिरोध पैदा करते हैं), तो दबाव बढ़ता है। हाइड्रोलिक सिस्टम में भी यही बात होती है।
यह वास्तविक जीवन में कैसे काम करता है
यह प्रत्येक मोड़ के साथ हाइड्रोलिक तेल की एक निश्चित मात्रा को धक्का देता है
यह एक भारी भार, एक बंद वाल्व, या सिस्टम में घर्षण हो सकता है
द्रव कहीं और नहीं जाना है, इसलिए दबाव बढ़ता है
यह दबाव वह है जो भारी वस्तुओं को उठाता है या मशीनरी को स्थानांतरित करता है
एक अक्षीय पिस्टन पंप के अंदर: प्रमुख भागों
चलो मुख्य घटकों को तोड़ते हैं जो इन पंपों को काम करते हैं:
1। सिलेंडर ब्लॉक
यह मुख्य शरीर की तरह है जो सब कुछ एक साथ रखता है। यह चारों ओर घूमता है और पिस्टन के लिए छेद होता है।
2। पिस्टन
ये छोटे सिलेंडर हैं जो आगे और पीछे चलते हैं। अधिकांश पंपों में 7 या 9 पिस्टन होते हैं (हमेशा प्रवाह को चिकना बनाने के लिए एक विषम संख्या)।
3। स्वैशप्लेट
यह एंगल्ड प्लेट चतुर हिस्सा है जो गति को आगे-पीछे पिस्टन आंदोलन में बदल देती है। इसे कार इंजन में कैम की तरह सोचें।
4। ड्राइव शाफ्ट
यह एक मोटर से जुड़ता है और सब कुछ स्पिन बनाता है।
5। वाल्व प्लेट
यह नियंत्रित करता है जहां द्रव अंदर और बाहर जाता है, जैसे हाइड्रोलिक द्रव के लिए ट्रैफिक लाइट।
जादू कैसे होता है: पंपिंग प्रक्रिया
प्रक्रिया आश्चर्यजनक रूप से सरल है:
चरण 1: सक्शन चरण
- पिस्टन वापस खींचते हैं, खाली जगह बनाते हैं
- हाइड्रोलिक द्रव इनलेट के माध्यम से चूसा जाता है
- यह दवा तैयार करने के लिए एक सिरिंज का उपयोग करने जैसा है
चरण 2: डिस्चार्ज चरण
- पिस्टन आगे बढ़ते हैं, तरल पदार्थ को निचोड़ते हुए
- दबावित द्रव आउटलेट के माध्यम से बाहर गोली मारता है
- यह प्रवाह बनाता है जो दबाव का निर्माण कर सकता है
यह प्रति मिनट हजारों बार होता है, जिससे उच्च दबाव वाले तरल पदार्थ की एक स्थिर धारा बनती है।
दो प्रकार: निश्चित बनाम चर विस्थापन
अक्षीय पिस्टन पंप दो मुख्य स्वादों में आते हैं:
- स्वैशप्लेट कोण कभी नहीं बदलता है
- वे हमेशा एक ही मात्रा में तरल पदार्थ पंप करते हैं
- एक बुनियादी कार इंजन की तरह सरल और विश्वसनीय,
- स्वैशप्लेट कोण को समायोजित किया जा सकता है
- आप नियंत्रित कर सकते हैं कि वे कितना तरल पंप करते हैं
- अधिक जटिल लेकिन बहुत अधिक लचीला
- जैसे कि एक निरंतर चर संचरण के साथ एक कार होना
वास्तविक दुनिया अनुप्रयोग: आप इन पंपों को कहां पाएंगे
अक्षीय पिस्टन पंप हर जगह हैं, भले ही आप उन्हें नहीं देखते हैं:
निर्माण उपकरण
- उत्खनन करने वाले उन्हें गंदगी के टन उठाने के लिए उपयोग करते हैं
- बुलडोजर कठिन इलाके के माध्यम से धक्का देते हैं
- क्रेन भारी सामग्री को महान ऊंचाइयों तक उठाते हैं
औद्योगिक मशीनें
- हाइड्रोलिक आकार धातु भागों को दबाता है
- सीएनसी मशीनें अविश्वसनीय सटीकता के साथ कटौती करते हैं
- इंजेक्शन मोल्डिंग मशीनें प्लास्टिक उत्पाद बनाते हैं
परिवहन
- विमान उन्हें लैंडिंग गियर और उड़ान नियंत्रण के लिए उपयोग करते हैं
- जहाज स्टीयरिंग सिस्टम के लिए उन पर भरोसा करते हैं
- यहां तक कि कुछ कार एयर कंडीशनिंग सिस्टम भी उनका उपयोग करते हैं
कृषि
- ट्रैक्टर अटैचमेंट के लिए हाइड्रोलिक पावर का उपयोग करते हैं
- हार्वेस्टर जटिल कटिंग तंत्र संचालित करते हैं
- सिंचाई प्रणाली कुशलता से पानी ले जाती है
दबाव क्षमताएं: वे कितने मजबूत हैं?
विभिन्न अक्षीय पिस्टन पंप विभिन्न दबाव के स्तर को संभाल सकते हैं:
- मध्यम दबाव मॉडल:3,600 साई तक
- उच्च दबाव वाले मॉडल:5,000 से 6,500 साई
- विशेष पंप:कुछ और भी अधिक जा सकते हैं
इसे परिप्रेक्ष्य में रखने के लिए, एक विशिष्ट कार टायर में लगभग 30-35 पीएसआई होता है। ये पंप दबाव पैदा कर सकते हैं जो 100-200 गुना अधिक मजबूत है!
क्यों दबाव मायने रखता है
दबाव वही है जो हाइड्रोलिक सिस्टम को उनकी अविश्वसनीय ताकत देता है। उसकी वजह यहाँ है:
बल गुणन
पास्कल के सिद्धांत (एक स्मार्ट फ्रांसीसी आदमी के नाम पर) का उपयोग करते हुए, हाइड्रोलिक सिस्टम बल को गुणा कर सकते हैं। एक छोटे पिस्टन पर एक छोटा बल एक बड़े पिस्टन पर एक विशाल बल बना सकता है।
सटीक नियंत्रण
उच्च दबाव बहुत सटीक आंदोलनों के लिए अनुमति देता है, यही वजह है कि हाइड्रोलिक सिस्टम का उपयोग विमान नियंत्रण और सर्जिकल उपकरणों में किया जाता है।
कॉम्पैक्ट शक्ति
हाइड्रोलिक सिस्टम अपेक्षाकृत छोटे घटकों से भारी शक्ति प्रदान कर सकते हैं, जिससे वे मोबाइल उपकरणों के लिए एकदम सही हो सकते हैं।
सामान्य समस्याएं और समाधान
किसी भी मशीन की तरह, अक्षीय पिस्टन पंपों में मुद्दे हो सकते हैं:
प्रेशर स्पंदन
संकट:प्रवाह पूरी तरह से चिकना नहीं है, कंपन पैदा करता है
समाधान:पिस्टन और विशेष वाल्व डिजाइन की एक विषम संख्या का उपयोग करें
आंतरिक रिसाव
संकट:पंप के अंदर तरल पदार्थ लीक हो जाता है, दक्षता को कम करता है
समाधान:नियमित रखरखाव और गुणवत्ता वाले हाइड्रोलिक तरल पदार्थ
overheating
संकट:उच्च दबाव गर्मी बनाता है, जो सील को नुकसान पहुंचा सकता है
समाधान:उचित शीतलन प्रणाली और दबाव राहत वाल्व
रखरखाव के टिप्स: अपने पंप को खुश रखना
एक अक्षीय पिस्टन पंप को अच्छी तरह से काम करने के लिए:
- तरल पदार्थ को साफ रखें- डर्टी ऑयल हाइड्रोलिक सिस्टम का दुश्मन है
- नियमित रूप से फिल्टर बदलें- उन्हें पंप के एयर फिल्टर के रूप में सोचें
- दबाव और तापमान की निगरानी करें- या तो बहुत अधिक समस्याओं का कारण बन सकता है
- लीक के लिए जाँच करें- बाहरी लीक अपशिष्ट तरल पदार्थ; आंतरिक लीक दक्षता कम करते हैं
- रखरखाव कार्यक्रम का पालन करें- नियमित चेक-अप बड़ी समस्याओं को रोकते हैं
अक्षीय पिस्टन पंप अन्य प्रकारों से तुलना करना
गियर पंप:सरल, सस्ता, लेकिन सीमित दबाव
अक्षीय पिस्टन:अधिक जटिल, महंगा, लेकिन बहुत अधिक दबाव क्षमता
वेन पंप:शांत, चिकनी प्रवाह, लेकिन उतना मजबूत नहीं
अक्षीय पिस्टन:लाउडर, लेकिन अत्यधिक दबाव को संभाल सकता है
केन्द्रापसारक:कम दबाव में बहुत सारे पानी को स्थानांतरित करने के लिए महान
अक्षीय पिस्टन:उच्च दबाव, सटीक अनुप्रयोगों के लिए बिल्कुल सही
अक्षीय पिस्टन पंपों का भविष्य
प्रौद्योगिकी इन पंपों में सुधार करती रहती है:
स्मार्ट नियंत्रण
नए पंप स्वचालित रूप से अपने आउटपुट को समायोजित कर सकते हैं, जो सिस्टम की आवश्यकता है, ऊर्जा की बचत और प्रदर्शन में सुधार के आधार पर।
बेहतर सामग्री
उन्नत सामग्री पंपों को लंबे समय तक बनाती है और उच्च दबाव को संभालती है।
अंकीय निगरानी
सेंसर भविष्यवाणी कर सकते हैं जब रखरखाव की आवश्यकता होती है, अप्रत्याशित टूटने को रोकते हैं।
ऊर्जा दक्षता: यह क्यों मायने रखता है
आधुनिक अक्षीय पिस्टन पंप अविश्वसनीय रूप से कुशल हैं:
- वॉल्यूमेट्रिक दक्षता:96% तरल पदार्थ तक वास्तव में पंप हो जाता है
- यांत्रिक दक्षता:बहुत कम ऊर्जा गर्मी के रूप में बर्बाद होती है
- परिवर्तनीय विस्थापन:केवल पंप करता है कि क्या आवश्यक है, ऊर्जा की बचत
यह दक्षता महत्वपूर्ण है क्योंकि:
- यह बिजली पर पैसा बचाता है
- यह गर्मी सृजन को कम करता है
- यह पर्यावरण के लिए बेहतर है
सही पंप चुनना
अक्षीय पिस्टन पंप का चयन करते समय, विचार करें:
दबाव आवश्यकताएँ
आपके सिस्टम को वास्तव में कितना दबाव चाहिए? ओवरसाइज़ न करें - यह ऊर्जा और पैसा बर्बाद करता है।
प्रवाह दर
प्रति मिनट कितने तरल पदार्थ को स्थानांतरित करने की आवश्यकता है? यह पंप आकार निर्धारित करता है।
नियंत्रण प्रकार
क्या आपको निश्चित आउटपुट या चर नियंत्रण की आवश्यकता है? परिवर्तनीय लागत अधिक है लेकिन लचीलापन प्रदान करता है।
पर्यावरण
क्या यह घर के अंदर या बाहर काम करेगा? स्वच्छ या गंदी स्थिति में? तापमान चरम सीमा?
बजट
दीर्घकालिक परिचालन लागत और विश्वसनीयता के साथ शेष लागत।
सुरक्षा विचार
- कभी नहींदबाव वाले प्रणालियों पर काम करें
- हमेशा उचित सुरक्षा उपकरणों का उपयोग करें
- हाइड्रोलिक मशीनरी के संचालन से पहले प्रशिक्षित होना
- पावर का सम्मान करें - दबाव में हाइड्रोलिक द्रव त्वचा के माध्यम से काट सकता है
सिस्टम एकीकरण को समझना
अक्षीय पिस्टन पंप अकेले काम नहीं करते हैं। वे एक पूर्ण हाइड्रोलिक प्रणाली का हिस्सा हैं जिसमें शामिल हैं:
जलाशय
हाइड्रोलिक द्रव को स्टोर करता है और इसे ठंडा करने की अनुमति देता है
फिल्टर
द्रव को साफ रखें और सिस्टम घटकों की रक्षा करें
वाल्व
नियंत्रण प्रवाह दिशा, दबाव और गति
एक्चुएटर
हाइड्रोलिक पावर को मैकेनिकल वर्क में वापस कन्वर्ट करें (सिलेंडर, मोटर्स)
शीतलन प्रणाली
सिस्टम द्वारा उत्पन्न गर्मी का प्रबंधन करता है
सामान्य मुद्दों का समस्या निवारण
कम दबाव आउटपुट
- आंतरिक रिसाव के लिए जाँच करें
- पंप विस्थापन सेटिंग सत्यापित करें
- बाहरी लीक की तलाश करें
- राहत वाल्व सेटिंग की जाँच करें
अत्यधिक शोर
- द्रव स्तर और गुणवत्ता की जाँच करें
- सिस्टम में हवा की तलाश करें
- उचित बढ़ते सत्यापित करें
- पहने हुए घटकों के लिए जाँच करें
overheating
- शीतलन प्रणाली की जाँच करें
- उचित द्रव चिपचिपापन सत्यापित करें
- अत्यधिक दबाव के लिए देखो
- अवरुद्ध फिल्टर के लिए जाँच करें
तल - रेखा
तो, क्या अक्षीय पिस्टन पंप दबाव बनाते हैं? बिल्कुल! जबकि वे मुख्य रूप से प्रवाह बनाते हैं, यह प्रवाह दबाव बन जाता है जब यह हाइड्रोलिक प्रणाली में प्रतिरोध को पूरा करता है। यह दबाव वही है जो हाइड्रोलिक उपकरण को अपनी अविश्वसनीय शक्ति और सटीकता देता है।
ये पंप इंजीनियरिंग चमत्कार हैं जिन्होंने अनगिनत उद्योगों में क्रांति ला दी है। खुदाई करने वाले से लेकर हवाई अड्डे पर सुरक्षित रूप से विमान में अपनी नींव खोदने से, अक्षीय पिस्टन पंप हमारे आधुनिक दुनिया को संभव बनाने के लिए पर्दे के पीछे काम कर रहे हैं।
यह समझना कि वे कैसे काम करते हैं, हमें उन अविश्वसनीय इंजीनियरिंग की सराहना करने में मदद करता है जो रोजमर्रा की मशीनों में जाती हैं। अगली बार जब आप भारी उपकरणों का एक टुकड़ा देख रहे हैं, तो आपको पता चल जाएगा कि शायद एक अक्षीय पिस्टन पंप है, चुपचाप पहाड़ों को स्थानांतरित करने के लिए आवश्यक दबाव बना रहा है - शाब्दिक रूप से!
चाबी छीनना
- अक्षीय पिस्टन पंप प्रवाह बनाते हैं, जो प्रतिरोध को पूरा करने पर दबाव बन जाता है
- वे अत्यधिक उच्च दबावों को संभाल सकते हैं (6,500+ साई तक)
- वे निर्माण, एयरोस्पेस, औद्योगिक और कृषि उपकरणों में उपयोग किए जाते हैं
- लंबे जीवन और विश्वसनीय संचालन के लिए उचित रखरखाव महत्वपूर्ण है
- परिवर्तनीय विस्थापन पंप बेहतर ऊर्जा दक्षता और नियंत्रण प्रदान करते हैं
- वे अन्य पंप प्रकारों की तुलना में अधिक जटिल हैं, लेकिन उच्च दबाव वाले अनुप्रयोगों के लिए बेहतर प्रदर्शन प्रदान करते हैं
चाहे आप हाइड्रोलिक्स के बारे में सीख रहे हों, उपकरण बनाए रखने वाले एक तकनीशियन, या बस किसी को उत्सुकता से कि कैसे शक्तिशाली मशीनें काम करती हैं, अक्षीय पिस्टन पंपों को समझने से इंजीनियरिंग और प्रौद्योगिकी की एक आकर्षक दुनिया खुल जाती है।
