अक्षीय पिस्टन पंपसबसे अधिक हैं आधुनिक औद्योगिक अनुप्रयोगों में परिष्कृत और कुशल हाइड्रोलिक पंप। निर्माण उपकरण और विमान प्रणालियों से लेकर विनिर्माण मशीनरी तक, ये पंप मांग के लिए आवश्यक उच्च दबाव द्रव शक्ति प्रदान करते हैं संचालन। लेकिन वास्तव में ये इंजीनियरिंग चमत्कार यांत्रिक रूप से कैसे परिवर्तित होते हैं हाइड्रोलिक दबाव में ऊर्जा? चलो आकर्षक दुनिया में गहरी गोता लगाते हैं अक्षीय पिस्टन पंप और उनके आंतरिक कामकाज का पता लगाते हैं।
मूल बातें समझना
एक अक्षीय पिस्टन पंप एक सकारात्मक है विस्थापन हाइड्रोलिक पंप जो एक गोलाकार पैटर्न में व्यवस्थित पिस्टन का उपयोग करता है एक केंद्रीय अक्ष के आसपास। रेडियल पिस्टन पंपों के विपरीत जहां पिस्टन चलते हैं ड्राइव शाफ्ट के लिए लंबवत, अक्षीय पिस्टन पंपों में पिस्टन होता है शाफ्ट अक्ष के समानांतर। यह अद्वितीय कॉन्फ़िगरेशन कॉम्पैक्ट डिज़ाइन के लिए अनुमति देता है असाधारण प्रदर्शन विशेषताओं को वितरित करते हुए।
सभी अक्षीय के पीछे मौलिक सिद्धांत पिस्टन पंप अपेक्षाकृत सीधा है: जैसा कि पिस्टन उनके भीतर पारस्परिक रूप से पारस्परिक है सिलेंडर, वे वैकल्पिक सक्शन और डिस्चार्ज साइकिल बनाते हैं। दौरान सक्शन स्ट्रोक, पिस्टन सिलेंडर कक्षों में तरल पदार्थ खींचते हैं। दौरान संपीड़न स्ट्रोक, वे उच्च दबाव में तरल पदार्थ को मजबूर करते हैं। समन्वित कई पिस्टन की गति निरंतर, चिकनी द्रव प्रवाह सुनिश्चित करती है।
मुख्य घटक और वास्तुकला
एक अक्षीय पिस्टन पंप के दिल में शामिल हैं सही सद्भाव में काम करने वाले कई महत्वपूर्ण घटकों में से। सिलेंडर ब्लॉक, या बैरल, घरों में कई पिस्टन एक सटीक परिपत्र पैटर्न में व्यवस्थित होते हैं। आमतौर पर, ये पंप 5 और 11 पिस्टन के बीच होते हैं, जिसमें 7 या 9 होते हैं प्रवाह चिकनाई और यांत्रिक जटिलता के बीच इष्टतम संतुलन के लिए आम।
प्रत्येक पिस्टन एक चप्पल पैड से जुड़ता है एक गेंद संयुक्त कनेक्शन के माध्यम से। यह व्यवस्था पिस्टन को अनुसरण करने की अनुमति देती है अपने सिलेंडर के भीतर उचित सीलिंग को बनाए रखते हुए कोणीय गति। स्लिपर पैड एक स्वैश प्लेट (स्वैश प्लेट डिजाइन में) या कैम रिंग के खिलाफ सवारी करते हैं (बेंट अक्ष डिजाइन में), जो ड्राइव शाफ्ट की रोटरी गति को परिवर्तित करता है पंपिंग कार्रवाई के लिए आवश्यक पारस्परिक गति में।
वाल्व प्लेट पंप के समय के रूप में कार्य करती है तंत्र, सटीक रूप से तैनात इनलेट और आउटलेट बंदरगाहों की विशेषता है जो संरेखित करते हैं बिल्कुल सही क्षणों में सिलेंडर कक्षों के साथ। उच्चा परिशुद्धि विनिर्माण पिस्टन स्थिति और बंदरगाह के बीच सही समय सुनिश्चित करता है संरेखण, दबाव को कम करते हुए वॉल्यूमेट्रिक दक्षता को अधिकतम करना धड़कन।
दो मुख्य डिजाइन वेरिएंट
अक्षीय पिस्टन पंप दो प्राथमिक में आते हैं कॉन्फ़िगरेशन, प्रत्येक अलग -अलग ऑपरेटिंग सिद्धांतों और अनुप्रयोगों के साथ।
सांसारिक प्लेट डिजाइन
स्वैश प्लेट डिज़ाइन सबसे अधिक प्रतिनिधित्व करता है आम अक्षीय पिस्टन पंप कॉन्फ़िगरेशन। इस व्यवस्था में, पिस्टन बने हुए हैं ड्राइव शाफ्ट के समानांतर जबकि उनके स्लिपर पैड एक एंगल्ड स्वैश से संपर्क करते हैं थाली। जैसा कि सिलेंडर ब्लॉक ड्राइव शाफ्ट के साथ घूमता है, प्रत्येक पिस्टन का अनुसरण करता है एक साइनसोइडल गति पैटर्न स्वैश प्लेट कोण द्वारा निर्धारित किया जाता है।
जब एक पिस्टन स्वैश से दूर चला जाता है प्लेट, यह सक्शन बनाता है जो इनलेट पोर्ट के माध्यम से तरल पदार्थ खींचता है सिलेंडर चैंबर। जैसे -जैसे रोटेशन जारी रहता है और पिस्टन स्वैश के पास जाता है प्लेट, संपीड़न होता है, एलिवेटेड पर आउटलेट पोर्ट के माध्यम से तरल पदार्थ को मजबूर करना दबाव। स्वैश प्लेट कोण सीधे पिस्टन स्ट्रोक की लंबाई निर्धारित करता है, और चर विस्थापन पंपों में, इस कोण को प्रवाह को नियंत्रित करने के लिए समायोजित किया जा सकता है दर।

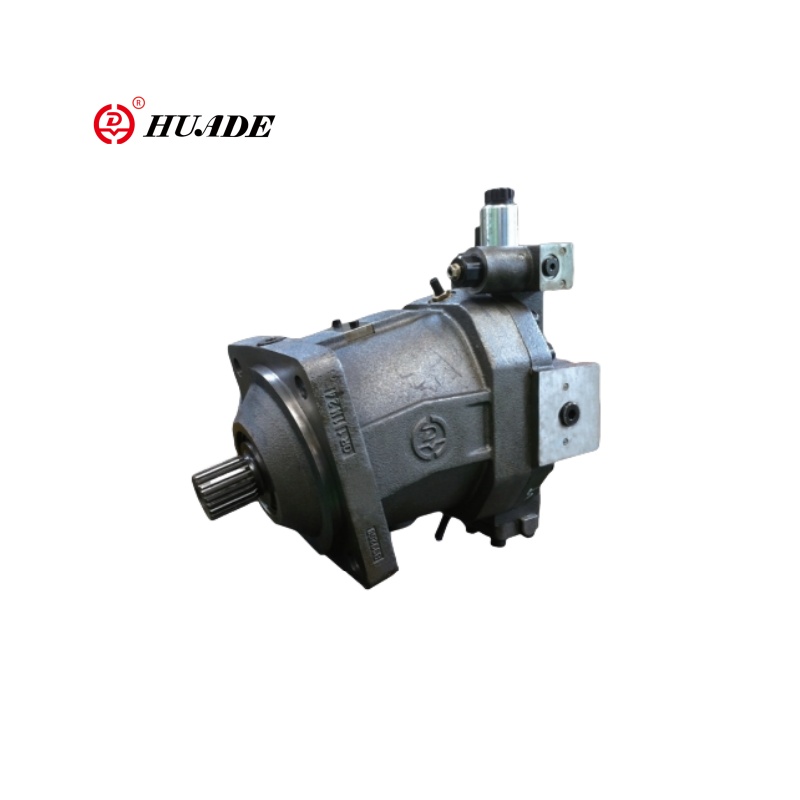

बेंट अक्ष डिजाइन
बेंट एक्सिस पंप्स में अधिक जटिल है लेकिन संभावित रूप से अधिक कुशल कॉन्फ़िगरेशन। यहाँ, सिलेंडर ब्लॉक एक पर बैठता है ड्राइव शाफ्ट के सापेक्ष कोण (आमतौर पर 15 से 30 डिग्री)। पिस्टन कनेक्ट सार्वभौमिक जोड़ों या गोलाकार कनेक्शन के माध्यम से सीधे ड्राइव निकला हुआ किनारा, स्लिपर पैड और स्वैश प्लेटों की आवश्यकता को समाप्त करना।
यह डिजाइन कई फायदे प्रदान करता है, उच्च ऑपरेटिंग दबावों, उच्च गति पर बेहतर दक्षता, और कम पहनने वाले घटक। हालांकि, बढ़ी हुई यांत्रिक जटिलता बनाता है ये पंप अधिक महंगे और निर्माण के लिए चुनौतीपूर्ण हैं, उनके उपयोग को सीमित करते हैं विशेष उच्च-प्रदर्शन अनुप्रयोगों के लिए।
पंपिंग चक्र समझाया गया
पूर्ण पंपिंग चक्र को समझना पता चलता है कि कैसे अक्षीय पिस्टन पंप उनके प्रभावशाली प्रदर्शन को प्राप्त करते हैं विशेषताएँ। प्रत्येक पिस्टन हर के दौरान चार अलग -अलग चरणों से गुजरता है ड्राइव शाफ्ट की क्रांति।
सक्शन चरण के दौरान, पिस्टन चलता है वाल्व प्लेट से दूर (स्वैश प्लेट डिजाइन में) या तुला अक्ष का अनुसरण करता है सिलेंडर की मात्रा बढ़ाने के लिए ज्यामिति। सिलेंडर चैंबर से जुड़ता है इनलेट पोर्ट, एक दबाव अंतर बनाना जो कक्ष में तरल पदार्थ खींचता है। उचित इनलेट डिजाइन गुहा के बिना पर्याप्त द्रव की आपूर्ति सुनिश्चित करता है, यहां तक कि उच्च परिचालन गति।
संपीड़न चरण जारी है रोटेशन पिस्टन को अधिकतम स्ट्रोक स्थिति की ओर ले जाता है। सिलेंडर चैंबर इनलेट पोर्ट से डिस्कनेक्ट करें और आउटलेट पोर्ट से कनेक्ट करना शुरू कर दें। तरल पदार्थ संपीड़न धीरे -धीरे शुरू होता है, बिना किसी दबाव के सुचारू रूप से निर्माण करने की अनुमति देता है अचानक सदमे भार जो पंप घटकों को नुकसान पहुंचा सकता है।
पीक संपीड़न तब होता है जब पिस्टन वाल्व प्लेट या अधिकतम संपीड़न बिंदु के लिए अपने निकटतम दृष्टिकोण तक पहुँचता है तुला अक्ष डिजाइन। इस समय, अधिकतम दबाव विकास होता है, और सिलेंडर चैंबर इष्टतम द्रव के लिए आउटलेट पोर्ट के साथ पूरी तरह से संरेखित करता है स्राव होना।
अंत में, डिस्चार्ज चरण पूरा करता है पिस्टन के रूप में चक्र अपने वापसी स्ट्रोक शुरू करता है। सिलेंडर में अवशिष्ट दबाव चैम्बर आउटलेट पोर्ट के माध्यम से तरल पदार्थ को छोड़ देता है, जबकि चैम्बर धीरे -धीरे आउटलेट से डिस्कनेक्ट हो जाता है और इनलेट के साथ फिर से जुड़ने के लिए तैयार होता है अगले चक्र के लिए।
परिवर्तनीय विस्थापन प्रौद्योगिकी
कई की सबसे उल्लेखनीय विशेषताओं में से एक अक्षीय पिस्टन पंप संचालन के दौरान विस्थापन को अलग करने की उनकी क्षमता है। यह क्षमता हाइड्रोलिक सिस्टम पर अभूतपूर्व नियंत्रण प्रदान करती है, अनुमति देता है ड्राइव की गति को बदलने या थ्रॉटलिंग का उपयोग किए बिना सटीक प्रवाह दर समायोजन वाल्व जो ऊर्जा बर्बाद करते हैं।
चर स्वैश प्लेट पंपों में, सर्वो तंत्र सिस्टम की मांग या ऑपरेटर के आधार पर स्वैश प्लेट कोण को समायोजित करता है इनपुट। कोण बढ़ने से पिस्टन स्ट्रोक की लंबाई और पंप बढ़ता है विस्थापन, जबकि कोण को कम करने से प्रवाह उत्पादन कम हो जाता है। कुछ उन्नत सिस्टम भी स्वैश प्लेट कोण को उलट सकते हैं, जिससे पंप बना सकते हैं मोटर्स के रूप में या रिवर्स फ्लो क्षमताएं प्रदान करते हैं।
चर के लिए नियंत्रण प्रणाली विस्थापन पंप सरल मैनुअल समायोजन से लेकर परिष्कृत तक होते हैं इलेक्ट्रॉनिक फीडबैक सिस्टम। दबाव-मुआवजा नियंत्रण स्वचालित रूप से समायोजित करता है प्रवाह की मांग की परवाह किए बिना निरंतर दबाव बनाए रखने के लिए विस्थापन, जबकि लोड-सेंसिंग सिस्टम पंप आउटपुट से मिलान करके ऊर्जा की खपत का अनुकूलन करते हैं वास्तविक प्रणाली की आवश्यकताएं।
प्रदर्शन विशेषताओं और अनुप्रयोग
अक्षीय पिस्टन पंप अनुप्रयोगों में एक्सेल उच्च दबाव, सटीक नियंत्रण और विश्वसनीय संचालन की आवश्यकता है। उनके विशिष्ट ऑपरेटिंग दबाव 1,000 से 10,000 साई या उससे अधिक तक होता है, कुछ के साथ 15,000 पीएसआई से अधिक करने में सक्षम विशेष डिजाइन। प्रवाह दर भिन्न होती है नाटकीय रूप से विस्थापन और गति के आधार पर, प्रति मिनट कुछ गैलन से औद्योगिक प्रणालियों में प्रति मिनट सैकड़ों गैलन के लिए सटीक अनुप्रयोग।
अच्छी तरह से डिज़ाइन किए गए अक्षीय की दक्षता पिस्टन पंप आमतौर पर 90%से अधिक होते हैं, जो उन्हें मोबाइल उपकरण के लिए आदर्श बनाते हैं जहां ईंधन की खपत सीधे परिचालन लागत को प्रभावित करती है। उनके कॉम्पैक्ट आकार आउटपुट क्षमता के सापेक्ष उन्हें विमान में विशेष रूप से मूल्यवान बनाता है हाइड्रोलिक्स, जहां वजन और अंतरिक्ष की कमी महत्वपूर्ण है।
निर्माण उपकरण शायद प्रतिनिधित्व करते हैं सबसे बड़ा अनुप्रयोग क्षेत्र, जहां ये पंप खुदाई से सब कुछ पावर करते हैं बमडोजर पटरियों के लिए बूम। चर विस्थापन क्षमता अनुमति देता है ऑपरेटर इष्टतम बनाए रखते हुए कार्यान्वयन गति को ठीक से नियंत्रित करने के लिए अलग -अलग लोड स्थितियों में इंजन दक्षता।
रखरखाव और दीर्घायु विचार
उचित रखरखाव के लिए महत्वपूर्ण है अक्षीय पिस्टन पंप जीवन और प्रदर्शन को अधिकतम करना। सटीक निर्माण और इष्टतम ऑपरेशन के लिए आवश्यक तंग सहिष्णुता इन पंपों को संवेदनशील बनाती है संदूषण और अनुचित द्रव की स्थिति। उच्च गुणवत्ता वाला निस्पंदन, नियमित द्रव विश्लेषण, और निर्माता विनिर्देशों का पालन हाइड्रोलिक द्रव प्रकार और स्वच्छता का स्तर आवश्यक है।
अक्षीय पिस्टन में घटक पहनें पैटर्न पंप उचित रखरखाव के साथ अनुमानित और प्रबंधनीय हैं। स्लिपर पैड और स्वैश प्लेट डिजाइन में स्वैश प्लेटें सबसे अधिक पहनने की दर का अनुभव करती हैं उच्च भार के तहत उनका स्लाइडिंग संपर्क। आधुनिक कोटिंग्स और सामग्री है नाटकीय रूप से विस्तारित घटक जीवन, लेकिन नियमित निरीक्षण और समय पर प्रतिस्थापन महत्वपूर्ण है।
में परिष्कृत नियंत्रण प्रणाली परिवर्तनीय विस्थापन पंपों को इलेक्ट्रॉनिक पर अतिरिक्त ध्यान देने की आवश्यकता होती है घटक और सर्वो वाल्व स्वच्छता। नियमित अंशांकन और तंत्र डायग्नोस्टिक्स इष्टतम प्रदर्शन सुनिश्चित करने और महंगी विफलताओं को रोकने में मदद करता है।
