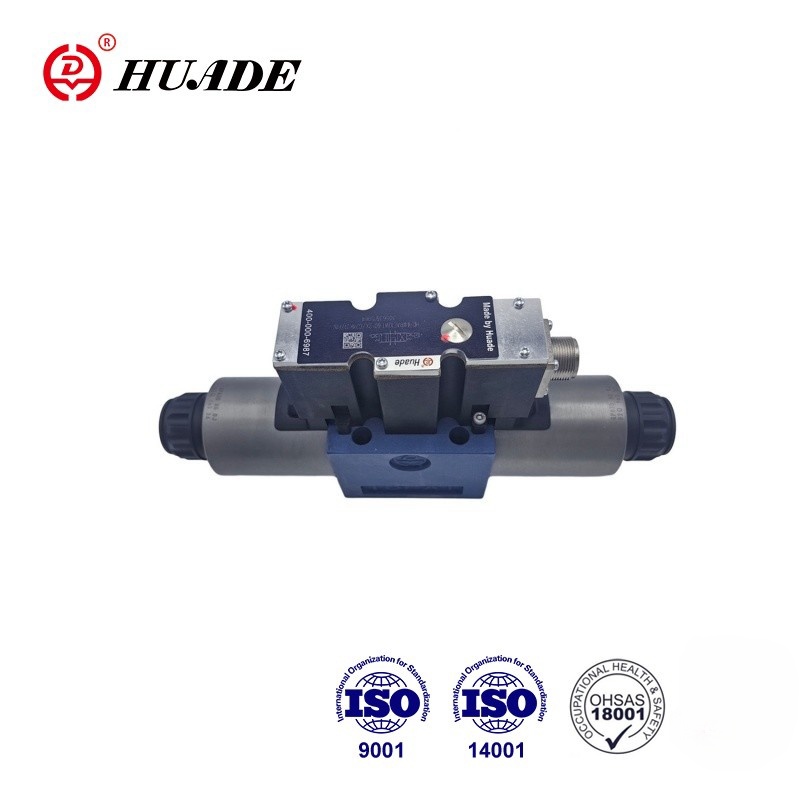

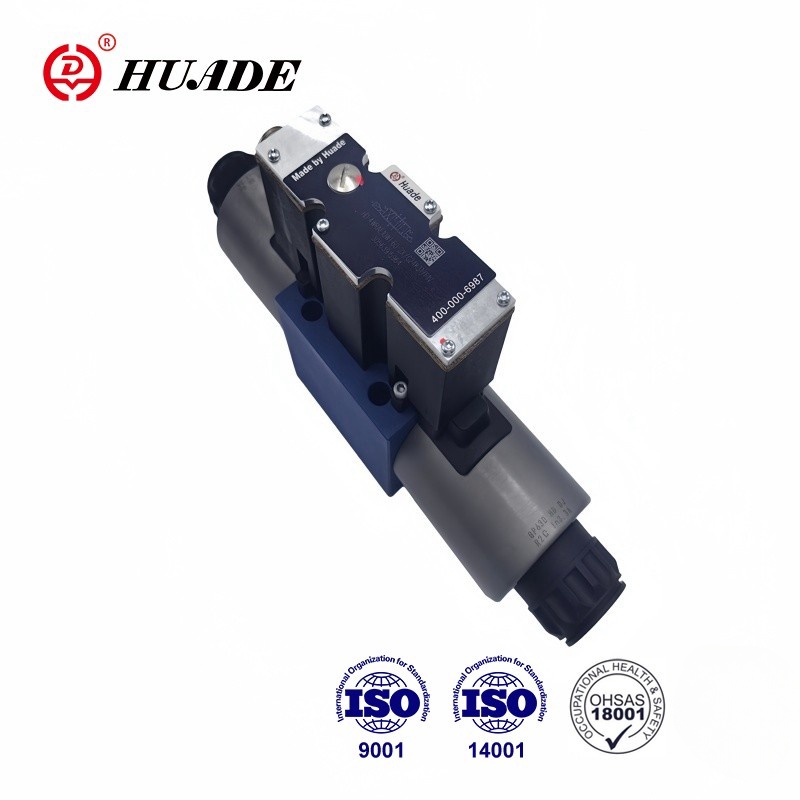

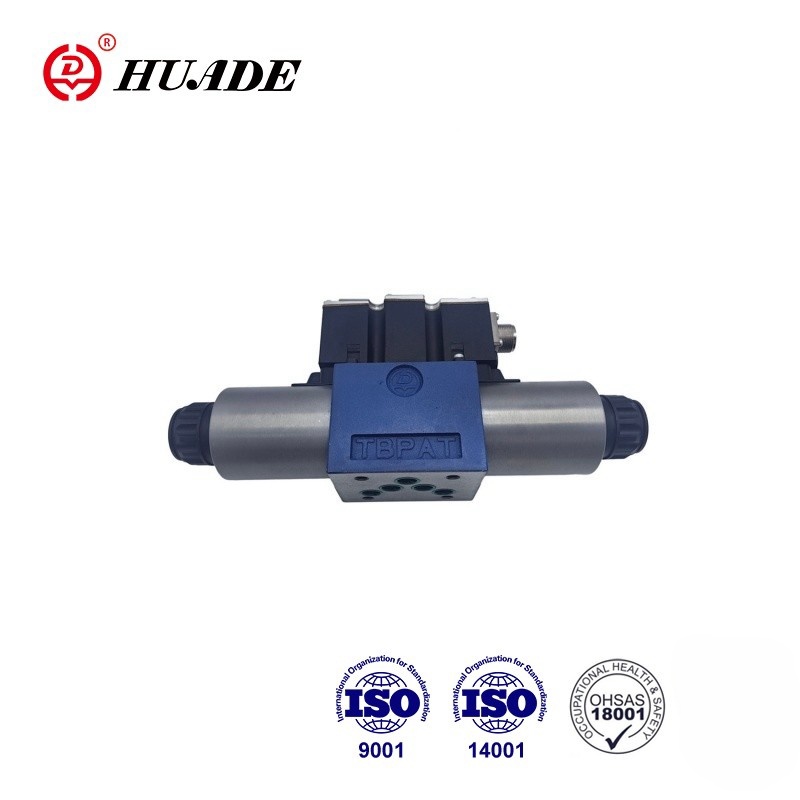

4WRAE-2X श्रृंखला एक आनुपातिक दिशात्मक वाल्व है जिसमें प्रत्यक्ष-अभिनय आनुपातिक सोलनॉइड होता है। इसका उपयोग प्रवाह दर और तरल प्रवाह की दिशा को नियंत्रित करने के लिए किया जाता है। उत्पाद की गुणवत्ता विश्वसनीय है और प्रदर्शन स्थिर है। Huade® उच्च गुणवत्ता वाले विद्युत चुम्बकीय आनुपातिक दिशात्मक वाल्व श्रृंखला 4WRAE-2X में विश्वसनीय गुणवत्ता और स्थिर प्रदर्शन है। यह रेक्सरोथ द्वारा पेश की गई उसी श्रृंखला की जगह ले सकता है।
| हाइड्रोलिक | |||
| वाल्व प्रकार | एचडी-डब्ल्यूआरए | HD-WRAE | |
| परिचालन दबाव (एमपीए) | पोर्ट ए,पी,बी | 31.5 | 31.5 |
| पोर्ट्स टी | 21 | 21 | |
| नाममात्र प्रवाह qv nom △ P=1MPa पर | एनएस6 (एल/मिनट) | 7、15 और 26 | |
| एनएस10(एल/मिनट) | 30 और 60 | ||
| संदूषण की डिग्री (μ मीटर) | ≤20 | ||
| हिस्टैरिसीस(%) | ≤5 | ||
| उत्क्रमण त्रुटि (%) | ≤1 | ||
| प्रतिक्रिया संवेदनशीलता(%) | ≤0.5 | ||
| दबाव द्रव | खनिज तेल या फॉस्फेट एस्टर | ||
| श्यानता सीमा | 20~380 | ||
| परिवेश तापमान सीमा (℃) | -20 से +80 | -20 से +50 | |
| वजन (किलो) | एनएस6 | 2 | 2.2 |
| एनएस10 | 6.6 | 6.8 | |
| विद्युतीय | |||
| इलेक्ट्रिकल, सोलनॉइड | |||
| वाल्व प्रकार | एचडी-डब्ल्यूआरए | HD-WRAE | |
| वोल्टेज प्रकार | डीसी | ||
| वोल्टेज नियंत्रित (वी) | ±10 | ||
| प्रति सोलनॉइड अधिकतम धारा (ए) | 2.5 | ||
| सोलनॉइड कुंडल प्रतिरोध (Ω) | 20 ℃ पर ठंडा मूल्य | 2 | |
| अधिकतम. गर्म मूल्य | 3 | ||
| कर्तव्य | 100% | ||
| कुंडल तापमान (℃) | +150 तक | ||
| DIN40050 तक वाल्व सुरक्षा | आईपी65 | ||
| विद्युत, नियंत्रण इलेक्ट्रॉनिक्स | |||
| इलेक्ट्रॉनिक्स को नियंत्रित करें | एचडी-वीटी-वीएसपीए2-1-1एक्स/ | वाल्व में एकीकृत | |
| वोल्टेज आपूर्ति | नाममात्र वोल्टेज वीडीसी | 24 | |
| कम सीमित मूल्य वी | 21/22 | 19 | |
| ऊपरी सीमा मान वी | 35 | ||
| एम्पलीफायर की बिजली की खपत | मैं अधिकतम ए | 1.8 | |
| अधिकतम. शक्ति आवेग धारा ए | 3 | ||
विशेषताएँ:
▶ सबप्लेट माउंटिंग के लिए
▶प्रवाह की दिशा और मात्रा को नियंत्रित करने के लिए प्रत्यक्ष सक्रिय आनुपातिक वाल्व
▶ स्प्रिंग केंद्रित नियंत्रण स्पूल
▶ प्रकार 4WRAE के लिए एकीकृत नियंत्रण इलेक्ट्रॉनिक्स, इंटरफ़ेस A1 या F1
▶ केंद्रीय धागे और हटाने योग्य कुंडल के साथ आनुपातिक सोलनॉइड के माध्यम से सक्रियण
▶ टाइप 4WRA के लिए इलेक्ट्रॉनिक्स को नियंत्रित करें
आवेदन पत्र:
4/2- और 4/3-वे आनुपातिक दिशात्मक वाल्व 4WRAE-2X श्रृंखला को सबप्लेट माउंटिंग के लिए प्रत्यक्ष संचालित घटकों के रूप में डिज़ाइन किया गया है। 4WRA 6 W30-2X आनुपातिक दिशात्मक वाल्व का उपयोग हाइड्रोलिक द्रव के प्रवाह और दिशा को नियंत्रित करने के लिए किया जाता है।
4WRAE 10 W1-60-2X आनुपातिक वाल्व मूल रूप से शामिल हैं: हाउसिंग (1) माउंटिंग सतह के साथ नियंत्रण स्पूल (2) संपीड़न स्प्रिंग्स के साथ (3), सोलेनोइड्स (4) केंद्रीय धागे के साथ, वैकल्पिक एकीकृत वाल्व इलेक्ट्रॉनिक्स (5)।
HD-4WRA(E)...2X/...
सोलनॉइड्स (4) के डी-एनर्जेटिक होने पर, नियंत्रण स्पूल (2) को संपीड़न स्प्रिंग्स (3) द्वारा केंद्रीय स्थिति में रखा जाता है।
आनुपातिक सोलनॉइड को सक्रिय करके नियंत्रण स्पूल (2) का प्रत्यक्ष सक्रियण। सोलनॉइड "बी" का नियंत्रण (4)। नियंत्रण स्पूल (2) को विद्युत इनपुट सिग्नल के अनुपात में बाईं ओर ले जाया जाता है। प्रगतिशील प्रवाह विशेषताओं के साथ छिद्र-जैसे क्रॉस सेक्शन के माध्यम से कनेक्शन फॉर्म पी से ए और बी से टी। सोलनॉइड (4) का डी-एनर्जाइजेशन। नियंत्रण स्पूल (2) को संपीड़न स्प्रिंग (3) द्वारा केंद्रीय स्थिति में वापस कर दिया जाता है।
आनुपातिक दिशात्मक वाल्व 4WRA -2X की संरचना
HD-4WRA(E)...A-2X
सिद्धांत रूप में, इस वाल्व संस्करण का कार्य 3 स्पूल स्थितियों वाले वाल्व से मेल खाता है। हालाँकि, 2 स्पूल स्थितियों वाले वाल्व केवल सोलनॉइड "ए" से सुसज्जित होते हैं। दूसरे आनुपातिक सोलनॉइड के बजाय एनएस 6 के लिए एक प्लग (5) या एनएस 10 के लिए एक कवर (5) लगाया जाता है।
टाइप 4WRA 6..-2X/... के लिए नोट
टैंक लाइन की निकासी से बचना चाहिए। उपयुक्त स्थापना शर्तों के साथ, एक बैक प्रेशर वाल्व स्थापित किया जाना है (बैक प्रेशर लगभग 0.2MPa)।
