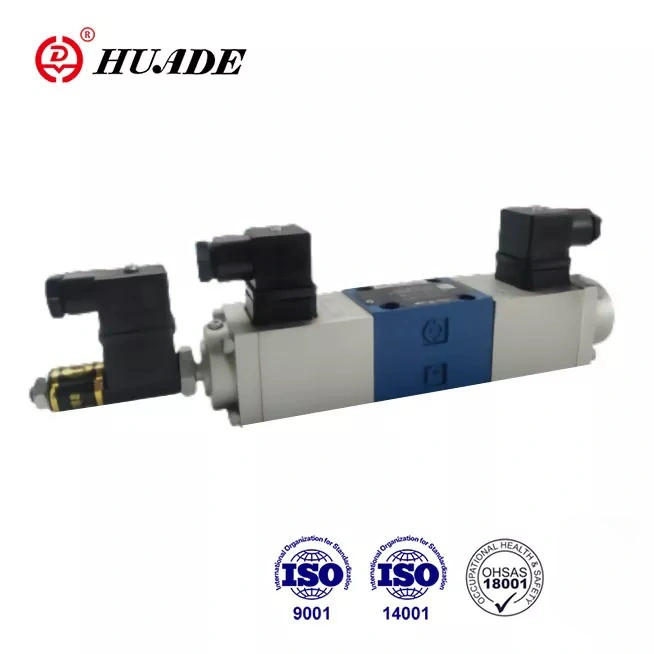

टाइप 4WRE आनुपातिक वाल्व सब-प्लेट माउंटिंग, स्प्रिंग सेंटर को अपनाता है। अच्छी प्रवाह क्षमता, उच्च दबाव और उत्कृष्ट पुनरावृत्ति परिशुद्धता, उपयोग के लिए सुविधाजनक। यह रेक्सरोथ के साथ दो दीर्घकालिक सहयोग के कारण रेक्सरोथ द्वारा पेश की गई 4WRE श्रृंखला 1X की जगह ले सकता है। 4WRE आनुपातिक वाल्व का प्रदर्शन प्रथम श्रेणी के अंतरराष्ट्रीय ब्रांडों से मेल खा सकता है। यह एक अच्छा, किफायती विकल्प है.
|
हाइड्रोलिक डेटा |
|||
|
आकार |
6 |
10 |
|
|
परिचालन दबाव (एमपीए) |
पोर्ट ए, बी, पी |
31.5 |
31.5 |
|
पोर्ट टी |
16 |
16 |
|
|
प्रवाह (एल/मिनट) |
65 |
260 |
|
|
संदूषण की डिग्री(㎛) |
≤20 (अनुशंसा ≤10) |
||
|
हिस्टैरिसीस (%) |
<1 |
<1 |
|
|
पुनरावृत्ति (%) |
<1 |
<1 |
|
|
प्रतिक्रिया संवेदनशीलता (%) |
≤ नाममात्र संकेत का 0.5 |
≤ नाममात्र संकेत का 0.5 |
|
|
फ़्रिक्वेंसी प्रतिक्रिया (-3dB) (हर्ट्ज) |
6 |
4 |
|
|
हाइड्रोलिक द्रव |
खनिज तेल (एनबीआर सील के लिए), फॉस्फेट एस्टर (एफपीएम सील के लिए) |
||
|
श्यानता सीमा(मिमी ²/सेकेंड) |
2.8 से 380 |
||
|
दबाव द्रव तापमान रेंज(℃) |
-20 से+70 |
||
|
स्थापित करने की स्थिति |
वैकल्पिक |
||
|
वजन(किग्रा) |
1 सोलनॉइड वाला वाल्व |
1.91 |
5.65 |
|
2 सोलनॉइड वाला वाल्व |
2.66 |
7.65 |
|
|
विद्युतीय आकड़ा |
|||
|
वोल्टेज प्रकार |
डायरेक्ट वोल्टेज 24V या 12V |
||
|
अधिकतम. वर्तमान प्रति सोलनॉइड (ए) |
1.5 |
1.5 |
|
|
कुंडल |
20℃ पर ठंडा मूल्य |
5.4 |
10 |
|
अधिकतम गर्म मूल्य |
8.1 |
15 |
|
|
पर्यावरण का तापमान ℃ |
+50 तक |
||
|
कर्तव्य |
निरंतर |
||
|
कुंडल तापमान ℃ |
+150 तक |
||
|
वाल्व इन्सुलेशन |
आईपी65 |
||
|
एसोसिएटेड एम्पलीफायर (ब्रिज प्रकार का 24V रेक्टिफायर) |
2 रैंप समय के साथ |
VT-5001S20(2-पदों के लिए) |
VT-5002S20(2-पदों के लिए) |
|
1 रैंप समय के साथ |
VT5005S10(3-पदों के लिए) |
वीटी 5006एस10(3-स्थितियों के लिए) |
|
|
आगमनात्मक स्थितीय ट्रांसड्यूसर |
|||
|
विद्युत माप प्रणाली |
एलवीडीटी |
||
|
नियंत्रण स्ट्रोक (मिमी) |
± 4.5 रैखिक |
||
|
रैखिकता सहिष्णुता (%) |
1 |
||
|
कुंडल प्रतिरोध (Ω) |
ⅠR20 |
56 |
|
|
ⅡR20 |
56 |
||
|
ⅢR20 |
112 |
||
|
प्रेरकत्व (एमएच) |
6 से 8 |
||
|
थरथरानवाला आवृत्ति (KHz) |
2.5 |
||
|
वाल्व इन्सुलेशन |
आईपी65 |
||
विशेषताएँ:
▶ हाइड्रोलिक द्रव की दिशा और प्रवाह दोनों को नियंत्रित करने के लिए वाल्व
▶ सबप्लेट माउंटिंग के लिए
▶ विद्युत स्थिति प्रतिक्रिया
▶ स्प्रिंग केंद्रित नियंत्रण स्पूल
▶ नियंत्रण भूमि पर निम्न दबाव में गिरावट
▶ वाल्व और इलेक्ट्रॉनिक नियंत्रण दोनों एक ही आपूर्तिकर्ता से
▶ DIN 24 340 फॉर्म A, ISO4401 और CETOP पर माउंटिंग पैटर्न - RP121H
आवेदन पत्र:
4WRE दिशात्मक वाल्व क्लोज सर्किट के लिए उपयुक्त है, और मशीन, प्रकाश उद्योग, धातु विज्ञान, खदान, अंतरिक्ष उड़ान और अन्य क्षेत्रों में व्यापक रूप से उपयोग किया जाता है।
टाइप 4WRE दिशात्मक वाल्व सीधे आनुपातिक सोलनॉइड के माध्यम से संचालित होते हैं और प्रवाह की दिशा और मात्रा को नियंत्रित करने के लिए उपयोग किए जाते हैं।
इनमें मूल रूप से हाउसिंग(1), कंट्रोल स्पूल (4), दो रिटर्न स्प्रिंग्स (5), दो आनुपातिक सोलनॉइड्स (2) और एक पोजिशनल ट्रांसड्यूसर (3) शामिल हैं।
टाइप 4WRE6...10B... और 4WRE10... 10B...(3-स्थिति)
यदि सोलनॉइड 'ए' (2) सक्रिय है, तो स्पूल को दाईं ओर ले जाया जाता है, यात्रा विद्युत इनपुट सिग्नल के समानुपाती होती है। नियंत्रण स्पूल (4) प्रवाह के लिए वी-आकार के खांचे को उत्तरोत्तर खोलने का कारण बनता है। नियंत्रण स्पूल (4) की स्थिति की निगरानी पोजिशनल ट्रांसड्यूसर (3) द्वारा की जाती है। इलेक्ट्रॉनिक नियंत्रण में नियंत्रण स्पूल की वास्तविक स्थिति की तुलना पूर्व-निर्धारित मान से की जाती है। यहां हमारे पास एक स्थिति नियंत्रण सर्किट है जो मौजूदा अंतरों को पहचानता है
पूर्व-निर्धारित मान (कमांड मान) और फीडबैक मान (वास्तविक मान) के बीच और प्रासंगिक सोलेनोइड पर उचित संकेतों द्वारा सही किया गया। एक बार सोलनॉइड 'ए' (2) डी-एनर्जेटिक हो जाता है तो नियंत्रण स्पूल रिटर्न स्प्रिंग्स (5) द्वारा अपनी केंद्र स्थिति में वापस आ जाता है।
आनुपातिक दिशात्मक वाल्व 4WRE6... और 4WRE10... की संरचना
टाइप4डब्ल्यूआरई..ए...10बी/...(2-पोजीशनवाल्व)
इस प्रकार के वाल्व का सिद्धांत 4wRE...10B/ के समान है। हालाँकि, इस प्रकार के वाल्व में केवल एक सेंसर और एक सोलनॉइड होता है।
आनुपातिक दिशात्मक वाल्व की संरचना 4WRE6...A...10B और 4WRE10...A...10B
आनुपातिक दिशात्मक वाल्व 4WRE का प्रतीक
